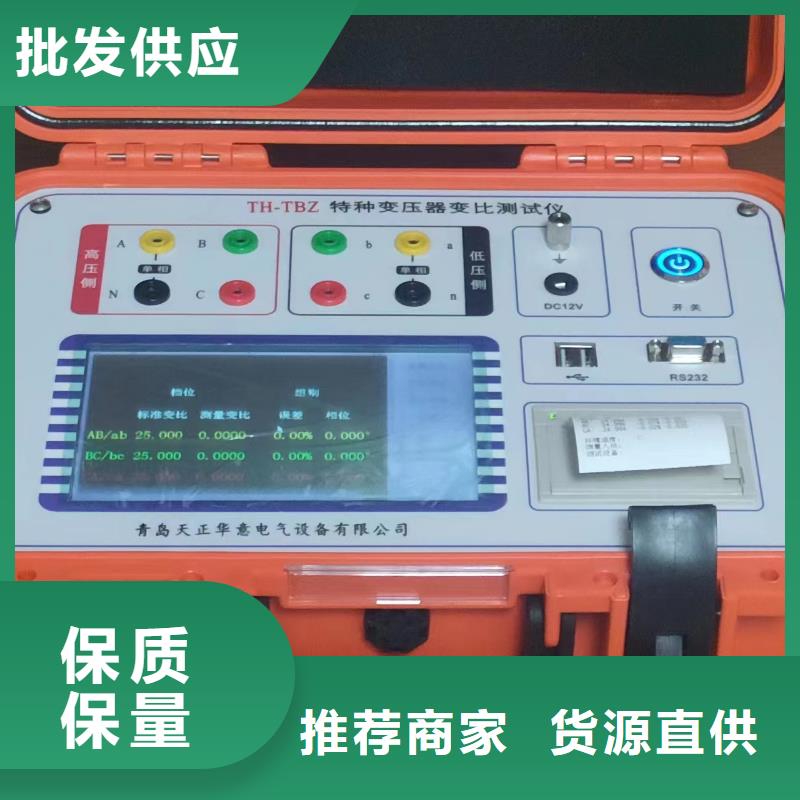

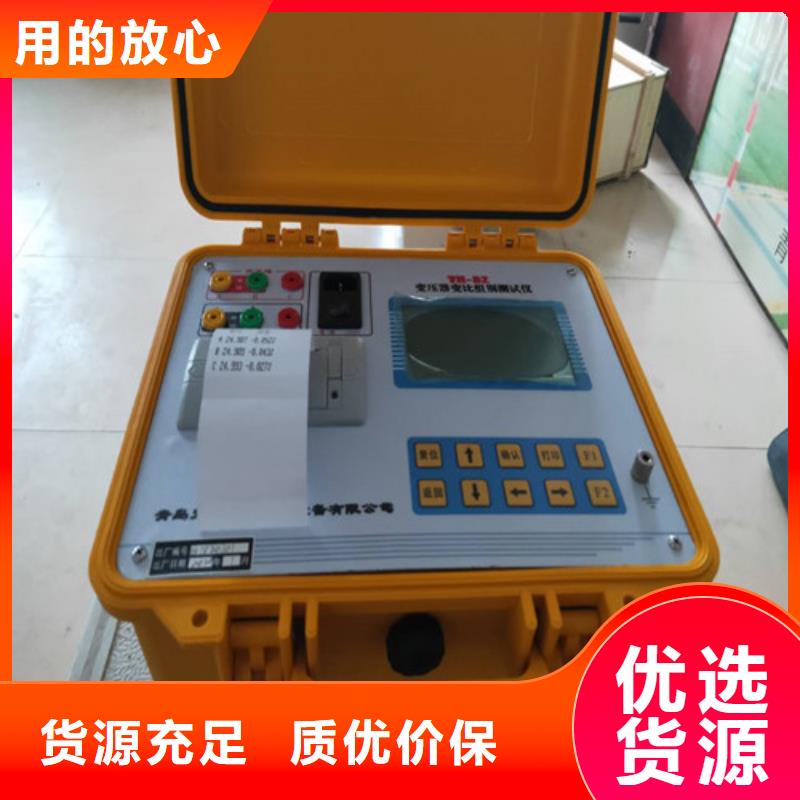

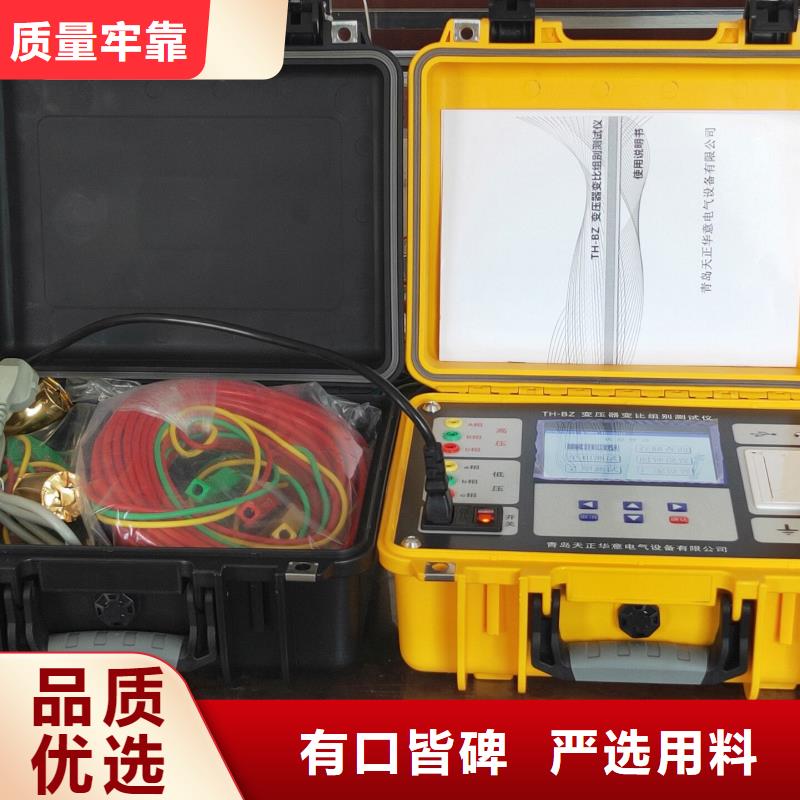

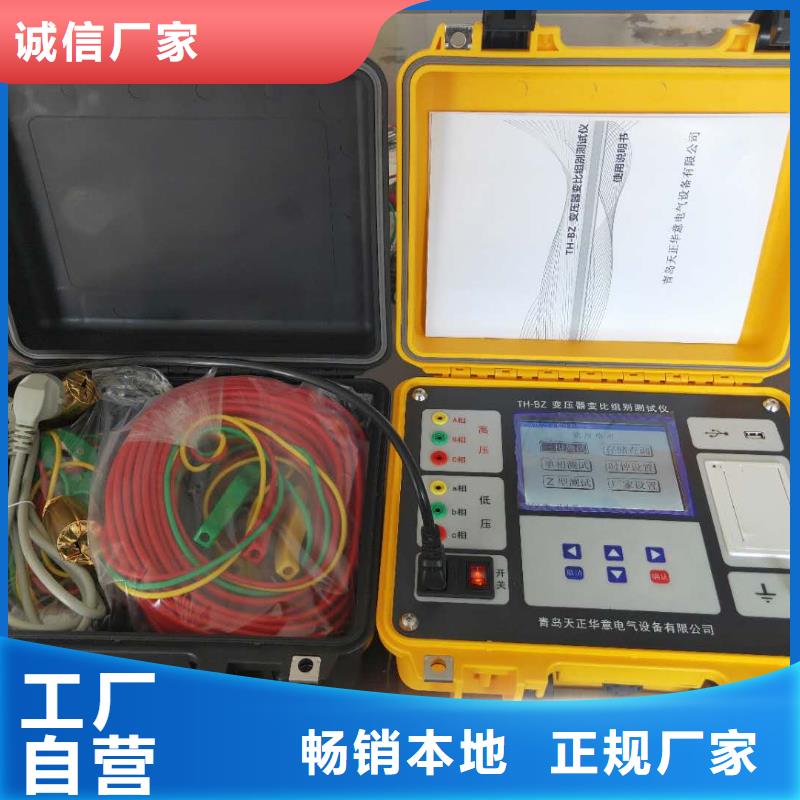

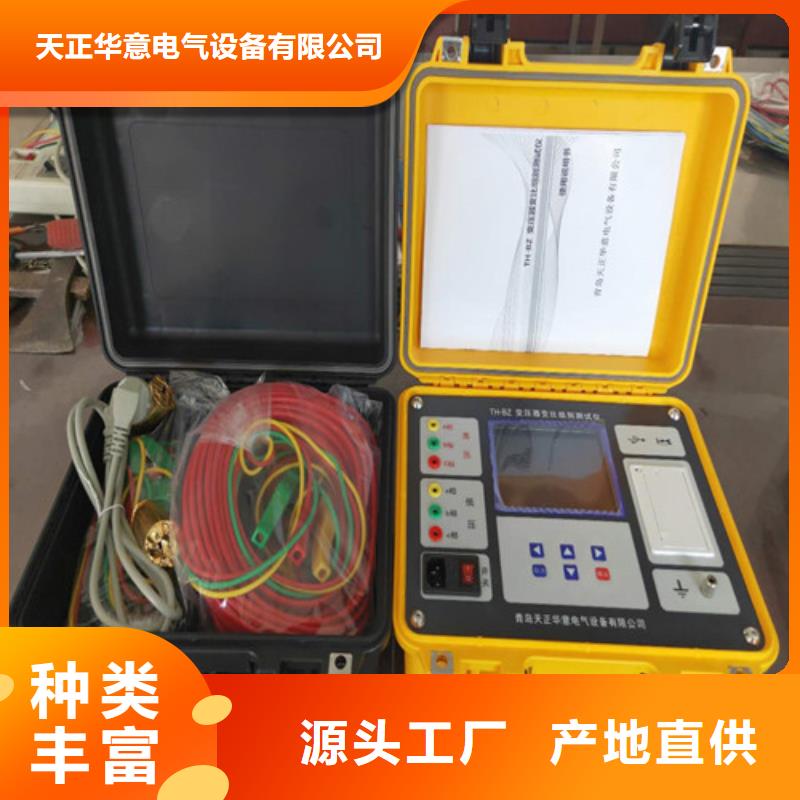

西藏變壓器變比測試儀試品編號：設置本次試驗的試品編號。測試：選擇不同的測量方式。?三相變比：根據設定的高、低壓聯結方式和聯結組別，三相同時測量變比。?組別測試：只測量聯結組別。?三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量，此功能方便只針對某一相進行測量、檢測，節約時間。參數設置完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。“三相變比測試結果”屏見圖六。圖六屏幕中間顯示測量結果，底部顯示可操作菜單：?繼續測試：按設置好的參數繼續測量。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。5.3.1.2 單相測試在“變比測試選擇”屏下選中“單相測試”項后，按“確認”鍵進入“單相測試參數設置”屏（見圖七）。圖七該屏設置操作和“盲測功能參數設置”屏類似。額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。當選擇“單相CT”測試后，高、低電壓值代表CT的一次側額定電流值和二次側額定電流值，可以按實際電流輸入，也可以根據實際情況按實際比例關系輸入。分接：設置所測試品的分接間距。額定分接：設置所測試品的額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。試品編號：設置本次試驗的試品編號。測試：選擇不同的測量方式。?單相PT：根據設置的參數對PT進行變比極性測量。?單相CT：根據設置的參數對CT進行變比極性測量。?單相變壓器：根據設置的參數對單相變壓器進行變比極性測量。以“單相PT”測試為例，當進行完“參數設置”后，按“確認”鍵開始測試。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。“單相PT測試結果”屏（見圖八）。圖八操作和“三相變比測試結果”屏類似。
