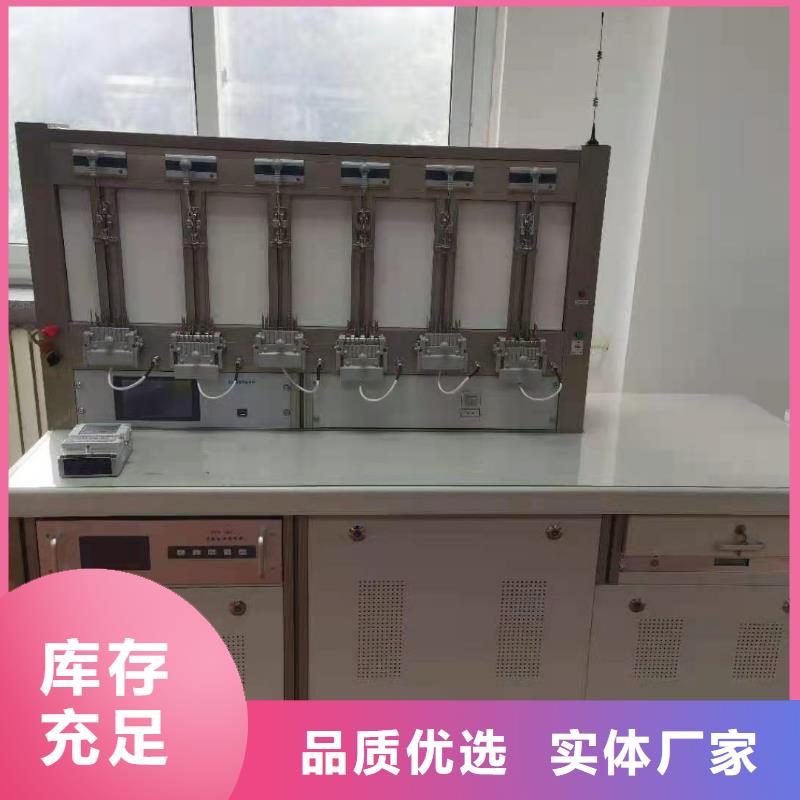

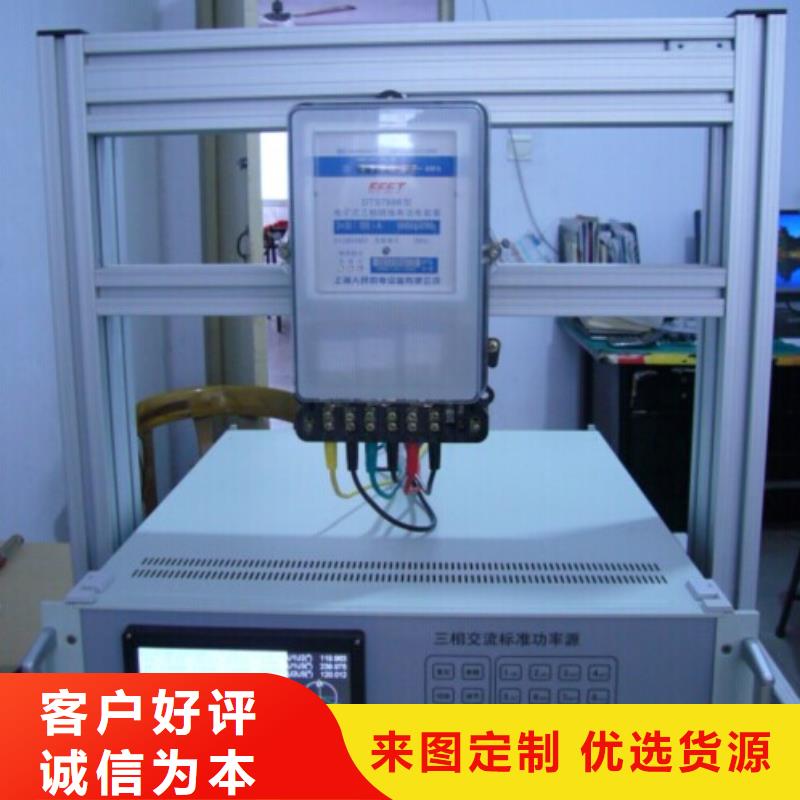

三相電能表校驗裝置電流輸出先自掛表架左側表位的自動壓接表架，由個彈性接表棒通過被校表電流線圈，再由第二個彈性接表棒出，再接至下一個表位的自動壓接表架，串接各被校表直到掛表架右邊一個表位的自動壓接表架。然后，并接電流短接端子的低端（黑色）后，回到裝置的電流源。三相裝置的電壓輸出采用插孔式插座，電壓相線一端插入插孔，另一端的夾子與電能表各相電壓端子高端相連，電壓零線與電壓端子低端相連。如果是手動壓表機構，應先根據被校表的高度調節壓表的機構位置，將被校表接線孔對準自動壓接表架的彈性接表棒插入，同時多功能端子也一一對準后，將壓表手柄下壓。拆卸被校表時，先向上扳壓表手柄釋放被校表，然后上提將被校表取下。如果是自動壓表機構，可能采用電動或氣動壓表方式（選擇功能），將全部被校表準確放入托表盤，托表盤的設計結構可確保被校表各功能端子一一對準壓接表架上的接表探針，這時按下【壓表】按鈕，全部表位壓表的機構自動下壓，彈性接表棒頂住被校表。拆卸被校表時，再次按下【壓表】按鈕，全部表位壓表的機構自動釋放，然后逐一將被校表取下。多功能快速自動壓接表架可將全部接線端子一次壓接完成，由于壓接的端子多，確保被校表與多功能快速自動壓接表架的相對位置就非常重要，這一點是靠托表盤來完成的，因此準確地將被校表放置在托表盤內是非常重要的。在多功能快速自動壓接表架的內部有連接插座，將被校表有功/無功電能脈沖信號、RS-485信號、載波通信信號以及其它功能端子全部引出而無需另外接線。以下電能表端子圖示引自國網智能電能表型式規范文件，圖1-2是直接接入式三相智能電能表的接線端子示意圖，表1-1是其接線端子功能定義。圖1-3是直接接入式三相費控智能電能表的接線端子示意圖，表1-2是其接線端子功能定義。圖1-4是三相智能電能表載波通信模塊狀態指示燈示意圖，表1-3是載波通信模塊狀態指示燈功能定義。

三相電能表校驗裝置三相臺內部配置結構圖b、功率放大器功率放大器采用了先進的集成功率運算放大器，并設計了完善的電壓短路過載，電流開路過載保護及快速限流保護措施，使功率放大器能長期穩定可靠工作。c、測量 本裝置采用標準電能表法（比較法）檢驗電能表，并采用電子補償式電流互感器，提高了校驗精度，使校表更方便。六、按鍵功能與顯示狀態檢定人員通過臺面上的專用鍵盤和顯示窗口可以控制裝置完成手動基本校表工作，方便調修。1、按鍵與顯示共有93只鍵如圖（3）所示，主要用來被校表選擇（5鍵）；校驗功能選擇（11鍵）；選擇電壓量程和實驗點（9鍵）；選擇電流量程和實驗點（38鍵）選擇相位和頻率（7鍵）；電壓電流啟停（7鍵）；輸入數字鍵（12鍵）；復位鍵用于對裝置進行總復位。按健之間有一定的聯系，非法操作時，ABC分組顯示燈會閃動表示誤操作。顯示器上共有9個數子顯示窗如圖（4）所示，左邊兩組6個顯示窗為各相輸出電壓，電流百分值。右邊三個分別為P、f、φ。2、加電后初始狀態裝置加電后的初始狀態（也是總復位后的狀態）是：電源置50Hz、0°、100V（）、5A（）量程、電壓電流無輸出有功三相四線制（P4）接線方式。3、電壓電流輸出功能 電壓量程是四選一。電流量程是九選一。六相輸出啟停可用6只按健控制，按一次鍵指示燈亮，啟動輸出，在按健，燈滅，停止輸出，“UI”鍵可控制六相同時啟停。啟動后輸出的幅度可由調節電位器確定，并在顯示器上顯示六相輸出百分比。電壓有五個實驗點，電流有十個實驗點，開機后自動置于試點，這時若調節電位器使輸出為，再按實驗點鍵，可以方便地改變輸出值，在不使用電流量程自動輪換功能（見下節）時，實際輸出值等于（量程值）＊（顯示值％）。電流實驗點在鍵盤上共有三十個，對應不同COSφ／Sinφ實驗點分為三排、但實際中只用十個，隨著COSφ／Sinφ試點改變而換排，多余二十個是為自動實驗選點所設。

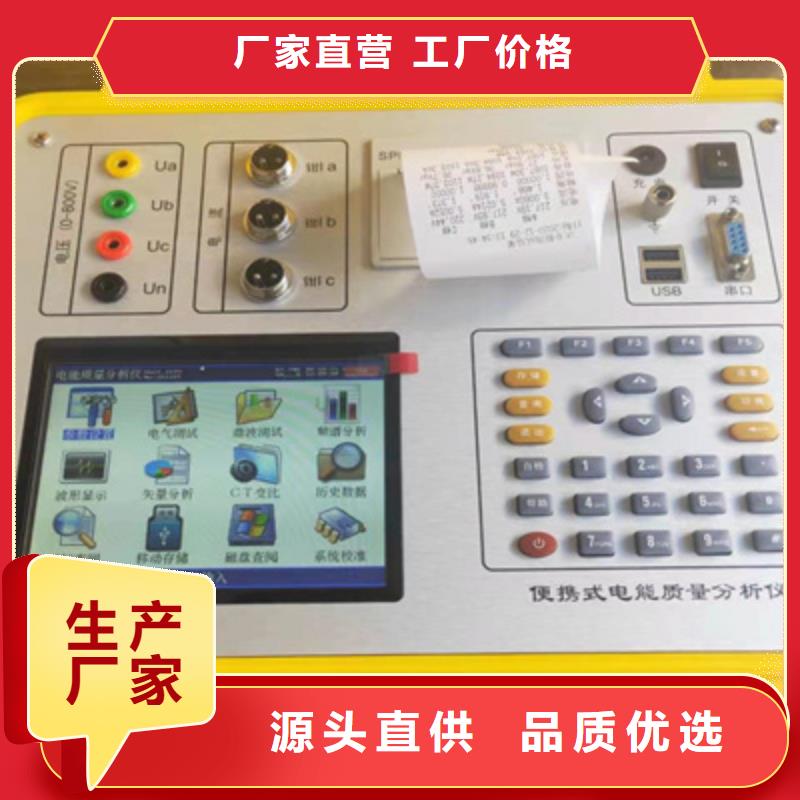

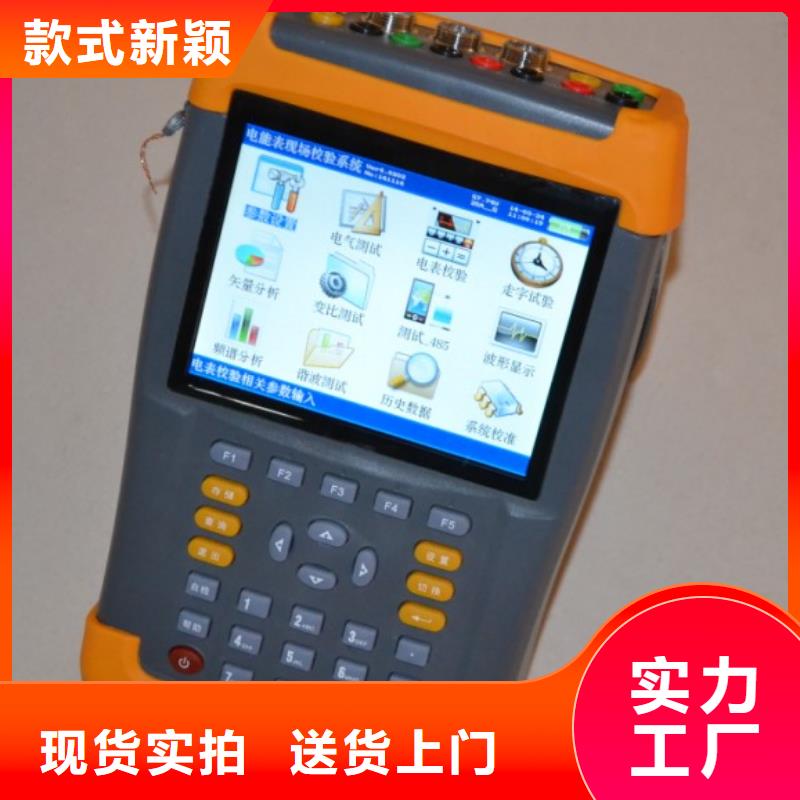

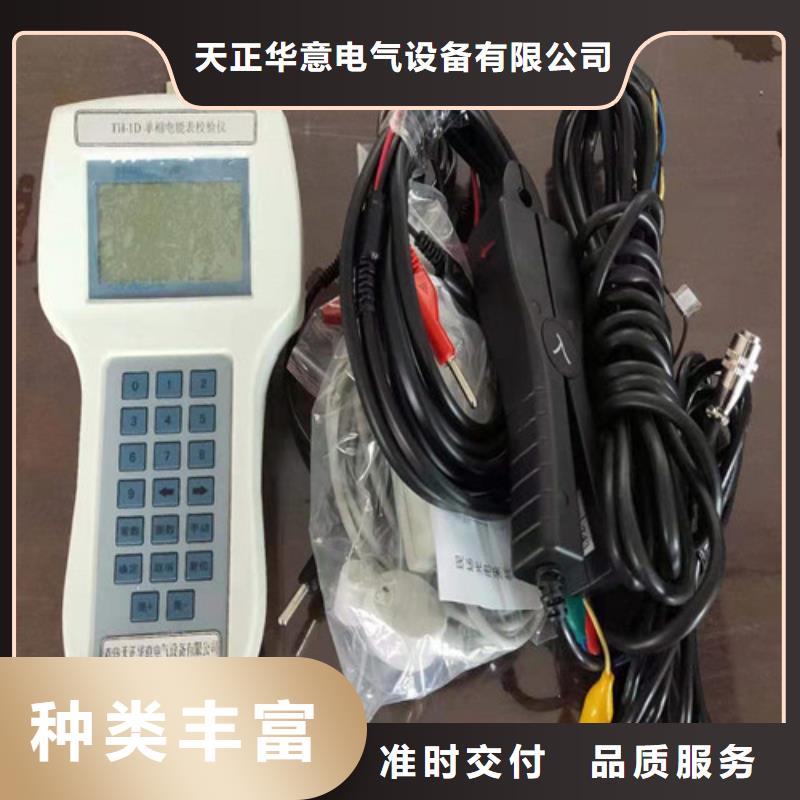

三相電能表校驗裝置功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可選配虛擬負載箱，當用戶無負荷或超低負荷時，也能對電表進行準確的測量。5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。6、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。可同時檢測主副表的誤差。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。
