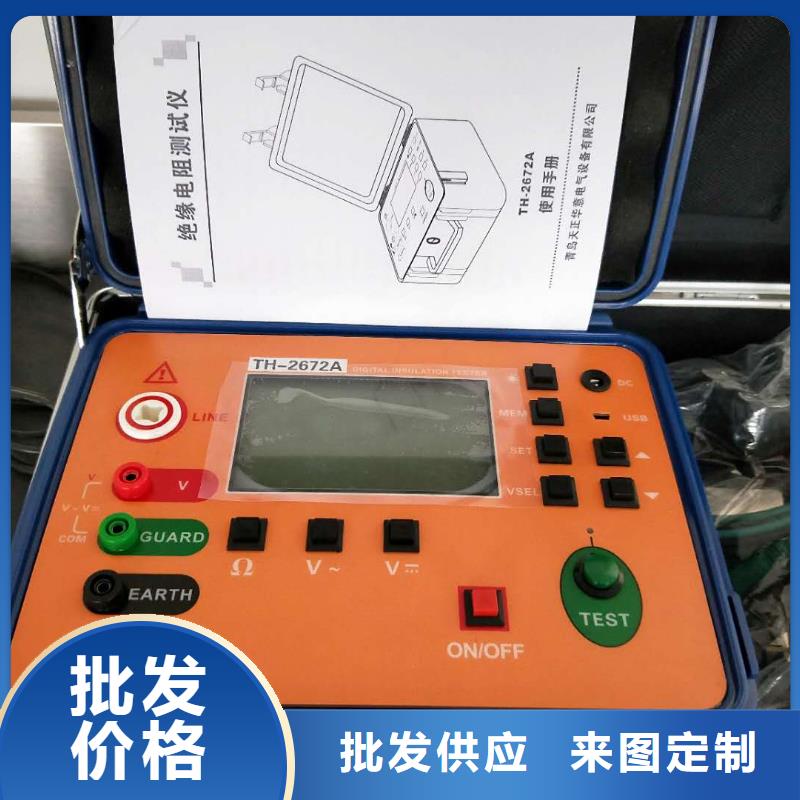

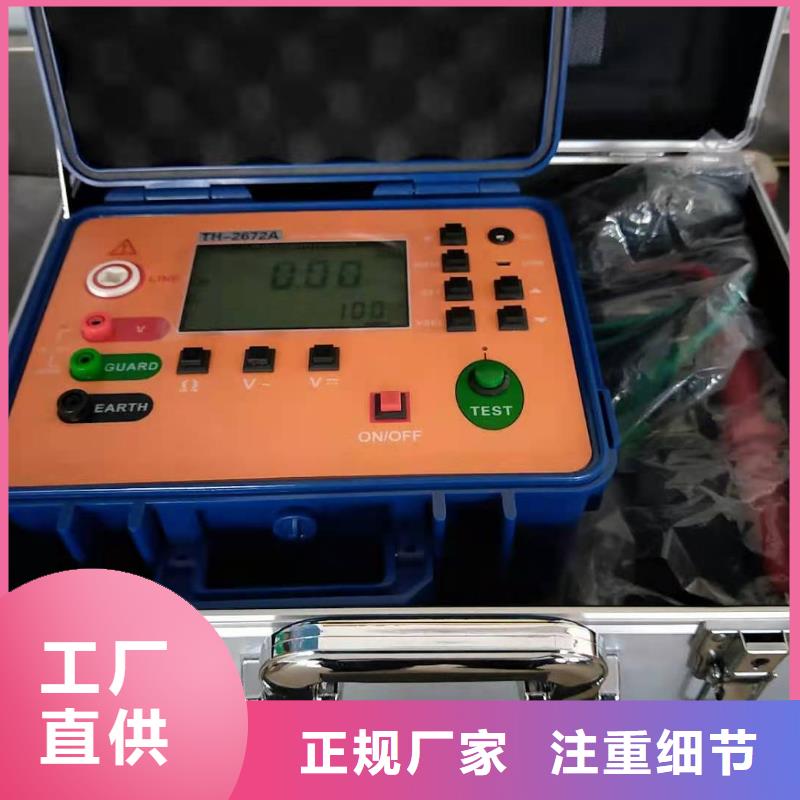

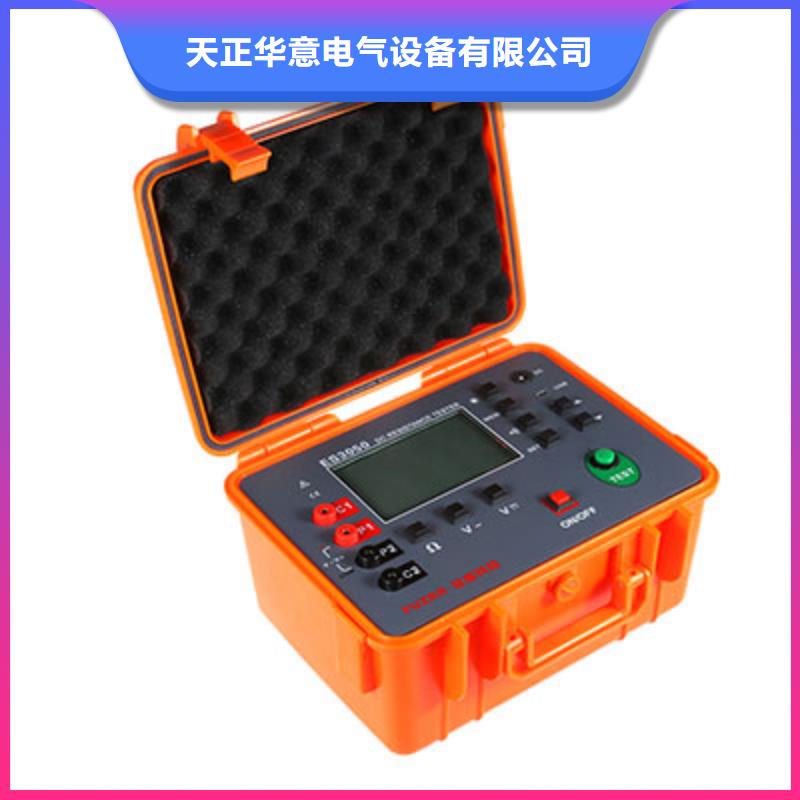

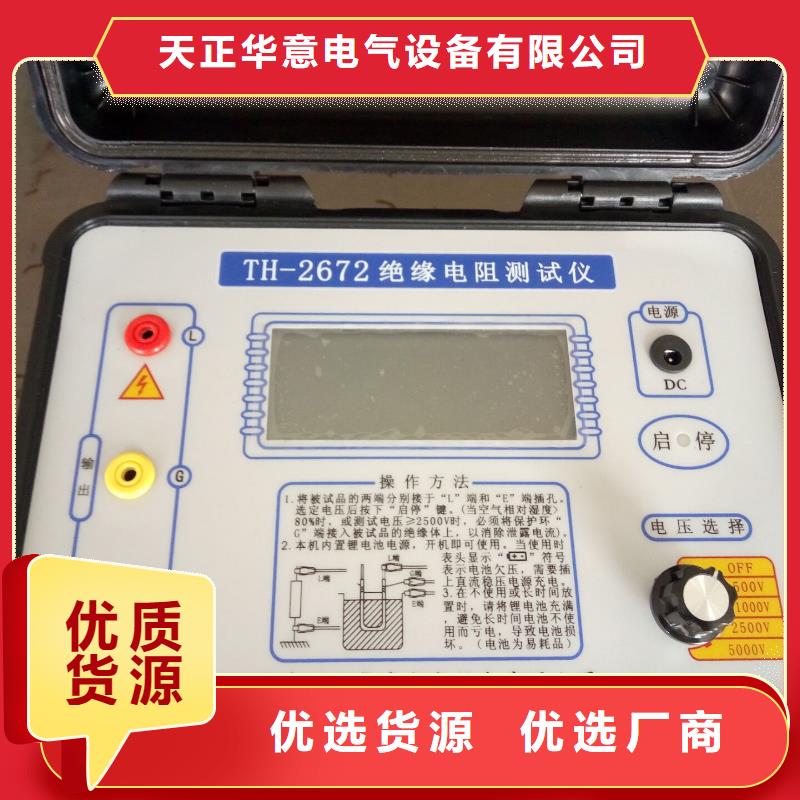

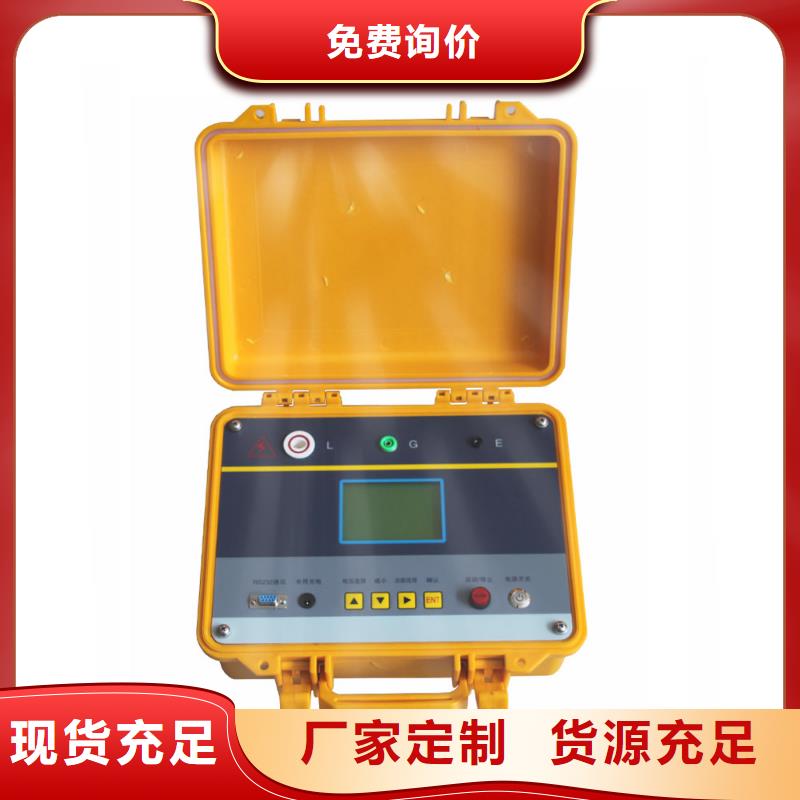

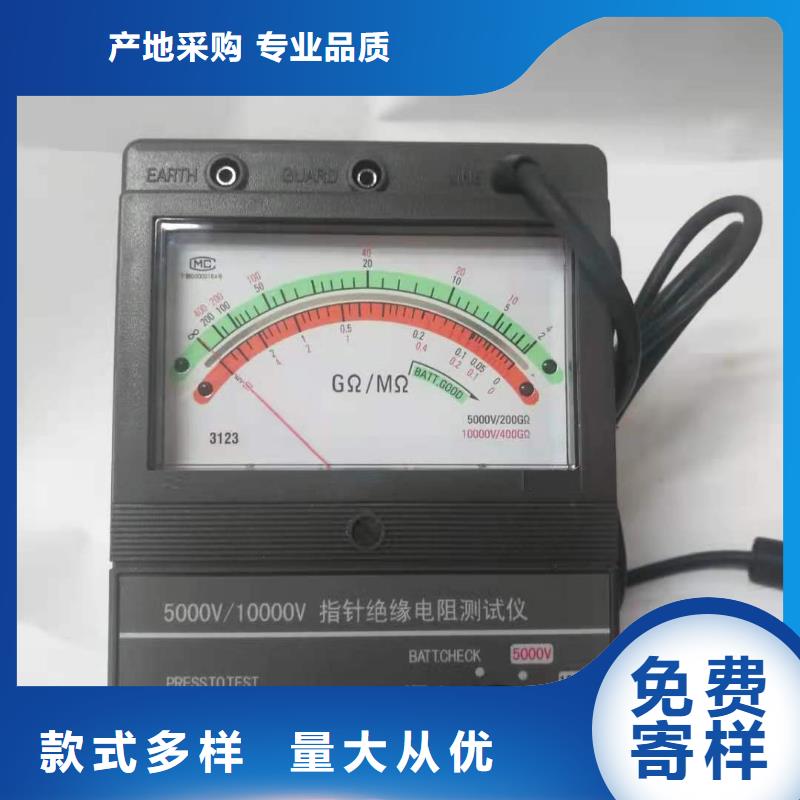

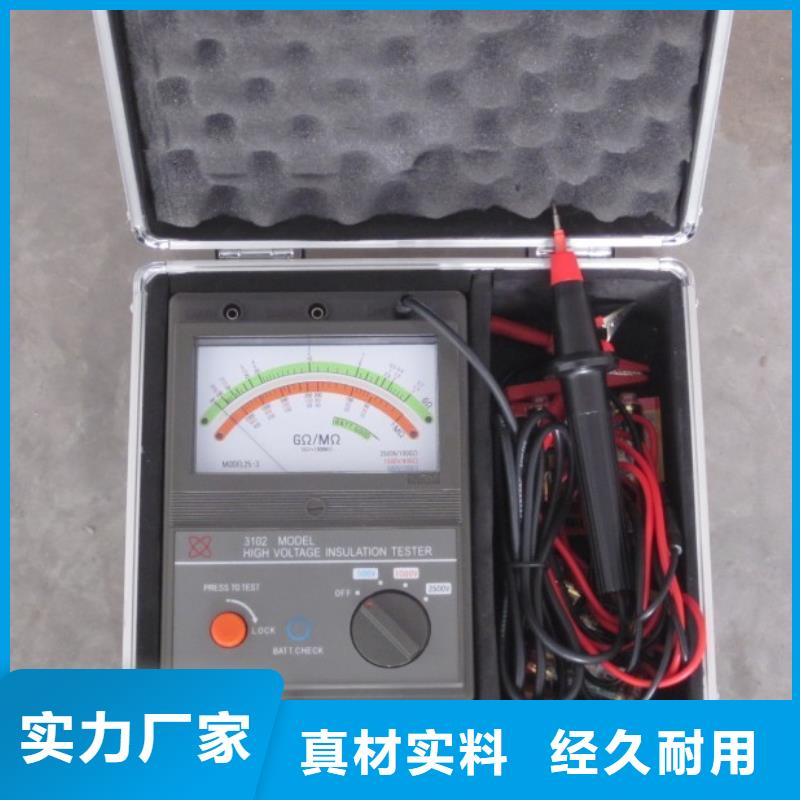

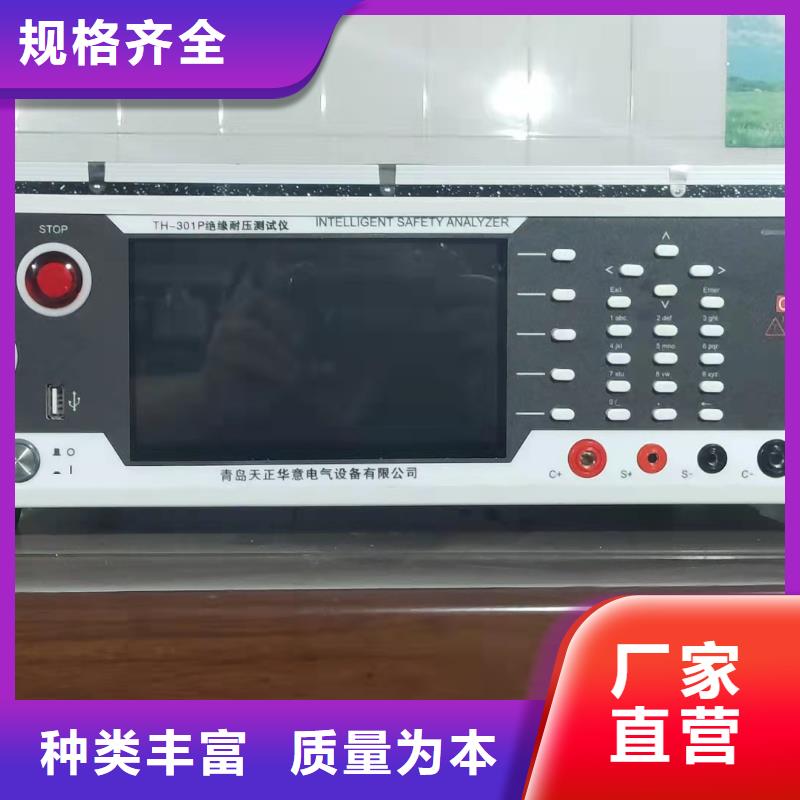

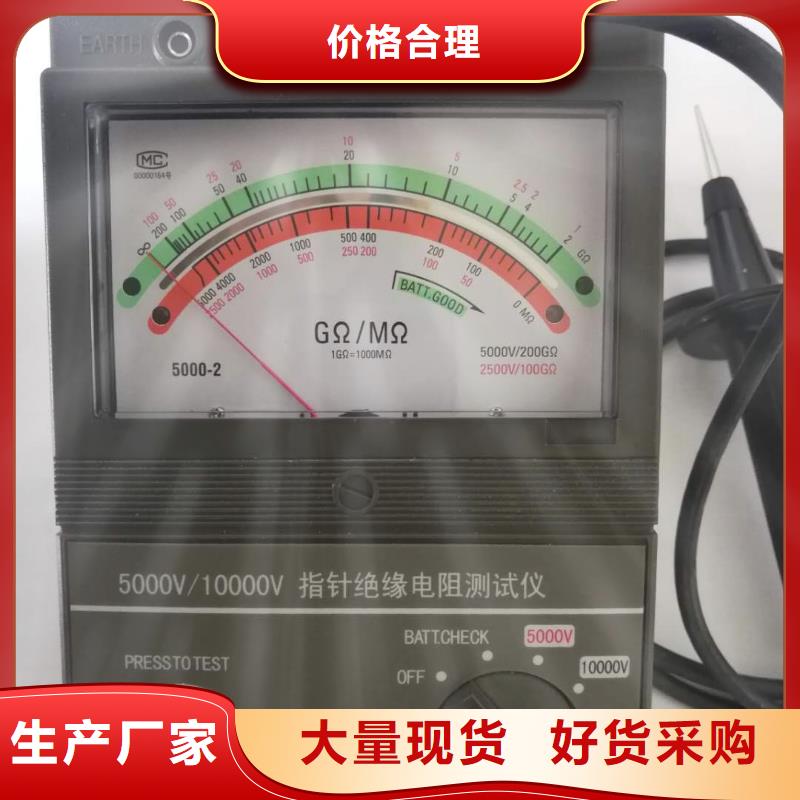

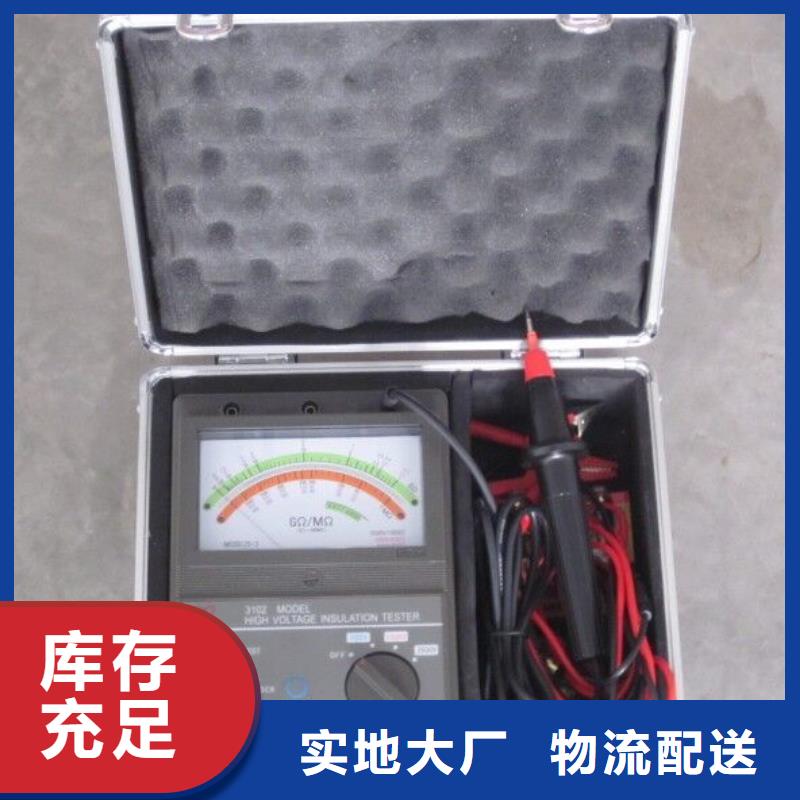

絕緣電阻測試儀 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按250V或500V或1KV或2.5KV或5KV或10KV鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲)。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。 6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

絕緣電阻測試儀高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。而TH-20 快速零值檢測裝置 （以下簡稱測試儀）是高性能定量檢測與分析的儀器，該測試儀操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。二、功能說明1 帶電測試功能本測試儀采用特殊技術實現了帶電情況下檢測絕緣子電阻的功能，使測試儀不再局限于停電檢測，應用更為廣泛。2 報警提示功能本測試儀根據電力檢測標準規程設置低于500MΩ即為低值絕緣子，檢測時自動報警提示。在代產品的聲音報警的基礎上增加了光報警，避免了野外檢測報警不夠明顯的情況。3測試結果存儲功能本測試儀可將測試結果存入U盤，方便以后查詢。進行測試時按照測試儀提示依次輸入桿塔號、回路號、相別和串號。輸入完畢開始進行測試，測試儀自動根據測量結果統計每串片數。并按照絕緣子片號存儲每片測量結果。4歷史數據查看及分析功能本測試儀可在數據接收機端查看存入U盤的歷史數據，并分析低零值絕緣子片數占整串的比例。
