西藏電容電流測試儀測試完成，按停止鍵停止測試，分析打印并存儲數據；并聯電容測量已停止?fàn)顟B(tài)：【啟動】 電源預檢、加壓啟動并進行計算測量；在電源已經啟動的狀態下為保證電源及時停止，故除暫停、停止、編號按鍵外其他按鍵無效；圖10 并聯電容暫停及停止并聯電容測量啟動狀態：【停止】 停止源的輸出、本組測試結束；請存儲數據并更換相別或組別；【暫停】 停止源的輸出、更換電流鉗測試點、并保留預檢結果及加壓值；圖11 并聯電容電源繼續并聯電容測量暫停狀態：【繼續】 不經過電源預檢、直接按照暫停前的加壓值施加相同的電壓值；并聯電容已停止?fàn)顟B(tài)或暫停狀態：觸摸組別及相別的藍色區域可修改組別及相別，無論相別為A、B、C 均采用A、N輸出；【數據】 記錄電容測試過程中的原始電壓、電流、頻率及相位數據，按數據鍵進入原始數據查看界面；編號AlL為總的電壓、電流、相位及電容信息，各數字編號代表分支的電壓、電流、相位及電容信息；【存儲】 存儲該組測量原始數據及測量結果；【打印】 打印該組測量數據及測量結果；【幫助】 界面信息的操作提示及接線示意；在所有的操作模式的電源停止或暫停狀態下，均可以通過觸摸【幫助】按鍵閱讀操作提示及接線提示；在所有的電源啟動狀態下均有紅色字體的電源提示，用于提示當前操作及當前測量狀態；在所有的操作模式下均具備彈窗提醒功能：如果負載與所選模式不匹配（例如：感性負載，選擇了電容測量），彈窗提示“角度異常 請確認類別與被試品一致”；如果電源未啟動或?qū)嶋H加壓量與系統加壓量不一致，彈窗提示“數據可能存在異常 請管制測試結果的有效性”；如果電源過流，彈窗提示“過流保護 請檢查負載”；如果測試數據已存儲，彈窗提示“數據已存儲”；

<西藏>天正華意電氣設備有限公司

西藏電容電流測試儀防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。重要提示：1 使用前，保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

電容檢測儀西藏

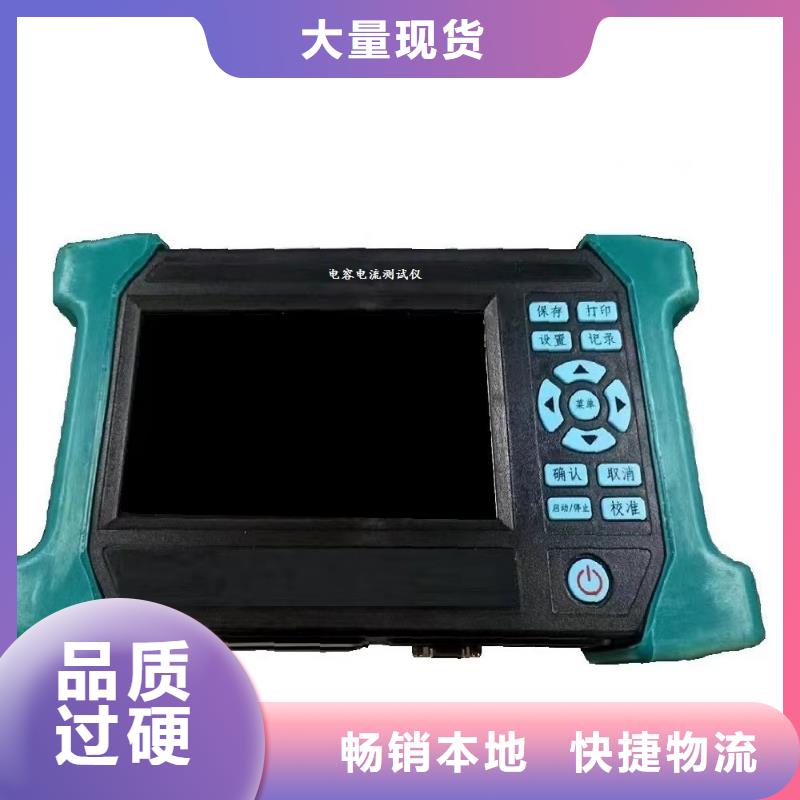

西藏電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

<西藏>天正華意電氣設備有限公司 電容檢測儀西藏

西藏電容電流測試儀PT連接方式大部分變電站中的4PT的連接方式有兩種接法，分別如圖9和圖10所示。對于圖9中這種4PT的接線方式，組成星形的三個PT的開口三角側被短接，系統零序電壓由第四個PT的測量線圈來測量，各相電壓分別從A－N、B－N、C－N端測量。這種接線方式下，系統單相接地時N－L端的電壓為57.7V。圖9 4PT連接方式1圖10 4PT連接方式2圖10和圖9中的接線 區別是在N－L端串接入第四個PT的33V二次線圈，這樣當系統單相接地時，N－L兩端電壓為91V（即57.7V＋33.3V）。在圖9和圖10中測量信號都是從N-L端注入。在圖9中，零序PT（即第4個PT）的二次零序繞組是ox-oa繞組，其電壓通常為（V），則測量時PT變比為。這種接線方式和變比下，對應于測試儀的“PT方式”中的“4PT”方式。也就是說，如果接線方式如圖9所示，則在測量電容電流前必須將“參數設置”屏幕中的“PT方式”設置為“4PT”。在圖10中，零序PT（即第4個PT）的二次零序繞組是由主繞組ox-oa繞組和副繞組oxo-oao串聯組成，主繞組ox-oa的電壓為（V），副繞組oxo-oao的電壓為100/3V，則測量時PT變比為（其中為電力系統的線電壓，如6kV、10kV或35kV）。這種接線方式下，對應于測試儀的“4PT1”連接方式。圖11 4PT連接方式3第三種4PT接線方式如圖11所示。這種接線方式比較少見意：在測量前還應將與PT二次繞組并聯的其它PT二次繞組斷開；退出系統中消弧線圈。3、測量注意事項對于4PT的接線方式，當被測的三相對地電容小于30微法時（10kV電容電流約為55A），測量結果是準確的。但當被測系統對地電容容量太大時，測量結果就會隨電容的增大而偏差較多。如果想要進行準確測量，可采用以下幾種方法：1）如果系統中變壓器有中性點或者有接地變壓器，也可采用下面介紹的變壓器中性點異頻信號注入法進行測量。2）將4PT連接方式轉變?yōu)?PT連接方式，然后按前面所述的3PT方式進行測量。將4PT連接方式轉變?yōu)?PT連接方式的方法如下：對于4PT連接方式1和方式2， 將第四個PT高壓側短接，并將被短接的開口三角側打開，從打開兩側注入電流測量即可。這時4PT連接運行方式就完全變成了3PT連接運行方式。

西藏電容電流測試儀測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：圖8經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：圖9按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢簣D10 將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖11按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢簣D12將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖13此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：圖14存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。電感測試及電流測試與電容測試操作類同，不再重復介紹。如果需要設置時間可按← →及↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：圖15按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按返回鍵或復位鍵返回主菜單。參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

電容檢測儀西藏

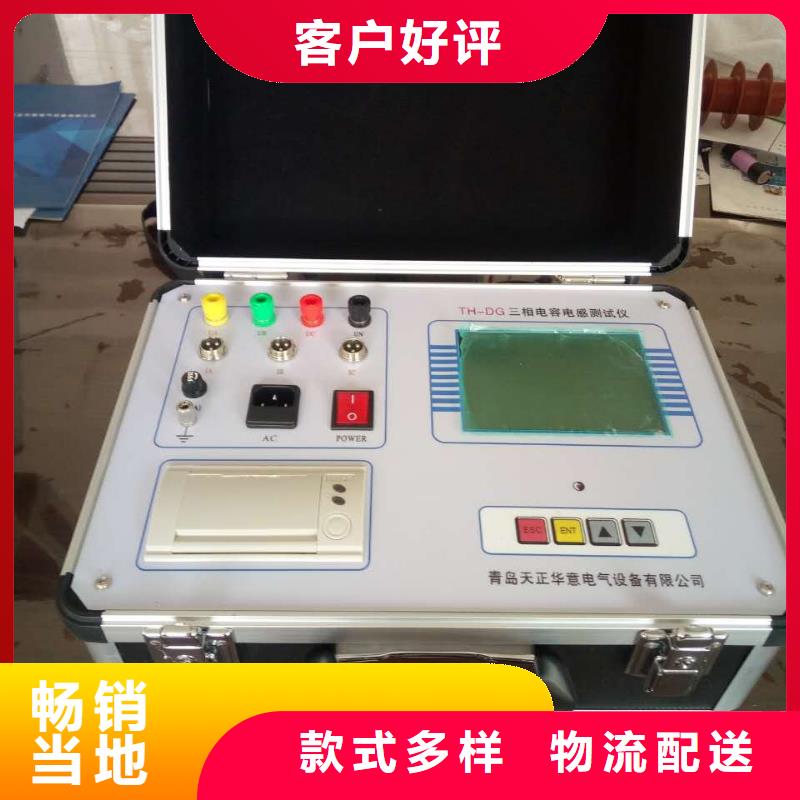

西藏電容電流測試儀功能特點本儀器在不拆線的情況下測量成組并聯電容器的單個單相電容及同時測量包括△、Y型、YN型等在內的三相電容器并判斷電容器的不平衡性；同時可以測量各種電抗器的電感量。儀器可顯示并打印、保存包含電壓、電流、相位等在內的原始測試數據，便于被試品分析。儀器采用800X480七寸工業級高亮觸摸屏，陽光下可視，內置電子版接線說明，使用說明，操作簡便。49Hz交流測量，測量精度更高、抗干擾能力更強；外置電流鉗具備反向自動修正功能，電流鉗方向不影響測試數據和測試結果；儀器可存儲上萬組測試數據，并配備微型打印機、USB接口，可實現測試數據及歷史存儲數據的打印及U盤數據導出；儀器采用內置高密度高容量進口電池組供電，提高戶外操作的便攜性；儀器在測試過程中會經過預檢并具備過流保護功能，電源輸出短路不會損壞設備。3.技術指標工作電源： 220V/50Hz與42V/7000maH鋰電雙供電試驗電壓：0.1V～50V 150VA測量范圍： 電容 0.01uf～5000uf（1%讀數+0.01uf）電感：0.1mH～50H（1%讀數+0.02mH）電阻：0～50K（1%讀數+0.03Ω）電流：0～3A（0.5%讀數+0.1mA）電壓：0～50V（0.5%讀數+0.1V）小分辨率：電容 0.001uf電感 0.01mh電阻 0.01Ω電流 0.01mA電壓 0.1mV環境溫度 ：-20℃-60℃儀器重量： 4kg外形尺寸：350mmX250mmX15mm

<西藏>天正華意電氣設備有限公司

西藏電容電流測試儀電容電流測量在“主菜單”屏幕中選擇“電容電流測量”按“確認”進入“參數設置”屏幕，見圖5。按上下鍵選擇設置項目，按“確認”或右鍵進入具體數值設置；當光標在具體數值位置時，按上下鍵調整數值，按“確認”鍵或左鍵返回項目選擇。圖5 參數設置?試驗編號：設置當前的試驗編號。?設備名稱：即為被測設備的編號，可以不設置。?額定高壓：設置被測系統額定線電壓。?母線電壓：設置母線實際線電壓值，以提高電容電流測量精度，調整范圍Un±20%。?P T 方式：選擇PT連接方式，當光標移動到“接線圖”按“確認”鍵后，顯示相應的PT接線原理圖。?P T 變比：顯示當前PT變比，不可設置，此處只是顯示。?開始測量：按“確認”鍵后，啟動電容電流測量過程；如果“PT方式”選擇為“C1PT”，按“確認”鍵后，將顯示三相電容器組電容量設置屏幕，在設置完三相電容器組電容量后，按“確認”鍵啟動測量過程。注：測量過程開始后，按“取消”鍵，可立刻停止測量過程。7.4.2 測量結果顯示圖6 測量結果?重測：放棄本次測量結果，重新開始新的測量過程。?打印：通過打印機打印本次測量結果。?存儲：將本次測量結果保存至本機存儲器或者外部優盤。7.4.3 測量記錄查詢在“主菜單”屏幕選擇“測量記錄查詢”，按“確認”鍵進入，此屏幕用于查看已經保存至本機存儲器的測量結果歷史記錄，見圖7。圖7 測量記錄查詢“記錄012/014”，前面的數字表示當前記錄的編號（即第幾條記錄），后面的數字表示已存儲記錄總個數；按左右鍵可查看不同編號的記錄。按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打印：將當前查詢的存儲數據進行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。7.4.4 實時時鐘設置在“主菜單”屏幕選擇“實時時鐘設置”，按“確認”鍵進入，見圖8。圖8 實時時鐘設置在“實時時鐘設置”屏幕，按左右鍵移動光標選擇要修改的數據，按上下鍵修改選中的數值，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）7.4.4 廠家參數設置此屏幕用于廠內調試，需要密碼才能進入，不對用戶開放。

西藏電容電流測試儀測試接線（1）單相電容的測量：（2）單相電容測試時，將紅測試線一端接在Ua、ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo、uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。圖17如果電容器組有多個單相電容需要測試，可以再測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。(2)三相△型電容的測量：圖18為三相△形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖18△形聯接被試電容AB 相接線圖圖19為三相△形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，短接AC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。 20為三相△形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，短接AB相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

電容檢測儀西藏

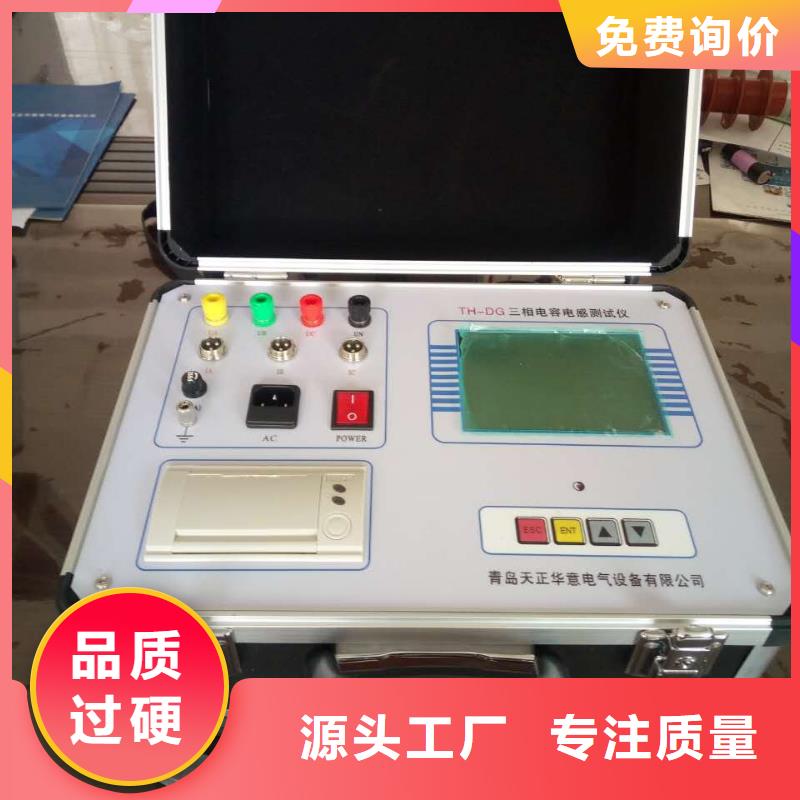

西藏電容電流測試儀儀器檢定及鉗形表配合電容電感測試儀特別使用說明一、本儀器必須在試品停電、完全放電條件下才能測試！！！二、本儀器輸出交流電壓15V/1.5V，功率150W，主要用于現場補償電容器和電抗器的測量在試驗室使用標準電容/電感檢定時，請確認標準電容/電感的負載能力、額定電流。否則將損壞標準電容/電感或者檢定結果不準(電感較小時要特別注意有些計量院的電感標準的額定電流都較小只有零點幾安培 造成誤差較大)。儀器檢定時應良好接地。三、使用本儀器時請務必將鉗形表旋轉開關設置為“OFF”，否則測量數據錯誤。請將鉗形表放在測試儀遠端，盡量遠離測試儀。四、電壓輸出紅色線從鉗形表正面穿過到試品方向不對不能使用試品自動識別方式此時測量的電感值也不正確。五、電流輸入線一端接鉗形表，一端接測試儀，不能懸空。六、使用電流輸入線的方法如下：1、一端插入儀器另一端插入鉗型表 插入鉗型表時握住航空插頭的后部， 對準鉗型表端開口方向輕輕的旋轉推入即可。2、拔出時只需握住航空插頭的中部彈簧，向外拉動即可拔出不需旋轉以免損壞接頭部分。七、測量小于5mH電感/1Ω電阻時，務必使用小電感/小電阻方式。八、單相測量時只需連接紅色和黑色線，此時紅色線插入黃色插座（UA），黑色線插入黑色插座（UN），只需要接A相的電流鉗 三相測量時 需要連接黃色、綠色、紅色、黑色線 黃色線插入UA，綠色線插入UB，紅色線插入UC，黑色線插入UN。此時需要接A、B、C三個電流鉗，電流鉗要插入相應編號的航空插座里。

---
