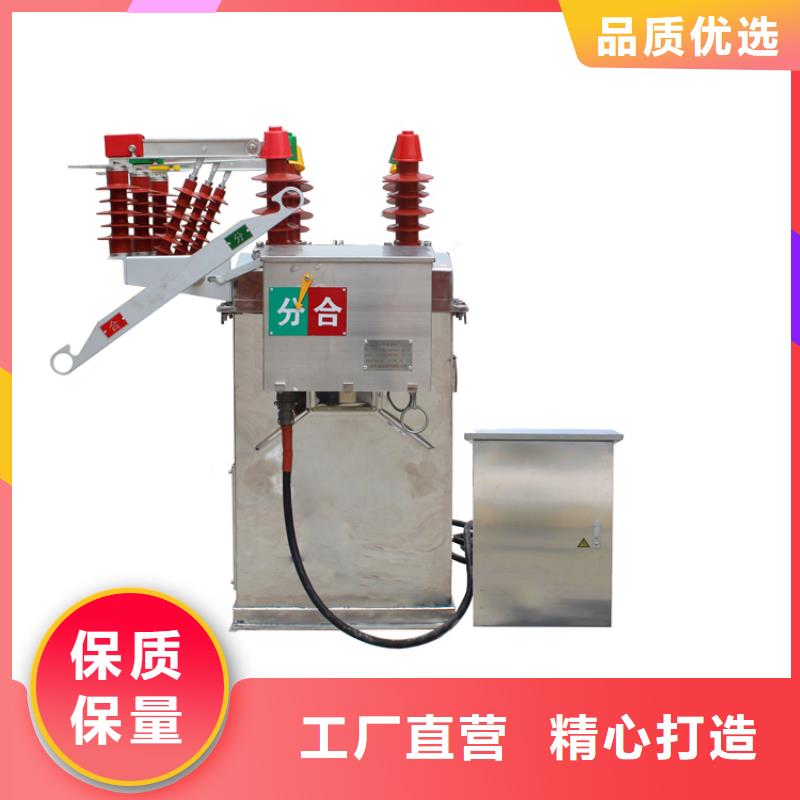

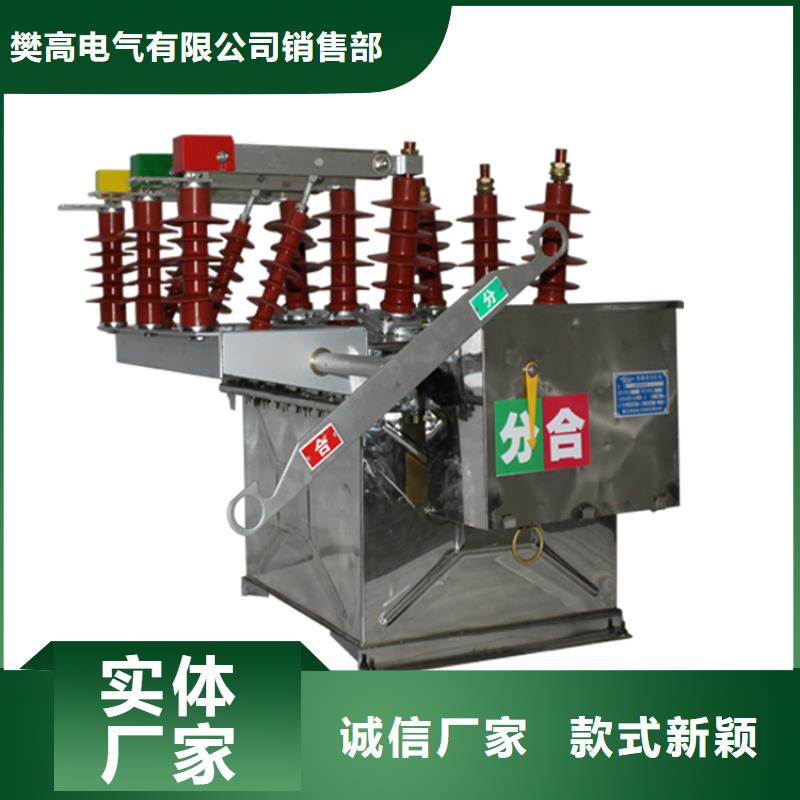

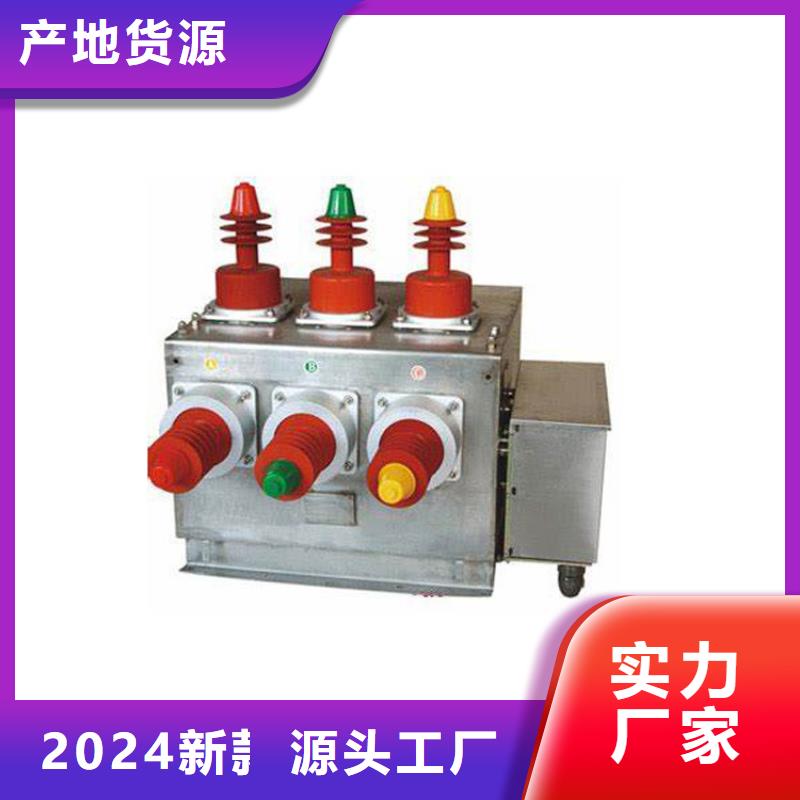

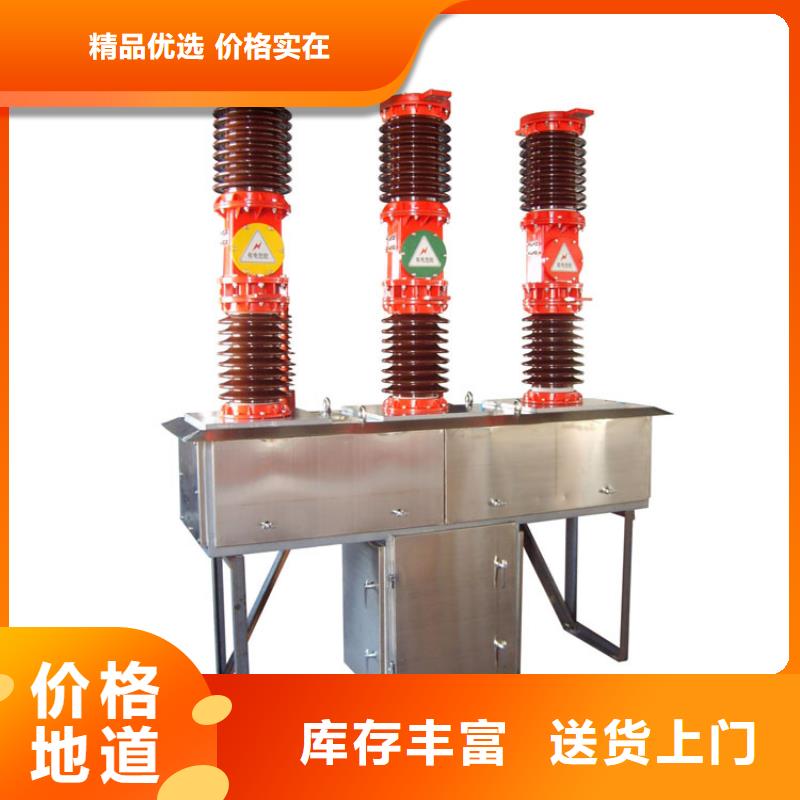

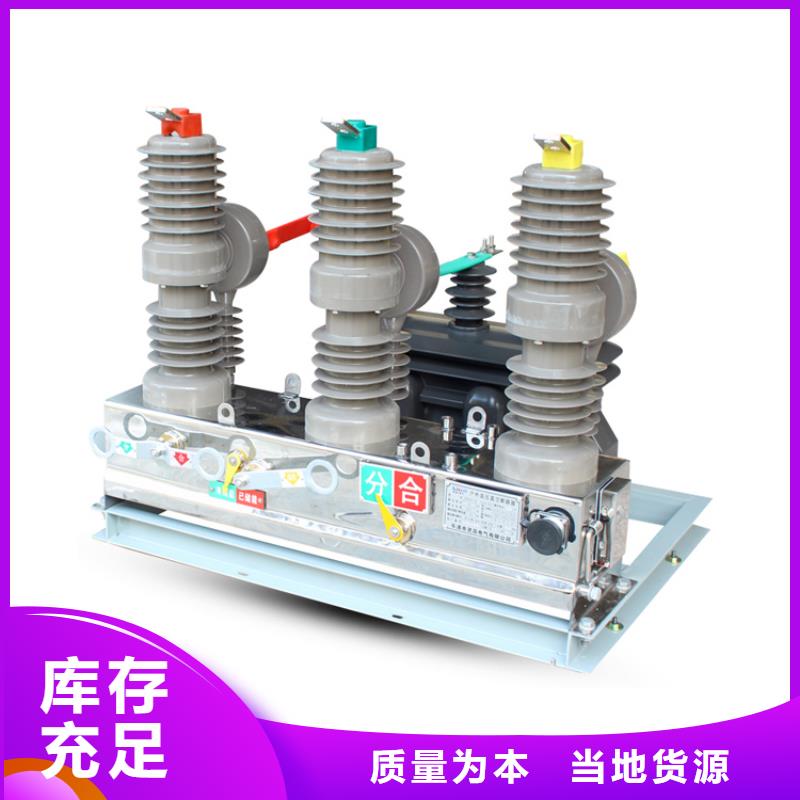

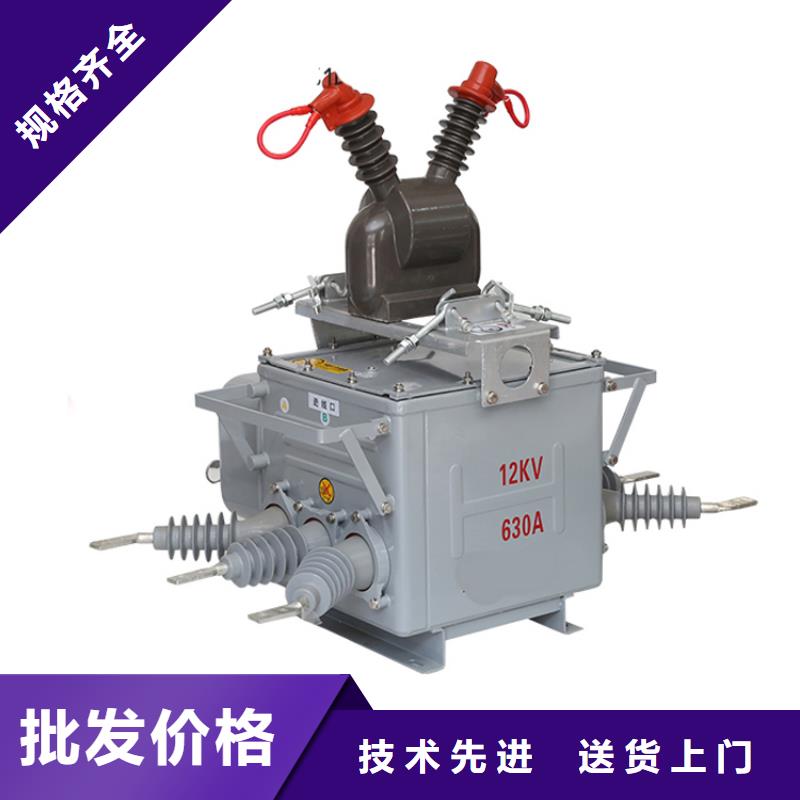

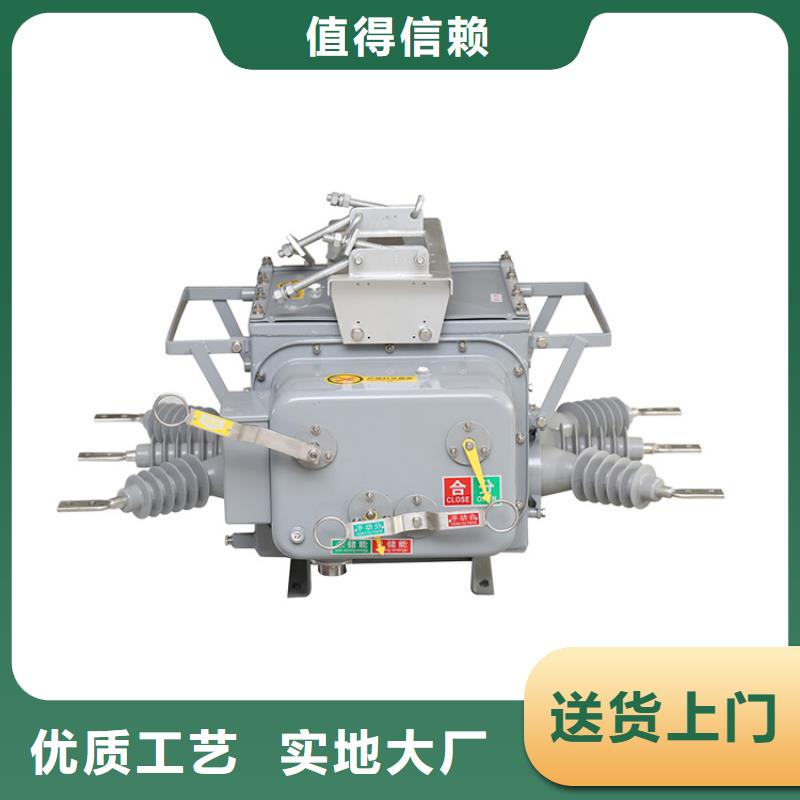

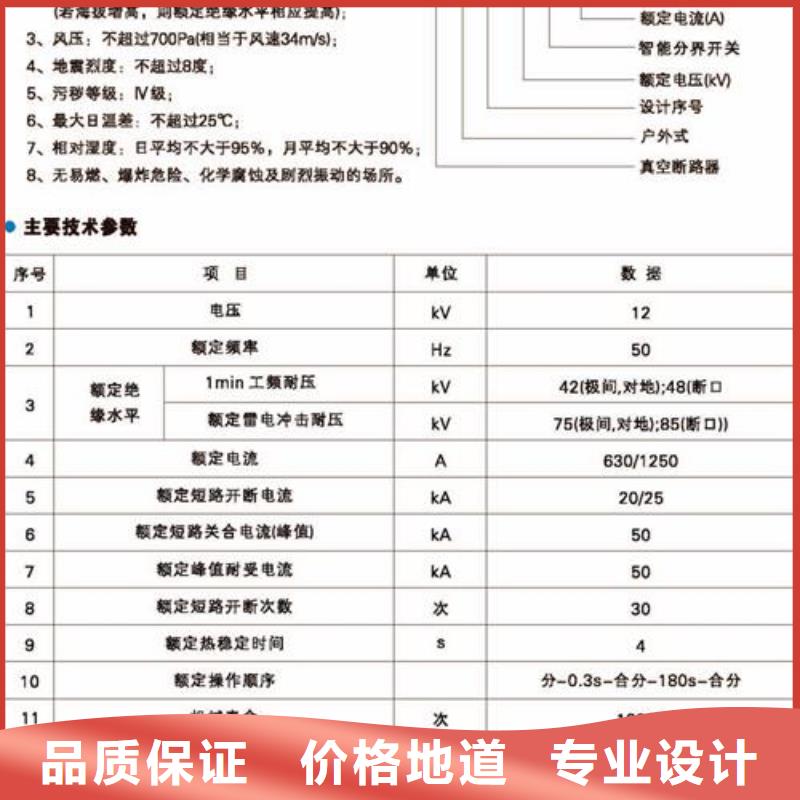

滿容量短路電流開斷次數50次，在工作電流范圍內可進行頻繁的操作或多次開斷短路電流；高可靠性 適用于各種特性的重合閘操作；全工況 采用立式的絕緣筒防御各種特殊環境的影響；免維護 采用固體絕緣結構——集成固封極柱；功能齊全、多種用途 可以固定式安裝，也可移開式使用，還可安裝于框架上使用；標準化設計 互換性好、通用性強，特別適用于KYN28(GZS1)使用。斷路器主體結構編輯1. 普通型斷路器主體部分導電回路設置在用絕緣材料制成的圓柱狀絕緣筒內，使得真空滅弧室免受外界環境影響和機械的損害。斷路器主體安裝在做成托架狀的斷路器操動機構外殼的后部。視使用場所情況，可在絕緣筒上增裝一個防塵蓋(作為附加裝置)，這種設計有助于防止閃絡的發生，并作為斷路器內部污穢的附加保護。  2. 極柱型斷路器極柱設計為圓柱形，安裝在托架狀的操作機構外殼的后部。斷路器極柱的導電部分封閉在環氧樹脂套筒內，以免受沖擊和外部環境影響。操動機構的結構操動機構為簧儲能操作機構，一臺操動機構操作三相真空滅弧室。操動機構主要包括兩個儲能用拉伸簧、合閘儲能裝置、傳動至各相滅弧室的連板、拐臂以及分閘脫扣裝置，此外，在杠架前方還裝有諸如儲能電動機、脫扣器、輔助開關、控制設備、分合閘按鈕、手動儲能軸、儲能狀態指示牌、合分閘指示牌等部件。 操動機構適用于自動重合閘的操作，并且，由于電動機儲能時間很短，同樣也能夠進行多次重合閘操作。操動機構簧有手動儲能和電動儲能兩種儲能方式。使用環境編輯A 周圍空氣溫度：上限＋40℃，下限-15℃;b 海拔高度：≤100m(若需海拔，則額定絕緣水平相應提高)；

混合型直流真空斷路器工作原理混合型直流真空斷路器典型結構見圖1，它由斥力真空觸頭機構(VI)、換流電路(C-F-L-D)和避雷器(MOA)并聯組成。混合型中壓直流真空斷路器的研究圖1HDCVB結構示意圖正常情況下，斥力真空觸頭機構處于合閘狀態，換流晶閘管組件處于關斷狀態，換流電容預充電。當傳感器檢測到故障電流或控制器接到分閘指令后，立即觸發斥力機構驅動觸頭分離(t1)，真空滅弧室觸頭分離形成真空電弧，觸頭間產生弧壓。當觸頭間隙形成足夠的開距或延遲一定的時間后(t2)，控制器向晶閘管組件F發出導通號，主回路電流i開始向換流支路轉移，換流電容C的放電電流iC一部分可能會從二極管D上流過，VI支路電流iVI將逐漸減小直至過零熄弧(t3)。換流電流大于主回路電流部分將流過二極管支路(t3~t4)。當iD過零D截止后，主回路電流全部轉移到C-F-L支路上(t4)，一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。同時，斷路器兩端出現正向過電壓。當換流電容反充電壓大于MOA動作電壓后(t5)，電流向MOA支路轉移，MOA開始限壓吸能。隨著F電流減小到零后截止關斷，短路電流全部轉移到MOA上(t6)，系統感抗中存儲的能量被MOA吸收耗散(t6~t7)，終電流減小到零被切斷，分斷過程結束(t7)，見圖2。混合型中壓直流真空斷路器的研究圖2HDCVB分斷過程示意圖斥力真空觸頭機構VI上并聯二極管組件D使分斷過程中恢復過電壓出現的時刻后移，為觸頭電流過零后動靜觸頭間介質恢復創造了近似零電壓的恢復過程，增強了觸頭間隙后續承受恢復電壓的能力，提高了分斷可靠性。在電感L兩端并聯續流二極管的目的是為了減小晶閘管組件通過浪涌電流后截止時的du/dt和降低電容反充電壓幅值。基于強迫換流原理的HDCVB通流能力強，分斷電流高，且分斷時間短，限流效果和工程適用性好。5、結語混合型中壓直流真空斷路器方案，原理簡單、分斷速度快、可靠性高，可以實現大容量中壓直流分斷，基于斥力原理的真空觸頭機構可以實現額定電流通流和快速動作的功能;中壓脈沖功率組件均壓措施改善了串聯應用的分壓特性，采用擴大門極和強觸發可有效提高浪涌通流能力，光控觸發的方案實現了電氣隔離，節約了觸發電源;避雷器的能量等效性原則和參數設計方法等為中壓直流短路器的研制打下了堅實的基礎。

使用分體式真空斷路器也存在一定的不利因素。  要是在操作的過程中采取電磁式操作機構的真空斷路器的話會導致真空度降低的速度增加，因為操
作連桿的傳動距離通常都會很大，從而給開關的同期、跳、超行程等機械特性帶來不利的影響。三、處理方法  1、一般情況的處理  在長時間的運轉之下超出了規定范圍值時往往會造成斷路器的拒合據分，此時務必要換上合格零件；斷路器誤分的時候，不僅僅要封堵漏雨點，在輸出拐臂聯桿上安裝密封膠套，還要在開啟機構箱里面安裝上的加熱驅潮裝置以做好防范工作；斷路器直流電阻增大的時候要調整滅弧室觸頭開距和
超行程在必要的時候采取更換滅弧室；斷路器合閘跳時間增大的時候要檢查觸頭簧、拐臂、軸銷間隙以及傳動機構，做好及時的調整和更換；當斷路器滅弧室斷開的時候要對沒有達到真空度要求值的真空滅弧室進行處理  2、在斷路器真空泡真空度降低的時候的處理方法和措施  在斷路器停電檢修時務必對斷路器進行真空度測試，只有真空泡的真空度滿足說明書的規定才可。  處理方法：  1)在斷路
器停電檢修時務必對斷路器進行真空度測試，只有真空泡的真空度滿足說明書的規定才可；2)當真空度受到不利因素的影響出現下降的時候要及時的用新的合格的真空泡進行更換，與此同時及時的對行程、同期、跳等進行試驗；3)分析統計極限開斷電流值。在通常的運行狀態下要針對真空斷路器的開斷操作和短路開斷狀況做好實時的記錄以便及時的發現問題，解決問題。  措施：  1)當前真空斷路器型號多種多樣，生
產的質量也有好有壞，一些的真空斷路器裝備不完備常常增加了維護與檢修的困難。由于這些原因，在采購真空斷路器的時候務必要看準真空短路器的型號，購買主流廠家的產品；  2)選用本體與操作機構一體的真空斷路器；  3)運行人員務必要嚴格的真空斷路器的工作狀況，特別要將注意點放在斷路器真空泡外部上，看它是不是出現放電；另外還要注意檢查玻璃外殼真空泡，仔細觀看它的內部表面和開斷電流時弧光的顏色
變化情況，通常情況下該外殼真空泡內部表面顏色不再明亮或者是開斷電流時弧光的顏色變化為暗紅色時常常表明了該真空泡的真空度已經下降，務必要及時的斷開電源進行更換；  4)在停電檢修的過程中要注意斷路器的特性測試，這樣才能保證斷路器正常運轉；  5)對滅弧室進行42kv的工頻耐壓試驗是檢測滅弧室合理有效的方法。基于屏蔽罩電位測量真空度的方法，是真空斷路器真空度在線檢測方法中的一個主要研
究方向。但是，目前還沒有一個基于本方法的實用高真空度測量系統。為了進一步探究斷路器屏蔽罩電位與真空度間的關系，本文借助于由克-莫方程建立的相對介電常數-壓強間的關系，通過有限元分析工具對不同壓強下的真空斷路器進行二維電場分析。

分閘速度的快慢，主要取決于合閘時動觸頭彈簧和分閘彈簧的貯能大小。為了提高分閘速度，可以增加分閘彈簧的貯能量，也可以增加合閘彈簧的壓縮量，這都必然需要提高操動機構的輸出功和整機的機械強度，降低了技術經濟指標。經過多年試驗認為，10kV的真空斷路器，平均分閘速度能保證在0.95～1.2m/s比較合適。彈跳時間合閘彈跳時間是斷路器在合閘時，觸頭剛接觸開始計起，隨后產生分離，可能又接觸又分離，到其穩定接觸之間的時間。這一參數國外的標準中都沒有明確規定，1989年底能源部電力司提出真空斷路器合閘彈跳時間必須小于2ms。為什么合閘彈跳時間要小于2ms呢？主要是合閘彈跳的瞬間會引起電力系統或設備產生L.C高頻振蕩，振蕩產生的過電壓對電氣設備的絕緣可能造成傷害甚至損壞。當合閘彈跳時；同小于2ms時，不會產生較大的過電壓，設備絕緣不會受損，在關合時動靜觸頭之間也不會產生熔焊。合閘的不同期性太大容易引起合閘的彈跳，因為機構輸出的運動沖量僅由首合閘相觸頭承受。分閘的不同期性太大可能使后開相管子燃弧時間加長，降低開斷能力。合閘與分閘的不同期性一般是同時存在的，所以調好了合閘的不同期性，分閘的不同期性也就有了保證。產品中要求合分閘不同期性小于2ms。分、隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。合閘時間是指從操動線圈的端子得電時刻計起，至三極觸頭全部合上或分離止的一段時間間隔。合、分閘線圈是按短時工作制作設計的，合閘線圈的通電時間不到100ms，分閘線圈的不到60ms。分、合閘時間一般在斷路器出廠時已調好，無須再動。當斷路器用在發電系統并在電源近端短路時，故障電流衰減較慢，若分閘時間很短，這時斷路器分斷的故障電流就可能含有較大的直流分量，開斷條件更為惡劣，這對斷路器的開斷是很不利的。所以用于發電系統的真空斷路器，其分閘時間盡可能設計長些為宜。回路電阻回路

---
