注漿管的定位、安裝

1、使用專用塑料卡子將注漿管固定在平整的基面上，固定間距宜為20～30cm；固定點沿注漿管兩側交錯設置，確保注漿管與混凝土主體結構固定可靠。

2、對超過5m施工長度，單獨使用注漿管作為施工縫防水措施時，相鄰分段交叉搭接，其搭接長度不小于5cm；注漿管與止水膠配合使用時，相鄰分段注漿管無需搭接，但其末端間距不大于25cm。

3、注漿管的轉彎半徑不宜小于15cm，轉彎部位應平緩，不得出現折角；

4、注漿管必須與基層密貼設置，任何部位不得懸空；注漿管上覆蓋的混凝土厚度不得小于50mm；

5、注漿導管與施工縫間隔20～30cm高出引出；引出端應設置在方便的，易于接近的位置；注漿導管埋入混凝土內的部分至少應有一處與結構鋼筋綁扎牢固。

6、注漿管安裝完畢后，一旦出現破損部位，應將破損部位割除，在割除部位兩端重新安裝注漿導管；在割除部位設置已經安裝好注漿導管的注漿管，并與兩端原有注漿管進行搭接，有效搭接長度不小于2～3cm（即出漿段長度）。

7、注漿管安裝完畢后，后續工程中應注意對成品進行保護，避免對注漿管的破壞；在注漿管附近綁扎或焊接鋼筋作業時，應采用臨時遮擋措施對注漿管進行保護。

注漿管為了確保橋梁隧道施工的質量，需要使用聲測管作為超聲波的通道來使用，安裝聲測管時需要注意以下幾點：

①在進行聲測管安裝所需的樁孔挖掘之前一定要認真的研究地質資料，分析地質情況，對于可能出現的流沙、流泥以及有害氣體等情況制定針對性的防護措施。

②在樁基施工時，應按照現行的有關規定并結合實際的情況來采取有效的措施，確保樁基施工的有序進行，對于深度大于10米的樁孔應有送風裝置，每次開工前應送風5分鐘。

 ③為了方便井內組織排水，在透水層區段的護壁上會預留有排水孔，以利于接管排水，并在澆鑄混凝土之前進行堵塞，為了保證聲測管在樁中的垂直度，要求每次澆筑完三節護壁后都需要進行一次中心位置的校正。

④正確區分端承裝和摩擦樁等樁基類型，以確定所使用聲測管的類型。

在安裝聲測管時，很容易出現變形的現象，為了杜絕這一現象就需要做到以下幾點：①在聲測管的搬運過程中，要輕拿輕放；②吊裝時避免鋼筋籠的扭曲；③在打混凝土?xí)r避免法蘭撞擊聲測管；④安裝聲測管的時候要確保始終垂直。

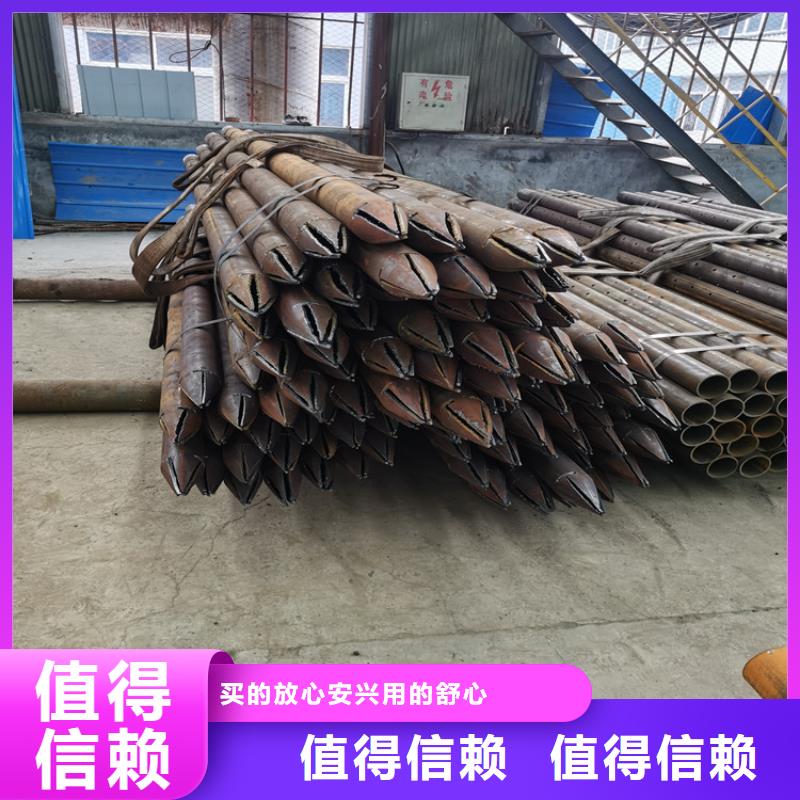

花管注漿管是用帶孔的鋼質花管打入或鉆孔插入土中，再用壓力將漿液注入花管中，漿液從孔中灌入土層，隨后邊或沉下花管并連續注漿，在土中形成加固土，提高地基強度。該方法施工簡單，但注漿時易發生沿管壁冒漿現象，尤其在離地面較淺的部分，無法進行“封頂”注漿。先淺注漿后深注漿，這樣在表層形成一層保護墻后注漿能提高注漿壓力漏漿提高注漿效果。花管注漿的步驟為：鉆孔沉管或采用振動法將花管壓入土層。

若采用鉆孔法，應向鉆孔內灌入封閉泥漿（封孔器封孔），然后插入花管；鉆孔中注入封閉泥漿； 待封閉泥漿凝固后，在移動花管自下向上進行注漿。
