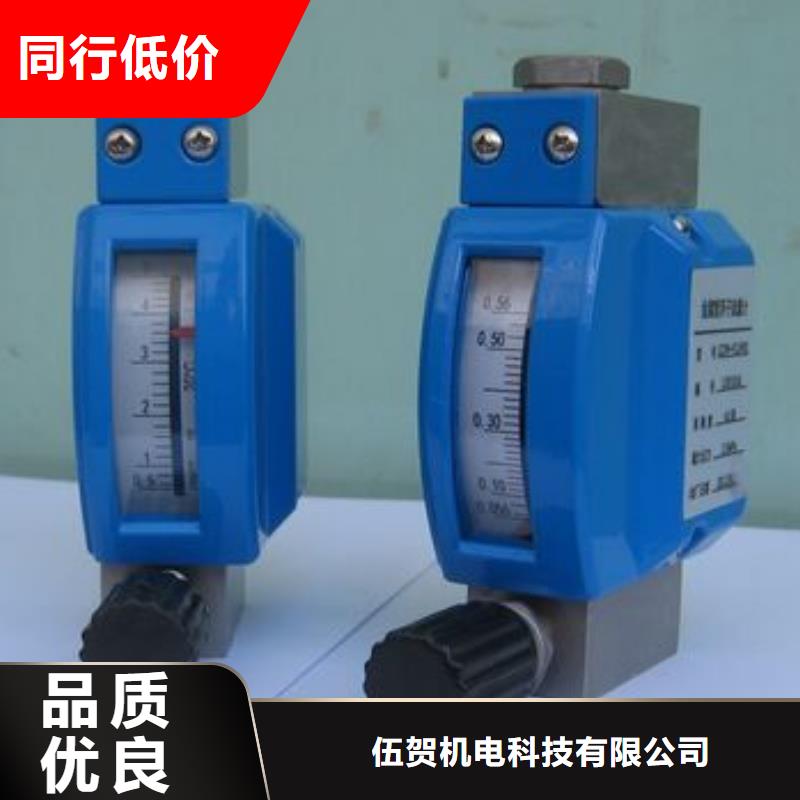

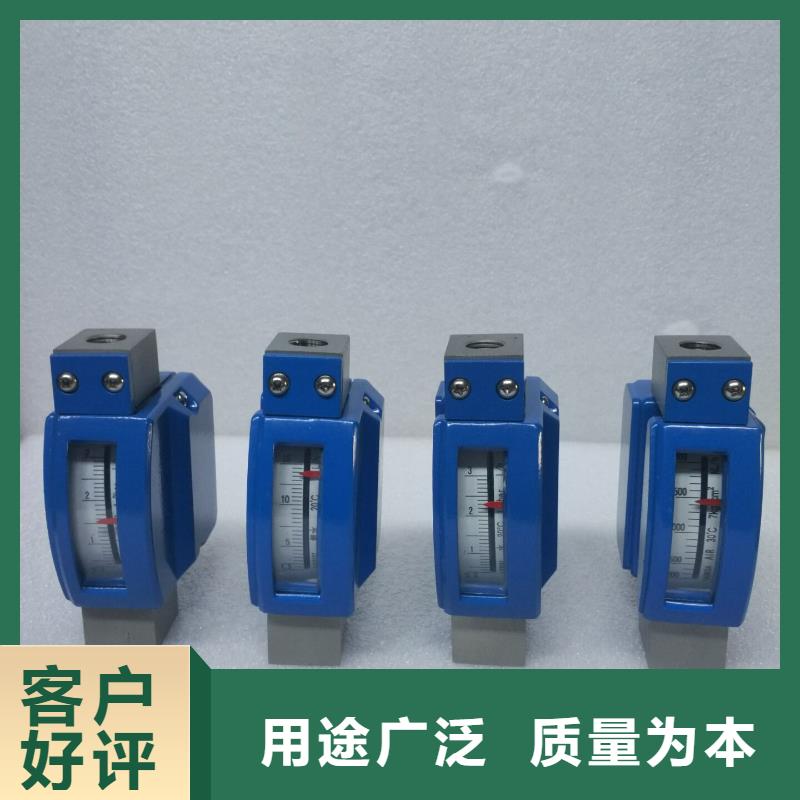

FDK 系列小流量金屬管浮子流量計
一、概述
FDK 系列是小流量金屬管浮子式流量測量儀表，可測量液體、氣體或蒸汽，該儀表采用變面積 式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、 化工、化纖、鋼鐵、食品、輕工、制藥等行業的小流量測量和過程控制。

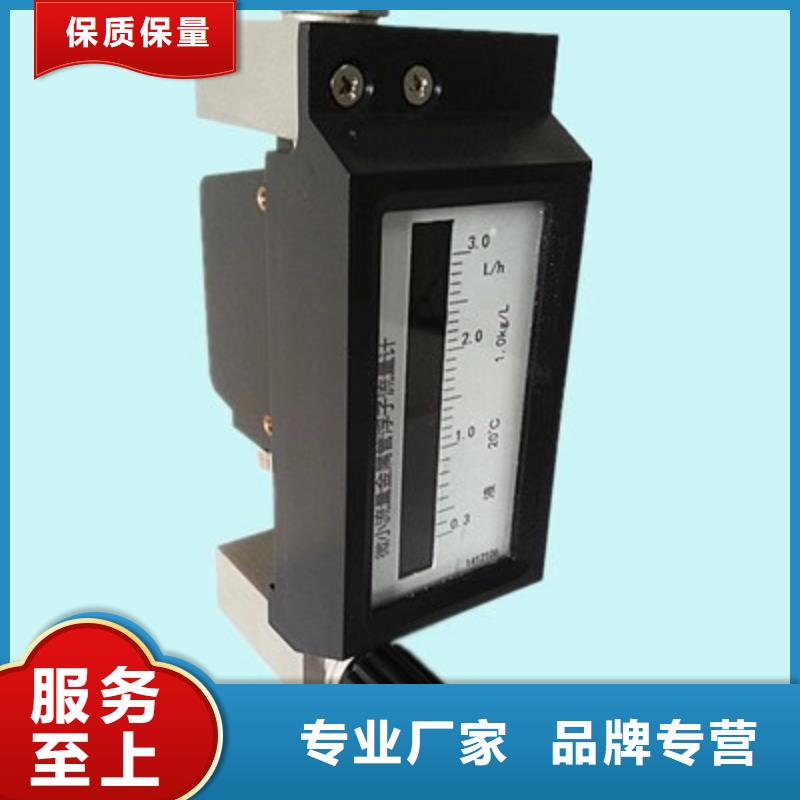

FDK系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；FDK37 系 列為電遠傳型儀表，輸出 4～20mA 電流號（兼容 HART 通訊協議），同時采用 LED 光柱現場指示流量。
二、型號命名
FDK 32/37 水平連接 結構形式（介質流向） 34 垂直連接 /1 1/4”NPT 標準連接 結構形式（介質流向） /2 其它 /R0 304 接液材質 /R1 316L K1 帶一上限報警點 附加功能 K2 帶一下限報警點 K12 帶一上限和一下限報警點 舉例說明：FDK32/1/R0/K1 注：水平連接，接口1/4”NPT,材質304不銹鋼，帶一點上限報警
三、主要技術參數
1、 測量范圍：水（20℃） 0.3～100L/h
空氣（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、準確度等級：4.0,2.5
4、 工作壓力：2.5MPa 或 6.4MPa， 13MPa
5、介質溫度：—80～＋150℃， 250℃
6、環境溫度：—25～＋65℃
7、連接方式：1/4″NPT 內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求 8、限位報警：1～2 個報警開關（可選，防爆等級 ExiaIICT3—T6）
9、電遠傳：電源電壓：24(1±10%)V DC
輸出號：(4～20)mA DC，二線制(兼容 HART 通訊協議) 負載電阻：≤500Ω (24V DC)
10、防護等級：IP65
四、測量范圍
錐管編號 水（20℃ L/h） 空 氣（20℃ 101325Pa L/h） 壓力損失（kPa） K01 — 5～50 1.2 K02 0.3～3 10～100 1.4 K03 0.5～5 15～150 1.5 K04 1～10 40～400 1.8 K05 2.5～25 80～800 3.5 K06 4～40 125～1250 6.5 K07 6～60 200～2000 13 K08 8～80 250～2500 23.5 K09 10～100 340～3400 40
注：用于測量液體時，應保證工作壓力不低于 2 倍 壓損；用于測量氣體時，應保證工作壓力不低于 5 倍 壓損，以使流量計穩定工作。
FDK 系列小流量金屬管浮子流量計
一、概述
FDK 系列是小流量金屬管浮子式流量測量儀表，可測量液體、氣體或蒸汽，該儀表采用變面積 式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、 化工、化纖、鋼鐵、食品、輕工、制藥等行業的小流量測量和過程控制。
FDK系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；FDK37 系 列為電遠傳型儀表，輸出 4～20mA 電流號（兼容 HART 通訊協議），同時采用 LED 光柱現場指示流量。
二、型號命名
FDK 32/37 水平連接 結構形式（介質流向） 34 垂直連接 /1 1/4”NPT 標準連接 結構形式（介質流向） /2 其它 /R0 304 接液材質 /R1 316L K1 帶一上限報警點 附加功能 K2 帶一下限報警點 K12 帶一上限和一下限報警點 舉例說明：FDK32/1/R0/K1 注：水平連接，接口1/4”NPT,材質304不銹鋼，帶一點上限報警
三、主要技術參數
1、 測量范圍：水（20℃） 0.3～100L/h
空氣（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、準確度等級：4.0,2.5
4、 工作壓力：2.5MPa 或 6.4MPa， 13MPa
5、介質溫度：—80～＋150℃， 250℃
6、環境溫度：—25～＋65℃
7、連接方式：1/4″NPT 內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求 8、限位報警：1～2 個報警開關（可選，防爆等級 ExiaIICT3—T6）
9、電遠傳：電源電壓：24(1±10%)V DC
輸出號：(4～20)mA DC，二線制(兼容 HART 通訊協議) 負載電阻：≤500Ω (24V DC)
10、防護等級：IP65
四、測量范圍
錐管編號 水（20℃ L/h） 空 氣（20℃ 101325Pa L/h） 壓力損失（kPa） K01 — 5～50 1.2 K02 0.3～3 10～100 1.4 K03 0.5～5 15～150 1.5 K04 1～10 40～400 1.8 K05 2.5～25 80～800 3.5 K06 4～40 125～1250 6.5 K07 6～60 200～2000 13 K08 8～80 250～2500 23.5 K09 10～100 340～3400 40
注：用于測量液體時，應保證工作壓力不低于 2 倍 壓損；用于測量氣體時，應保證工作壓力不低于 5 倍 壓損，以使流量計穩定工作。
伍賀機電科技(西藏分公司)位于閔行區永平南路203弄。公司主要經營： 恒流閥。公司設有多個大型室內、外貨倉，常年備有大量現貨供應，品種眾多、規格齊全，還可配備其他鋼材品種，熱情為顧客提供服務。本公司秉承“務實、客戶為本”的企業精神，“誠信經營、共同發展”的經營理念，科學管理為先導，完善服務為重點，以合理的價格， 良好的信譽，建立了龐大穩固的客戶群，贏得廣大客戶的支持和信賴，在業界樹立起良好的信譽和口碑，業務范圍遍及全國各地。
