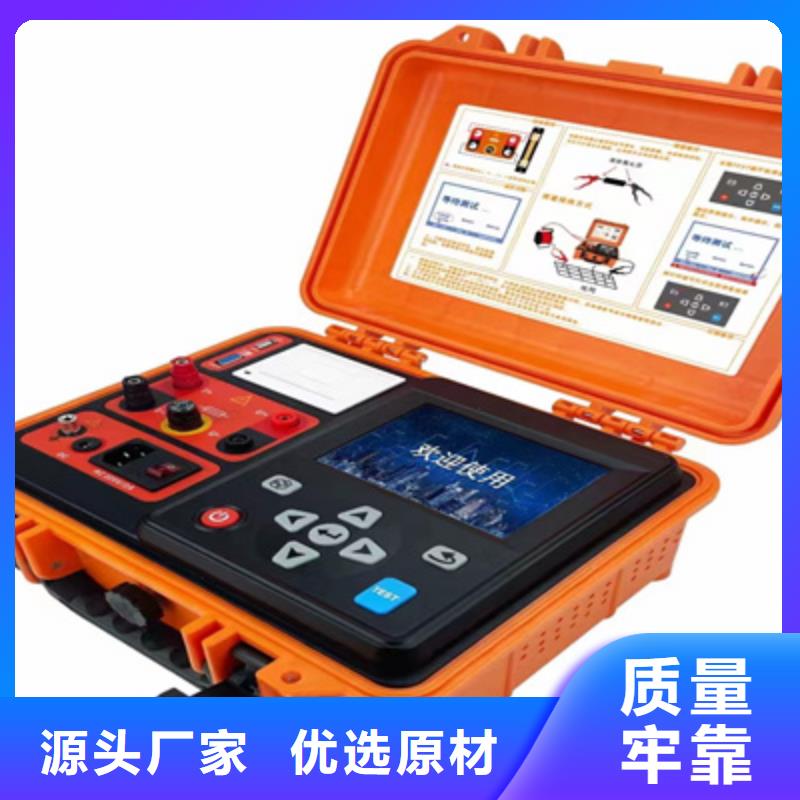

西藏接地導通測試儀、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流有兩種模式：一，內電源模式電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二，外電源模式電流20A可以對不同要求的地網進行各種電流下的測量。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量接觸電壓、跨步電壓、電壓梯度等特性參數4、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、跨步電壓選項設置電流輸出時間控制，可以根據需要隨意設置恒流輸出時間3、存儲采用鍵盤漢字輸入，方便查詢4、跨步電壓完畢，電壓值可以輸入打印5、用外電源模式可以擴展到大電流測量

<西藏>天正華意電氣設備有限公司

西藏接地導通測試儀智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。三、技術指標1、輸出電流： 30A、40A、50A2、輸出電壓：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A檔）100uΩ-250mΩ（40A檔） 50uΩ-200mΩ（50A檔） 5、準確度：5‰±3個字6、工作溫度：-20～40℃7、工作濕度：＜80％RH，不結露8、工作電源：AC220V±10％，50HZ四、操作說明1．面板 圖一 面板2．接線根據被測導線要求，將測試鉗分別對應夾緊被測端子。測試線另一端接對應面板上的電流端子I＋ 、I-和電壓端子V＋、V-。3．菜單選項及按鍵操作接線正確無誤后，打開電源開關，屏幕顯示如圖二。2009-12-29歡迎使用13：20：30圖二等待5秒鐘左右屏幕顯示如圖三所示：選擇電流： 30A導線長度：10.00m線截面積： 50mm2測試 查詢 設置圖三屏幕顯示菜單各選項分別是：（1）“選擇電流”：選擇儀器測試電流，分別為30A、40A、50A，用選擇鍵進行選擇。選擇完成后按確認鍵進入下一選項。（2）“導線長度”：被測接地線兩點間的距離單位： 米默認值： 10.00。當反顯示框在此選項時，可用選擇鍵進行修改，確認鍵確認并將修改處后移，直到修改到一位，按確認鍵完成修改。繼續按一次確認鍵進入下一選項。（3）“線截面積”：被測接地線截面積單位 ：mm2 默認值 ：50，分別為50、70、95、120、35、25、16、10等常用規格的導線截面積，按選擇鍵選中與被測接地線一致的截面積，按確認鍵進入下一選項。（4）“測試”：此選項為儀器的測試項，如果其他選項確定選擇正確后，此處按確認鍵開始測試。（5）“查詢”：此選項的目的是對已存儲的數據記錄進行查詢、打印或者記錄，按確認鍵進入。（6）“設置”：此選項的目的是對時間或者參數進行設置，以保證時間的準確性或測試數據的準確性。

優質西藏智能在線蓄電池充電放電測試儀 源頭廠家
<西藏>天正華意電氣設備有限公司

西藏接地導通測試儀大地網電阻測量儀儀器概述目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題 。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流10A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

優質西藏智能在線蓄電池充電放電測試儀 源頭廠家 <西藏>天正華意電氣設備有限公司

西藏接地導通測試儀測試與操作方法1、接線測量接線，見下圖：將紅色測試線的粗線接到I＋上， 細線接到V＋上， 將黑色測試線的粗線接到I-上，細線接到V-上，紅、黑兩把測試鉗分別夾到接大地網的兩根接地引下線上，并用力摩擦接觸點，確保接觸良好 2、開機、測試、打印接好線后，確認接線正確牢固。開機（開關上I為開，O為關），屏幕顯示如下圖：電流選擇：這時可通過選擇/打印鍵對測試電流進行選擇，每按一下該按鍵，顯示屏會滾動顯示以下幾個界面（界面顯示為可選擇的測試電流，及該電流對應的量程）：測試：選擇好所需測試電流后，按下確認鍵，開始測試，顯示屏顯示“正在充電”。同時電流表指示當前輸出電流值。過幾秒鐘之后，顯示“正在測試”：這時說明已充電完畢，進入測試狀態。幾秒后，就會顯示測試結果，如下圖。注意：此時儀器仍有輸出電流，測試結果也在隨時刷新（此時不可拆線）。打印測試結果：顯示測試結果后，可按住選擇/打印鍵1-2秒，打印機則會輸出打印結果（如不打印，請檢查打印紙是否用完，或打印紙是否安裝正確）。復位：測試完畢后，按復位鍵，儀器電源停止輸出電流，電流表回到零位，這時顯示屏回到初始界面。結束測量：復位之后，關斷電源后拆下測試線與電源線結束測量。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。

<西藏>天正華意電氣設備有限公司 優質西藏智能在線蓄電池充電放電測試儀 源頭廠家

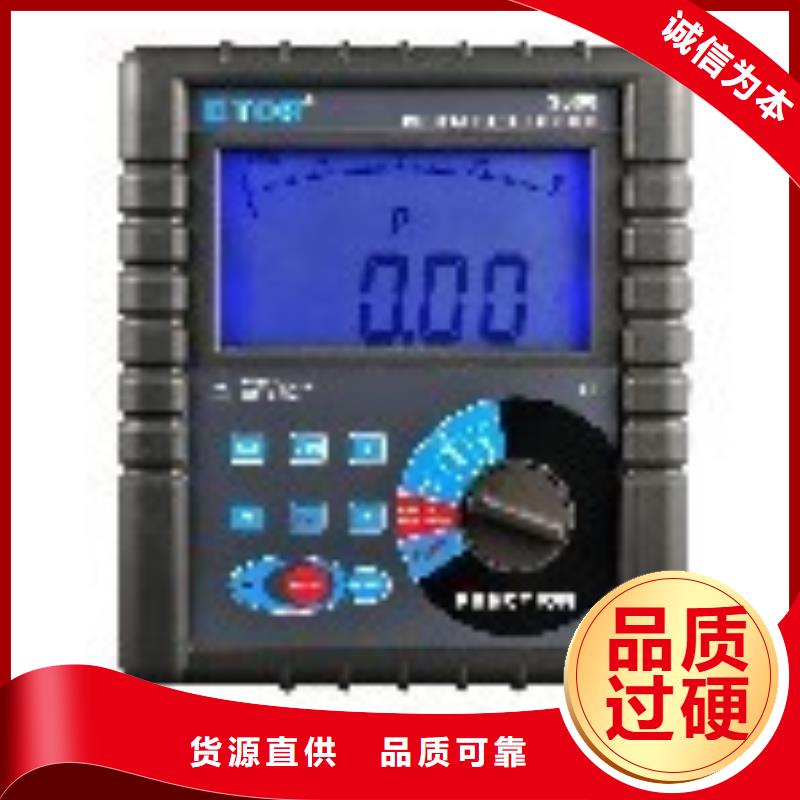

西藏接地導通測試儀能存儲500組數據，電阻測量范圍：0.0001Ω～30KΩ，直流電壓范圍：0.0～1000V，交流電壓范圍：0.0～750V。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。三.量程及精度測量功能量 程精度分辨力直流電阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流電壓0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流電壓0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技術規格功 能金屬構件之間等電位聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試等直流電阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 電阻分辨率0.0001Ω檢測方法四線法測試測試電流≤2A開路電壓≤7V功 率測量功率≤15W直流電壓量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流電壓分辨率0.1V交流電壓量程0.0V～750V AC 精度±1.5％rdg±3dgt交流電壓分辨率0.1V電 源DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上背 光可控灰白屏背光，適合昏暗場所使用

西藏接地導通測試儀 測試電表箱與接地與下線之間的等電位電阻值。4．直流電壓測試輸入儀表直流電壓不能超過1000V。測量直流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“DC”符號）切換到直流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測體的正極，黑測試線與COM端(P2)相連另外一端接被測體的負極，LCD顯示實時直流電壓值。5．交流電壓測試輸入儀表交流電壓不能超過750V。測量交流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“AC”符號）切換到交流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測的火線，黑測試線與COM端(P2)相連另外一端接被測的零線，LCD顯示實時交流電壓值。6．背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。7．報警設置開機后，短按“ ”鍵，開啟、關閉報警功能。短按“SET”鍵可以設置電阻報警值，按“ ”鍵移動光標，通過按“ ”或“ ”鍵改變當前數字大小，，再按“SET”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表顯示 符號，并發出“嘟--嘟--嘟--”報警聲。

<西藏>天正華意電氣設備有限公司 優質西藏智能在線蓄電池充電放電測試儀 源頭廠家

西藏接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變為“0”繼續循環） ，當變為5之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變為“.”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變為全部反顯，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

<西藏>天正華意電氣設備有限公司

西藏接地導通測試儀須知感謝您購買了本公司的接地引下線導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表都應注意。出于您的考慮，請僅使用隨設備所附帶的導線和配套附件(符合IEC61010-031(2002) 標準)。使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。測試前請先確保被測試品不帶電。測試過程中，嚴禁接觸被測試品及正在測試的回路。確認測試線與儀表及被測物之間已緊密連接。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。不能觸摸輸出插孔，以免觸電。注意本儀表面板及背板的標貼文字及符號。請勿將儀表長時間放置在高溫潮濕、日光直射的環境下。拆卸、維修以及使用本儀表，都必須由有授權資格的人員操作。請勿在易燃性場所測試，火花可能引起爆炸。儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。儀表長時間放置不使用，請每2個月給電池充電一次。僅使用生產商所提供的電源適配器或電池組，它們具有特定等級。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊上的符號“ ”是危險標志，使用者必須依照指示進行操作。儀表及手冊中的符號“ ”是極其危險標志，使用者必須嚴格依照指示進行操作。

<西藏>天正華意電氣設備有限公司 優質西藏智能在線蓄電池充電放電測試儀 源頭廠家

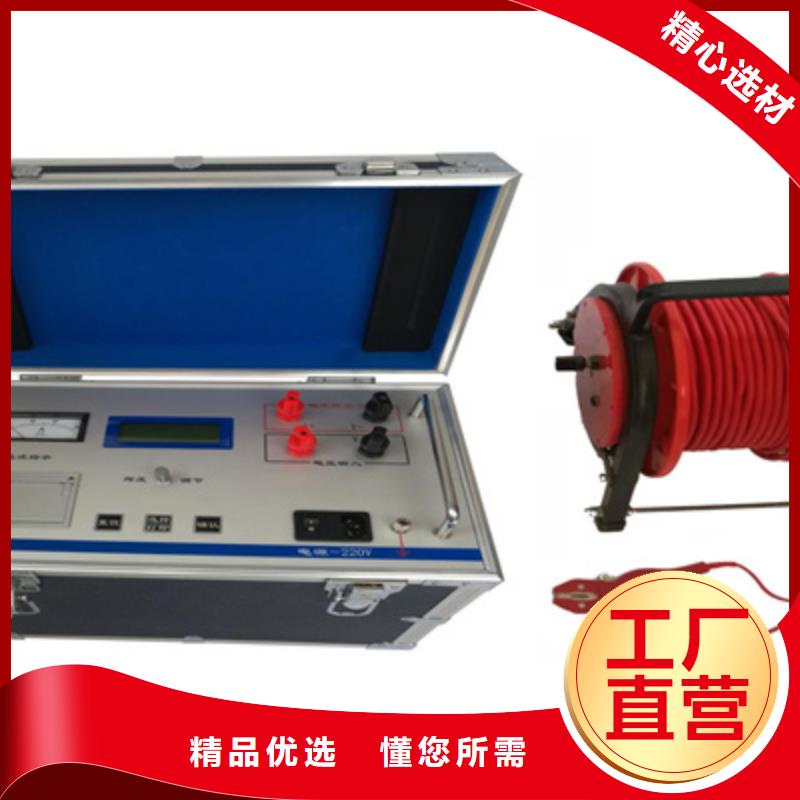

西藏接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打印：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

<西藏>天正華意電氣設備有限公司 優質西藏智能在線蓄電池充電放電測試儀 源頭廠家

西藏接地導通測試儀．數據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．數據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監

<西藏>天正華意電氣設備有限公司 優質西藏智能在線蓄電池充電放電測試儀 源頭廠家 <西藏>天正華意電氣設備有限公司

西藏接地導通測試儀能存儲500組數據，電阻測量范圍：0.0001Ω～30KΩ，直流電壓范圍：0.0～1000V，交流電壓范圍：0.0～750V。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。三.量程及精度測量功能量 程精度分辨力直流電阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流電壓0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流電壓0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技術規格功 能金屬構件之間等電位聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試等直流電阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 電阻分辨率0.0001Ω檢測方法四線法測試測試電流≤2A開路電壓≤7V功 率測量功率≤15W直流電壓量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流電壓分辨率0.1V交流電壓量程0.0V～750V AC 精度±1.5％rdg±3dgt交流電壓分辨率0.1V電 源DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上背 光可控灰白屏背光，適合昏暗場所使用

---
