新疆變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。

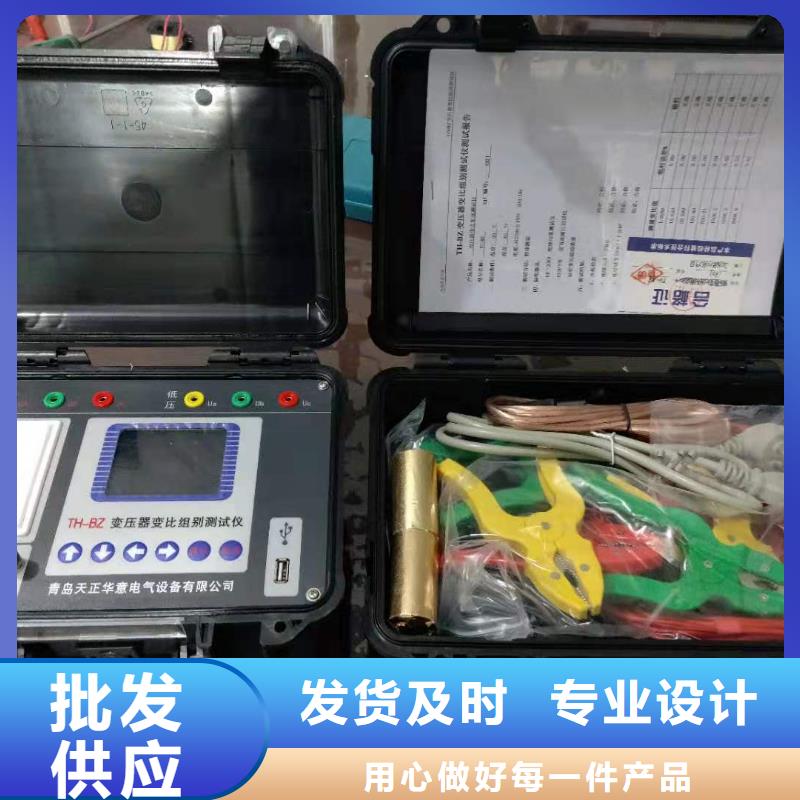

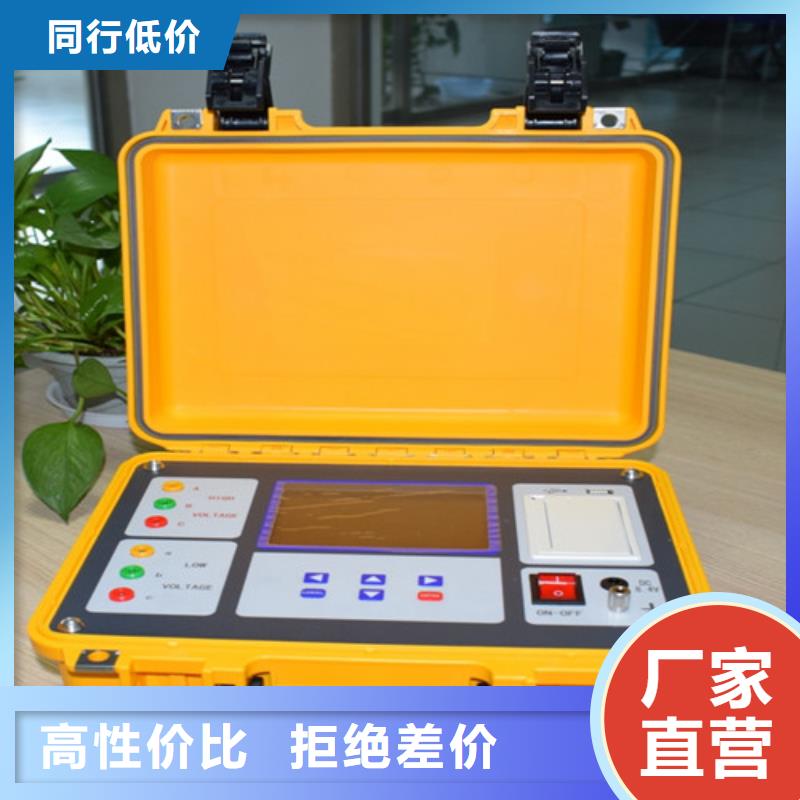

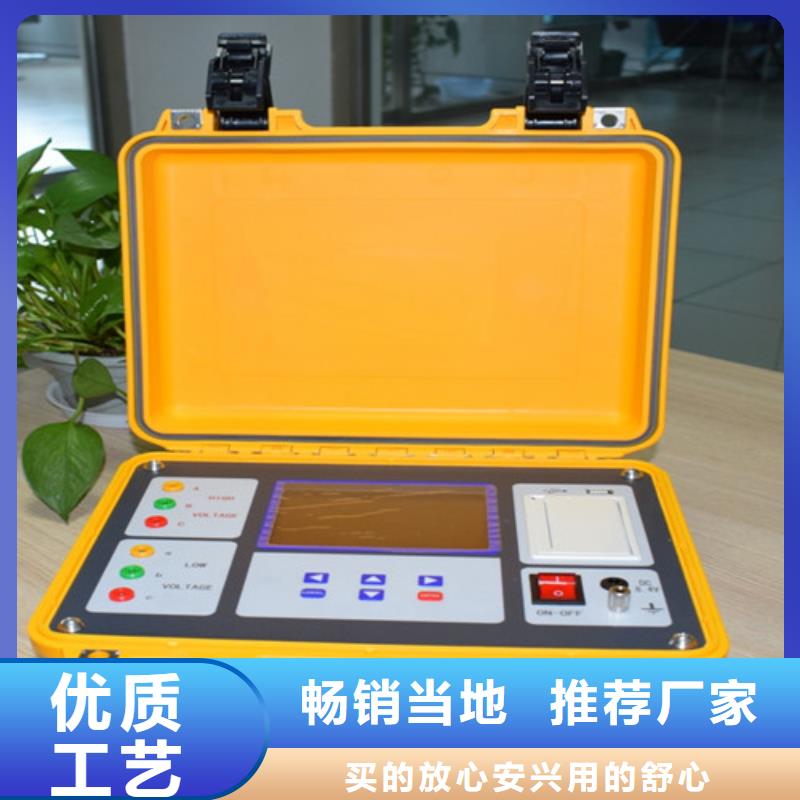

新疆變壓器變比測試儀結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀正面圖儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。3、狀態指示燈說明其中狀態指示燈有6個，具體用途為：電源：儀器工作電源接通指示，開機亮起；運行：儀器正常運行時亮起，閃爍；測量：測量過程中亮起并閃爍，測試結束后滅掉；通訊：預留功能燈；U盤：USB接口插上U盤并識別后亮起；故障：當儀器自檢發現有故障時亮起；4、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。

新疆變壓器變比測試儀參數測量點擊參數測量按鈕可進行變比測量，如下圖：點擊開始按鈕開始測試，大約3秒鐘左右測試完成并顯示測試結果，一次二次為被試變壓器的一次二次電壓，角度為一次二次的電壓夾角（可折算點數），變比為實測變比，誤差為與標準變比的誤差，分接位置為儀器測出的當前分接，接線方式也是實測接線方式。點擊保存系統提示保存到哪個分接記錄，選擇正確的分接可將當前測試結果保存到數據庫中。如下圖：斯科特和逆斯科特變壓器為兩相變比，顯示在BC和CA相。5.3波形圖測試開始后并在完成測試前，點擊波形圖按鈕可顯示當前所施加的變壓器一二次的電壓波形。如圖：按U1、U2、U3、I1、I2、I3相應按鈕可選擇顯示或關閉那路波形圖，點擊【＋】、【-】按鈕可放大縮小波形，【】可拉伸波形，移動下方滑塊可移動波形。5.4諧波分析測試開始后并在完成測試前，點擊諧波分析按鈕可分析一二次各相電壓的諧波含量。如圖：如圖設置顯示U1的諧波，按【】可循環顯示 1—32次諧波含量和百分比5.5記錄查詢點擊記錄查詢按鈕，可查詢并打印測試結果，還可導出到優盤或上傳至計算機，如下圖：左側顯示數據庫的記錄數，右側可顯示某一條記錄的詳細信息，點主滾動條可上下或左右滾動屏幕以便顯示所有信息，選中某條記錄點擊打印按鈕可通過串口或藍牙打印機現場打印測試結果。插入優盤點擊導出，可將整個數據庫導出到優盤（插入優盤要等待兩三秒鐘，使儀器檢測到優盤）。優盤數據庫采用Dbase3數據庫格式，可用excel電子表格直接打開編輯打印等，無需安裝后臺管理軟件，使用戶的管理更方便。

新疆變壓器變比測試儀一．主要特點：變比組別測試儀檢定裝置是專門為變壓器，互感器變比組別測試儀檢定校準所設計的標準檢定器具，參考GB1094.1-1996《電力變壓器 部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程，專門針對數字式變比組別測試儀校驗要求研制的標準設備。儀器可以在200V電壓下完成變比檢定校驗工作，由七個十進制調節盤，實現任意變比比率值設定。由三個調節盤組合，實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具，由三組單相比例標準通過開關組合連接。設備操作簡單，性能可靠、抗干擾能力強。 二．技術指標：1 ：整機通用技術指標①電壓比率量值準確度級別：0.01級②輸入電壓范圍：0V～240V③輸出電壓比率范圍：1.000000～100000④輸出組別變比范圍：10、100、1000、⑤輸出組別變比精度：0.05％⑥連接組別設置范圍：D/y、D/d、D/z、Y/y、Y/d、Y/z、三、操作指南 面板端子說明a、變比校準部分標準面板右邊A、X、Ao、Xo、0-200V、x接線端子，其中A、X 與Ao、Xo端子（分別為雙級電壓互感器勵磁繞組，比例繞組輸入端，采用并聯連接方式）組合為初級輸入電壓信號輸入端。0-200V、x端子為設定比率次級電壓信號輸出端。

新疆變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到57次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）方向重合。測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

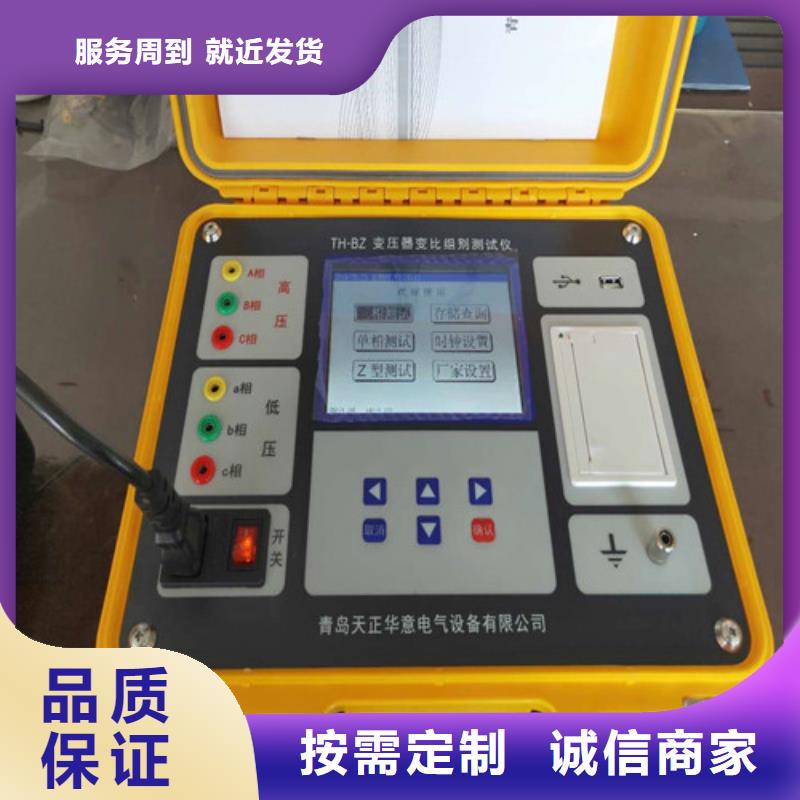

新疆變壓器變比測試儀?使用操作所有測試線和電源線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏，如下圖所示。編號 說明1 顯示日期時間。2 顯示外設和當前操作狀態。插入優盤時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。3 儀器主菜單操作區，通過方向鍵選編號 說明3 擇相應功能，按“確認”鍵進入相應功能菜單。針對三相變壓器進行變比、組別測試。針對單相PT、單相變壓器、單相CT進行變比、極性測試。專門針對Z型變壓器進行變比、組別測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放。4 SV：顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。針對 功能及操作進行詳細說明，其它功能及操作可參考此部分說明。?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試。?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。以 為例進行說明，進入“盲測功能參數設置”屏，如下圖。編號 說明1 一級操作目錄，通過“上下”鍵選擇這些功能，當這些功能被選定后，按“左右”鍵選擇對應功能的參數。 小提示：光標在一級操作目錄下，可按“確認”鍵將光標快速跳轉到按鈕，可快速啟動測量。

新疆變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到57次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）方向重合。測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

新疆變壓器變比測試儀 在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。“三相變比測試結果”屏如下圖。編號 說明1 對應的測試相別。2 對應的實測變比值。3 儀器自動計算的誤差值。4 實測的高、低壓聯結方式和組別。5 實測的當前分接位。編號 說明6 菜單選擇區域。按“左右”鍵移動光標選擇相應功能，按“確認”鍵執行當前所選功能，按“取消”鍵返回上一屏。繼續進行變比測量。將當前的測試結果通過內置打印機打印。將當前的測試結果保存到本機或保存到外接優盤。小提示：保存到優盤的數據為WORD格式，可直接用OFFICE打開進行編輯或打印。7 注意事項?對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。?有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。?本儀器分接位置的設置按高壓側調壓設計，是假設1分接為電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。?三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y--d接線的匝比值等于變比值除以，D--y接線的匝比值等于變比值乘以。

新疆變壓器變比測試儀操作使用說明 5.1 測試接線根據被試試品的情況正確連接測試線。5.1.1 變比測試接線（只測變比項目試驗）5.1.1.1單相變壓器或單相PT測試接線高壓測試端測試線（較長）的黃、綠測試鉗接被測試品的高壓端；低壓測試端測試線（較短）的黃、綠測試鉗接被測試品的低壓端。5.1.1.2單相CT測試接線高壓測試端測試線（較長）的黃、綠測試鉗接被測試品的二次側；低壓測試端測試線（較短）的黃、綠測試鉗接被測試品的一次側。5.1.1.3三相變壓器測試接線高壓測試端測試線（較長）的黃、綠、紅測試鉗接被測試品高壓端的A、B、C套管；低壓測試端測試線（較短）的黃、綠、紅測試鉗接被測試品低壓端的a、b、c套管。5.1.2 直阻測試接線（只測直阻項目試驗）高壓測試端測試線（較長）的黃、綠、紅、黑測試鉗接被測試品高壓端的A、B、C、O套管（如無中性點O套管，將黑色測試鉗懸空即可）。；低壓測試端測試線（較短）的黃、綠、紅測試鉗接被測試品低壓端的a、b、c套管。5.1.3 直阻＋變比測試接線同直阻測試接線。5.2 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。 打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

新疆變壓器變比測試儀 測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【?】鍵進入圖九的接線提示屏，按照圖示接線。圖九、單相變壓器測試接線提示屏接線完成后按【?】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖十中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，實測相角，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。圖十、單相變壓器測試接線結果屏6．Z型變測試（注：此界面平時不用，做Z型變用三相變壓比界面）進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“Z型變壓器”測試項按【?】鍵進入如圖十一所示的接線圖屏，按照圖示要求接線完成后按【?】鍵，儀器開始 “Z型變壓器”自動測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十二所示。圖十一、Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖十二所示屏幕左側包括：高壓側三相的電壓，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。
