安徽蕪湖絕緣電阻測試儀 使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查測試儀電量是否充足； 3.使用本測試儀帶電檢測絕緣子時應遵守《GB26859-2011電力工作規程 電力線路部分》； 4.不得使用該測試儀帶電檢測少于三片的絕緣子； 5.帶電檢測35kV及以上電壓等級的絕緣子時，當發現同一串中的零值絕緣子數達到表1時，即應停止檢測。如果絕緣子串的總片數超過表1的規定時，零值絕緣子片數可相應增加。電壓等級零值片數表1 一串中允許零值絕緣子片數6.在檢測過程中兩探頭間有高壓,嚴禁人體接觸； 7.測量結束取下探頭時，必須在關閉電源后將兩探頭短接放電后再操作操作（勿同時接觸兩個探頭）； 8.防止劇烈震動、碰撞或高空跌落； 9.嚴禁拆卸機殼； 10.避免雨淋、水滴、潮濕環境； 11.工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上。12、手持接收機充電過程中，電源鎖必須在開鎖狀態。13、測試儀的探頭有一個帶紅色的標識接高壓端。14、儀器配有1KG的標準電阻，使用前請用標準電阻校驗儀器準確度，若誤差偏大請聯系廠家校準。

安徽蕪湖絕緣電阻測試儀 本型絕緣電阻表檢定裝置是依據JJG1005—2005《電子式絕緣電阻表檢定規程》、JJG622—1997《絕緣電阻表（兆歐表）檢定規程》的有關檢定項目要求，并參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用技術條件中的相關內容設計制造的專用設備，用于檢定電子式絕緣電阻表的示值誤差、跌落電壓（Ud）,短路電流。與本公司生產的恒速器（THCY3型）配合可檢定指針式兆歐表的示值誤差、開路電壓（Uk）、中值電壓（Uz）、峰值電壓（Uf）。具有結構緊湊、性能穩定、使用方便等特點。是各工礦、企事業單位用來檢定各類絕緣電阻表的理想設備。二、主要技術指標 本絕緣電阻表檢定裝置主要用來檢定額定電壓≤5000V的各類絕緣電阻表，也可在絕緣電阻表生產、修理中作標準器具。其電阻器部分可單獨使用。數字表部分可測8000V的直流電壓。

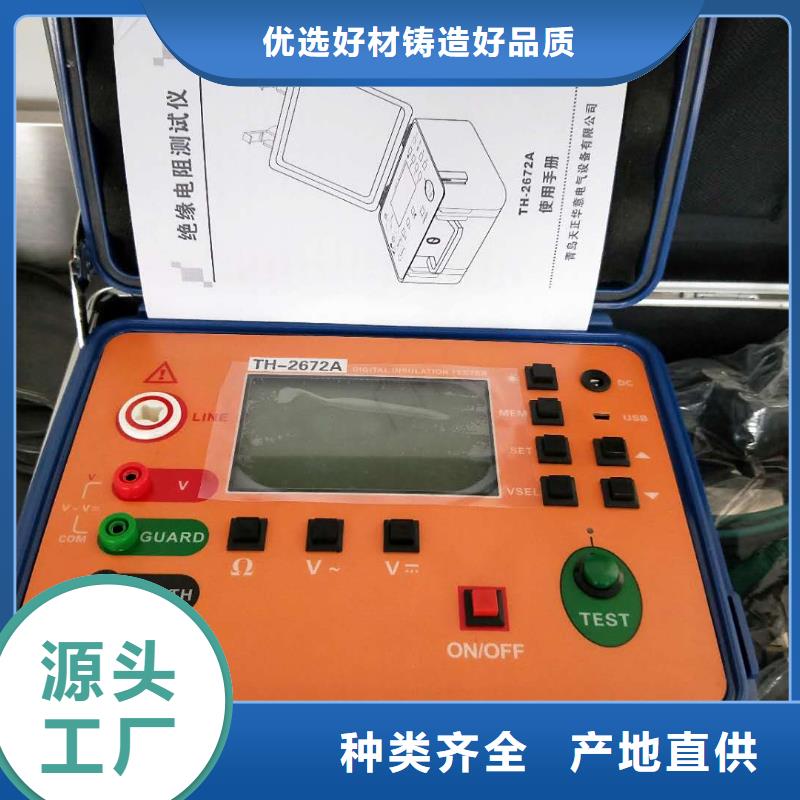

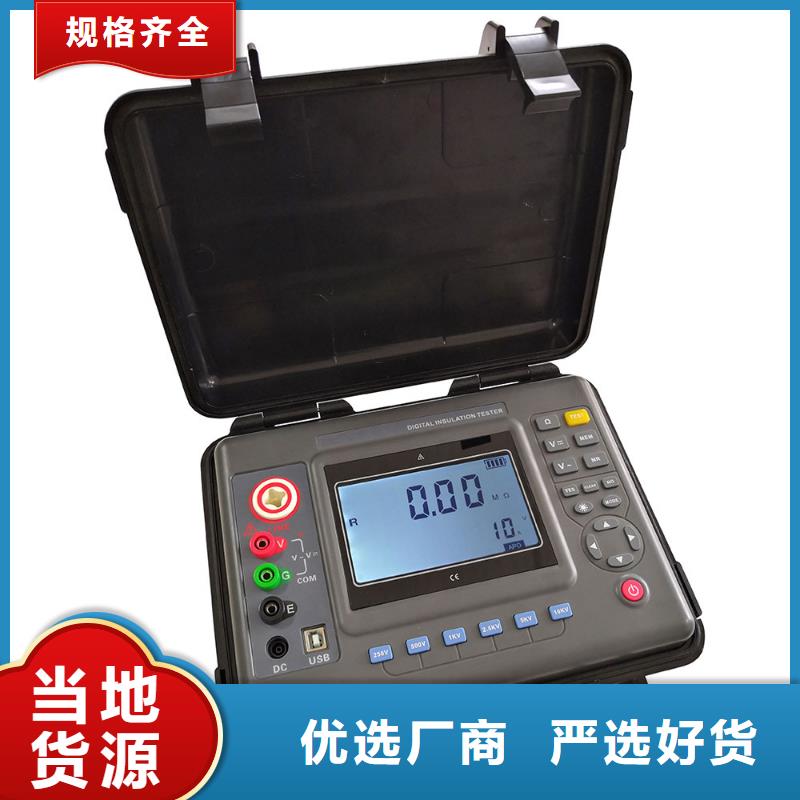

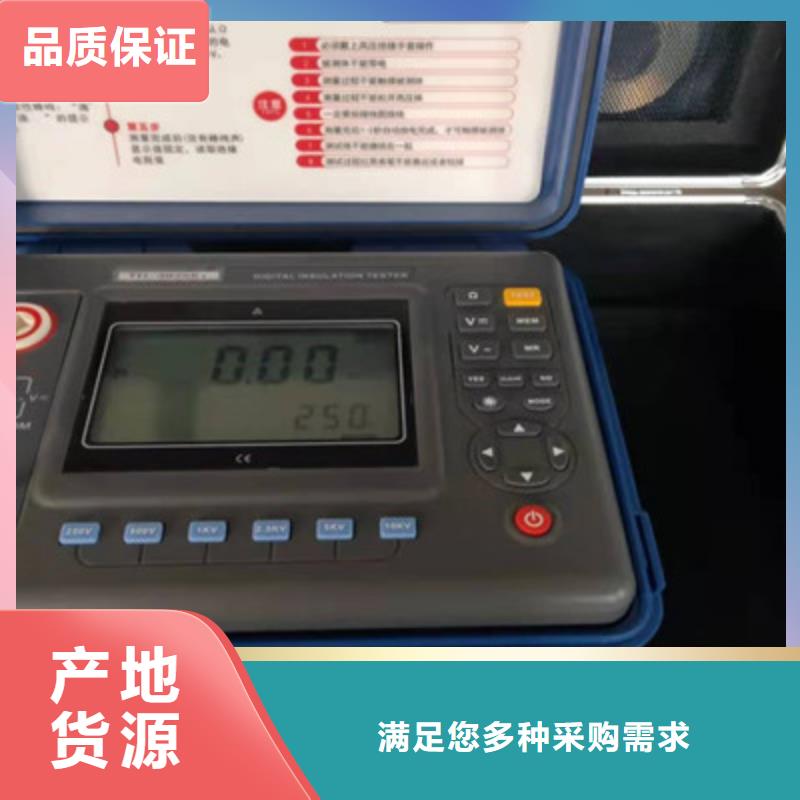

安徽蕪湖絕緣電阻測試儀 測量原理絕緣電阻測量采用電壓發生器產生一個電壓V，施加到電阻兩端，通過測量在電阻兩端流動電流I，并根據公式R＝V/I計算接地電阻值R。七．操作方法1．開關機按POWER鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足才能保證測量的精度。3．直流電壓測試輸入儀表直流電壓不能超過1000V。測量時按一下按鍵切換到直流電壓測試模式，將綠表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。4．交流電壓測試輸入儀表交流電壓不能超過750V。測量時按一下按鍵切換到直流電壓測試模式，將綠筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。c5．絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 為了保證測量精度測試時不要把測試線纏繞在一起。保證絕緣電阻精度的溫濕度值絕緣電阻范圍 保證絕緣電阻精度的濕度值 保證絕緣電阻精度的溫度值0Ω-100MΩ ＜85％ RH(無凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(無凝露) 21GΩ-1000GΩ ＜65％ RH(無凝露) 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。
