蓄電池活化儀廠家直供 <武威>天正華意電氣設備有限公司

武威蓄電池充放電測試儀儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印技術參數產品型號TH-220/06充放電檢測方式蓄電池脫離系統放電電流0~60A放電電流精度（分辨率0.1A精度1A）充電電流0~60A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池?cái)?shù)根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

<武威>天正華意電氣設備有限公司 蓄電池活化儀廠家直供

武威蓄電池充放電測試儀（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示: 5.2.2 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。5.2.3 單體模塊連接步驟：步：確定整個電池組需要使用單體模塊數量。?模塊數量＝整個電池組節數/一個單體模塊所能監測節數，未整除的，模塊數量需要加1.?舉例：如電池組電池節數節，配置的單體模塊所能監測6節，110/6＝18.33個，未整除，所以需要使用的模塊數量＝19個。第二步：連接單體模塊與電池的連線。（單體模塊從1號模塊開始）?單體模塊與單體電池連接，請用戶按照對應的電池編號進行采集連接！先采集線與電池的連接，后給模塊供電。?電壓采集線與電池接線順序?yàn)椋阂噪姵亟M正極為接線起始端，從電池組正極開始按照“紅、綠01、綠02......綠05、綠06、綠07、黑”依次接線。使用多個單體模塊時，按單體模塊編號，從前到后，單體模塊所有采集線全部連接上，一個模塊多余的采集線，不用連接，也可一起短接到電池負極（供電電源：壓差±8V以上）。6節及以上電池模塊接線圖電池不足6節模塊接線圖注意：模塊從電池取電，小可監測電池?cái)?shù)據1-6節，取電線為紅色線和黑色線，建議模塊取電范圍12-24V供電為，接線過程中不可接錯和接反，否則有可能燒壞模塊。?

<武威>天正華意電氣設備有限公司 蓄電池活化儀廠家直供

武威蓄電池充放電測試儀 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異常或人為終止操作均可停止放電操作；3、在線監測功能：a. 在線監測功能用來對電池組及單節電池進行實時的監測及極限報警提示；監測信息包括整組電壓、單節電池電壓及監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組及單體電壓報警極限提醒用戶電池狀態信息；4、 恒流放電和恒功率放電；5、在線實時監測電池組及單節電池的電壓、電流、等參數；6、儀表可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。主機內置存儲器，可直接在軟盤上讀取、存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。7、 測試參數、終止條件設置靈活，方便測試，測試中可隨時修改設置參數；測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。8、可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。9、內置GSM短信模塊，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力（選配）。10、人性化的操作界面，

<武威>天正華意電氣設備有限公司
蓄電池活化儀廠家直供 <武威>天正華意電氣設備有限公司

武威蓄電池充放電測試儀額定容量/AH：請按實際測試蓄電池額定整組電壓選擇該參數值。整組電壓：請選擇實際所測蓄電池組的額定電壓選項。該選有：“12V”、“24V”、“36V”、“48V”、“72V”、“110V”、“220V”、“240V”、“380V”、“480V”、“600V”這幾個選項。請勿選錯該選項，因?yàn)樵诔?放電界面的波形圖表的值會由它決定！單體電壓：請選擇實際所測蓄電池組的額定電壓選項。該選有：“2V”、“4V”、“6V”、“12V”這幾個選項。電流傳感器：可選擇為“內部電流傳感器”和“外部電流傳感器”，當使用在線式放電功能時，這里必須選擇為“外部電流傳感器”。否則為“內部電流傳感器”，請勿選錯！允許單體故障數：在充/放電測試過程中，如果單體電壓低于“小單體電壓”值的數量大于該值，則放電儀自動停止放電，并報“單體電壓低”故障。修改好相應的模版參數后，點擊按鈕，再次回到模版選擇界面，這時再點擊按鈕，即可進入到相應的測試界面。5.2 放電操作進行放電測試開始前，請先按實際工作條件的電池參數，填入正確的參數和報警終止測試值，以便系統能根據您的輸入?yún)?shù)進行合適的判斷。放電容量：在放電過程中如果已放容量大于該設定值，系統將停止放電，并報告放電容量完成。放電時長：在放電過程中如果已放時長大于該設定值，系統將停止放電，并報告放電時長完成。單體低限：如果在測試模版中的“允許單體故障數”設為1時，在放電過程中如果小單體電壓低于該設定值，系統將停機，并報單體電壓低狀態。如果在測試模版中的“允許單體故障數”大于1時，比如為5，則低于該值單體電壓的數據大于等于該值時，設備將自動停止，并報告單體電壓低狀態。

武威蓄電池充放電測試儀接線順序接反了，按從0號到6，應從正極開始3模塊指示燈不亮模塊紅黑夾子小需要取電8V以上。4模塊指示燈慢閃，單體接收不到數據充放電儀上的模塊數量填寫錯誤、模塊地址超過范圍。5連接放電電纜時，蜂鳴器鳴叫放電電纜正負接反6放電電流正常，電壓不下降蓄電池組沒有脫離系統7放電時電流不受控制請確認內外部電流傳感器選擇正確8放電電流故障空氣斷路器未合上、放電電終版未接或電池容量太小，放電電流不足9過溫故障確認放電儀的擺放，注意通風及熱量流向10上電后，合上空開就有電流可能放電電路燒壞，需要返廠。11數據存不進去機器重啟，不要在放電過程中進行內部存儲和外部存儲的切換操作聲明本公司將適時對測試儀進行技術性能的改進和完善。同時，本說明書隨著產品的升級改進，局部可能會有所變動。如有變更，恕不另行通知。單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<武威>天正華意電氣設備有限公司 蓄電池活化儀廠家直供
蓄電池活化儀廠家直供 <武威>天正華意電氣設備有限公司

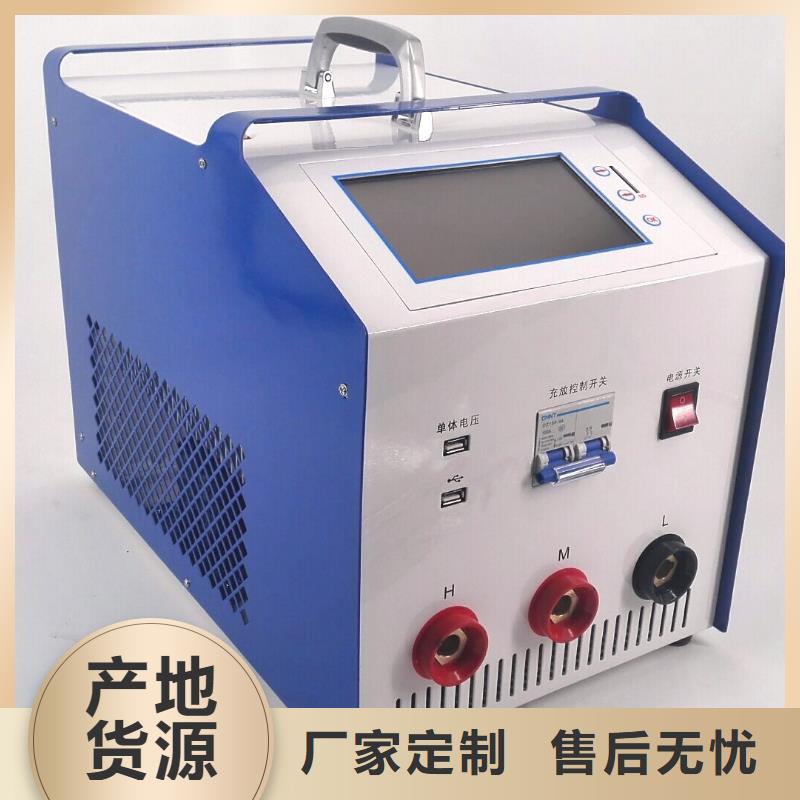

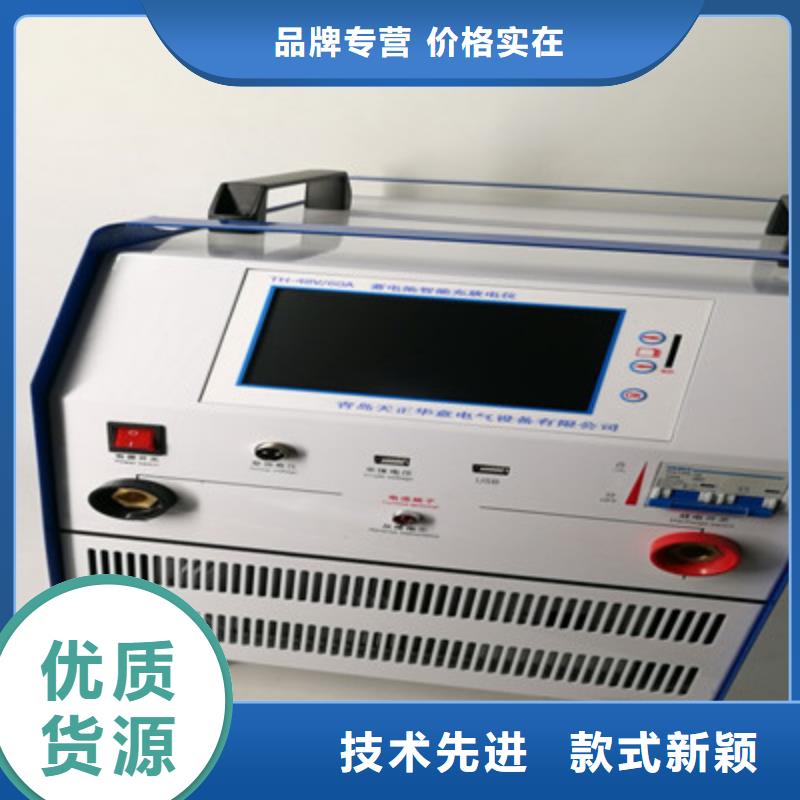

武威蓄電池充放電測試儀：主機接入AC220V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手外部通訊擴展接口7英寸觸摸式液晶屏USB數據接口交流輸入接口＋設備電源開關電池正極接入口 電池負極接入口 移動萬向輪3.2.2 操作顯示屏四、功能概述1.具備放電容量測試功能；2.具備放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相交流220V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。

武威蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池?cái)?shù)據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。

<武威>天正華意電氣設備有限公司
蓄電池活化儀廠家直供 <武威>天正華意電氣設備有限公司

武威蓄電池充放電測試儀維護工作普遍面臨的問題：維護人員越來越精減，維護工作量越來越大。產品的設計理念就是：幫助用戶----降低維護工作量，降低維護工作強度，提高維護測試效率。該產品集蓄電池恒流放電，單體監測，容量快速分析，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的助手。蓄電池組充放電一體機＝蓄電池組恒流放電＋單體電池電壓監測＋快速剩余容量分析＋蓄電池組智能充電.二、主要功能及特點智能三階段充電；1充電功能：a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點；b. 用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息；在充電過程中可重新修改充電參數；c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異?；蛉藶榻K止操作均可停止充電操作；2、 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異常或人為終止操作均可停止放電操作

<武威>天正華意電氣設備有限公司 蓄電池活化儀廠家直供

武威蓄電池充放電測試儀單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。5.3 產品操作說明產品操作測試界面開機進入主界面選擇工作模式：放電點擊放電測試圖標進入放電界面設置電池參數應用后啟動測試?！半妷骸薄半娏鳌薄叭萘俊北眍^會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化?！啊眻D標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改充放電參數?！邦A(yù)放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值?！邦A(yù)放時間”填入被測電池組需要放電檢測的時長?！皢喂?jié)下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。“充電電流”填入被測電池組需要充電的電流，分別填入恒流階段，恒壓階段，浮充階段電流?！俺潆婋妷骸?填入被測電池組需要充電的電壓，分別填入恒流階段，恒壓階段，浮充階段電壓?！半娏鏖撝怠碧钊氡粶y(cè)電池組恒壓階段，浮充階段下限電流。“充電容量”填入被測電池組充電預充總?cè)萘奎c(diǎn)擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。

<武威>天正華意電氣設備有限公司 蓄電池活化儀廠家直供 蓄電池活化儀廠家直供 <武威>天正華意電氣設備有限公司

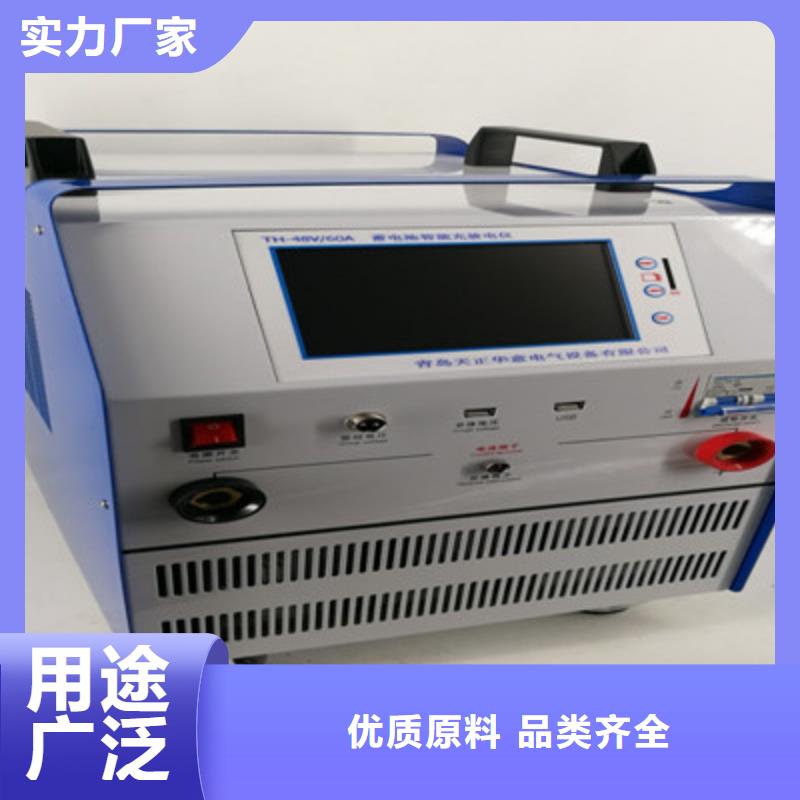

武威蓄電池充放電測試儀：主機接入AC220V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手外部通訊擴展接口7英寸觸摸式液晶屏USB數據接口交流輸入接口＋設備電源開關電池正極接入口 電池負極接入口 移動萬向輪3.2.2 操作顯示屏四、功能概述1.具備放電容量測試功能；2.具備放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相交流220V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。

武威蓄電池充放電測試儀產品特點?7寸彩色觸摸液晶顯示器，中英文雙語言顯示，適合國內外客戶使用。?主機具備USB接口，可用U盤讀取存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。?本機具有2G超大容量?jī)?nèi)部數據存儲空間，解決了外出試驗時忘帶U盤的煩惱。?采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更，，不會有一般放電電阻的紅熱危險現象。?內部控制器采用雙CPU協同工作，限度地保證測試的，可靠及準確性。當其中一個CPU故障時，另一個CPU會發出報警，并執行關機程序。?本機內部記憶裝置采用FLASH ROM設計，測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。?帶中文后臺分析軟件，可自動將測量數據導成WORD格式，方便基層工程師制作測試報告和對歷史數據管理進行有效管理。?外觀設計：采用單手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。?具有快速連接功能，操作使用簡單。產品拓展?可選在線補償式放電功能：在線放電時，主機顯示電流＝電池組放電電流＝主機內部假負載電流＋實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電。

<武威>天正華意電氣設備有限公司

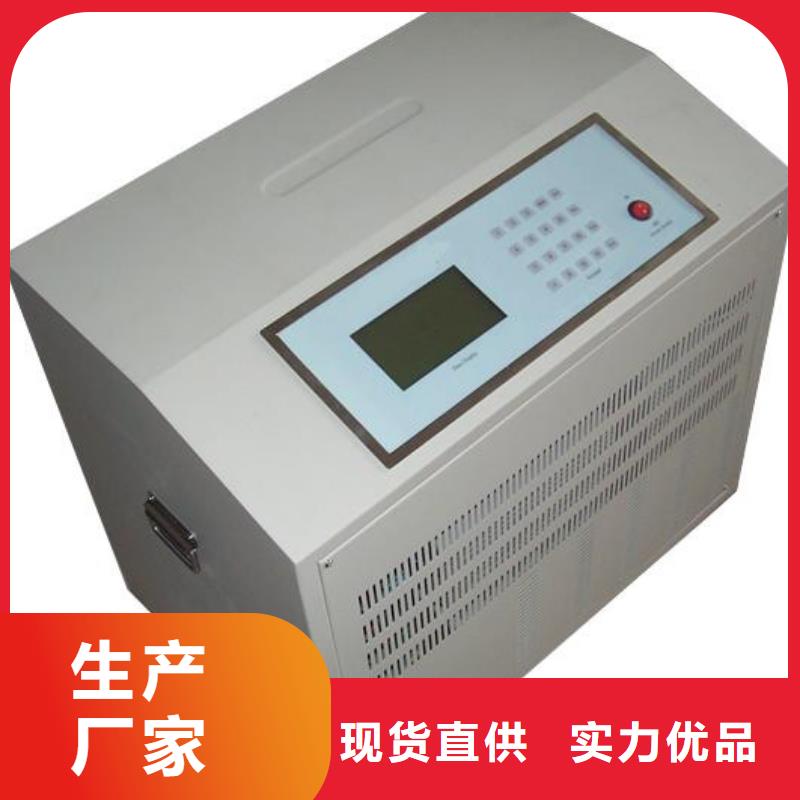

武威蓄電池充放電測試儀蓄電池放電測試儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計，蓄電池放電測試儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更。特別適合于蓄電池的驗收、核對性放電試驗及定期深度放電場合使用。蓄電池放電測試儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。二、主要功能?具有DC480V電壓放電功能：DC480V電壓設計，單機即可滿足DC480V電壓等級的電池組放電測試。?具有蓄電池組恒流放電功能：恒流放電電流連續可調，測量蓄電池組容量。?具備多項警報提示功能：測試電流超過或低于設定值，電壓高于或低于設定值，極性接反、溫度過高、短路過流、風扇故障等。儀表能自動報警并停止放電。?具有放電過程中暫停及參數修改功能：在放電過程中可以人為暫停放電、修改放電設置參數（下限電壓、放電電流、放電時間等），不需要終止試驗即可繼續放電。不同于傳統放電儀需要終止放電后重新啟動放電試驗。?具有遠端控制放電功能：PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行PC機端控制放電。

<武威>天正華意電氣設備有限公司
蓄電池活化儀廠家直供 <武威>天正華意電氣設備有限公司

武威蓄電池充放電測試儀儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印技術參數產品型號TH-220/06充放電檢測方式蓄電池脫離系統放電電流0~60A放電電流精度（分辨率0.1A精度1A）充電電流0~60A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池?cái)?shù)根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

<武威>天正華意電氣設備有限公司 蓄電池活化儀廠家直供
<武威>天正華意電氣設備有限公司

武威蓄電池充放電測試儀 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異常或人為終止操作均可停止放電操作；3、在線監測功能：a. 在線監測功能用來對電池組及單節電池進行實時的監測及極限報警提示；監測信息包括整組電壓、單節電池電壓及監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組及單體電壓報警極限提醒用戶電池狀態信息；4、 恒流放電和恒功率放電；5、在線實時監測電池組及單節電池的電壓、電流、等參數；6、儀表可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。主機內置存儲器，可直接在軟盤上讀取、存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。7、 測試參數、終止條件設置靈活，方便測試，測試中可隨時修改設置參數；測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。8、可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。9、內置GSM短信模塊，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力（選配）。10、人性化的操作界面，

蓄電池活化儀廠家直供

武威蓄電池充放電測試儀產品技術參數：技術參數DC480V電壓 DC380V-600V電流 0-30A控制精度： 放電電流：≤±1％；組端電壓：≤±0.5％；數據保存容量 2Gbit FLASH放電模式 恒流放電數據采集 組端電壓采集、無線單體電壓采集數據通訊（PC） RS485通訊外部電流監測 支持過溫保護 過溫75℃耐壓測試 交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境 貯藏溫度：-40~70℃；相對濕度：0~90％（40±2℃）散熱：強制風冷；工作溫度范圍：-5~40℃?zhèn)渥ⅲ浩渌妷旱燃?jí)及電流等級儀表可咨詢我公司七、服務質量要求7.1、資料要求提供完整的技術資料，儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種齊全，包括產品合格證、保修卡。貨物運輸送貨上門，包裝嚴密，做好防震防摔防潮措施。7.2、售后服務質保期為二年、終生維護。 7.3、培訓（雙方協商）供方對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。7.4、驗收標準和方式（雙方協商）對設備的驗收采取現場運行方式(或其他)進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。、產品技術參數：技術參數DC480V電壓 DC380V-600V電流 0-30A控制精度： 放電電流：≤±1％；組端電壓：≤±0.5％；數據保存容量 2Gbit FLASH放電模式 恒流放電數據采集 組端電壓采集、無線單體電壓采集數據通訊（PC） RS485通訊外部電流監測 支持過溫保護 過溫75℃耐壓測試 交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境 貯藏溫度：-40~70℃；相對濕度：0~90％（40±2℃）散熱：強制風冷；工作溫度范圍：-5~40℃?zhèn)渥ⅲ浩渌妷旱燃?jí)及電流等級儀表可咨詢我公司七、服務質量要求7.1、資料要求提供完整的技術資料，

<武威>天正華意電氣設備有限公司 蓄電池活化儀廠家直供

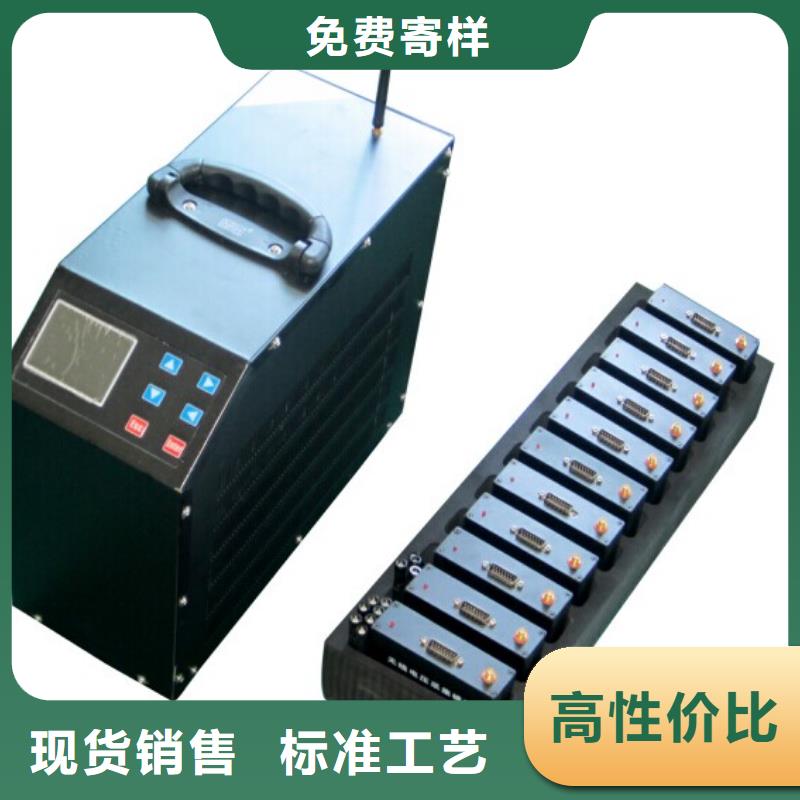

武威蓄電池充放電測試儀可設定多種門限閥值，智能判斷。?放電測試功能。在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好放電電壓、放電電流、放電時間、放電容量等閥值等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。?7英寸超大液晶觸摸屏。采用7英寸大尺寸高亮觸摸屏，分辨率1024x600，可直接在屏上進行點擊操作，簡單明了?？垢蓴_能力強。?采用LORA無線單體監測模塊（選配）：兼容2V/4V/6V/12V單體電壓監測。每個無線監測模塊可同時監測6個單體，相比每個模塊監測一只單體電壓方法，需要配置的模塊數量只是其1/6（48V只需4個監測模塊），讓無線模塊接線操作更加簡便。?電池放電過程中，各單體電壓實時檢測和顯示：并在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，支持?jǐn)?shù)據表格顯示，還能自動實時呈現出電壓與的單體，幫助您快速分析單體變化的趨勢。?放電曲線查看：可回看放電過程中電池組電壓、電流曲線。?
