烏魯木齊電器綜合試驗臺型號選擇完成后退出型號設置界面。（如果沒有當前被測件型號，需要添加新型號。添加方式見6.2.3）如圖6-2-5所示圖 6-2-56.2.3、型號設置在進行新型號繼電器實驗之前需要添加繼電器型號，以方便后續使用，添加型號界面如圖6-2-7所示：圖6-2-7進入設置界面以后，首先檢查左側列表中是否已有當前型號，如果有就左擊選取型號后，點擊【選定返回】按鍵繼續試驗。如果沒有當前型號，就點擊【添加型號】按鍵，根據當前型號參數填寫或選擇測試參數，設置完成后點擊【確定添加】按鍵。添加完成后再點擊【系統參數】按鍵，根據繼電器說明書設置測試結果的判斷標準，完成后點擊【確定】返回添加界面，再點擊【選定返回】繼續測試。當型號參數有變化或需要修改測試參數時，先左擊選定型號，然后點擊【修改型號】，修改完成后點擊【確認修改】按鍵，完成操作。6.2.4、詳細說明普通繼電器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇普通繼電器型號。4.測試項如圖所示：5.根據被測件型號設置好對應參數。6.首先點擊“線圈電阻”按鈕測試線圈電阻。7.然后點擊“觸點狀態”測試剩余項。點擊“吸合釋放測試”，系統將進行吸合釋放測試。測試開始時，電壓從0V開始逐漸上升，上為“額定電壓”。當繼電器吸合時，系統記錄當前電壓以及電流。根據提示，之后進行降壓操作。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊氧化鋅避雷器檢測儀

烏魯木齊電器綜合試驗臺操作說明 手動測試部分6.1.1、首先把試驗臺上的手自動開關旋轉到“手動”的位置6.1.2、普通繼電器吸合電壓和釋放電壓測試：1）準備工作：將被測繼電器插在繼電器座上或用測試線連接正確。2）操作說明：1、根據被測件選擇直流電壓或者交流電壓檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、按下輸出控制按鈕，讓電壓輸出給被測件。4、旋轉給定旋鈕，緩慢增加電壓，觀察繼電器吸合狀態，吸合時的電壓為吸合電壓。當電壓表顯示額定電壓后，再逆時針旋轉，觀察繼電器釋放狀態。釋放時的電壓為釋放電壓。5、給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。6.1.3、欠壓繼電器欠壓測試：1）準備工作：將被測繼電器裝入滑軌，正確接好線。2）操作說明：1、根據被測件選擇直流電壓或者交流電壓檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、旋轉給定旋鈕，快速增加電壓至繼電器標準電壓，使欠壓繼電器處于正常工作狀態。4、旋轉給定旋鈕，緩慢降低電壓至欠壓保護值附件，待欠壓保護繼電器欠壓保護釋放后，記錄的電壓表數值即為欠壓保護值。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊氧化鋅避雷器檢測儀

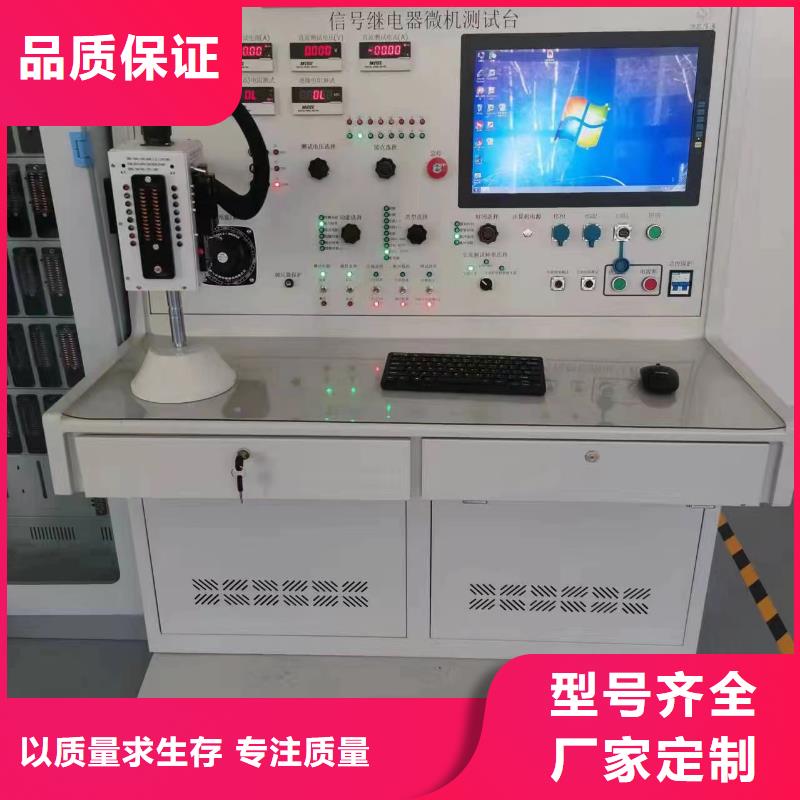

烏魯木齊電器綜合試驗臺繼電器綜合測試臺使用說明書青島天正華意電氣設備有限公司 一、簡介：繼電器綜合測試臺是青島天正華意電氣設備有限公司以《信號維護規則》為標準，根據用戶提出要求，并結合當前現場實際應用要求，突破了以往繼電器測試臺的開關多，測試盒和測試步驟多的缺點，開發研制的新一代信號繼電器綜合測試臺。它具有測試功能齊全、操作簡單方便、測試精度高等特點，并可以完成插入式和非插入式繼電器測試。是目前國內智能化的一款繼電器測試臺。本測試臺采用數字式儀表讀數，測試線圈電阻、接點電阻儀表直接讀取測試結果，無需換算，測試一體化設計，只要將繼電器插入調試盒插座即可，完全由電腦操作，達到只用鼠標選擇繼電器型號就可完成全部測試功能，無需記憶繁雜的測試步驟，就可輕松測試。設備維護簡單方便，性能穩定，可靠。適用于各種型號繼電器的檢修和測試、出所驗收，全自動、高精度、高測試速度一個插座測試所有繼電器，電壓調節采用工業PLC進行調節，無需人工調節，具有測試數據查詢、打印等功能。為了更加直觀的進行測試和檢測、維修繼電器，

<烏魯木齊>天正華意電氣設備有限公司
烏魯木齊氧化鋅避雷器檢測儀 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

烏魯木齊電器綜合試驗臺本試驗臺驗收標準按招標文件所列技術標準及要求，及現行、行業、（原）鐵道部有關標準和要求執行。5.我公司負責設計、制造、運輸（至指定地點，含裝卸、搬運就位）、安裝調試（含基礎修改、線路敷設）、驗收交接、易損件的提供、人員培訓、應用軟件和數據庫升級擴充、售后服務等，為交鑰匙工程。報價包含上述內容，含稅，開具增值稅專用發票。地鐵電器元件綜合試驗臺技術方案5 試驗系統原理說明圖1 試驗系統原理框圖由圖1原理框圖看出三相電壓其中一路經調壓器將三相AC380V電源變成0-430V可調電壓，送入升流器變成AC0-100A可調電流源給被試品提供試驗所需電源；另一路三相電壓經變壓器將AC380V電壓變成550V電壓經整流后變成750V直流電壓供給被試直流傳感器、漏電流傳感器、TH-III DC600V在線絕緣檢測裝置、直流開關、直接接觸器提供試驗電源；另提供DC0-150V直流電壓給試驗電壓范圍在（0-150V）范圍內的直流傳感器提供試驗電源；儀表采集被試品的電流，電壓信號與試驗臺標準傳感器比較，取二個傳感器的的值進行比較計算得出線性度：取直流源直流電流信號經漏電流傳感器測試TH--III DC600V在線絕緣檢測裝置動作性。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊氧化鋅避雷器檢測儀
烏魯木齊氧化鋅避雷器檢測儀 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺本試驗臺驗收標準按招標文件所列技術標準及要求，及現行、行業、（原）鐵道部有關標準和要求執行。5.我公司負責設計、制造、運輸（至指定地點，含裝卸、搬運就位）、安裝調試（含基礎修改、線路敷設）、驗收交接、易損件的提供、人員培訓、應用軟件和數據庫升級擴充、售后服務等，為交鑰匙工程。報價包含上述內容，含稅，開具增值稅專用發票。地鐵電器元件綜合試驗臺技術方案5 試驗系統原理說明圖1 試驗系統原理框圖由圖1原理框圖看出三相電壓其中一路經調壓器將三相AC380V電源變成0-430V可調電壓，送入升流器變成AC0-100A可調電流源給被試品提供試驗所需電源；另一路三相電壓經變壓器將AC380V電壓變成550V電壓經整流后變成750V直流電壓供給被試直流傳感器、漏電流傳感器、TH-III DC600V在線絕緣檢測裝置、直流開關、直接接觸器提供試驗電源；另提供DC0-150V直流電壓給試驗電壓范圍在（0-150V）范圍內的直流傳感器提供試驗電源；儀表采集被試品的電流，電壓信號與試驗臺標準傳感器比較，取二個傳感器的的值進行比較計算得出線性度：取直流源直流電流信號經漏電流傳感器測試TH--III DC600V在線絕緣檢測裝置動作性。

烏魯木齊電器綜合試驗臺本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。10、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。

<烏魯木齊>天正華意電氣設備有限公司
烏魯木齊氧化鋅避雷器檢測儀 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。3.當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的自動測試電腦會自動完成，用戶只需等待即可。用戶如想要進行單次測試，只需要點擊相應的黃色的測試項目，即可進行單相測試。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊氧化鋅避雷器檢測儀

烏魯木齊電器綜合試驗臺我公司在測試盒加裝有接點狀態指示燈，可方便用戶進行手動調節維修接點齊度和測試壓力。二、系統構成：1.繼電器綜合測試臺主機 1臺2.繼電器測試座 1套3.測試盒 1套4.控制電腦（主機、液晶顯示器） 1套5.測試臺外形尺寸 1200×800×1430（mm）三、使用環境：1.電源供電電壓：單相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.測試環境溫度：-5℃~＋40℃ 相對濕度：不大于90％（＋25℃）3.嚴禁工作在振動或強磁干擾場所。4嚴禁工作在有導電塵埃/纖維的場所。5嚴禁遭受雨水、濕氣、高溫。四、適用范圍：（一）測試?yán)^電器的品種、型號。1）無極繼電器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）無極緩放繼電器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）無極加強接點繼電器：JWJXC-480、JWJXC-30004）無極加強接點緩放繼電器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有極繼電器：JYXC-660、JYXC-2706）有極加強接點繼電器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏極繼電器：JPXC-1000、JPXC-H2708）整流繼電器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）單閉磁繼電器：JDBXC-550/550、JDBXC-110010）時間繼電器：JSBXC-850、JSBXC-820、JSBXC1-85011）電源屏無極加強接點繼電器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）電源屏整流繼電器：JZXC-2000013）電源屏整流加強接點繼電器：JZJXC-100、JZJXC-720014）交流繼電器：JJC15）交流加強接點繼電器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）交流燈絲轉換繼電器：JZCJ、JZSJ-0.16、JZSJC、JZSJC117）根據用戶提出的其它繼電器技術要求。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊氧化鋅避雷器檢測儀 烏魯木齊氧化鋅避雷器檢測儀 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺試驗臺型號：TH-III型 ? 輸入電源電壓 3AC380/50HZ輸入電源容量 15kVA電壓輸出范圍 AC 0～400V； DC 0～120V電流輸出范圍 AC 0～1000A；DC 0～1000A時間測量范圍 0.05S～999.9S(手動) ? 參考外形尺寸 2000×712×1350（長寬高）mm 一．技術標準1.《TB/T 2557-2006《鐵路客車電氣綜合柜》中元器件的檢測要求以及適用的版本的標準、行業標準、鐵路總公司（原鐵道部）技術規范。如標準出現矛盾則按標準執行或按雙方商定的標準。三、技術要求1.電源：單相380V±10％，50Hz2.環境溫度：-10 ~ 45℃　3.環境濕度：≤90％4.測試精度：1％5.本試驗臺能實現的功能: 測試電器元件直流空開、直流接觸器性能測試；交流電壓傳感器線性度測試；直流電壓傳感器線性度測試；比流器線性度測試；在線絕緣檢測裝置線性度及保護輸出動作測試；直流電源模塊：空載、負載試驗；直流電源模塊：充電模塊：空載、負載試驗；觸摸屏、PLC及擴展模塊綜合性能測試。

烏魯木齊電器綜合試驗臺操作說明 手動測試部分6.1.1、首先把試驗臺上的手自動開關旋轉到“手動”的位置6.1.2、普通繼電器吸合電壓和釋放電壓測試：1）準備工作：將被測繼電器插在繼電器座上或用測試線連接正確。2）操作說明：1、根據被測件選擇直流電壓或者交流電壓檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、按下輸出控制按鈕，讓電壓輸出給被測件。4、旋轉給定旋鈕，緩慢增加電壓，觀察繼電器吸合狀態，吸合時的電壓為吸合電壓。當電壓表顯示額定電壓后，再逆時針旋轉，觀察繼電器釋放狀態。釋放時的電壓為釋放電壓。5、給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。6.1.3、欠壓繼電器欠壓測試：1）準備工作：將被測繼電器裝入滑軌，正確接好線。2）操作說明：1、根據被測件選擇直流電壓或者交流電壓檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、旋轉給定旋鈕，快速增加電壓至繼電器標準電壓，使欠壓繼電器處于正常工作狀態。4、旋轉給定旋鈕，緩慢降低電壓至欠壓保護值附件，待欠壓保護繼電器欠壓保護釋放后，記錄的電壓表數值即為欠壓保護值。

<烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺微型斷路器”、“接觸器”。根據要測試的項目，進行選擇，進入類似如下面的測試界面。如圖6-2-2所示：圖 6-2-2測試界面主要分為：信息錄入?yún)^(qū)、項目選擇區、常用功能區、信息指示區、測試參數區和測試結果區。信息錄入?yún)^(qū)：輸入被測件的型號等信息，會在測試報表上體現出來。選定測試項目后，按對應項目后面的錄入按鈕即可彈出錄入對話框進行信息錄入。如圖6-2-3所示：圖 6-2-3項目選擇區：根據被測件的種類以及想要測試的項目而選擇。常用功能區：包括創建和查看報表、返回主界面以及關機。信息指示區：顯示系統當前的狀態以及提示用戶試驗時需要進行的必要操作。測試參數區：根據被測件的指標錄入測試參數，切勿隨意輸入。測試結果區：測試完成后一切測試結果都顯示在結果區。6.2.2、開始測試下面以普通繼電器為例，介紹一下測試流程：首先：根據被測件的種類，選擇要測試的種類以及測試項目。如圖6-2-4所示：圖 6-2-4然后：點擊被測件型號框后的【選擇】按鈕進入型號設置界面（型號設置見6.2.3），根據所選的被測件的種類選擇被測件的型號，檢查參數設置區參數設置是否正確，并進行調整。

<烏魯木齊>天正華意電氣設備有限公司
烏魯木齊氧化鋅避雷器檢測儀 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺備注：測試臺在使用過程中如有疑問，請用戶及時和我們?nèi)〉寐?lián)系，我們將竭誠為您服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話： 、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。3.當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊氧化鋅避雷器檢測儀
<烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的自動測試電腦會自動完成，用戶只需等待即可。用戶如想要進行單次測試，只需要點擊相應的黃色的測試項目，即可進行單相測試。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。5.如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。數據查詢時，用戶只需要選擇查詢的項目即可進行查詢，可多選，也可單選。查詢的數據首先是要進行保存之后的數據，沒有保存的數據不能查詢。在數據查詢界面用戶可對查詢出的數據進行刪除、打印操作，并可以生成相應的Excel文件，保存到想要的位置。

烏魯木齊氧化鋅避雷器檢測儀

烏魯木齊電器綜合試驗臺質量要求1.設備能夠檢測電器元件狀態情況。2.質保期：本公司的質保期：驗收合格并使用之日起1年。質保期內出現產品質量問題由我公司免費負責維修或更換不合標準產品，并承擔因此造成的一切經濟損失。5.質量保證期內，設備如出現故障，需派人現場處理的，中標人須在報修48小時內到達現場處理。五、其它要求1.本試驗臺是全新整套的、符合、行業、鐵路總公司（原鐵道部）有關質量標準、滿足招標文件要求和項目使用性能要求的產品。2.本試驗臺滿足招標文件所列的規格型號、技術標準和技術要求、配置等。3.本設備包括必備的易損件、備份測試軟件、書面資料、電子版技術資料、出廠合格、說明書、裝箱單、保修卡及完整的包裝箱（合格證應包含制造廠名、產品名稱、規格圖號、標準代號、批號、檢查人員印章等內容）。包裝按及廠家標準，做好防護，包裝物不需回送。由于廠家包裝、運輸不當造成的破損或其他質量問題影響使用的，一律無條件退換。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊氧化鋅避雷器檢測儀

烏魯木齊電器綜合試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務：○ 兩年免費質保。注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。 ▲ 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。
