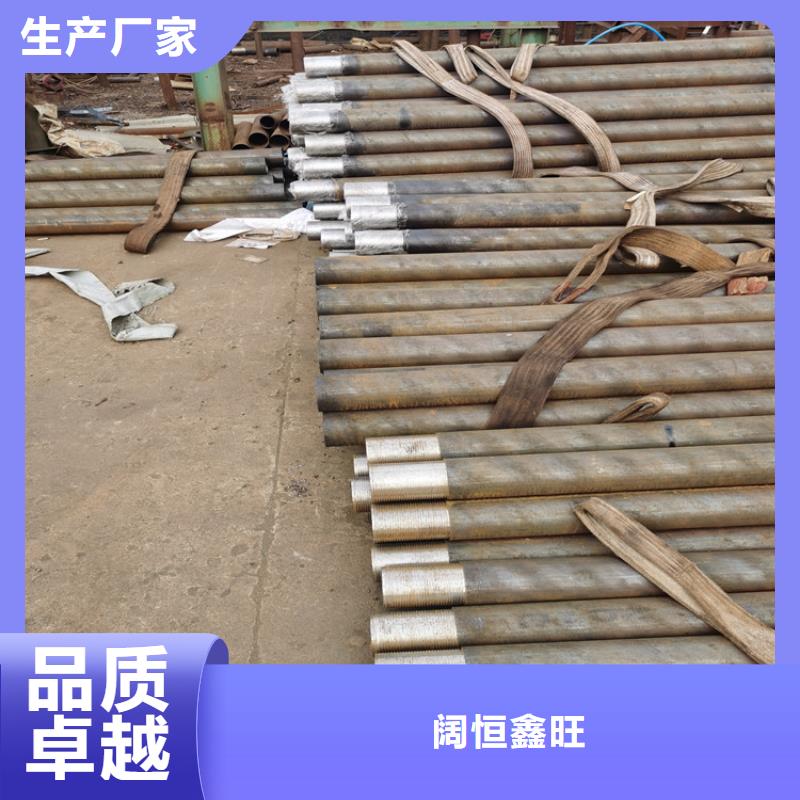

注漿管打井用鋼花管

鋼花管技術特征：

1.一種鋼花管，包括管體，管體分布有若干個注漿孔，其特征在于：位于管體的一端外設置有與管體間隔設置且與管體同軸的限位環體，限位環體的外徑小于管體的外徑，限位環體通過連接件與管體固定連接在一起，連接件沿管體軸線方向上的投影位于管體沿其軸線方向上的投影的外輪廓范圍內。

  2.根據權利要求1所述的鋼花管，其特征在于：所述限位環體的數量為多個且沿所述管體軸線方向間隔設置，所述連接件包括多根繞所述管體軸線方向均勻間隔設置的連桿，每根連桿均與所有的所述限位環體的外周面固定連接在一起，連桿朝向所述管體的一端與所述管體的內壁固定連接在一起。

  3.根據權利要求1所述的鋼花管，其特征在于：所述管體與所述連接件連接的一端設置有與所述管體同軸的安裝環體，安裝環體通過設置在其上的外螺紋與其所在一側的所述管體的管口內壁螺紋連接在一起，所述連接件固定連接在安裝環體的內壁上。

  4.根據權利要求1所述的鋼花管，其特征在于：若干個所述注漿孔彼此交錯間隔排列分布在所述管體上。本實用新型公開了一種鋼花管，包括管體，管體分布有若干個注漿孔，位于管體的一端外設置有與管體間隔設置且與管體同軸的限位環體，限位環體的外徑小于管體的外徑，限位環體通過連接件與管體固定連接在一起，連接件沿管體軸線方向上的投影位于管體沿其軸線方向上的投影的外輪廓范圍內。本實用新型結構簡單，在注漿過程中不易從土體內脫落，進而不再對管體進行支撐固定，減輕了施工工人的工作量。

注漿管超前小導管施工的各項參數確定應根據圍巖邊界地質條件、圍巖狀況、支護結構形式及隧道斷面尺寸而定。一般超前小導管施工沿著開挖輪廓線120度范圍設置。一般情況下:小導管長度L=上臺階高度+2m。小導管直徑:38-50mm。小導管前段做成約10cm長的圓錐狀，在尾端焊接直徑6~8mm的鋼筋箍。外插角度一般控制在10度~15度。注漿壓力控制在2MP左右。漿液擴散半徑一般為0.5m。注漿速度控制在50-100L/MIN。每循環小導管的搭接長度控制在1m以內。

  1 一般采用直徑38~50mm的無縫鋼管制作。

  2 在小導管的前端做成約10cm長的圓錐狀，在尾端焊接直徑6~8mm鋼筋箍。距后端100cm內不開孔，剩余部分按20~30cm梅花形布設直徑6mm的溢漿孔。

  可采用引孔或直接頂入方式。

  1用電鉆鉆孔，孔直徑大于小導管直徑的10-20mm，孔深視導管長度而定。

  2插入導管如插入有困難，可用帶有頂進功能的風鉆將套管頂入。

  3用吹風管吹出孔內的雜物。

  4小導管尾纏棉紗，使得小導管與鉆孔密貼，并用棉紗將空口堵緊。

  5小導管安裝后必須使得其周圍一定范圍內用噴射砼封閉。噴射厚度控制在5-8cm。
