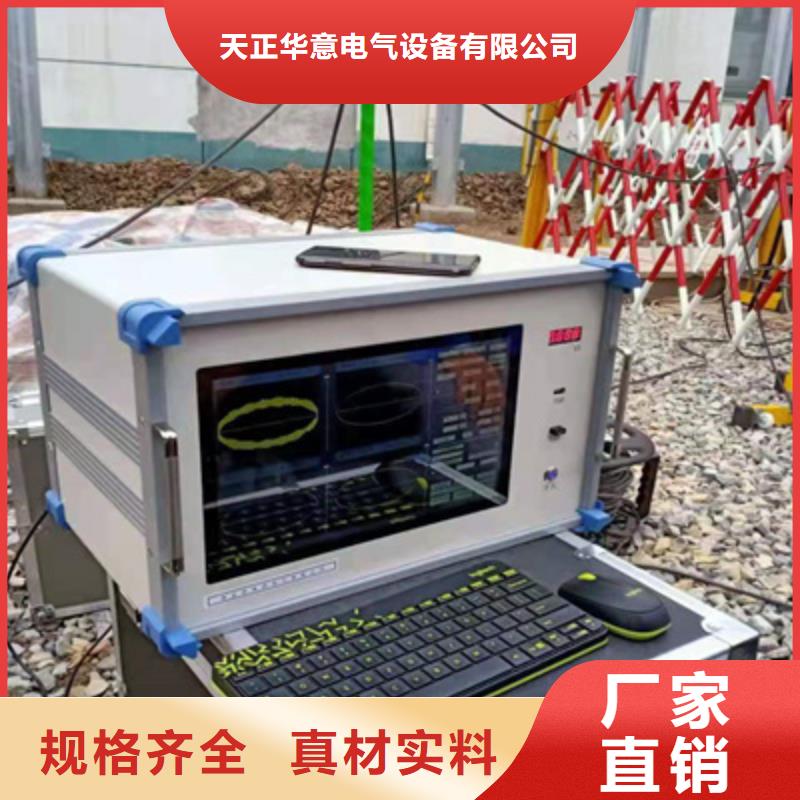

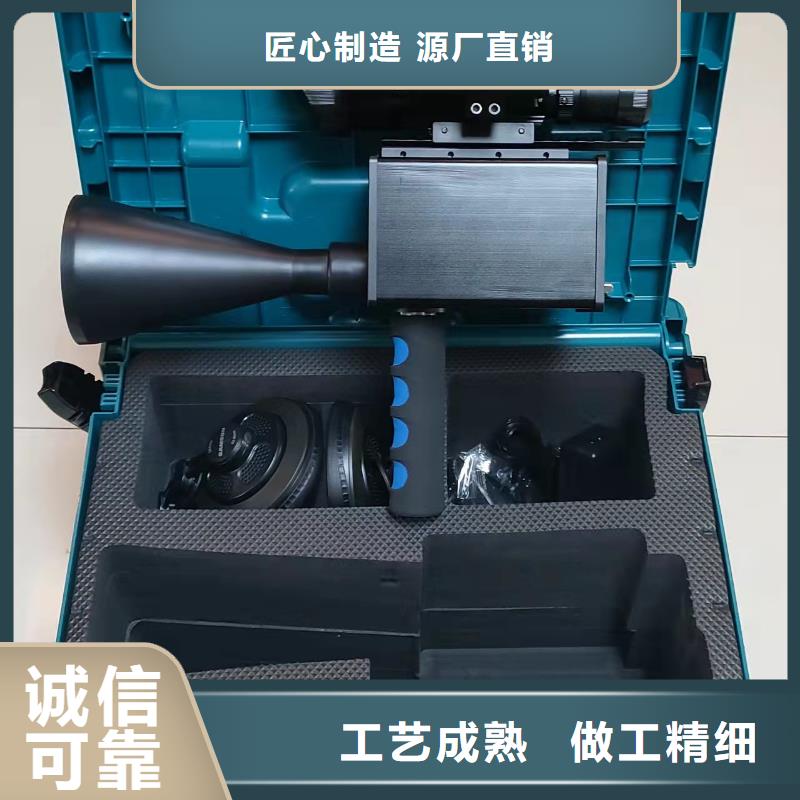

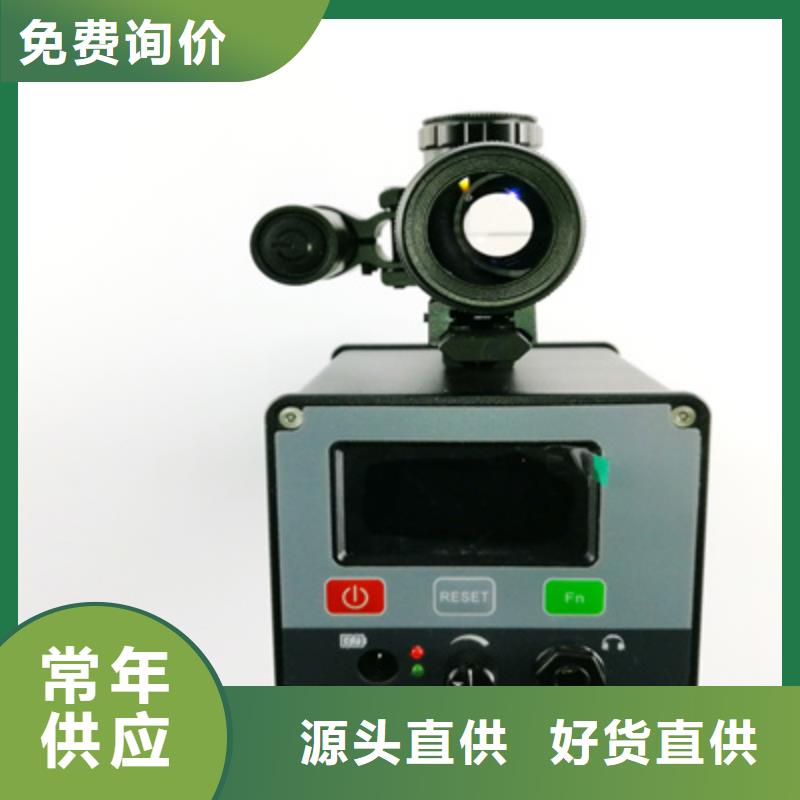

安徽銅陵局部放電檢測儀數字式局部放電測試系統快速使用指南開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）,啟動計算機進入WINDOWS XP系統。啟動儀器：在WINDOWS XP 系統桌面上，使用鼠標雙擊“JFD-2010”圖標，啟動進入局放系統。系統校正步驟注意：進行校正操作時要確定整個試驗區尤其是試驗電路處于斷電的狀態。重要?。∫缘?個通道進行50PC的校正量的校正。步驟1、在軟件界面右側功能區內，選擇“通道步驟2、在通道校正的數值框內填上，步驟點擊“校正”，進入校正狀態。步驟4、使用校正脈沖發生器給系統的第2通道試品注入的校正量，正常情況下在第2通道的示波窗口顯示一排脈沖，圖九：校正脈沖注入后圖形步驟5、調整“粗調”，“細調”使脈沖足夠大而不過載?！按终{(diào)”常規在3檔。步驟6、調整使脈沖與干擾的差距顯著，即信號與噪聲的比較（信噪比）越大越好。“FH”常規是200KHz，常規是20KHz。步驟7、點擊“完成”，系統對第2通道的校正完成，注意，要移開校正脈沖發生器并關閉發生器電源，進入測量等待狀態。濾波頻帶和增益設置的說明：濾波頻帶是由組成的一個帶通濾波器，“FL”為高通濾波器，如選擇10KHz，則信號中大于10KHz的頻率信號可以通過，小于10KHz的頻率信號將會有很大的衰減；為低通濾波器，如選擇300KHz，則信號中小于300KHz的頻率信號可以通過，大于300KHz的頻率信號將會有很大的衰減；這樣由“FL”、“FH”組成的帶通濾波器可以濾除掉部分頻率的干擾信號。頻帶選擇的原則是：根據現場干擾情況，靈活選擇“FL”、“FH”各種組合，帶寬選擇盡可能大，因為這樣，信號放大電路可以獲得比較高的靈敏度，能夠有效改善信噪比。增益的設置：因為試品的不同，整個試驗回路的靈敏度會有所不同，這樣在校正時就要調整放大器的增益，可根據情況分別調整放大器增益粗調和放大器細調，使校正脈沖顯示能夠清晰區別噪聲信號，一般可將校正脈沖信號高度調整到縱坐標1.5的高度為宜。注意：濾波頻帶和增益的設置都應該在校正時完成，校正完成后，就不應該進行調整，原則上在什么檔位上校正的，就在那一檔位上測量局放，選擇的校正量應該盡量接近試品的放電量。

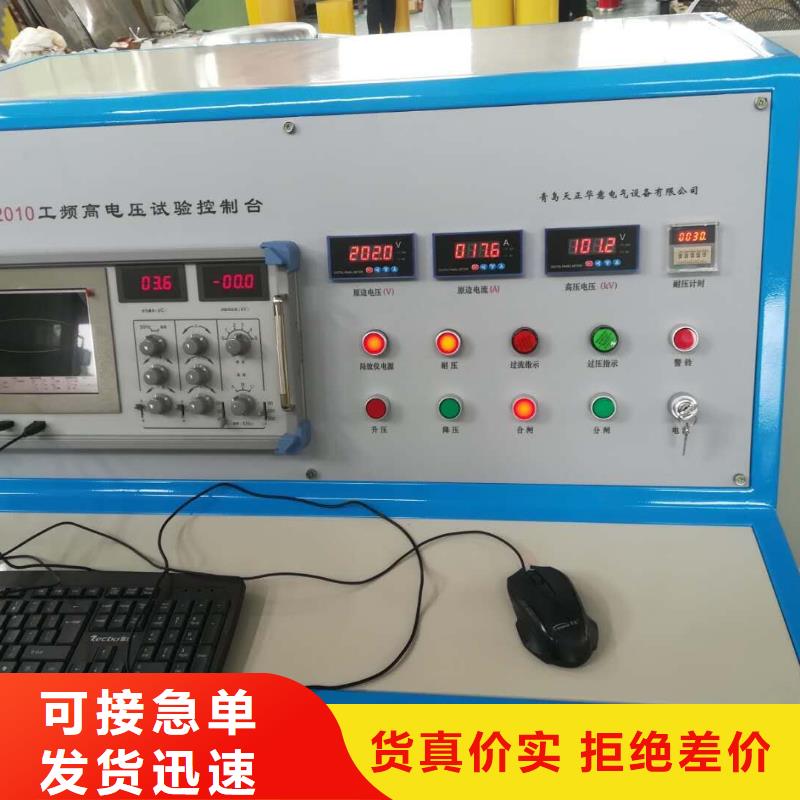

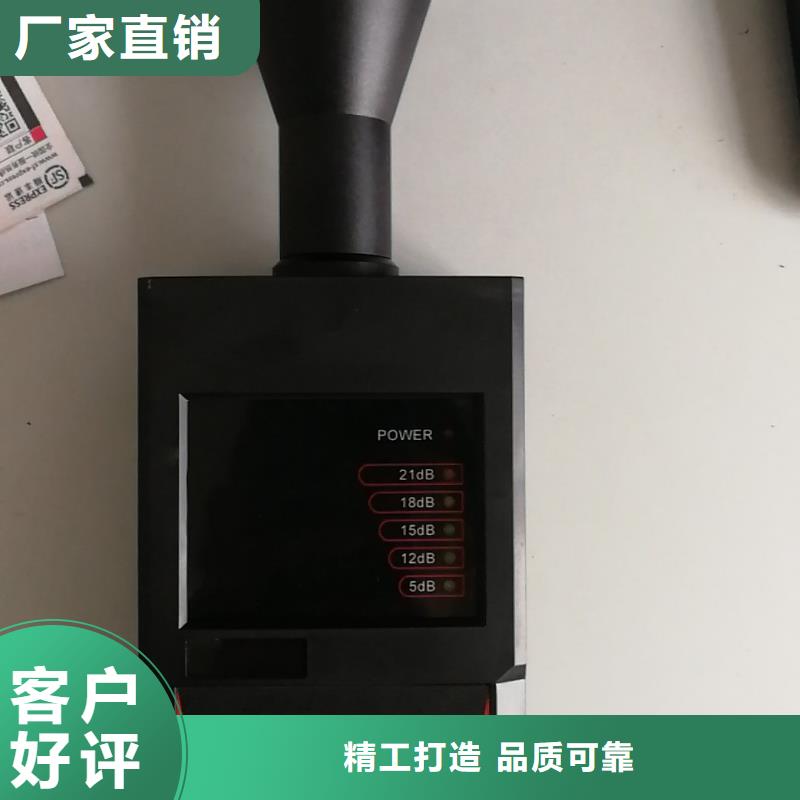

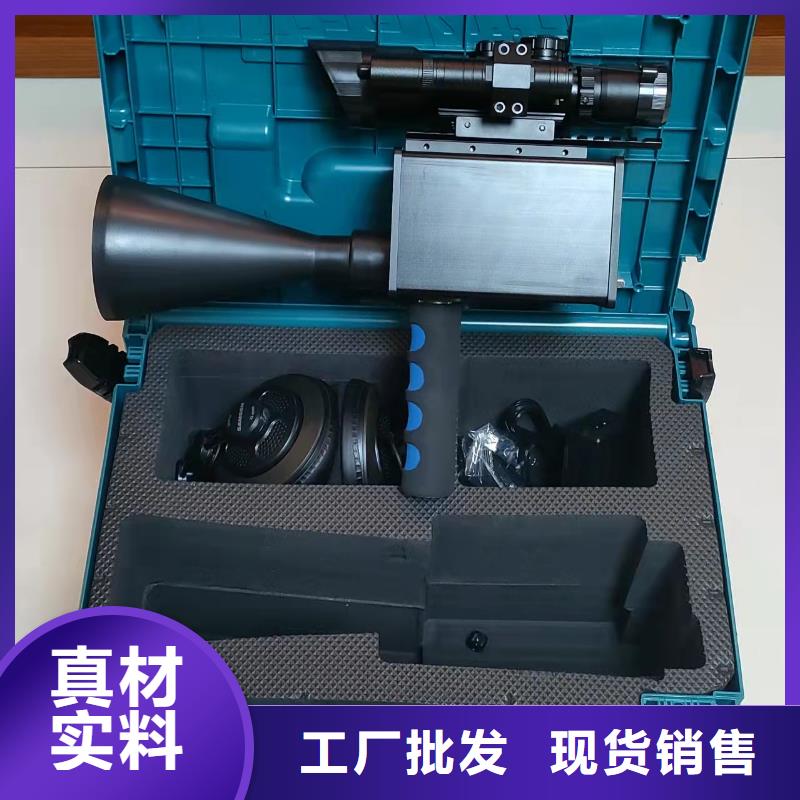

安徽銅陵局部放電檢測儀 成套設備的檢查和連接1、成套設備到達用戶后檢查各部件外觀是否完好無損。2、用搖表和直流電阻測試儀測量變壓器的絕緣電阻和直流電阻與出廠試驗報告是否相符。3、各部件按主回路原理圖連接可靠。成套設備的操作說明1、合上控制臺電源，打開鑰匙開關，此時停止指示燈及高壓電壓表數碼管亮；2、將試品所需耐壓時間設定好（調面板上時間繼電器拔盤）；3、按下啟動按鈕，啟動燈亮，停止指示燈滅；4、按下升壓按鈕，升壓指示燈亮，當電壓要到所需電壓值時，點動按升壓按鈕到所需耐壓值，按下耐壓計時按鈕，耐壓計時開始，時間到后調壓器自動降壓到零位，按停止按鈕，再按一下耐壓計時按鈕，關閉鑰匙開關，切斷所有電源，耐壓試驗結束； 5、在升壓過程或耐壓計時過程中，如試品擊穿、變壓器過載或變壓器過壓時，過壓過流保護動作，自動切斷主電源，調壓器降壓到零位，再按啟動按鈕，可繼續升壓，若不升壓就切斷所有電源，檢查試品；6、如需再次試驗，重復操作步驟2~4。7、如需做局放試驗時請參考局放儀使用說明書。注意事項1、本設備只能短時運行（額定容量下30分鐘）；2、此套設備為高壓設備，故每次使用前將設備外表面灰塵擦干凈，保持環境清潔；3、高壓危險，試驗時人員遠離試驗區域；4、所有設備及試品須接地牢靠；5、變壓器高壓尾須直接接地或經電流表、互感器接地；6、測量線圈有一端必須接地且嚴禁兩端子短路；7、定期檢查調壓器傳動部件和上、下限位開關是否正常；8、使用過程中如出現異常情況，即該停電檢查，若不能解決，請與我公司及時聯系處理。青島天正華意電氣設備有限公司

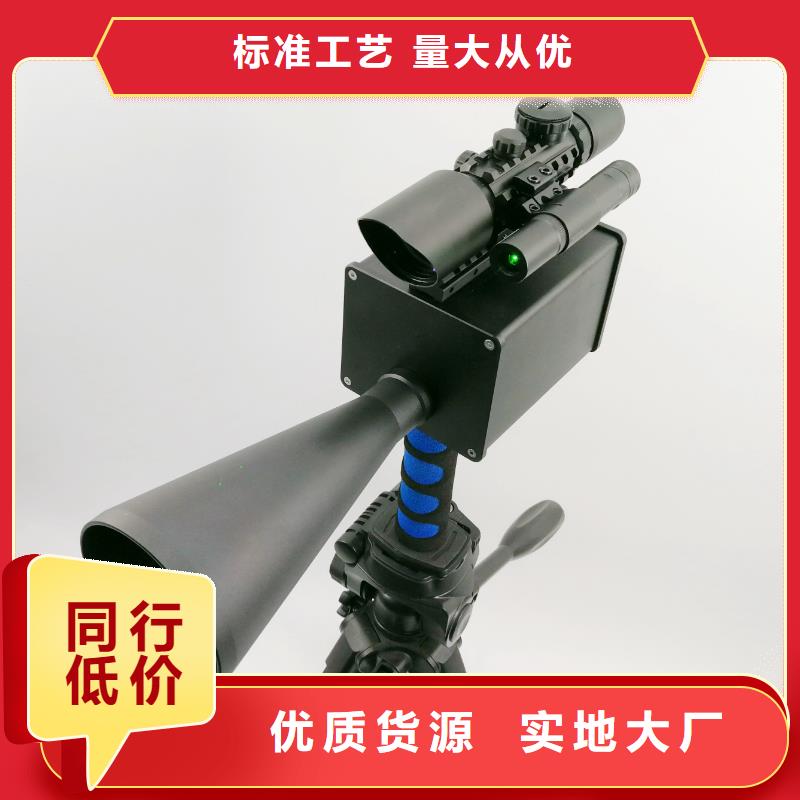

安徽銅陵局部放電檢測儀局放測量工作原理2.1、什么是局部放電?局部放電是指部分地橋接導體間絕緣的一種氣體放電，這種放電可能會，或者不會出現在導體的近旁。通俗的說是指設備絕緣系統中部分被擊穿的電氣放電，這種放電可以發生在導體(電極)附近，也可發生在其它位置 。2.2、局部放電產生的原因局部放電對于高壓電工產品往往是很難避免的，這是由于絕緣材料和絕緣結構在制造過程中常會含有比固體絕緣容易擊穿的小氣泡或油膜，在電場的作用下，會產生內部放電。絕緣材料和絕緣結構中電場分布不均勻，也會產生局部放電（如針尖電極、電極表面上的毛刺、或者是金屬屑異物）。2.3、局部放電的分類2.3.1、內部放電：在介質內部或介質與電極之間的放電。這種放電的特性與介質的特性和氣屑的形狀、大小、位置以及氣屑中氣體的性質有關。2.3.2、表面局部放電：在沿介質表面的電場強度達到擊穿場強時所發生的局部放電。在電機繞組、電纜、套管等絕緣結構的端部，從導體到介質表面經常會出現這種局部的放電。2.3.3、電暈放電：在氣體中，高電壓導體周圍所產生的局部放電稱為電暈。如高壓傳輸線、高壓變壓器等高壓電氣設備，因高壓接線端暴露在空氣中，都有可能產生這種局部放電。
