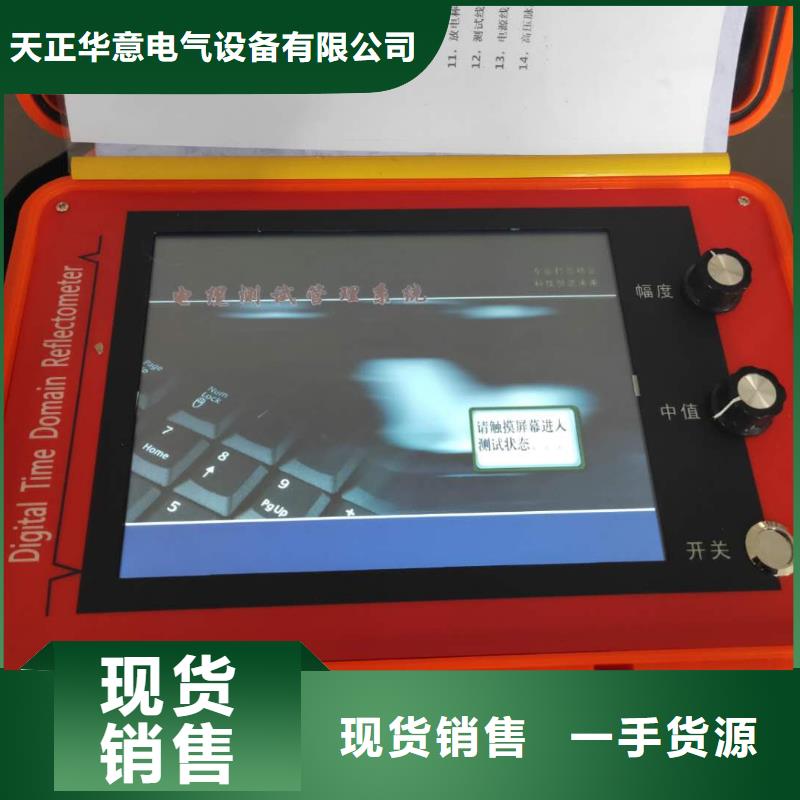

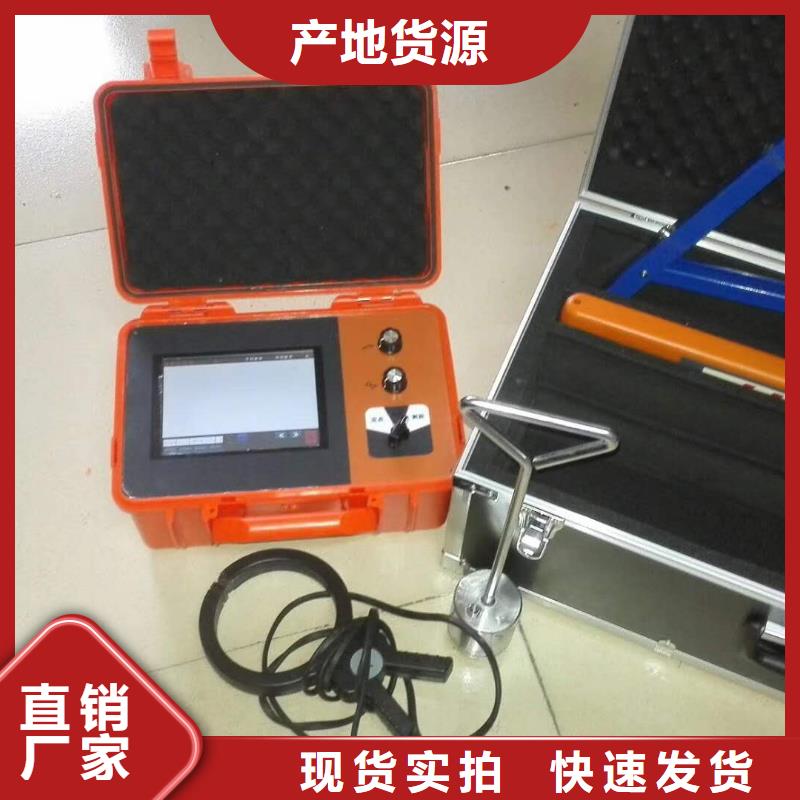

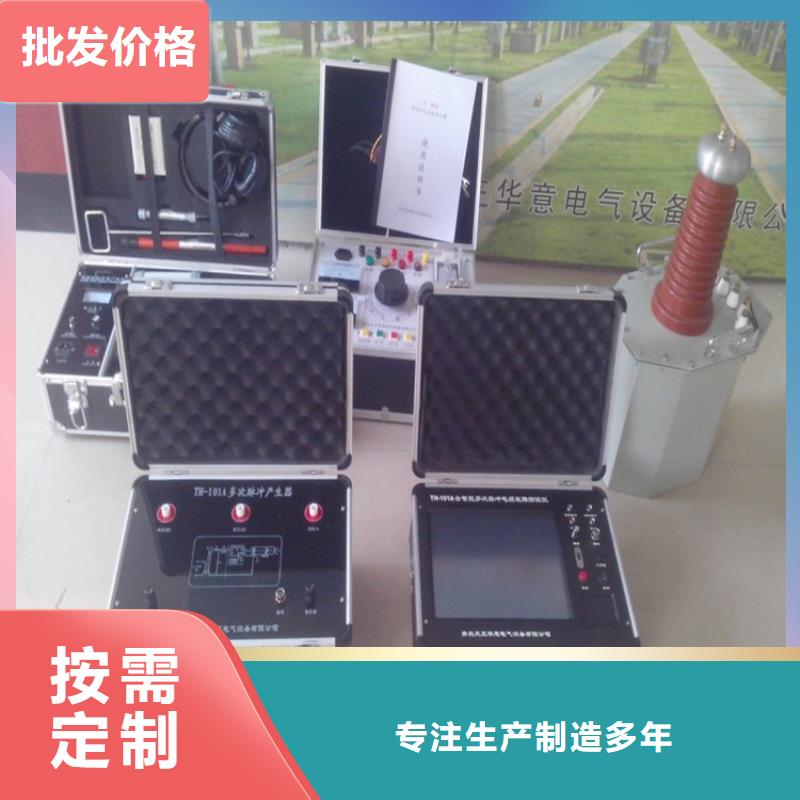

通遼電纜故障探測儀 儀器面板結構示意圖2．面板結構和功能鍵說明本儀器主機面板設有三個功能鍵：一個調節幅度旋扭①、一個垂直位移旋扭②、一個電源開關③。④是液晶屏顯示界面，如圖二所示。下面逐一說明它們的功能和使用方法。?幅度旋鈕①：采樣時調節此旋鈕，可以改變測試波形在屏幕上的幅度（此項功能只對重新采樣后的波形起作用）。?中值旋鈕②：采樣時調節此旋鈕，可以改變測試波形在屏幕上的垂直位置（此項功能只對重新采樣后的波形起作用）。?開關鍵③：按鍵為電源開關鍵。儀器10分鐘無按鍵操作將自動關機。3.液晶屏幕菜單說明（圖三）圖三 液晶屏菜單顯示示意圖?采樣方法按采樣方法鍵，彈出子菜單。子菜單中包括3個選項為低壓脈沖/閃絡方法/速度測量，儀器默認選中低壓脈沖，根據測量需要，可選擇相應的采樣方法。再按“采樣方法鍵”退出此項功能。?脈沖寬度此菜單在高壓閃絡測試法中無效。按脈沖寬度鍵，彈出脈沖寬度選擇子菜單。可根據測試距離選擇合適的脈沖寬度按對應的子菜單鍵，可以對脈沖寬度進行選擇。脈沖寬度大小為50納秒、100納秒、200納秒、1微秒、2微秒、5微妙、8微秒共7個檔位。當選中50納秒脈寬時，電腦自動鎖定讀數精度為1米；當選中8微秒時，電腦自動鎖定讀數精度為8米；選擇其他脈寬時，可以按讀數精度鍵任意調節，儀器初始值為200納秒。再按“脈沖寬度鍵”退出此項功能。?

<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價

通遼電纜故障探測儀共有四種類型供選擇：“油浸紙型”、“不滴流型”，“交聯乙烯”，“聚氯乙烯”，“自選介質”五個菜單項。選擇其中一項就等于選擇一種速度，即電波在該電纜中的傳播速度。數據采樣與測量：共有八個按鍵?！安蓸印辨I：在系統測試時采用。每按動一次“采樣”鍵，系統便采集一次數據，并可以在圖形顯示區繪出波形圖來。“擴展”鍵：為了計算故障距離，按此鍵可將顯示的波形擴展后再計算故障距離。每按一次波形擴展一倍，按四次為一個循環?！熬韯印辨I：波形被擴展后故障點特征波形可能會處于屏以外的其它屏內，按此鍵可將顯示內容一屏一屏地向左移動，直到故障波形在當前屏內顯示出來，便于光標定位?！皻w位”鍵：需要光標快速回到屏幕左端時按此鍵?！岸ㄎ弧辨I：計算距離起點鍵。在光標移動到特征波形的起始拐點處按此鍵?！白笠啤辨I和“右移”鍵：這兩個鍵用于控制光標的左右位移。當按動它們時，游標移動，每按一次移動一個單位。如果需要快速移動游標，可以用鼠標拖動游標，到合適的位置松開即可；也可以在波形的特征點上點鼠標的左鍵直接對準游標。“復位”鍵：系統復位鍵。無論系統處于何種狀態，按此鍵均可退回到系統主界面?！按鎯Α辨I：按此鍵可將測試的波形和數據存儲于電腦內存中。（“存儲”與數據管理菜單里的“存盤”不同?！按姹P”是將數據存儲在磁盤上，可長期保存，而“存儲”只是將數據存儲在電腦內存中，關機后數據會丟失。）“調用”鍵：與“存儲”配合使用。

<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價

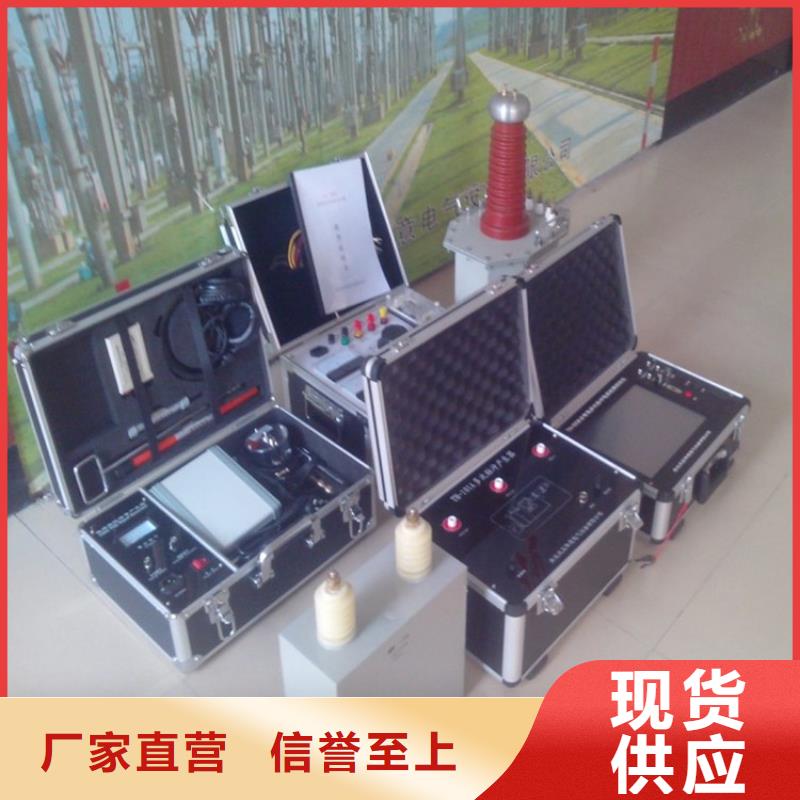

通遼電纜故障探測儀概述電纜測試高壓信號發生器，為電力電纜的故障測距和定點提供高壓信號源，可用于各種電壓等級電力電纜的故障測試。本設備應用現代電力電子技術，采用高頻高壓電源設計，體積小，重量輕。本設備需要與本公司生產的電力電纜故障測距儀和電纜故障定點儀系列產品配套使用。二、功能特點1、一體化設計，結構緊湊，體積小，重量輕。2、多種子型號可選，適用于不同測試需求。3、進口拉桿箱結構，外觀精美，方便移動。4、儲能電容器內置，無高壓外露，可靠。5、高壓輸出直接接至故障電纜，操作，接線簡便。6、內置大功率開關電源，電容充電快，放電周期短，故障定點快。7、多重防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。8、具有單次，周期和直流三種工作方式，適應多種故障測試需求。9、輸出電壓分檔可調，LED顯示響應速度快，電容放電狀態一目了然。三、技術指標型號 A10-10 A30-2 A30-4輸出電壓 0-10kV 0-32kV儲能電容 10μF 2μF 4μF儲能 500J 1000J 2000J放電周期 5s（周期放電模式）電源 AC220V，50Hz輸入功率 ＜1000W體積 400mm×460mm×50mmm質量 25kg第二章 設備結構一、設備整體結構2-1-1 設備外觀本高壓信號發生器的外觀如圖2-1-1所示。各種操作按鈕/旋鈕位于上面板，高壓輸出線和保護接地線從設備后部的附件包中引出和收納。二、控制面板設備控制面板如圖2-2-1所示。圖2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流電源，電源容量要求不小于2kw。2.電源開關和指示燈：用來開關設備電源，當打開電源后，指示燈亮。3.高壓合/分按鈕：打開設備電源后，高壓電路并沒有工作，只有調壓旋鈕在零位時按高壓合/分按鈕才能啟動高壓電路工作。此時“高壓合”指示燈亮并輸出高壓。

<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價
<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價

通遼電纜故障探測儀無論噪聲干擾如何變化，只要噪聲不是連續的，此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數，不必理會。隨著探頭接近故障點，其讀數會逐漸減小。當穩定的讀數變到小時，此處即為故障點位置。2、如果定點現場有連續的較大噪聲，如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ，將會導致數顯失效，無論探頭放置何處，數顯屏總是出現零點幾米（甚至0.1米）小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波，用人的判斷力去區分環境干擾噪聲，以振動波的點去確定故障位置，不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時，在穿管的兩個端口處聲音，而在管子中央部位可能聽不到聲音，便有可能出現兩管口有固定讀數，而在其余地方（如管子中央部位或遠離管口）僅顯示滿亮99.9米，此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管，便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。4、若故障電纜位于電纜溝的排架上，且是封閉性故障（即電纜外皮未破，沖擊放電時，故障點的閃絡僅在芯線與外皮之間，外面看不到火花）。沖擊放電時，在電纜本體上有長距離的較強振動，用聲測法和同步定點法都無法確定振動的位置。此時的常規定點儀將完全失效，而數顯同步定點儀便可發揮其特長了。只要將探頭放置在具有強烈振動電纜本體上，數顯屏將會在沖擊閃絡的同時記錄下探頭距故障點的距離，操作者便可很快根據距離指示數，將探頭放置在故障點附近，尋找數顯屏小讀數所對應的位置，此位置便是的故障點。注意，有時會出現沖閃時電纜全線都有微小振動的現象，各處強度幾乎一樣，只是接頭處可能聲音稍大些。這是對電纜進行沖擊放電時電纜出現的“電動機”效應，千萬不要被此聲音迷惑。故障點的振動聲很大，與全線“電動機”效應振動的微小振動聲音有明顯差別?？梢圆槐乩頃朔N微小振動，徑直去找明顯的較大的振動波（故障點發出的）。單位名稱：青島天正華意電氣設備有限公司

通遼電纜故障探測儀 技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價

通遼電纜故障探測儀在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，無論噪聲干擾如何變化，只要噪聲不是連續的，此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數，不必理會。隨著探頭接近故障點，其讀數會逐漸減小。當穩定的讀數變到小時，此處即為故障點位置。2、如果定點現場有連續的較大噪聲，如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ，將會導致數顯失效，無論探頭放置何處，數顯屏總是出現零點幾米（甚至0.1米）小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波，用人的判斷力去區分環境干擾噪聲，以振動波的點去確定故障位置，不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時，在穿管的兩個端口處聲音，而在管子中央部位可能聽不到聲音，便有可能出現兩管口有固定讀數，而在其余地方（如管子中央部位或遠離管口）僅顯示滿亮99.9米，此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管，便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。

<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價

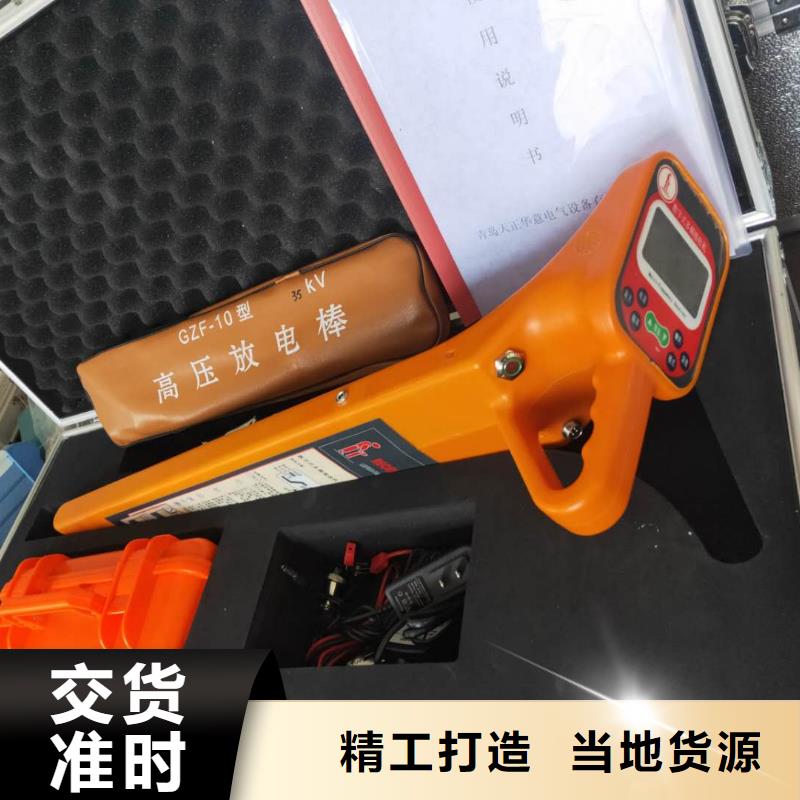

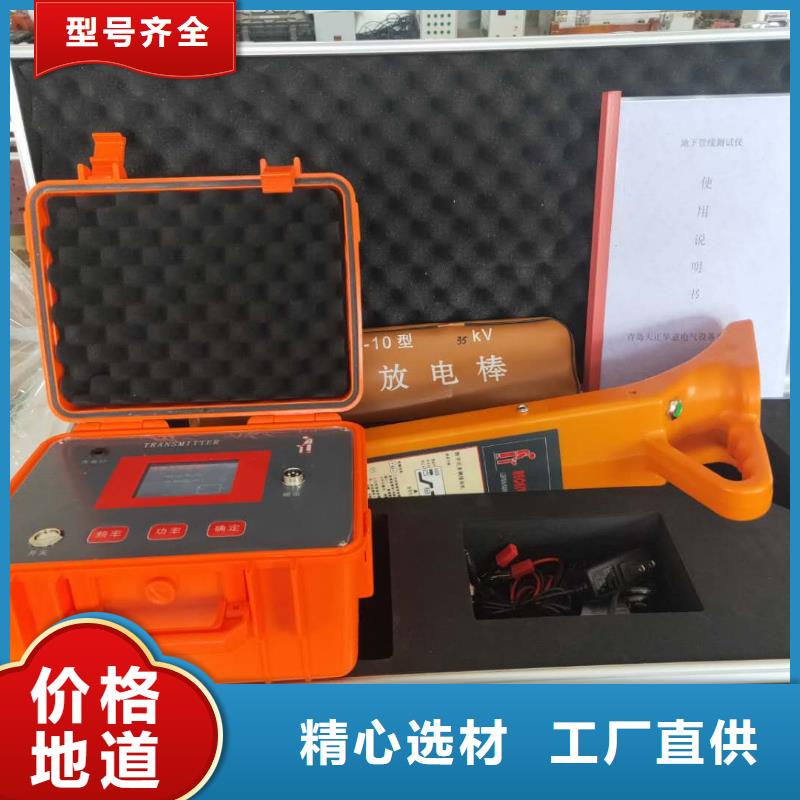

通遼電纜故障探測儀工頻自適應對消理論及高工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。 4、操作極其簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。三、面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差小于0.1米。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。

<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價
<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價

通遼電纜故障探測儀 儀器的操作使用步驟：由于本儀器主要在高壓環境中工作，在現場使用此儀器檢測電纜故障前，應詳細閱讀本使用說明書中的有關儀器測試原理、接線方式和使用注意事項。以免發生人身事故和損壞儀器設備。1．用低壓脈沖法測試電纜的低阻接地、短路、斷路故障A．此時不用多次脈沖控制器。直接在電纜故障測試儀的輸入輸出接口接出一根夾子線。將夾子線的紅夾子夾在故障電纜故障相芯線上，黑夾子夾在電纜的外皮地線上。B．啟動儀器電源開關，屏幕工作以后，觸摸屏幕任意地方進入設置界面。此時儀器默認的狀態是“低壓脈沖法”。應根據現場被測電纜種類、長度和初步判斷的故障性質選擇使用方法。設置在“低壓脈沖法”時，在此界面還可以進行波速測量和打開歷史文件查閱以前的測試結果。C. 完成設備參數設置后，點擊“采樣”鍵，儀器自動發出測試脈沖。此界面將顯示電纜的開路（全長）波形或低阻接地（短路）故障波形。若波形不好操作者應調節“中值”和“幅度”，并觀察采到的回波，直到操作者認為回波的幅度和位置適合分析定位為止。D．波形定位讀距離。低壓脈沖判距比較容易，只要將游標分別定位到發射波及反射波的起點即可。圖五 低壓脈沖法測試的開路全長波形界面E．“保存”很多時候，需要將測試結果保留或留作對比用，就要利用儀器中的“保存”功能，將此次測得的波形保存在儀器的數據庫中。如果測試人員認為有必要保存此次測試結果，可點擊“保存”鍵，根據子菜單提示操作即可。2．用沖擊高壓閃絡法測試電纜的高阻泄漏故障（包括高阻閃絡性故障）本儀器可用沖擊高壓閃絡法測試電纜的高阻泄漏故障。沖擊高壓閃絡法測試電纜的高阻泄漏故障是目前在國內流行的傳統檢測方法。

<通遼>天正華意電氣設備有限公司 小電流接地故障定位儀通遼廠家報價 <通遼>天正華意電氣設備有限公司

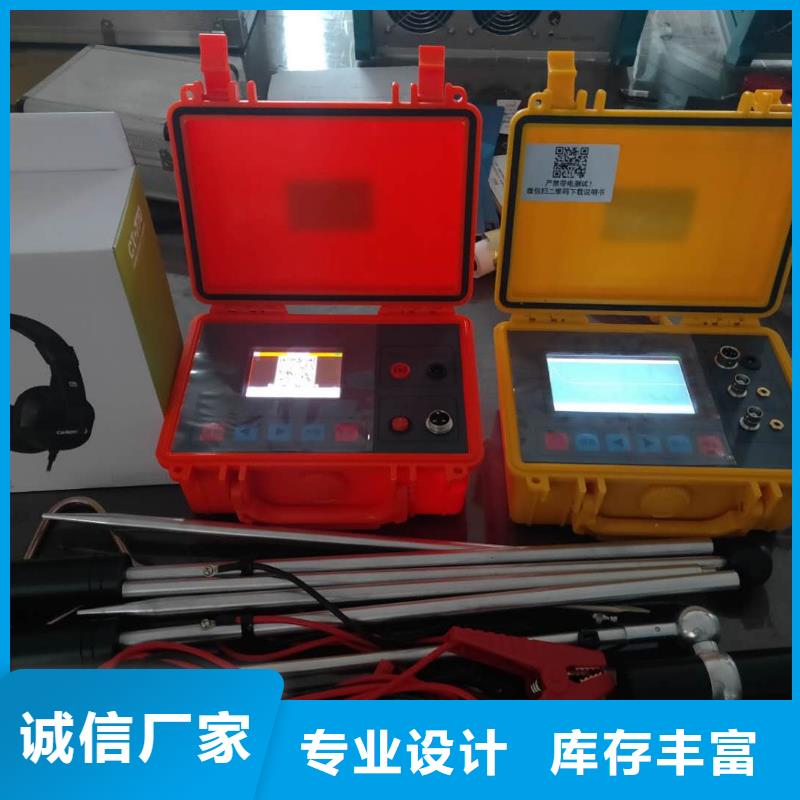

通遼電纜故障探測儀 工作原理TH-2003采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。2.工作界面介紹采樣方式 按“ ”鍵，彈出采樣方式選擇子菜單。子菜單中包括：“低壓脈沖”、“閃絡方法”、“三次脈沖”、“八次脈沖”和“速度測量”。儀器開機默認“低壓脈沖”，根據測試需要，可選擇相應的采樣方式，再按“采樣方式”鍵退出（三次脈沖和八次脈沖為擴展測試方法）。脈寬按“”鍵，彈出脈沖寬度選擇子菜單。子菜單中包括7個選項，分別為：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根據測試距離選擇合適的脈寬，按對應的子菜單鍵可以對脈沖寬度進行選擇，儀器開機默認0.2μs，再按“脈寬”鍵退出此項功能。注意：在高壓閃絡法測試中此項不做選擇。

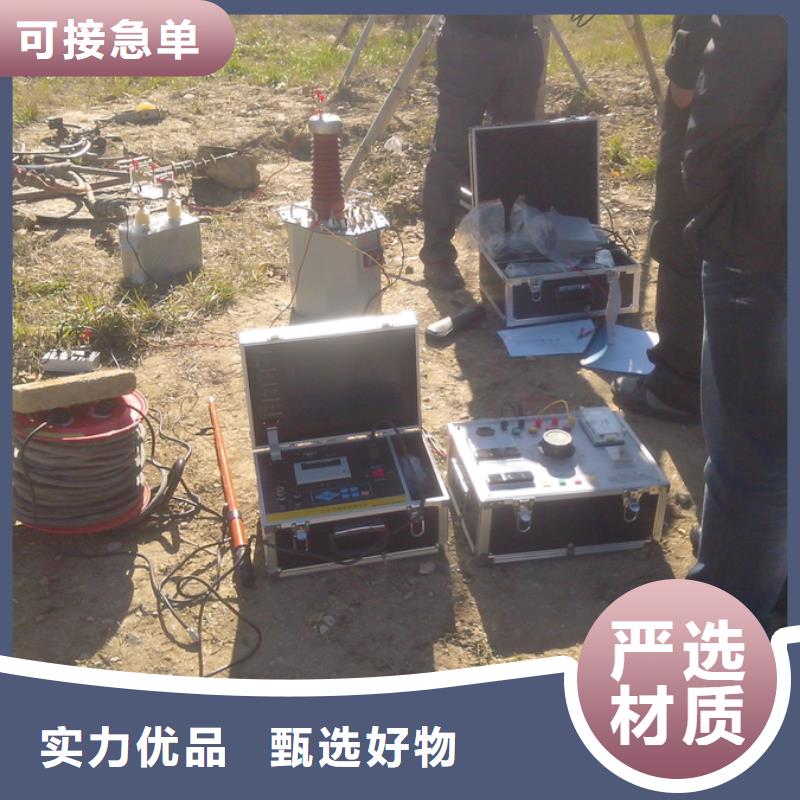

通遼電纜故障探測儀 很多用戶都習慣使用此方法。是三次脈沖法測試電纜故障的一種補充方法。外接線路較為簡單，但是波形分析的難度較大，只有在大量測試的基礎上，有一定經驗后才能熟練掌握，遠沒有三次脈沖法簡單，但還是一種行之有效的測試方法。將儀器附帶的電流取樣器用信號線與主機連接后放在電纜與高壓設備間的接地線旁即可。只要沖擊高壓發生器輸出的電壓足夠高，故障點在此沖擊高壓的沖擊下圖六 高壓閃絡測試法接線圖被擊穿，電纜中就會產生電波反射。電流取樣器將地線上的電流信號通過磁耦合取得的感應反射電波傳電纜故障預定位測試主機，經過A/D采樣和數據處理，并將采得的波形顯示在屏幕上進行故障距離分析。圖七 高壓閃絡法測試波形儀器的預置方法和三次脈沖法的預置一樣，只是在預置時將采樣方法改成高壓閃絡法即可。電纜類型和采樣頻率確定以后就可以點擊“采樣”鍵 ，進行采樣等待。一旦高壓發生器進行沖擊高壓閃絡，儀器就自動進行數據采集和波形顯示。屏幕上方紅色波形是經過局部放大后的波形，下方藍色波形為測試波形全貌。當采集到較為理想的波形后，便可操作“波形縮放”和位移、移動游標來標定故障距離。操作方法與低壓脈沖法一致。4．波速測量不同廠家生產的電纜，盡管型號相同，因為工藝和介質配方的差異，會導致電波傳播速度的差異。如果直接使用儀器給出的平均電波傳播速度，會造成一定的測試誤差。為了更加地測試故障距離，往往需要重新核對（測試）該電纜的電波傳播速度。電波測速的方法如下：A.首先選一段已知長度被測電纜。如果此次被測電纜的長度為已知，也可以用此電纜進行測速。B. 儀器進入設置界面后，按“采樣方法”后選擇“速度測量鍵”。 選取適當的采樣頻率和脈沖寬度。儀器的測量夾子線接在被測電纜的芯線和外皮上。按“電纜長度”鍵，彈出對話框，填寫電纜長度值，按“OK”鍵。點擊“采樣”鍵 ，儀器屏幕將顯示低壓脈沖開路測試波形，通過游標定位儀器將自動顯示所選的電纜的測試速度。
