<通遼>天正華意電氣設備有限公司

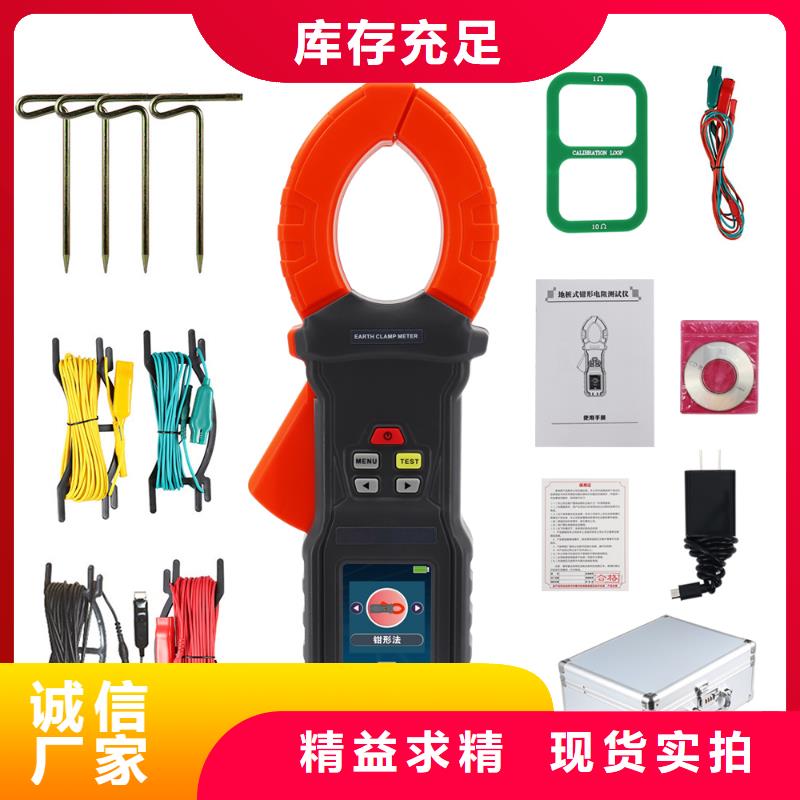

通遼接地電阻測試儀電阻測量開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。用戶認為有必要，可以如圖5所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。 圖5顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖2。顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電阻超出了電阻報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。＊在電流測試模式下，按Ω鍵切換到電阻測試模式。＊4．電流測量開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按A鍵，鉗表進入電流測量模式，顯示“AC 0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電流超出了所設定的電流報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。

通遼接地電阻測試儀導體電阻測量 4、地電壓測量測量接線如圖一，撥掉C1插頭，E、P1間的插頭保留，啟動地電壓（EV）檔，指示燈亮，讀取表頭數值即為E、P1間的交流地電壓值。5、測量完畢按一下電源“OFF”鍵，儀表關機。四、注意事項1、存放保管本表時，應注意環境溫度濕度，應放在干燥通風的地方為宜，避免受潮，應防止酸堿及腐蝕氣體。2、測量保護接地電阻時，一定要斷開電氣設備與電源連接點。在測量小于1Ω的接地電阻時，應分別用專用導線連在接地體上，C2在外側P2在內側如圖四所示：3、測量大型接地網接地電阻時，不能按一般接線方法測量，可參照電流表、電壓表測量法中的規定選定埋插點。4、測量地電阻時反復在不同的方向測量3～4次，取其平均值。5、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流時，優先使用交流電。6、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。

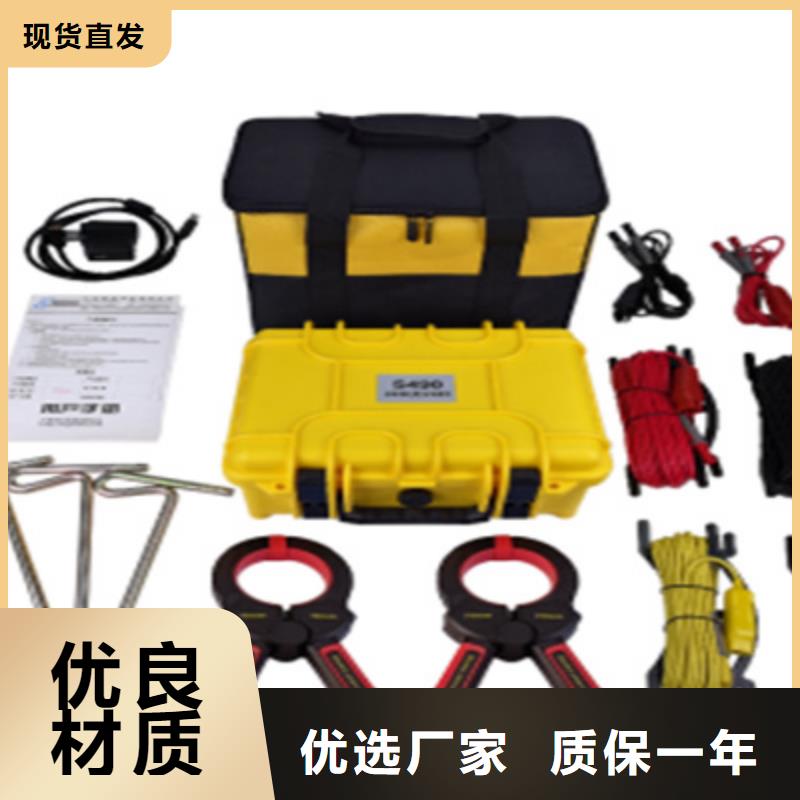

通遼雙鉗口接地電阻測試儀質量優良 <通遼>天正華意電氣設備有限公司

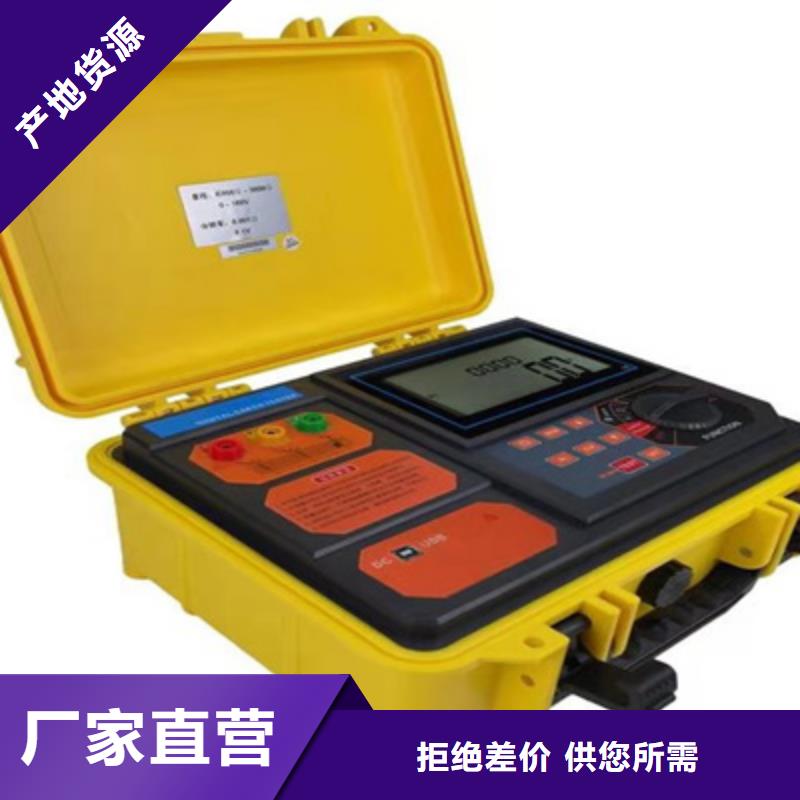

通遼接地電阻測試儀 測量原理1. 接地電壓測量采用平均值整流法。2. 接地電阻值測量采用額定電流變極法(適合準確測量單點接地系統)，即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R＝V/I計算接地電阻值R。3. 以上幾種方法中其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。A： 固有誤差E2：電源電壓變化產生的變動E3：溫度變化產生的變動 E4：干擾電壓變化產生的變動E5：接觸電極電阻產生的變動六. 操作1．基本操作旋轉FUNCTION功能旋鈕實現開關機，旋鈕指示“OFF”位置關機。開機后，如果LCD顯示電池電壓低符號，表示電池電量不足，請依照說明給電池充電。電池電力充足才能保證測量的精度。開機后，按”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。開機后，將FUNCTION功能選擇旋鈕旋至相應的位置短按“AL”鍵可以開啟或關閉報警功能，長按“AL”鍵(約3秒)進入報警臨界值設定，按或”鍵改變當前數字大小，短按“SET”鍵移動光標，短按“AL”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表將閃爍將顯示“ ”符號，并發出“嘟--嘟--嘟--”報警聲。在測試模式下，短按“MEM”鍵鎖定當前顯示數據，顯示“HOLD”、“鎖定。在測試模式下，短按“SET”可選擇顯示平均值、值、小值，顯示:”符號。在測試模式下，長按“MEM”鍵(超過3秒)進入數據查閱，按“”鍵以步進值為1選擇查閱數組號，當前組數為接地電阻數據，再按“MEM”鍵退出查閱。查閱時若無存儲數據，LCD顯示“- - - -”，見上右圖。在數據查閱狀態下，按“CLR”鍵進入數據刪除，按 ”鍵選擇“no”或“yES”， 選“no”再按“MEM”鍵不刪除并返回數據查閱狀態，選“yES”再按“CLR”鍵刪除所存數據，刪除后LCD顯示“----”。數據刪除功能是一次性刪除所有存儲數據，刪除后不能再恢復，請謹慎操作。儀表所存數據可以上傳電腦。連接好電腦與儀表的RS232通訊線，儀表開機，運行數據軟件，若軟件顯示串口打開并連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。數據軟件具有歷史數據讀取、查閱、保存、打印等功能。

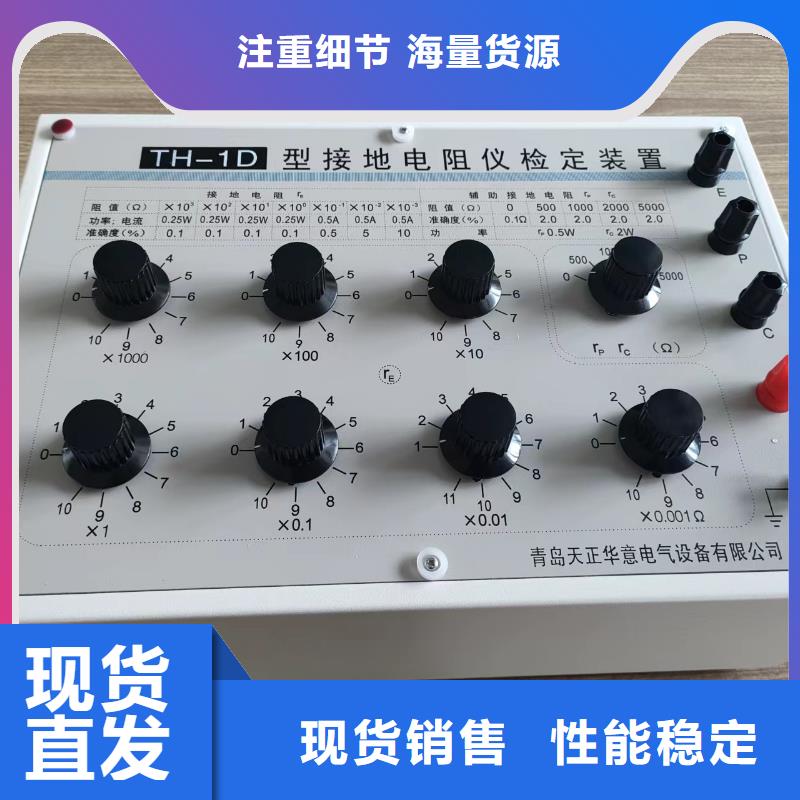

通遼接地電阻測試儀接地電阻表是根據電位補償原理生產的性儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電的重要措施。接地電阻表的檢定規程是JJG366-2004接地電阻表檢定規程。TH-1D接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表（工作電流為AC25A）的檢定。可以作電阻箱使用，起始電阻10mΩ，分辨力達1mΩ。接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各外露可導電部分與電氣設備的總接地端子之間的(接觸)電阻。為接觸電阻對測試的影響，儀器采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。

<通遼>天正華意電氣設備有限公司 通遼雙鉗口接地電阻測試儀質量優良

通遼接地電阻測試儀．電力系統的應用⑴．輸電線路桿塔接地電阻的測量通常輸電線路桿塔接地構成多點接地系統，只需用XRD系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。⑵．變壓器中性點接地電阻的測量變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。⑶．發電廠變電所的應用XRD系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。2．電信系統的應用⑴．樓層機房接地電阻的測量電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用XRD系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。鉗表阻值 ＝ 機房接地電阻 ＋ 測試線阻值 ＋ 消防栓接地電阻如果消防栓接地電阻很小，則：機房接地電阻 ≈ 鉗表阻值 - 測試線阻值⑵．機房、發射塔接地電阻的測量機房、發射塔接地通常構成二點接地系統，如下圖。如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。

<通遼>天正華意電氣設備有限公司
<通遼>天正華意電氣設備有限公司

通遼接地電阻測試儀 優盤操作界面在開機界面按“優盤”熱鍵，即可進入優盤操作界，根據界面中的文字提示可進行導出數據等相關操作，見圖7所示圖7 優盤操作界面5接地阻抗測試5.1測試基本要求接地裝置的特性參數大都與土壤的潮濕程度密切相關，因此接地裝置的狀況評估和驗收測試應盡量在干燥季節和土壤未凍結時進行，不應在雷、雨、雪中或雨、雪后立即進行。交接驗收的接地裝置按照交接標準在投運前進行接地阻抗測試，運行中的接地裝置的接地阻抗測試應按照相關規程規定的周期安排測試。通常電流極與被試接地裝置中心的距離dCG應為被試接地裝置對角線長度D的4～5倍；當遠距離放線有困難時，在土壤電阻率均勻地區dCG可取2D在土壤電阻率不均勻地區可取3D。測試回路應盡量避開河流、湖泊、道路口；盡量遠離地下金屬管路和運行中的輸電線路，避免與之長段并行，當與之交叉時垂直跨越；無論哪種測試方法，都要求電流線和電位線之間保持盡量遠距離，以減小電流線與電位線之間互感的影響。電流極和電位極的布置a)電流極的接地電阻值應盡量小，以保證整個電流回路阻抗足夠小，便于設備輸出的試驗電流足夠大。b)如電流極接地電阻偏高，可采用多個電流極并聯或向其周圍潑水的方式降阻。c) 電位極應緊密而不松動地插入土壤中20cm以上，試驗過程中電流線和電位線均應保持良好絕緣，接頭連接可靠，避免裸露、浸水。

<通遼>天正華意電氣設備有限公司 通遼雙鉗口接地電阻測試儀質量優良

通遼接地電阻測試儀 優盤操作界面在開機界面按“優盤”熱鍵，即可進入優盤操作界，根據界面中的文字提示可進行導出數據等相關操作，見圖7所示圖7 優盤操作界面5接地阻抗測試5.1測試基本要求接地裝置的特性參數大都與土壤的潮濕程度密切相關，因此接地裝置的狀況評估和驗收測試應盡量在干燥季節和土壤未凍結時進行，不應在雷、雨、雪中或雨、雪后立即進行。交接驗收的接地裝置按照交接標準在投運前進行接地阻抗測試，運行中的接地裝置的接地阻抗測試應按照相關規程規定的周期安排測試。通常電流極與被試接地裝置中心的距離dCG應為被試接地裝置對角線長度D的4～5倍；當遠距離放線有困難時，在土壤電阻率均勻地區dCG可取2D在土壤電阻率不均勻地區可取3D。測試回路應盡量避開河流、湖泊、道路口；盡量遠離地下金屬管路和運行中的輸電線路，避免與之長段并行，當與之交叉時垂直跨越；無論哪種測試方法，都要求電流線和電位線之間保持盡量遠距離，以減小電流線與電位線之間互感的影響。電流極和電位極的布置a)電流極的接地電阻值應盡量小，以保證整個電流回路阻抗足夠小，便于設備輸出的試驗電流足夠大。b)如電流極接地電阻偏高，可采用多個電流極并聯或向其周圍潑水的方式降阻。c) 電位極應緊密而不松動地插入土壤中20cm以上，試驗過程中電流線和電位線均應保持良好絕緣，接頭連接可靠，避免裸露、浸水。

<通遼>天正華意電氣設備有限公司
通遼雙鉗口接地電阻測試儀質量優良

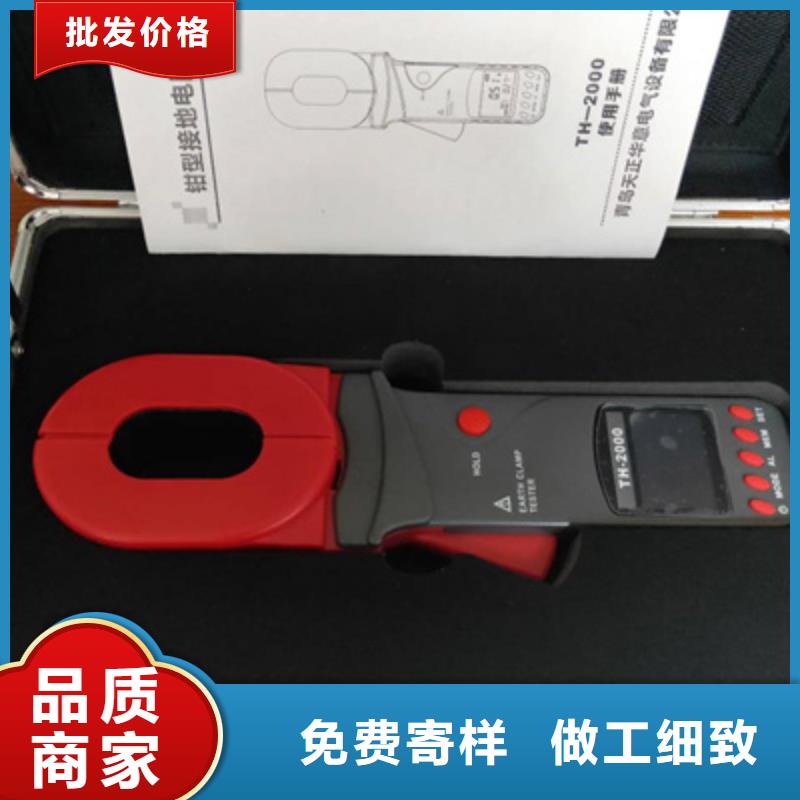

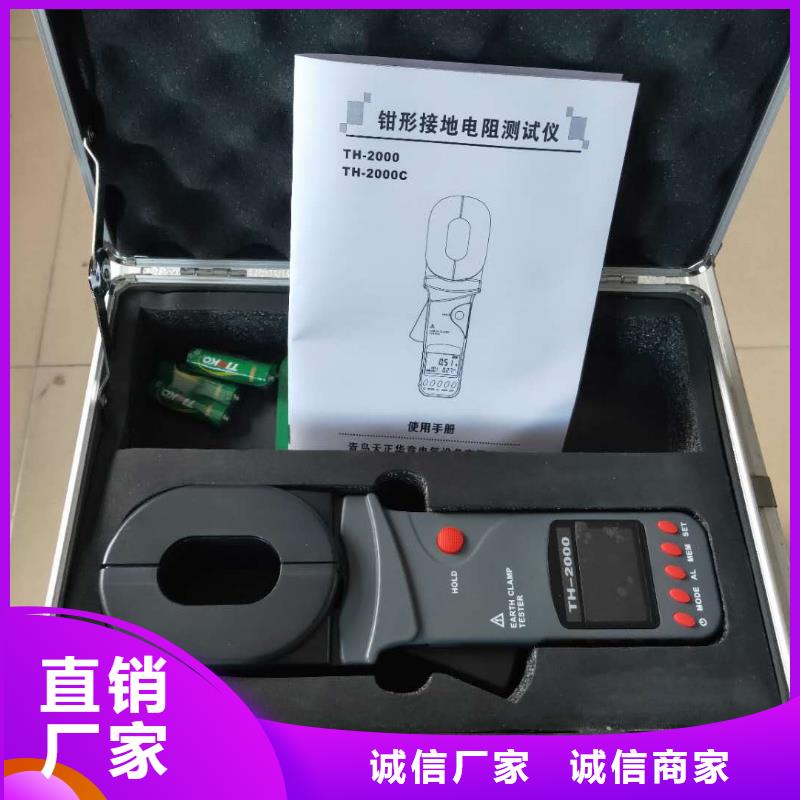

通遼接地電阻測試儀電阻測量原理XRD系列鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。見下圖。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。R＝E/I2． 電流測量原理C＋型鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。見下圖。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。其中：n為副邊與原邊線圈的變比系數。八．接地電阻測量方法1．多點接地系統對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。見下圖。當用鉗表測量時，其等效電路如下：其中：R1為預測的接地電阻。R0為所有其它桿塔的接地電阻并聯后的等效電阻。雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，R0并不是通常的電工學意義上的并聯值（它會比電工學意義上的并聯值稍大），但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0＝0。這樣，我們所測的電阻就應該是R1了。多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。2．有限點接地系統這種情況也較普遍。例如有些桿塔是5個桿塔通過架空地線彼此相連；再如某些建筑物的接地也不是一個獨立的接地網，而是幾個接地體通過導線彼此連接。在這種情況下，如果將上圖中的R0視為0則會對測量結果帶來較大誤差。出于與上述同樣的理由，我們忽略互電阻的影響，將接地電阻的并聯后的等效電阻按通常意義上的計算方法計算。這樣，對于N個（N較小，但大于2）接地體的接地系統，就可以列出N個方程：其中：R1、R2、…….RN是我們要求得的N個接地體的接地電阻。R1T、R2T、……RNT分別是用鉗表在各接地支路所測得的電阻。這是一個有N個未知數，N個方程的非線性方程組。它是有確定解的，但是人工解它是十分困難的，當N較大時甚至是不可能的。

通遼接地電阻測試儀 技術指標 使用條件環境溫度：0℃～＋45℃相對濕度：≤85％RH2、測量范圍及恒流值（有效值）電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)電壓：AC 0～20V3、測量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、輔助接地電阻及地電壓引起的測量誤差·允許輔助接地電阻RC（C1與C2之間）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1與P2之間）＜40KΩ 誤差≤±5％·允許地電壓（工頻有效值）≤5V 誤差≤±5％5、電源及功耗功率損耗≤2W直流：8×1.5V(AA，R6)電池交流：220V/50Hz6．體積與重量體積：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地電阻測量（如圖一）· 沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地。· 用專用導線將地阻儀端子E（C2、P2）、P1、C1與探針所在位置對應聯接。· 開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。2、土壤電阻率測量（如圖二）· 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：Ф＝2πRL 其中Ф—土壤電阻率（Ω·cm）L—探針與探針之間的距離(cm)R—地阻儀的讀數（Ω）用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。·測地電阻、土壤電阻率所用的探針一般用鋁合金管或圓鋼。

<通遼>天正華意電氣設備有限公司 通遼雙鉗口接地電阻測試儀質量優良

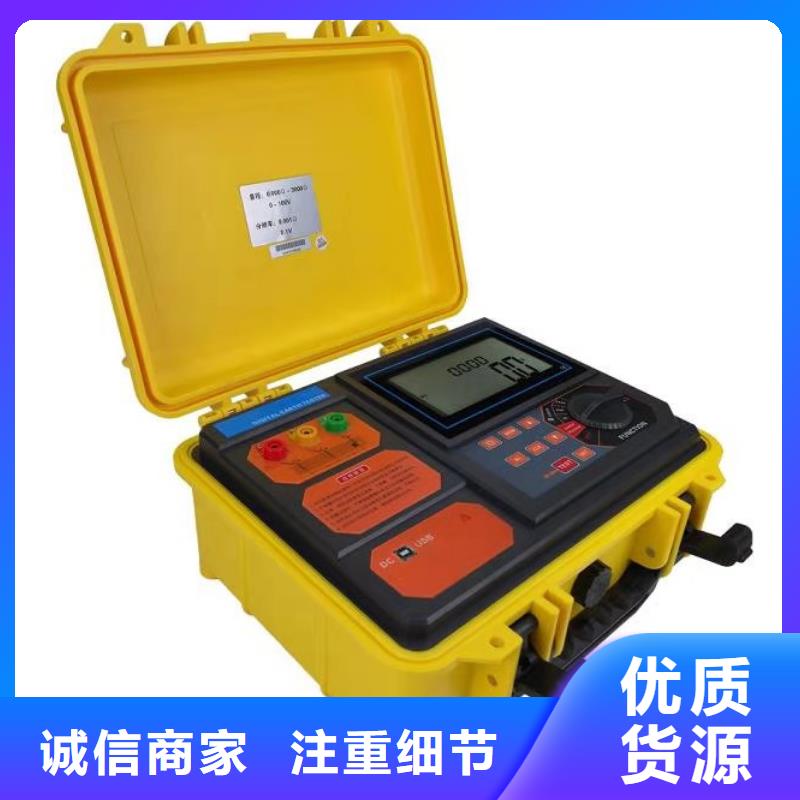

通遼接地電阻測試儀 測量原理1. 接地電壓測量采用平均值整流法。2. 接地電阻值測量采用額定電流變極法(適合準確測量單點接地系統)，即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R＝V/I計算接地電阻值R。3. 以上幾種方法中其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。A： 固有誤差E2：電源電壓變化產生的變動E3：溫度變化產生的變動 E4：干擾電壓變化產生的變動E5：接觸電極電阻產生的變動六. 操作1．基本操作旋轉FUNCTION功能旋鈕實現開關機，旋鈕指示“OFF”位置關機。開機后，如果LCD顯示電池電壓低符號，表示電池電量不足，請依照說明給電池充電。電池電力充足才能保證測量的精度。開機后，按”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。開機后，將FUNCTION功能選擇旋鈕旋至相應的位置短按“AL”鍵可以開啟或關閉報警功能，長按“AL”鍵(約3秒)進入報警臨界值設定，按或”鍵改變當前數字大小，短按“SET”鍵移動光標，短按“AL”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表將閃爍將顯示“ ”符號，并發出“嘟--嘟--嘟--”報警聲。在測試模式下，短按“MEM”鍵鎖定當前顯示數據，顯示“HOLD”、“鎖定。在測試模式下，短按“SET”可選擇顯示平均值、值、小值，顯示:”符號。在測試模式下，長按“MEM”鍵(超過3秒)進入數據查閱，按“”鍵以步進值為1選擇查閱數組號，當前組數為接地電阻數據，再按“MEM”鍵退出查閱。查閱時若無存儲數據，LCD顯示“- - - -”，見上右圖。在數據查閱狀態下，按“CLR”鍵進入數據刪除，按 ”鍵選擇“no”或“yES”， 選“no”再按“MEM”鍵不刪除并返回數據查閱狀態，選“yES”再按“CLR”鍵刪除所存數據，刪除后LCD顯示“----”。數據刪除功能是一次性刪除所有存儲數據，刪除后不能再恢復，請謹慎操作。儀表所存數據可以上傳電腦。連接好電腦與儀表的RS232通訊線，儀表開機，運行數據軟件，若軟件顯示串口打開并連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。數據軟件具有歷史數據讀取、查閱、保存、打印等功能。

<通遼>天正華意電氣設備有限公司

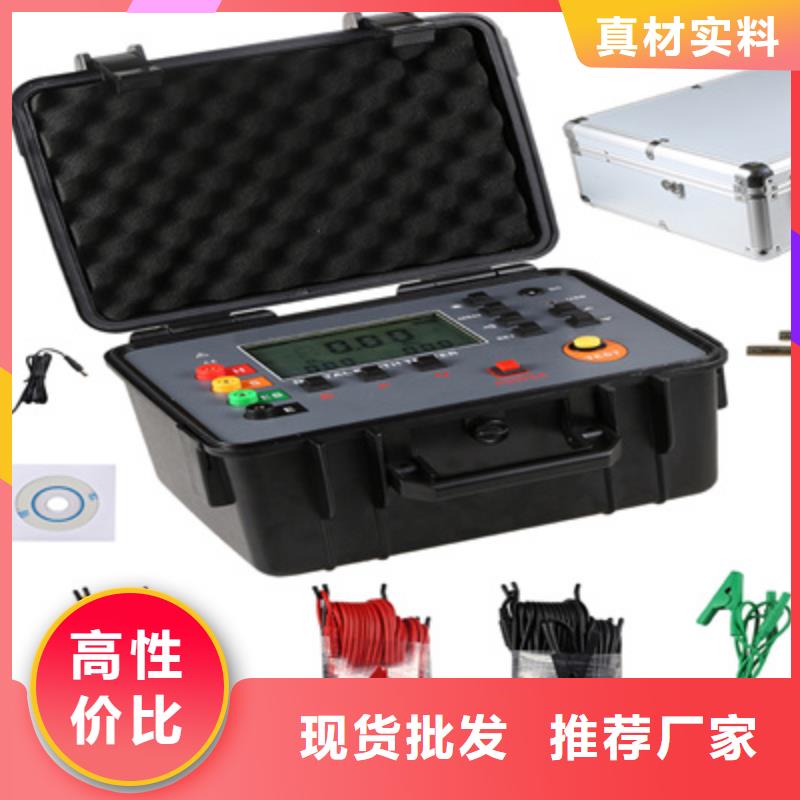

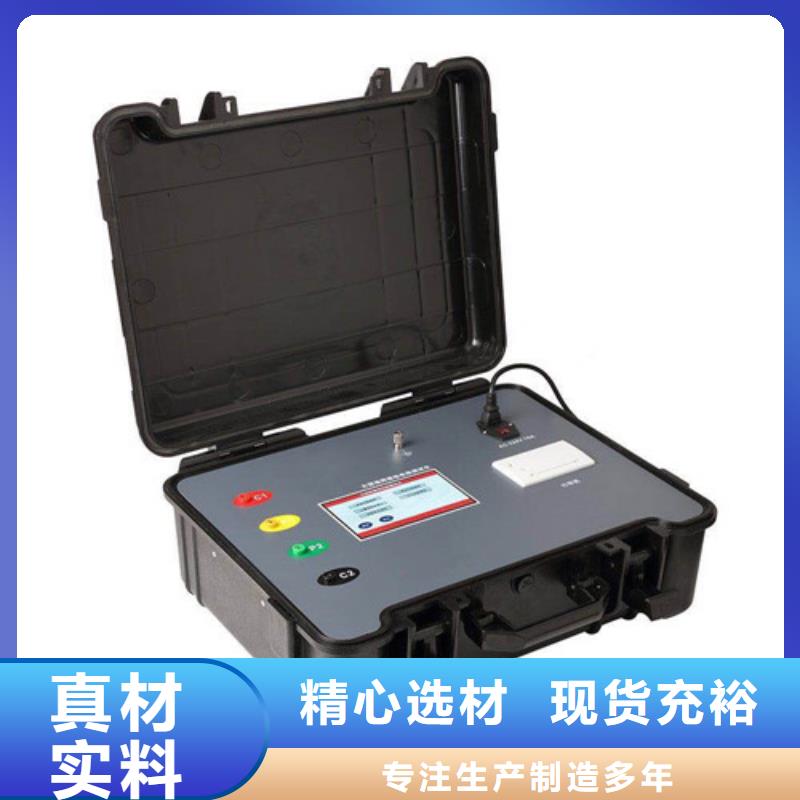

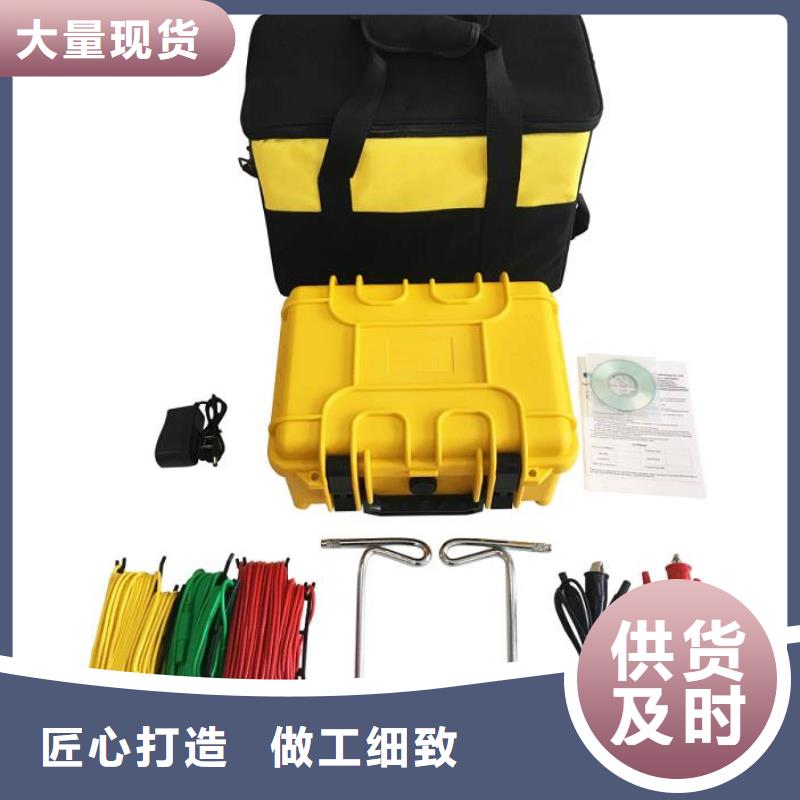

通遼接地電阻測試儀接地電阻·土壤電阻率測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，測試電流達20mA，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。TH-480接地電阻·土壤電阻率測試儀又名精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀，由主機、數據軟件、測試線、輔助接地棒、通訊線等組成。主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光，棒圖指示，一目了然。同時能存儲2000組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。

<通遼>天正華意電氣設備有限公司 通遼雙鉗口接地電阻測試儀質量優良

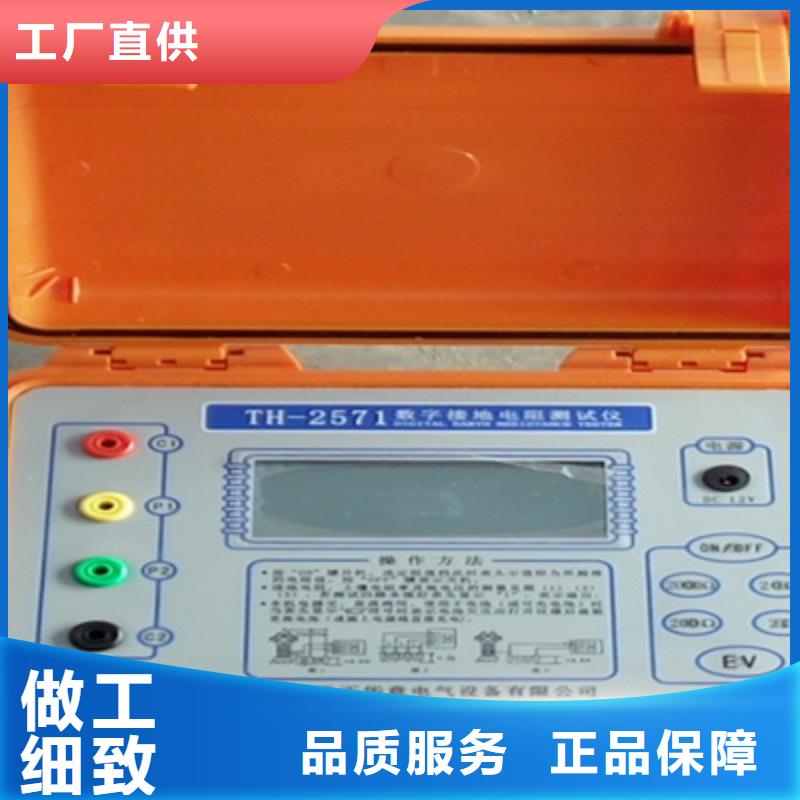

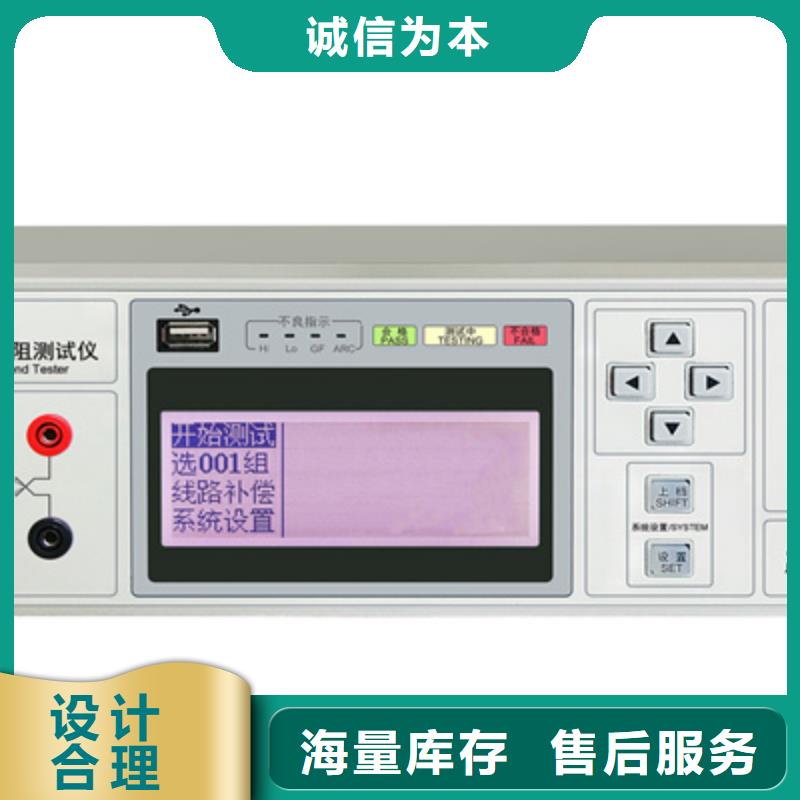

通遼接地電阻測試儀尊敬的顧客感謝您使用本公司TH-2571數字接地電阻測試儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

<通遼>天正華意電氣設備有限公司 通遼雙鉗口接地電阻測試儀質量優良

通遼接地電阻測試儀開機注 意開機時，不能扣壓扳機，不能張開鉗口，不能鉗任何導線開機完成，顯示“OLΩ”后，才能扣壓扳機，打開鉗口，鉗被測導線開機前，扣壓扳機一兩次，確保鉗口閉合良好開機時，要保持鉗表的自然靜止狀態，不能翻轉鉗表，不能對鉗口施加外力，否則不能保證測量的準確度按POWER鍵開機，首先自動測試液晶顯示器，其符號全部顯示，見圖1，同時，儀表自動校準，開機完成后顯示“OLΩ”，自動進入電阻測量模式，見圖2，若沒有正常開機自校準，儀表會顯示“Er”符號，表示開機出錯， 開機出錯需檢查原因再重新開機。如果開機自檢后未出現“OLΩ”，而是顯示一個較大的阻值，見圖4。但用測試環檢測時，仍能給出正確的結果，這說明鉗表僅在測大阻值時（如大于100歐）有較大誤差，而在測小阻值時仍保持原有準確度，用戶仍可放心使用。2．關機鉗表在開機后，按POWER鍵關機。鉗表在開機5分鐘后，液晶顯示屏進入閃爍狀態，閃爍狀態持續30秒后自動關機，以降低電池消耗。在閃爍狀態按POWER鍵可延時關機，鉗表繼續工作。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，再按POWER鍵關機。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，再按POWER鍵關機。

---
