這些電源防雷器對于通過了用戶供電入口處浪涌放電器的剩余浪涌能量進行更完善的吸收，沖擊容量為每相45kA以上，要求的限制電壓應小于1200V，稱之為CLASS Ⅱ級電源防雷器。一般用戶供電系統做到第二級保護就可以達到用電設備運行的要求了第二級電源防雷器采用C類保護器
進行相—中、相—地以及中—地的全模式保護，主要技術參數為：雷電通流容量大于或等于40KA（8/20μs）；殘壓峰值不大于1000V；響應時間不大于25ns。第三級保護目的是終保護設備的手段，將殘余浪涌電壓的值降低到1000V以內，使浪涌的能量不致損壞設備。在電子息設備交流電源進線端安裝的電源防雷器作為第三級保護時應為串聯式限壓型電源防雷器，其雷電通流容量不應低于10KA。后的
防線可在用電設備內部電源部分采用一個內置式的電源防雷器，以達到完全小的瞬態過電壓的目的。該處使用的電源防雷器要求的大沖擊容量為每相20KA或更低一些，要求的限制電壓應小于1000V。對于一些特別重要或特別敏感的電子設備具備第三級保護是必要的，同時也可以保護用電設備免受系統內部產生的瞬態過電壓影響。對于波通設備、移動機站通設備及雷達設備等使用的整流電源，宜視其工作電壓的保護需要分別選用
工作電壓適配的直流電源防雷器作為末級保護。第四級及以上根據被保護設備的耐壓等級，假如兩級防雷就可以做到限制電壓低于設備的耐壓水平，就只需要做兩級保護，假如設備的耐壓水平較低，可能需要四級甚至更多級的保護。第四級保護其雷電通流容量不應低于5KA。 [4] 由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受
一定工頻電壓升高能力。金屬氧化物避雷器(MOA）在正常工作時與配變并聯，上端接線路，下端接地。當線路出現過電壓時，此時的配變將承受過電壓通過避雷器、引線和接地裝置時產生的三部分壓降，稱作殘壓。在這三部分過電壓中，避雷器上的殘壓與其自身性能有關，其殘壓值是一定的。接地裝置上的殘壓可以通過使接地引下線接至配變外殼，然后再和接地裝置相連的方式加以。對與如何減小引線上的殘壓就成為保護配變的關鍵所在。引線的
阻抗與通過的電流頻率有關，頻率越高，導線的電感越強，阻抗越大。

因此在對避雷器進行性試驗時，應檢查放電計數器內部有無水氣、水珠，元件有無銹蝕，現缺陷應予處理或更換。為了檢查放電計數器動作是否正常，一種方法是用沖擊電流發生器給計數器加一個副值大于100A的沖擊電流，看其是否動作。用一個1000V或2500V的兆歐表給一個電容量為5—10法的電容器充電，然后用電容器通過放電計數器放電，計數器應當動作。避雷器放電計數器試驗時應注意：(1)為得到足夠的交流電流，應由1人搖兆歐表，另一人通過絕緣桿掛電容器的放電引線；在兆歐表停搖之前

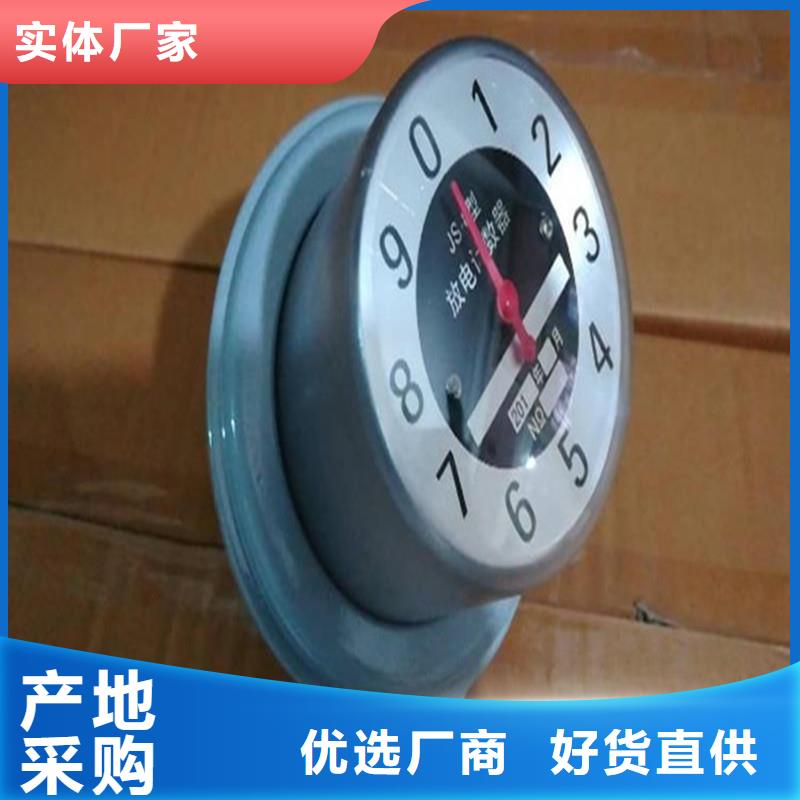

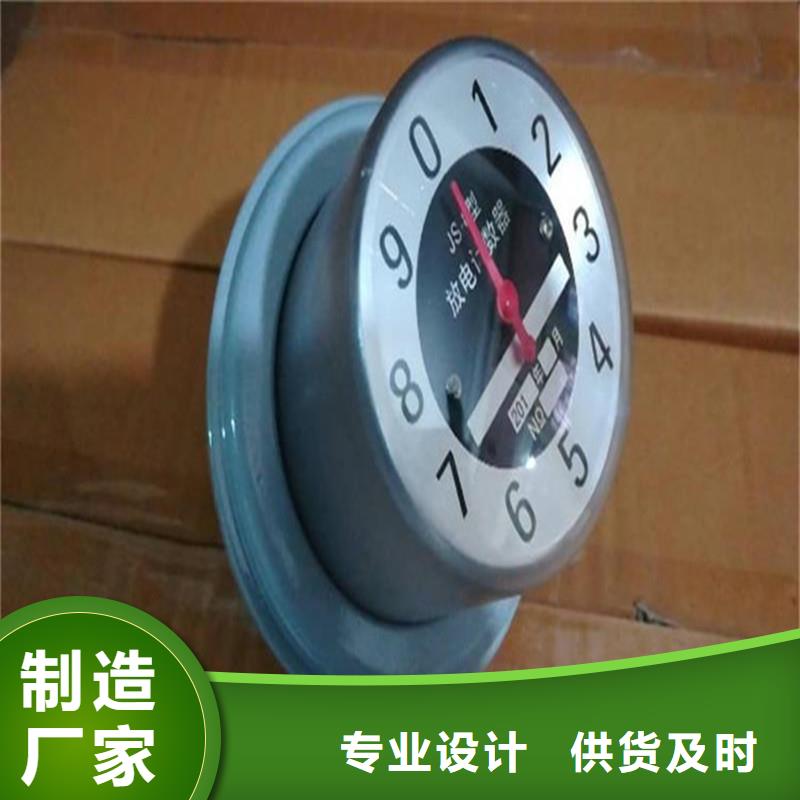

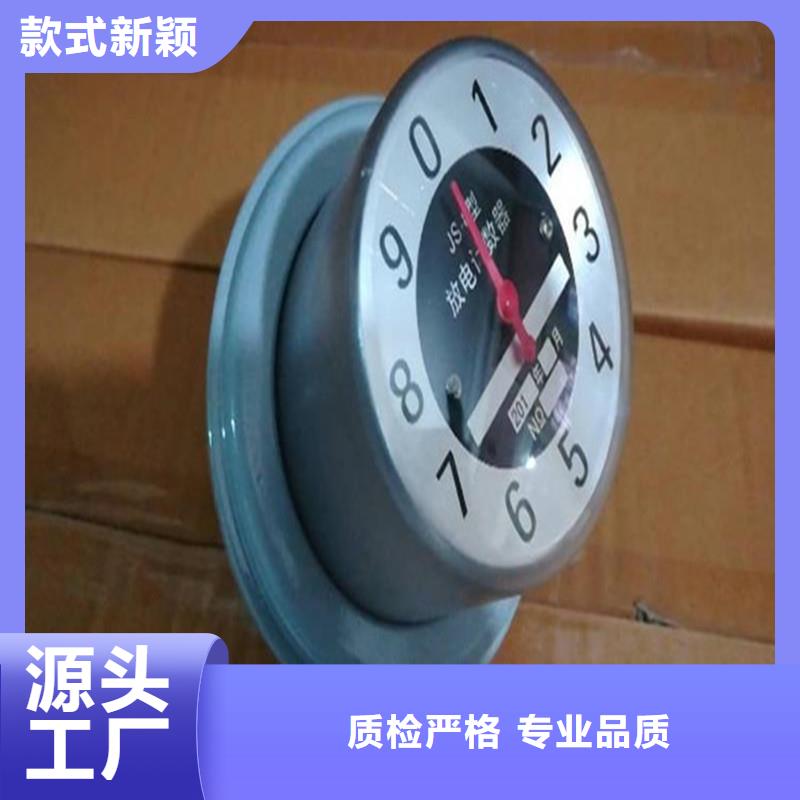

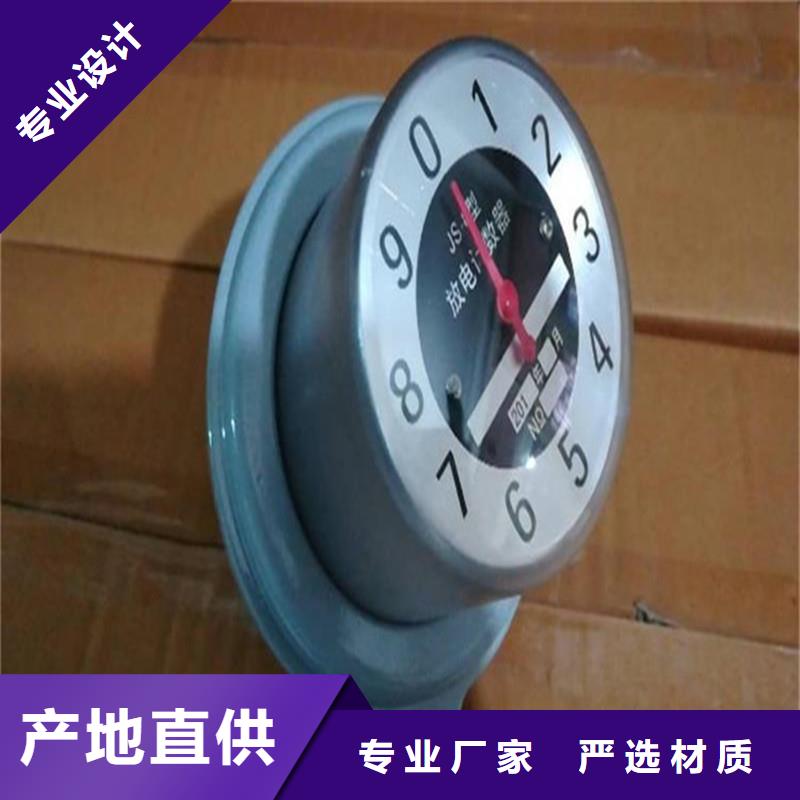

雷器用放電計數器是用來監測避雷器放電動作的一種高壓電器，其構造由非線性電阻、電磁計數器和一些電子元件組成，在正常運行電壓下，流過計數器的漏電流非常小，計數器不動作，當避雷器通過雷電波，操作波和工頻過電壓時，強大的工作電流從容不迫計數器的非線性電阻能過，經過直流變換，對電磁線圈放電而使計數器吸動一次，來實現測量避雷器動作次數的裝置。在結構上采用電阻片取壓，電磁線圈動作，計數器顯示，透明玻璃罩，密

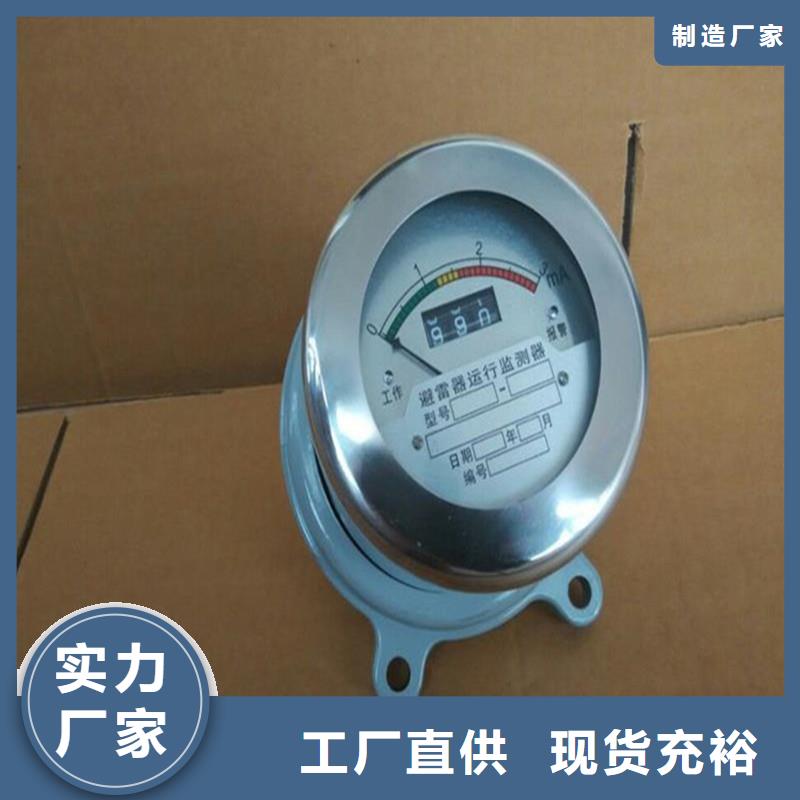

封橡皮墊，底版及法蘭等進行卡裝密封，高壓出線端從底板中心引出。放電計數器增加了光電指示，正常運行時出現綠色、指示燈，當避雷器泄露電浪超過警戒值時見出出紅色指示燈，可于避雷器的在線檢測。避雷器監測器除了具有監測避雷器放電動用的功能外，還能監測避雷器泄漏電流變化，對避雷器的運行質量及時給出可靠的數據，防止事故的發生，提高電力系統運行的可靠性。 避雷器監測器除了具有監測避雷器放電動用的功能外，還能監
測避雷器泄漏電流變化，對避雷器的運行質量及時給出可靠的數據，防止事故的發生，提高電力系統運行的可靠性。放電計數器為單指針十位數循環計具備有計數進位功能，可連續計數指示；數10次后再進入下一循環計數周期，適合于避雷器動作頻繁地區和無人值班場所使用。放電計數器為單指針十位數循環計具備有計數進位功能，可連續計數指示；數10次后再進入下一循環計數周期，適合于避雷器動作頻繁地區和無人值班場所使用
。技術參數1.產品型號 JSYF9 5/400JSYF9-S 5/400 JSYF9 10/600JSYF9-S 10/600 JSYF9-SD2.性能指標(1)適用電力系統額定電壓范圍（有效值） 10～110KV 10～220KV 35～220KV(2)標稱放電電流8/20uS（峰值） 5KA 10KA 10KA(3)下限動作電流8/20uS（峰值） 50A 50
A 50A(4)標稱放電電流下殘壓（峰值） ≤1.1KV ≤1.5KV ≤1.5KV(5)方波電流耐受能力2000uS（峰值） 400A 600A 600A(6)大電流沖擊耐受能力4/10uS（峰值） 65KA 100KA 100KA(7)計數器指示范圍 ——— ——— 0～100位數自動循環不清零(8)指示下限 ——— ——— ≥2毫安(9)產品重量 1.1kg 1.1k

HY5WZ-(5-216)/(13.5-562)電站型避雷器實配直流參考電壓、方波通流容量和大電流耐受能力都高于標HY5CX-1742F外間隙避雷器是專門為了保護配電系統的線路而設計的一款新型免維護的避雷器。是專用于雷電過電壓對線路的保護，戶外電力設
備過電壓的保護的避雷器. HY5CX-1742F外間隙避雷器 的特點:    1、該產品可以有效的防止的限制雷電過電壓給電力配電系統帶來的損壞，可以防止和避免雷電擊斷電線或者擊壞一些電力設備設施。    2、該產品是一款高新技術型的避雷產品，它可以利用自身的原理和構架提高線路耐擊水平，減少因雷電過電壓造成電力開關設備跳閘的事故。    3、裝置可在不同的環境下使用，該產品的間隙放電
電壓可根據不同地區氣候條件調節。    4、該產品在保護線路不受雷電過壓侵害時本身不參與線路運行，大大延長了產品的使用壽命。    5、該產品具有性能穩定、免清洗維護等優點，并且安裝方便，安裝時僅須把避雷器裝在橫擔上，避雷器上接線端聯接高壓母線即可。HY5WR-51/134電容型避雷器主要適于220KV、110KV及以下電力輸配電系統、變電所系統、發電廠系統中，主要作用：HY5WR-5
1/134電容型避雷器的主要作用是用來抑制各種高壓開關工作過程中產生的過電壓用來保護電容器組免，防止和避免電容器組受過電壓的破壞。HY5WR-51/134電容型避雷器介紹    HY5WR-51/134電容型避雷器就由我公司生產的一種高性能的用于電容器組過電壓保護的高科技產品，他主要是利用電容型避雷器的工作原理，結合氧化物避雷器和復合絕緣材料的優勢精心組合研發而成，是一款主要用于220KV、
110KV、66KV、35KV、10KV低至0.22KV的發電廠系統、輸配電系統、變電所系統、配電系統中。

HY5WR-51/134電容型避雷器主要作用是用來限制配電系統中各種可能出現的過電壓，從而保護配電系統及配電系統的、高并行、可靠、穩定運行。HY5WR-51/134電容型避雷器特點   1、本產品采用高壓注射整體成型設計，產品具有性能穩定、運行可靠、密封性能好諸多優點等。
  2、產品使用先進的散熱技術，散熱效果良好，并用具有非常好的的過電壓能量的吸收能力。   3、HY5WR-51/134電容型避雷器采用外絕緣設計，產品耐電腐蝕性強、抗老化性能強、耐污能力強等優點。   4、由于HY5WR-51/134電容型避雷器采用實芯結構設計，避免了避雷器因為嚴重過載時而造百氣體急速膨脹，具有良好的防性能。   5、YHY5WR-51/134電容型避雷器體積較小，
設計較經我公司進行定位和改造，具備質量輕、節省占地等優點。HY5WD電機型避雷器主要適用于10VK、6KV電力系統、其作用是保護電動機柜和相關的輸變設備免受細雷電過電壓和操作過電壓的侵害，該避雷器是一種復合型氧化鋅避雷器，我司生產的HY5WD電機型避雷器具有操作簡單、維護方便、質量穩定、價格便宜等眾多優點。HY5WD電機型避雷器產品特點:   1、HY5WD電機型避雷器是我以司結合以往的電動型
避雷器的一些相關特點，進行重新研發和設計所加工出來的一款高性能的氧化物避雷器，此產品設計比較輕巧、重也相對比較輕，主要是適用于高壓電動機柜內使用。   2、裝置在生產制造過程中、采用整體模壓成形，因此具有很好的防潮防性能、同時還具備良好的增水性能、防污染性能、大大提高了裝置的可靠性，減少了運行維護的次數。F2-6、F2-10、F2-35閥型避雷器主要用于保護相應額定電壓的交流變配電設備
免受雷電過電壓的損害、電壓等級有6KV、10KV、35KV。該避雷器是由火花間隙與非線性電阻（閥片）串聯組成。
