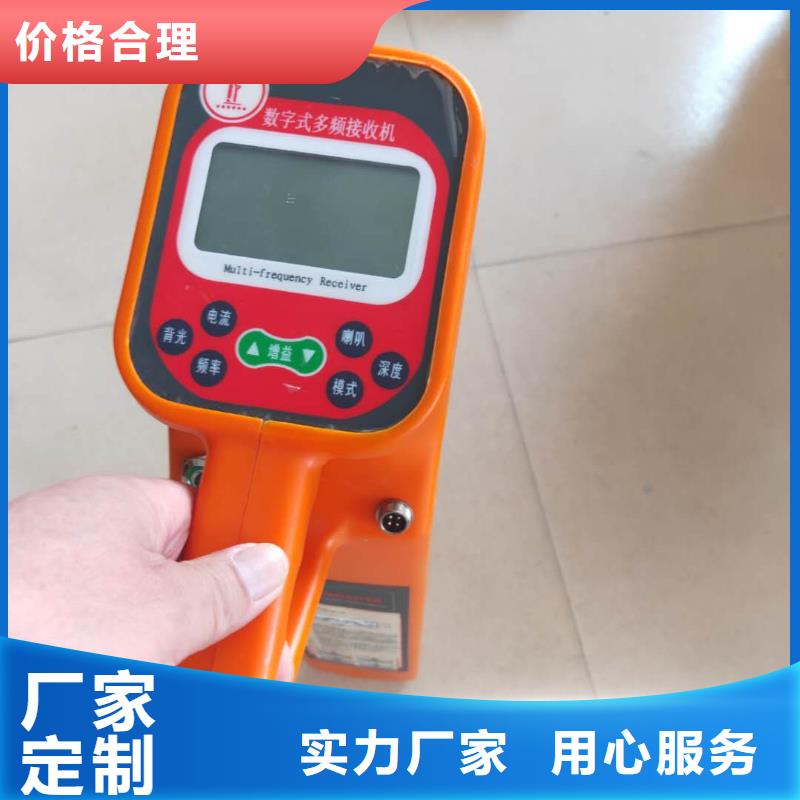

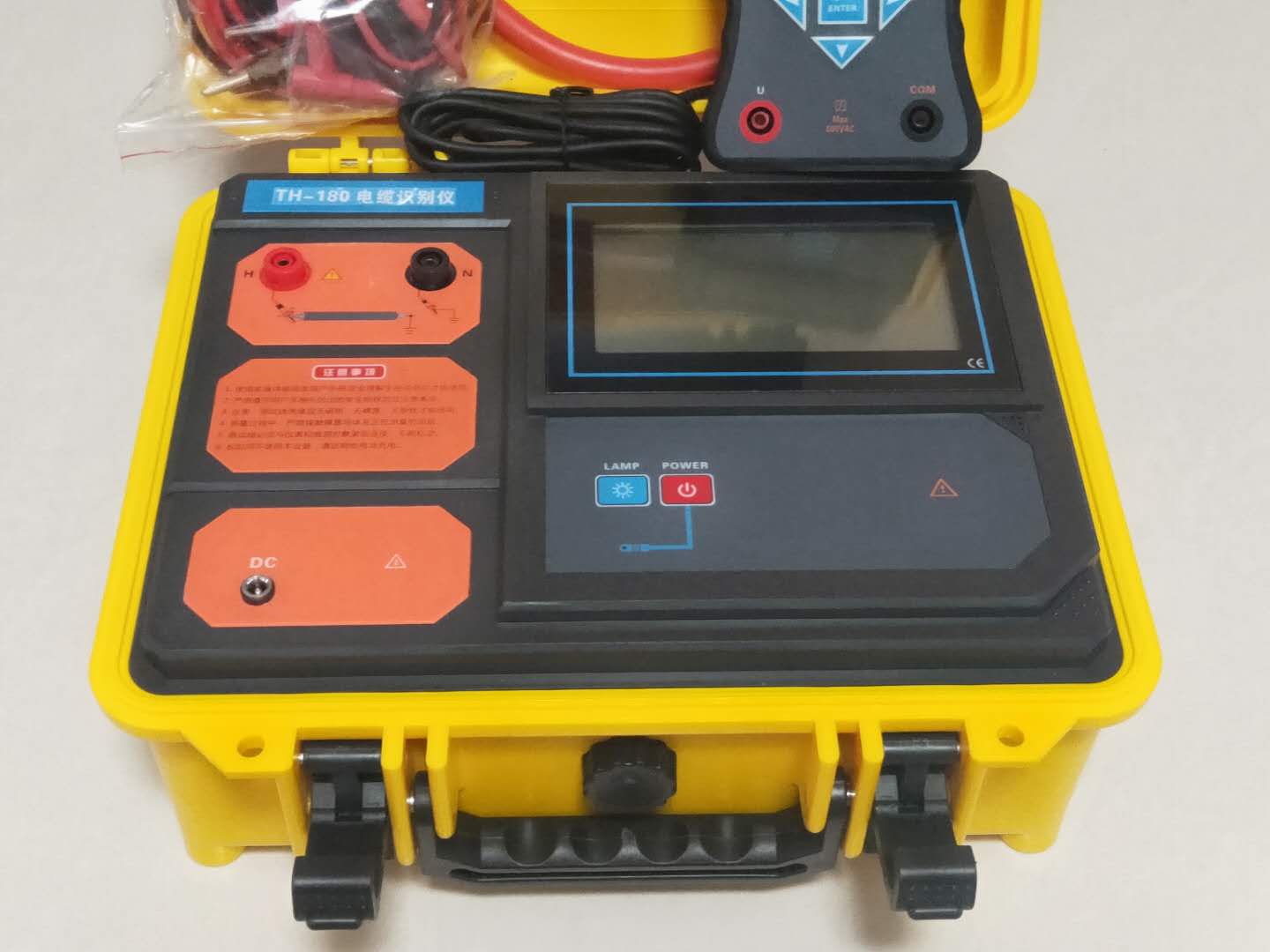

通遼地下電纜管線探測儀功能特點?羅盤顯示：直觀顯示管線位置。?左右指示：左右箭頭顯示管線位置正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。?實時進行深度和電流測量。?歷史曲線顯示：直觀顯示信號變化情況。?性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果（選配件）鑒別在不方便使用卡鉗時使用。?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。?多種探測頻率：主動探測和被動探測。?發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。?機殼堅固、質輕便攜。三、技術指標?發射機：1.輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。2.輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。3.輸出功率：10W，10檔可調，自動阻抗匹配。4.直連輸出電壓：150Vpp。5.過載和短路保護。6.人機界面：128×64點陣液晶顯示器。7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。?接收機：1.輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。2.接收頻率：主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。3.管線探測模式：寬峰法、窄峰法、音谷法。4.電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。5.人機界面：320×240點陣液晶顯示器。

通遼 地下電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性鑒別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，可以充分發揮儀器的功能，并能程度地抗干擾，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。

<通遼>天正華意電氣設備有限公司 通遼經驗豐富的數字式電纜識別儀基地

通遼 地下電纜管線探測儀 組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

通遼地下電纜管線探測儀發射頻率的選擇：?對于一般電纜的探測，除非采用相間接法，均使用開機默認的1280Hz頻率。其頻率較低，傳播距離長，且不容易感應到其他管線上；再者接收機對1280Hz信號的接收效果要強于640Hz，抗干擾能力較強，較易分辨。?對于長距離電纜（長于2-3km），如果使用1280Hz信號，在較長距離處會有較大衰減，信號不易接收，相位也會發生偏移。故探測長距離電纜使用640Hz發射信號。?640Hz和1280Hz為復合頻率信號，接收機能夠進行跟蹤正誤提示。?使用相間接法時，應優先采用高頻（10kHz、33kHz或83kHz）。二、運行電纜的信號發射方法1、卡鉗耦合法：這是一種探測運行電纜較理想的方法，不需要電纜作任何改動即可測試，并且操作遠離高壓，非常，電纜全長上都有信號，沒有距離限制。電纜護層兩端必須良好接地，否則耦合電流隨接地電阻的增大而減小。兩端未接地，或電纜護層中間斷開，不能使用卡鉗耦合法。（1）卡住電纜本體圖3-2-1 運行電纜卡鉗耦合法1（卡電纜本體）如上圖所示，本方法適用于普通三相統包運行電纜的探測。發射機輸出接卡鉗，將卡鉗卡住電纜本體（注意不能卡接地線以上部分），卡鉗等效為變壓器的初級，電纜金屬護套－大地回路等效為變壓器的次級（單匝），次級耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小，電流越大。 電纜通過卡鉗耦合得到的電流較小，為加強探測效果，應選擇較大輸出水平。 （2）卡住電纜護套接地線圖3-2-2 運行電纜卡鉗耦合法2（卡電纜接地線）如上圖所示，本方法適用于超高壓單芯運行電纜的探測。由于單芯電纜芯線流過的工頻電流很強，而且沒有三芯統包電纜的三相抵消效果（對外表現為相對很小的零序電流），如果將卡鉗卡住電纜本體，則很容易造成卡鉗的磁飽和，無法發出信號，此時應將卡鉗卡住其護層接地線。由于長距離超高壓單芯電纜的護層會每隔一定距離地線交叉互連，故信號會在交叉互連點從一相的護層流到另一相的護層，在跟蹤時注意區分。對于三芯統包電纜，如果受現場條件限制，卡電纜本體有困難，也可以采用卡電纜接地線的方法，但應盡量不采用，在某些特殊情況下，可能會造成信號特征（包括幅值和相位）出現不可預料的變化。

<通遼>天正華意電氣設備有限公司 通遼經驗豐富的數字式電纜識別儀基地

通遼 地下電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確?？ㄣQ的鉗口完全閉合，并確保鉗口無異物、不生銹。3、界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz?？ㄣQ耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點，需要使用輻射感應法；在地面開挖前，需要探查地下有無管線時也主要使用輻射法。
