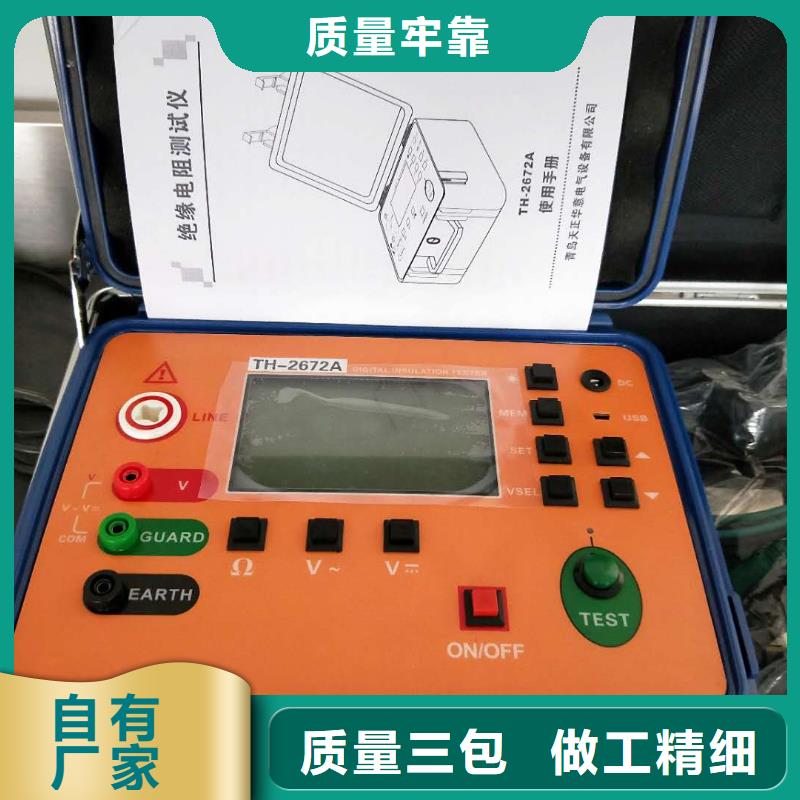

通遼絕緣電阻測試儀 測量原理絕緣電阻測量采用電壓發生器產生一個電壓V，施加到電阻兩端，通過測量在電阻兩端流動電流I，并根據公式R＝V/I計算接地電阻值R。七．操作方法1．開關機按POWER鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足才能保證測量的精度。3．直流電壓測試輸入儀表直流電壓不能超過1000V。測量時按一下按鍵切換到直流電壓測試模式，將綠表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。4．交流電壓測試輸入儀表交流電壓不能超過750V。測量時按一下按鍵切換到直流電壓測試模式，將綠筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。c5．絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 為了保證測量精度測試時不要把測試線纏繞在一起。保證絕緣電阻精度的溫濕度值絕緣電阻范圍 保證絕緣電阻精度的濕度值 保證絕緣電阻精度的溫度值0Ω-100MΩ ＜85％ RH(無凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(無凝露) 21GΩ-1000GΩ ＜65％ RH(無凝露) 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。

通遼兆歐表5kV-信守承諾 <通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。 本儀表根據IEC61010規格進行設計、生產、檢驗。任何情況下，使用本儀表應特別注意。?測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。 測量過程中，嚴禁接觸裸露導體及正在測量的回路。確認導線的連接插頭已緊密地插入儀表接口內。請勿在易燃性場所測量，火花可能引起爆炸。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。儀表顯示電池電壓低符號應及時充電否則會引起誤差。 測量過程中嚴禁進行充電或者進行數據傳輸操作 注意本儀表所規定的測量范圍及使用環境。 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

通遼絕緣電阻測試儀 操作步驟本儀表初次或前赴現場使用前應進行充電（全程充電時間8小時，充電指示燈從紅變綠），以免到現場使用過程中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀器工作是否正常、準確。儀表操作步驟如下：1、準備本儀表接線前，首先應將“工作電源”開關調在關的位置，“高壓控制”按鈕應斷開！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，確保方可接線！尤其變電站、發電廠現場等受到電網泄漏感應到強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才能把被測量端的人工放電棒移開。2、接線把儀表的兩個“E”端接到被測物的地或零端，以及大地。把儀表的“L”端接到被測線路端，例如變壓器繞組，電纜芯線。把儀表“G”端接到被測回路需要表面電阻泄漏影響的保護環。3、預選測試電壓把“高壓預選”開關選向需要的測試電源電壓。如需要從0V調起時，需要把“高壓調節”旋鈕反時針旋轉到盡頭。4、接通工作電源把本儀表“工作電源”開關撥向通，開關上方的指示燈即亮，“kV”電壓表顯示應0.00kV。5、測試啟動把“高壓控制”按鈕按下，這時高壓從L端輸出，“kV”表顯示L-E之間的電壓值，“min.s”表開始計時。6、測試電壓細調調節“高壓調節”旋鈕，可把電壓平滑調節到指定值。7、電阻量程選擇把“電阻量程”開關選向需要的量程或從MΩ檔向2000GΩ量程步進，若儀表連續報警，則表示被測電阻太低，應退低檔來測量。8、電阻值讀數通過“MΩ/GΩ”表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時，便于操作者記錄。關于吸收比、極化指數的計算公式為：吸收比＝R60s/R15s，即第60秒的電阻讀數÷第15秒的電阻讀數。極化指數＝R10min/R1min，即第10分鐘的電阻讀數÷第1分鐘的電阻讀數。9、測試電壓退出將“高壓控制”按鈕退出，這時“kV”表就會緩慢回零，數字秒表也會退出顯示。如果“kV”表不緩慢回零，則應以帶電阻的放電棒放電。10、結束當“kV”表顯示為0.00kV后，再經過對被測物人工放電棒接通大地，證明后即可關機、拆線。測試結束。

<通遼>天正華意電氣設備有限公司 通遼兆歐表5kV-信守承諾 <通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀 液晶顯示屏按鍵●按鍵及功能說明按鍵編號從左到右，共5個。個為關機狀態下的開機鍵。按鍵編號說明1開機按鍵，關機狀態下按下開機2功能鍵5 TEST鍵，按住1S測試，再按停止。（進入設置菜單時無效）● 測試設置界面試驗電壓試驗自動終止時長 電池電量指示短路電流值 設定的濾波按鍵功能提示 軟按鍵說明關斷開電源。儀器在無操作時，3分鐘自動關機。電壓選擇測試電壓， 500V、1000V、2500V、5000V、10000V時長 自動停止的測試時間，00:30 01:00 10:00 30:00 切換軟件按鍵到新的功能，或從另外的功能返回電流選擇短路電流，1mA步進選擇。通常按照值即可，也可依據規程規定的短路電流值選擇。濾波 選擇濾波參數。關：無濾波；（無干擾情形下）小：硬件低通濾波；（適用于多數情形）中：軟件低通濾波；（大于100G高阻時選擇）大：軟件＋硬件低通濾波；（大于1T高阻時選擇）設置進入系統設置菜單?電池電量指示： 、、、、當電池電壓顯示只剩一格時應及時充電了，當電池顯示閃爍時則隨時會自動切斷電源，應該馬上進行充電。?充電：為面板AC插座提供滿足要求的AC電源，即可為儀器充電。充電時，電源指示燈亮，顯示屏的電池標示依次從(0格)到(滿格)顯示，當充滿時，則顯示(滿格)。

通遼絕緣電阻測試儀性能特點 抗干擾能力強：抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。4、高壓輸出范圍寬廣：可選擇0.5kV、1kV、2.5kV、5kV、10kV、20kV，也可從0V平滑調節到需要的電壓。5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。6、高品質：關鍵部件全部采用進口元件，保證測量精度準確。7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶。8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長。四、技術指標1、測試電壓等級：0.5kV、1kV、2.5kV、5kV、10kV、20kV2、測試電壓精度：±(5％＋10V)3、短路電流：典型值10mA4、量程與準確度

通遼兆歐表5kV-信守承諾 <通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀 外界干擾 高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響數字式絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，適應惡劣工作環境，是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。?額定絕緣測試電壓范圍100～2500V絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

通遼絕緣電阻測試儀 實驗之前注意事項1、本儀表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上 高壓干擾電能，因此為了人身，使用本儀器首先一定要接好接地線！2、本儀表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待本儀表自動放電使電壓表回零后才進行例行需要的人工放電！因為短路放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！！一、產品概述隨著我國電力工業的快速發展，電器性實驗是保障電力系統運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本系儀表。本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

通遼絕緣電阻測試儀 極化指數（PI）和吸收比(DAR)極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。2、極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，PI和DAR值通過下面的公式計算：注：1：R10Min＝電壓施加10分鐘測量的電阻值2：R1Min＝R60Sec＝電壓施加1分鐘測量的電阻值3：R30Sec＝電壓施加30秒測量的電阻值4：R15Sec＝電壓施加15秒測量的電阻值5：DAR的計算時間可以選擇15秒或30秒。3、極化指數（PI）和吸收比（DAR）測試1、極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。2、按下按鍵切換到測電阻模式，然后按或或或或或或或鍵選擇要進行測試的電壓值。 3、按鍵選擇相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，LCD左下角不顯示任何東西的為絕緣電阻測量模式。

<通遼>天正華意電氣設備有限公司 通遼兆歐表5kV-信守承諾

通遼絕緣電阻測試儀使用注意事項 1、使用本檢定裝置的環境條件特別是濕度應滿足前述的相關要求。在高濕環境使用時，除了檢定結果不可信之外，嚴重時可能造成裝置損壞，建議停止使用本裝置，或采用除濕設備使環境濕度符合要求；儀器要有良好的接地線。2、長時間未使用本檢定裝置時，使用前應將標準電阻器的各開關從0～10（9）來回轉數次，使其接觸穩定可靠。3、在使用時，應注意實際施加在標準電阻器上的電壓（電流），不要超過銘牌上注明的各電阻盤的使用電壓，以免造成電阻元件超差甚至損壞。4、本裝置測量電壓時，量程可自動選擇。將測量開關置于U或Uf檔位，開啟電源，數字表默認“測量2kV”狀態；當輸入電壓大于2kV時，數字表停在“測量5kV”狀態，無小數點顯示，此時數表的測量電壓為8kV；當輸入電壓從大于2kV往小變化時，一直要到顯示值小于1000時，量程才變?yōu)椤皽y量2kV”狀態。本裝置測量電流時，無自動選擇量程的功能。

---
