通遼架空線路故障測試儀為采集器正向夾持的信號波形，圖26為同一信號反向夾持的信號波形，夾持方向不同波形相反不影響檢測結果。?如圖27為檢測到不穩定的信號時的波形；?如圖28位檢測到的穩定的小信號的波形；7.3定位步驟:定位故障由定線、定段和定點組成。7.3.1定線：首先確定故障線路，將高壓主機信號線搭在待測線路上，向故障相注入高壓直流信號，該信號將沿線路流至故障點，并經故障點流入大地。這樣，從信號注入處至故障點會有等值的直流電流。通過查看主機開始檢測屏幕中的“接地狀態”查看線路上是否存在故障。7.3.2定段：檢測到線路發生故障，然后確定故障的區段。圖29 故障配電線路示意圖用采集器在線路主要分支測量信號，接收器故障檢測將顯示故障點位置是在上游或下游，上游表示故障在靠近信號輸入方向，下游表示故障在遠離信號輸入方向。按照上述方法，就可以準確確定故障區段。例如上圖中所示，在節點“a”處測量，確定粗線（紅線）部分為故障區段。7.3.3定點：當確定故障區段后，主機輸出的信號將沿線路經故障點流入大地（如下圖），根據此特點即可采用二分法進一步定位故障。圖30故障信號流向圖二分法：①　在故障線路中間位置塔桿兩側檢測信號電流，通過采集器測量到的信號后，將在接收器上顯示故障是在上游還是在下游。若在塔桿輸入/輸出兩側側均為上游，則表示故障在信號靠近的主機側；若在塔桿輸入/輸出兩側側均為下游，則表示故障在信號遠離主機側；若在塔桿輸入側為下游輸出側為上游，則表明故障就在此處。②若在上述檢測后，確定故障在下游，則在下游線路中間位置進行第二次測量，并重復上述的測量過程，然后逐步縮小故障范圍后，直至找到故障點位置。注：當檢測到塔桿兩側的信號值有明顯不同時（兩側相差大于5mA），很有可能存在故障，請重點檢查此處。8售后服務：8.1凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。8.2自購機之日起，在保修期內，維修不收取維修費；保修期外，維修調試收取適當費用。8.3電池屬消耗品，不在保修范圍內。8.4屬下列情況之一者不予保修：8.5用戶對儀器有自行拆卸或對儀器工藝結構有人為改變。8.6因用戶保管或使用不當造成儀器的嚴重損壞。 8.7屬于用戶其它原因造成的損壞。

通遼架空線路故障測試儀 測試裝置顯示界面及測試項目操作菜單11.1 裝置通電開機后初始化顯示界面及優盤操作界面通電后裝置顯示界面 按[U盤]熱鍵后優盤操作圖（8）圖（7）對應操作說明：1）連續按壓[變深]或[變淺]鍵用于步進調整顯示屏幕黑白對比度。2）按[背光]鍵開啟或關閉屏幕背光燈。按[U盤]鍵，即可進入優盤升級或導出傳出數據等相關操作菜單。4）按[升級]鍵，對儀器程序通過計算機進行調試或作軟件升級時使用。5）按[時間] 鍵，可對儀器的屏幕上顯示的時間進行調整，根據光標所指位置通過相應的數字鍵進行調整設置。6）按[啟動] 鍵，即進入“測試系統接地完好性檢測”菜單。圖（8）對應操作說明：按[U盤]熱鍵進入顯示菜單后，插入優盤后根據光標指示位（反黑）進行對應操作，按照對應功能熱鍵參考提示說明進行相應操作。1）使用U盤升級裝置主機程序，連續按[F2]鍵4次，功能熱鍵彈出升級熱鍵，在按壓[優盤初始]讀取優盤容量信息，顯示U盤容量大小，讀出內存容量無誤后，根據提示即可使用優盤進行操作。2）按[線路數據]鍵可將儀器內存儲的線路參數數據導入到優盤中。3）按[優盤退出]鍵返回開機界面。11.2 裝置試驗接地完好性檢測及線路信息設置菜單界面測試系統接地完好性檢測界面圖路信息參數設置菜單界面圖（10）在開機界面按[啟動]鍵首先進入到“測試系統接地完好性檢測”菜單，根據光標指示位（反黑）操作，建議在線路參數測試接線前先進行該功能操作，避免由于試驗接地不良導致測試誤差。

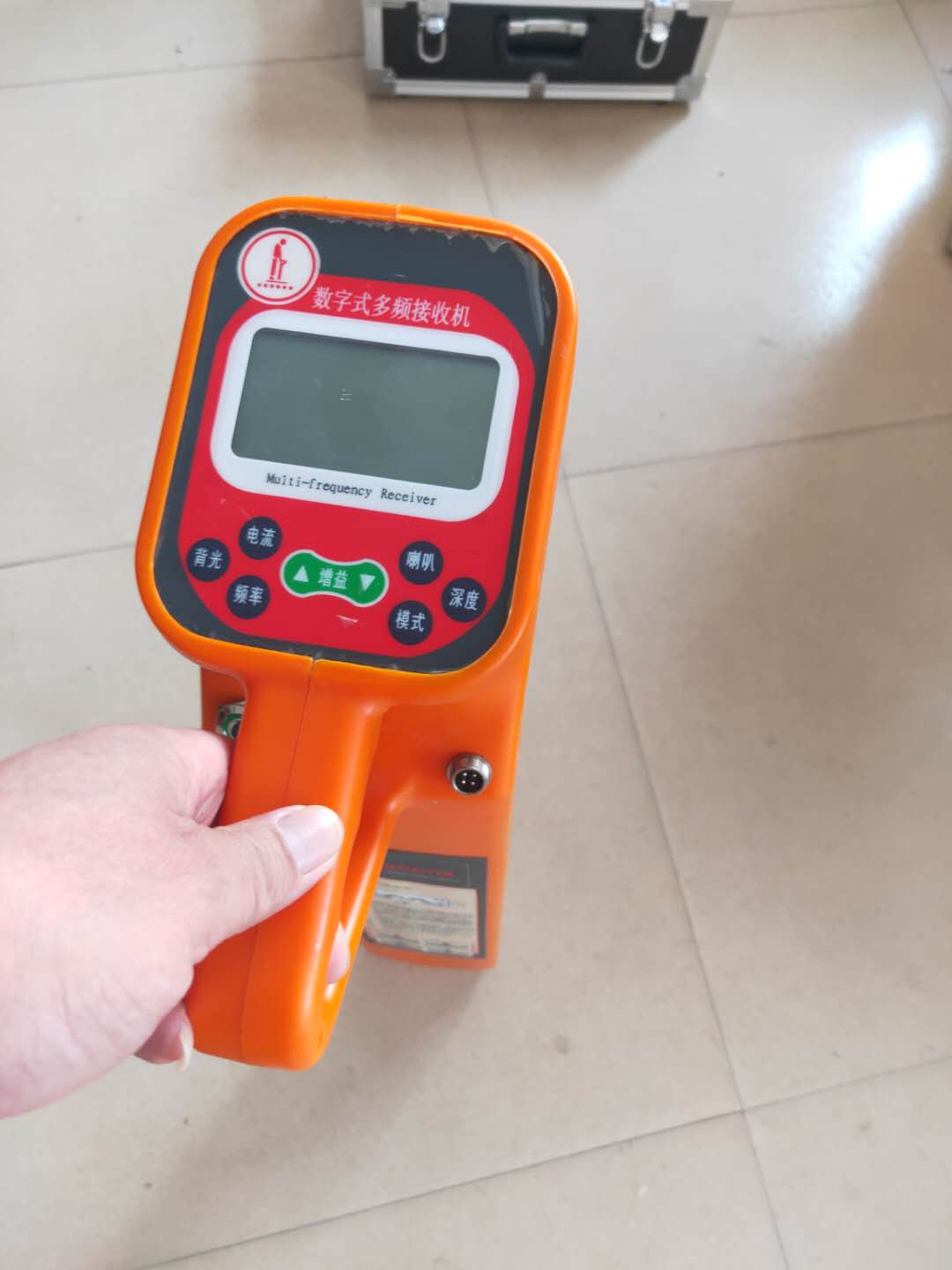

<通遼>天正華意電氣設備有限公司 防腐層探測檢漏儀通遼

通遼架空線路故障測試儀故障定位7.1信號的輸出與檢測7.1.1首先將故障線路的開關斷開；測試地線用接地線與接地棒連接，接地棒接入大地網；信號輸出端子與高壓輸出測試線插頭端子連接，其另一端的線鼻子壓擰在接在絕緣掛線桿的蝴蝶母接線柱上，3根絕緣桿用短接線連接，再將掛線桿掛在故障線路上。7.1.2啟動主機發送信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失；7.1.3采集器檢測信號：將采集器掛在待檢測線路上，采集器將會檢測來自主機發送的直流脈沖信號，并將檢測數據通過無線方式發送至接收器。檢測時請不要晃動采集器，以免增大檢測誤差。7.1.4接收器進入“故障檢測”界面，實時顯示被檢測線路信號波形、信號大小和故障位置。圖24 檢測線路接地故障示意圖7.2故障判定根據采集器發送回來的數據進行判斷。如果接收器“故障檢測”顯示故障位置為上游，說明故障在該位置靠近信號注入側；如果故障位置為下游，則故障點在該位置遠離信號注入側。通過接收器的檢測界面電流波形可以輔助判斷故障的類型：當檢測到不穩定的變化的信號時，此時多為閃絡接地；當檢測有穩定的周期性信號時，此時的故障多為過渡電阻接地。

<通遼>天正華意電氣設備有限公司 防腐層探測檢漏儀通遼

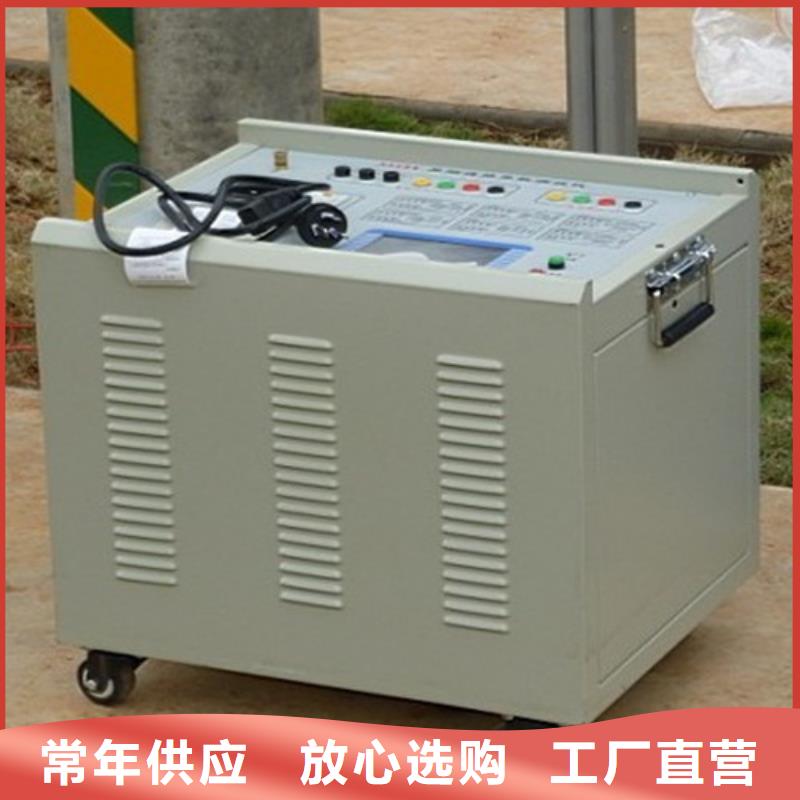

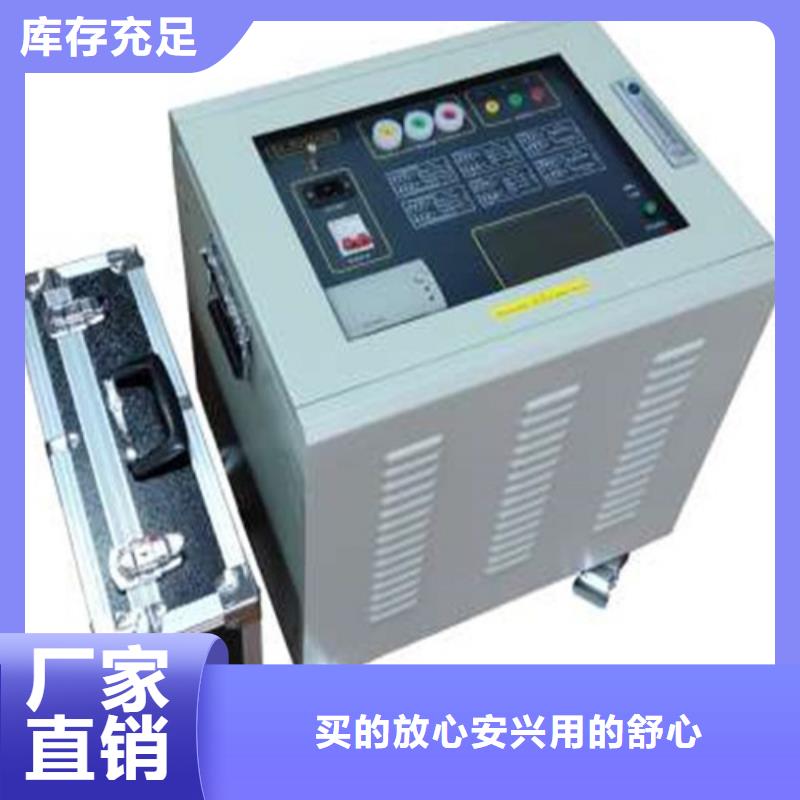

通遼架空線路故障測試儀系統概述 本測試系統是在我公司原大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/TkV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。本裝置的可實現的測試項目(配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。a) 被測線路首末端懸空--線路靜電感應電壓、接地電流測量； b) 被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量； c）高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器； d) 線路各相絕緣電阻測試、核對相別、線路直流電阻測量；e) 三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容；e) 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；f) 多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析；

<通遼>天正華意電氣設備有限公司 防腐層探測檢漏儀通遼

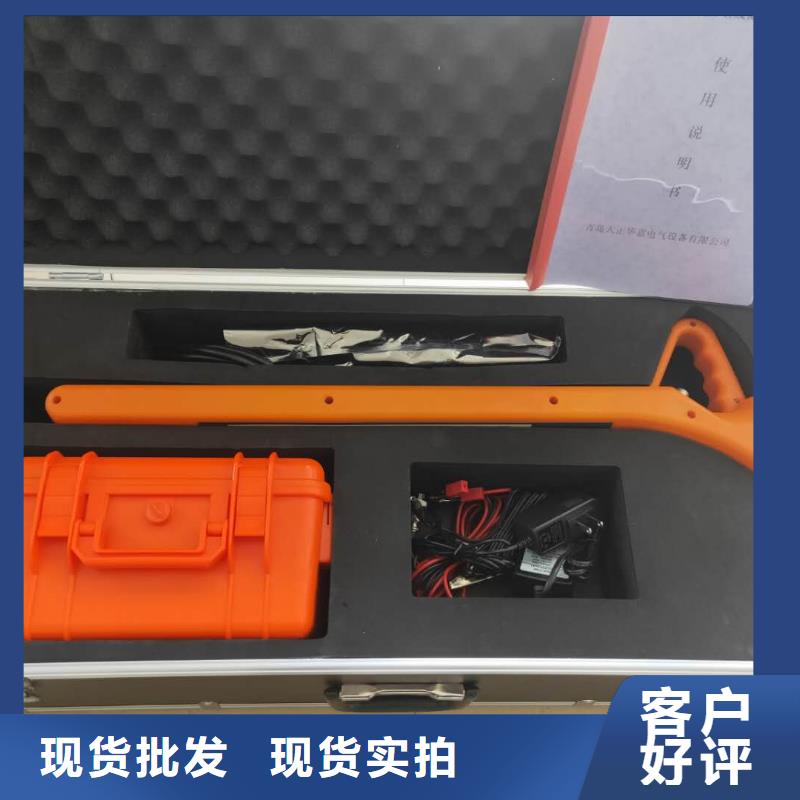

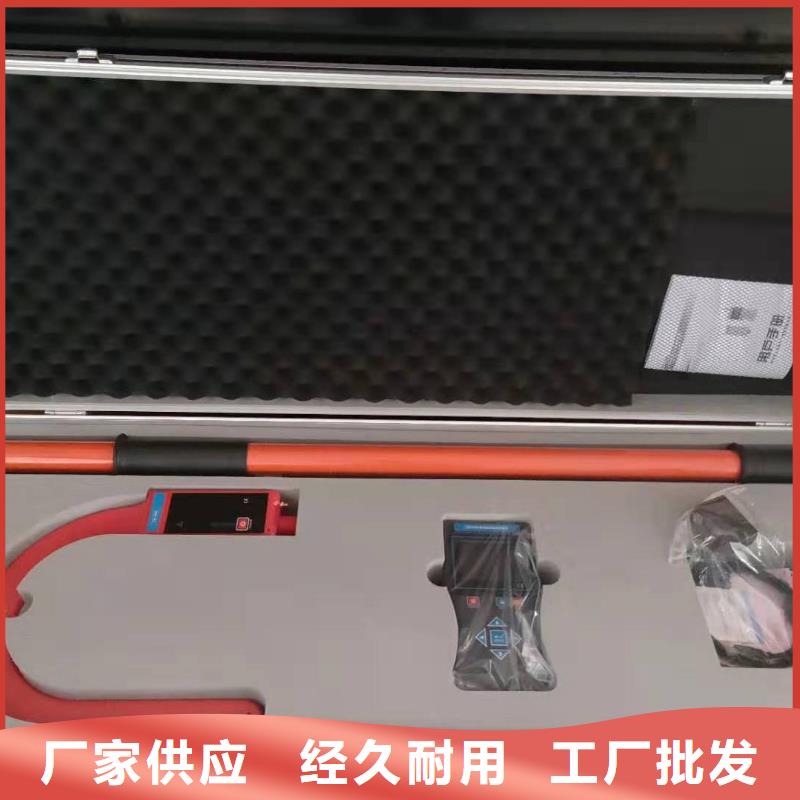

通遼架空線路故障測試儀特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠；（2）裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.；（3）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用；（4）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度；（5）電流采集接收無線天線內置，確保鉗表絕緣可靠；（6）背光顯示可以設置，方便夜間使用；（7）體積小、重量輕、操作簡單、攜帶方便。3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-40mA搖表測量范圍：0-30MΩ輸出精度：±1mA輸出功率：150W測量范圍：0-300kΩ檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池24V/12Ah工作時間：大于6h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 10kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：大于40m鉗口尺寸：Φ48mm測量范圍：0.1mA-60.0mA(異頻電流) 1A-1000A（負荷電流）測試精度：±1％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：內置大容量鋰電池，5V充電（可以手機充電寶） DC3.5圓頭接口裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：內置大容量鋰電池，5V充電（可以手機充電寶） DC3.5圓頭接口裝置重量： 300g

---
