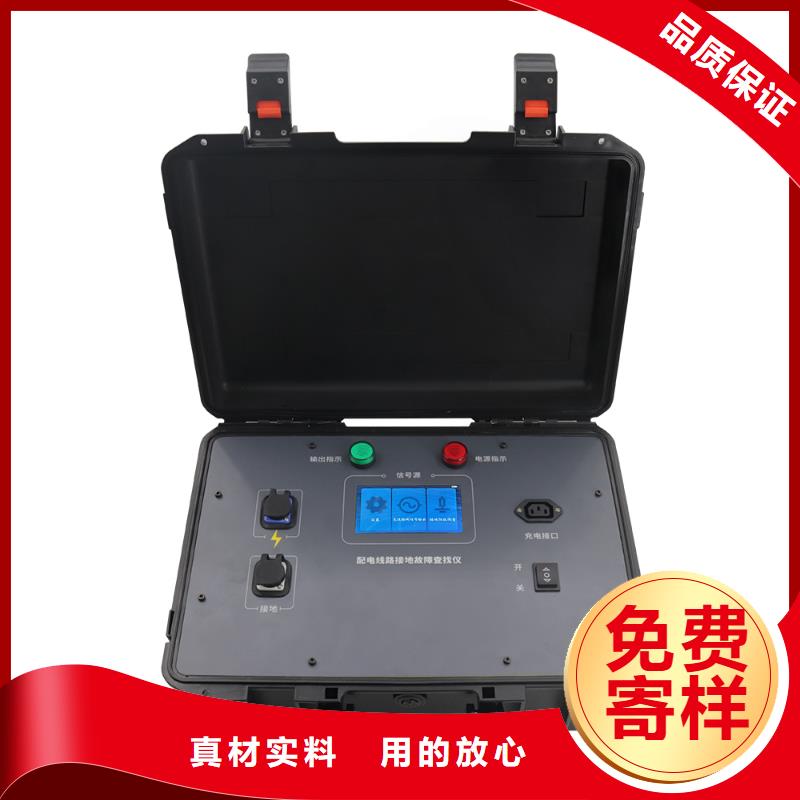

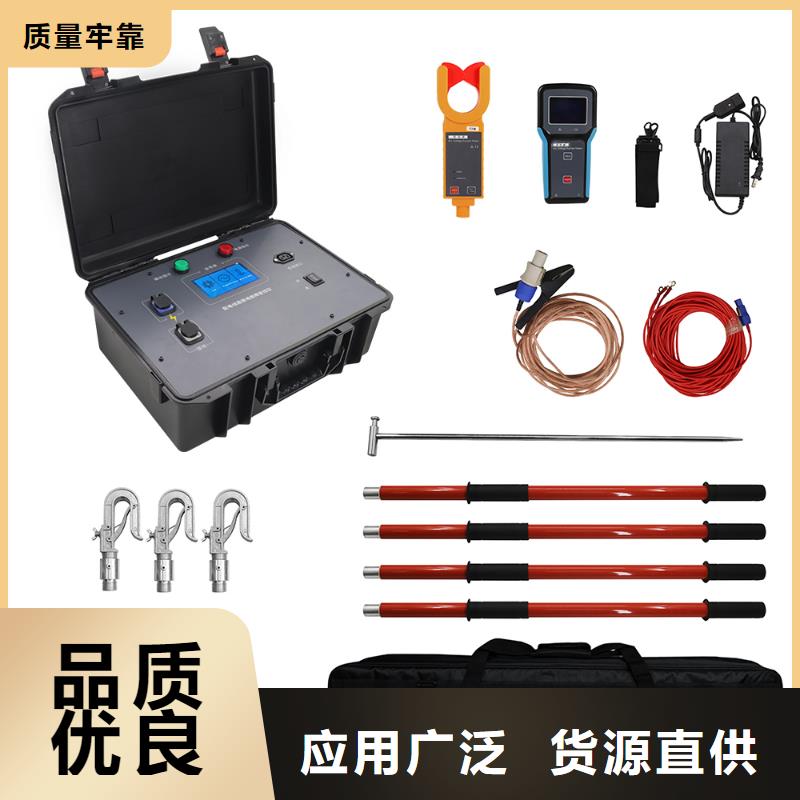

通遼異頻線路參數測試儀工作條件：溫度 －10～＋45℃，相對濕度 80％，大氣壓力 750±30mmHg四、儀器的配套裝置：1. 測試儀主機 1臺2. Q9頭測試線 2根3．加長線25米 1根 4．220V電源線 1根5. 電流取樣盒 1個6. 使用說明書 1本五、儀器工作原理的簡要說明1.儀器組成框圖系統說明：本測試儀由特征信號取樣處理器（主機）及通用筆記本電腦組成一個完整的輸電線路故障檢測系統。由專用軟件完成高壓輸電線路常見故障的測試工作，較準確地測量并顯示出故障點距測量端的距離。操作簡單，查找故障極其方便。是高壓輸電線路管理維護部門不可或缺的測量設備?；诶走_測距原理，根據輸電線路的故障性質可選擇不同的測試方法。一般來說，對于輸電線路的斷路、金屬性接地故障采用“脈沖測距法”。而對于常見的絕緣瓷瓶故障所表現的高阻泄漏性故障及高阻閃絡性故障，必須利用高壓發生器提供一定幅度的沖擊高壓，迫使故障點閃絡放電，形成單次高速閃絡波形，即通常所說的“沖擊高壓閃絡測距法”。本機采用超高速A/D數模轉換電路及單片機管理系統，首先將測試到的單次特征波形變成數字信號，再由筆記本電腦內專用數據處理程序對數據信號進行分析，并實時在屏幕上顯示出測試結果來。我們還可以利用計算機的強大功能對顯示的波形進行存儲、任意壓縮擴展、位移等。由于界面十分友好，全中文菜單提示，觸摸屏操作，相當簡單。2.測試原理輸電線路故障一般可分為三大類：低阻、短路，斷路，及高阻故障。

<通遼>天正華意電氣設備有限公司

通遼異頻線路參數測試儀裝置自動進行自檢，在裝置狀態條（“TH-ZJD”條）處顯示裝置信息：（1）正常時顯示TH-ZJD；（2）定值錯誤時顯示為：定值錯誤。在系統狀態條（“系統運行正?！睏l）處顯示系統信息：（1）發生接地時顯示：系統接地；（2）發生諧振時顯示：系統諧振；（3）發生PT斷線時顯示為：PT斷線；5.2.1主菜單由正常界面按“確認”鍵，進入主菜單界面。用“上”，“下”鍵選擇菜單，按“確認”鍵進入相應菜單。按“取消”鍵，退出主菜單界面，回到正常界面。主菜單如圖5.3所示：圖5.35.2.2運行菜單運行功能菜單，是為運行人員準備的操作菜單。它只能修改部分參數，和瀏覽一些必要的參數及運行狀態。按“確認”鍵進入運行菜單，界面如圖5.4，5.5所示：圖5.4 圖5.5使用面板上的方向鍵( “” “”以下簡稱“方向鍵”)選擇菜單，把光標移到相應的菜單項按“確認”鍵進入相應的菜單項：a) “接地故障追憶”：可顯示近20次接地故障信息。失電后記錄不丟失。接地故障信息顯示如圖5.6 、5.7所示：圖5.6 圖5.7母線號：接地線路所在的母線號。母線電壓：接地線路所在的母線電壓。接地線路：接地線路或母線的名稱代碼，以及接地相（在有相電壓板的條件下）。開始時間：接地線路發生接地時的日期和時間。結束時間：接地線路結束接地時的的日期和時間。信息序號：左下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的接地開始，終止信息。進入菜單時，彈出的為近的記錄信息。打印接地記錄：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可翻頁查看本條記錄的全部信息（如圖5.6、圖5.7）。當光標處于“打印接地記錄”時，按“確認”鍵進行打印。如果故障追憶表內無接地內容，則顯示“無記錄”，按任意鍵返回。b) “諧振故障追憶”：可顯示近20次諧振故障信息。失電后記錄不消失。

通遼異頻線路參數測試儀儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。

<通遼>天正華意電氣設備有限公司

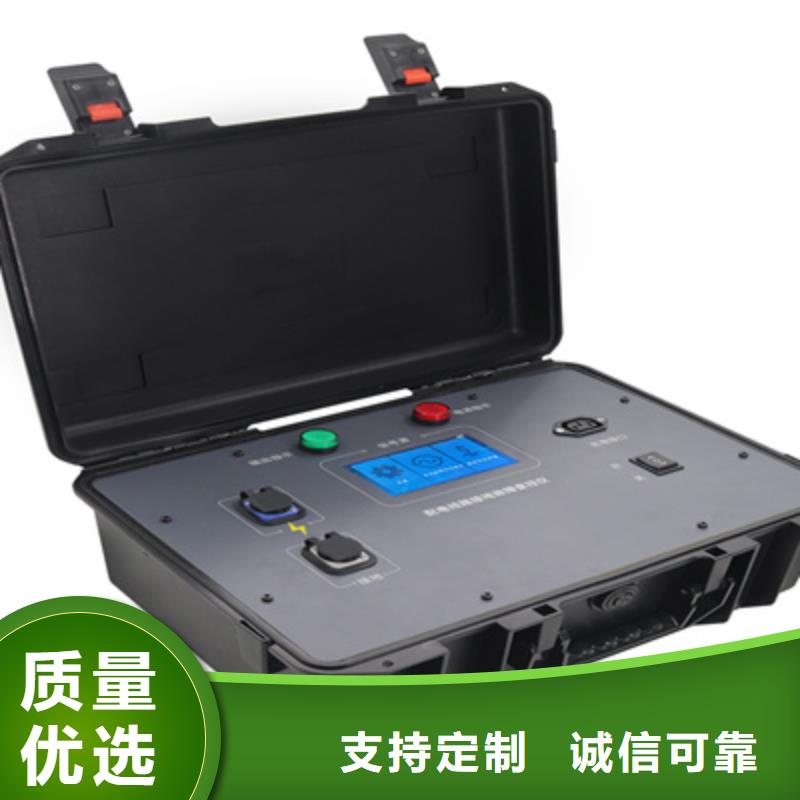

通遼發貨及時的配電網線接地故障定位儀基地 <通遼>天正華意電氣設備有限公司

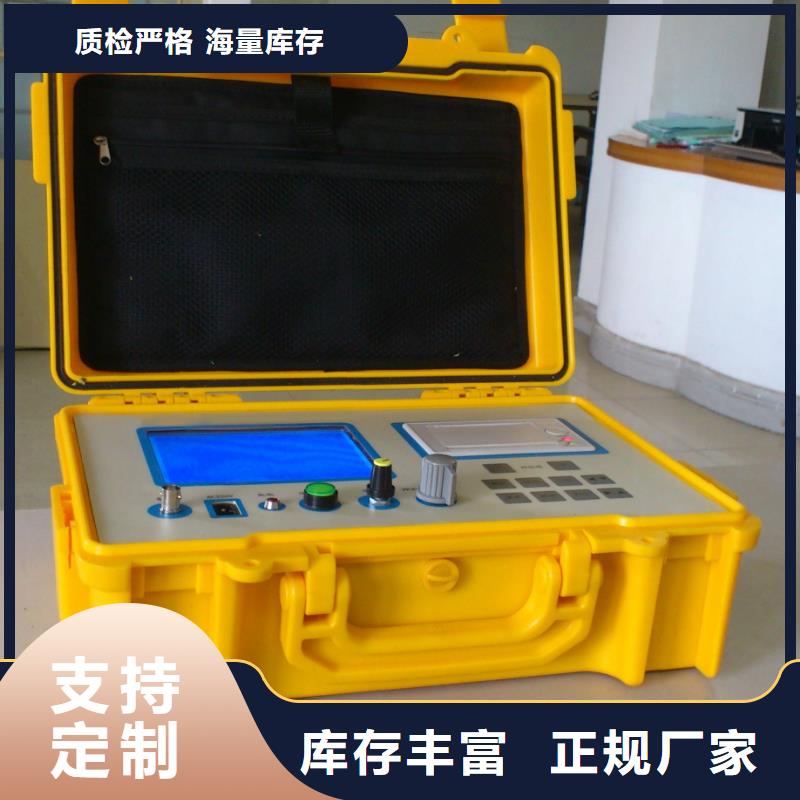

通遼異頻線路參數測試儀界面介紹儀器開機后會自動顯示如下圖型界面，其中曲線部分為上一次采樣得到的數據波形。主要操作功能為分析、采樣和縮放功能。分析功能主要是通過控制“左移”和“右移”鍵改變標識線的位置，尋找波谷發生的頻率點。顯示屏幕下方的L表示故障距離，會隨著標識線位置的變化而給出對應距離數據。A表示駐波點的幅值，f為當前標識線所標定的頻率點的頻率值。采樣是進行駐波點測量的過程。縮放是結合分析對所測的曲線在頻率軸（x軸）方向進行曲線的壓縮與放大（精細度的改變）。開路或短路提示為測量采樣后，儀器根據數學模型分析得到的線路末端為開路斷線或短路接地的故障狀態標識，也是進行距離計算的數據。距離標識下方的電壓等級標識主要是選擇該電壓等級下線路的波速用，其選擇對應于所測線路電壓等級。四﹑主要技術參數1．掃頻范圍 （100Hz～100kHz） 分段選擇2．測量距離 2～100km3．被測線路電壓等級 35kV～500kV4．顯示LCD 240×128點陣 （黑白）5．顯示方式 圖形及文字6．輸出電壓 Vp_p≥8V7．精 度 1％8．內部電池使用時間 2～4小時/每次充電9．充電電流及時間 100～200mA/12小時10．體積 260(寬)×350(長)×190(高)mm11．重量 5Kg五﹑按鍵操作介紹本儀器除了電源開關外。還有五個簡單的操作鍵，分別為“短路/開路”選擇鍵，“功能”選擇鍵，左移鍵和右移鍵在不同的功能狀態下左﹑右移鍵還有其它一些定義?！肮δ堋边x擇鍵，是用于選擇分析、采樣、縮放操作狀態，每按一次順序會改變一次，當前被選中的操作功能狀態會反白顯示。在分析過程中按下左、右移鍵，會使標識線左、右移動，當移動到圖形的 左、右兩端時，如果還有數據，會自動換頁。

通遼異頻線路參數測試儀功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；3.5、測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：

<通遼>天正華意電氣設備有限公司

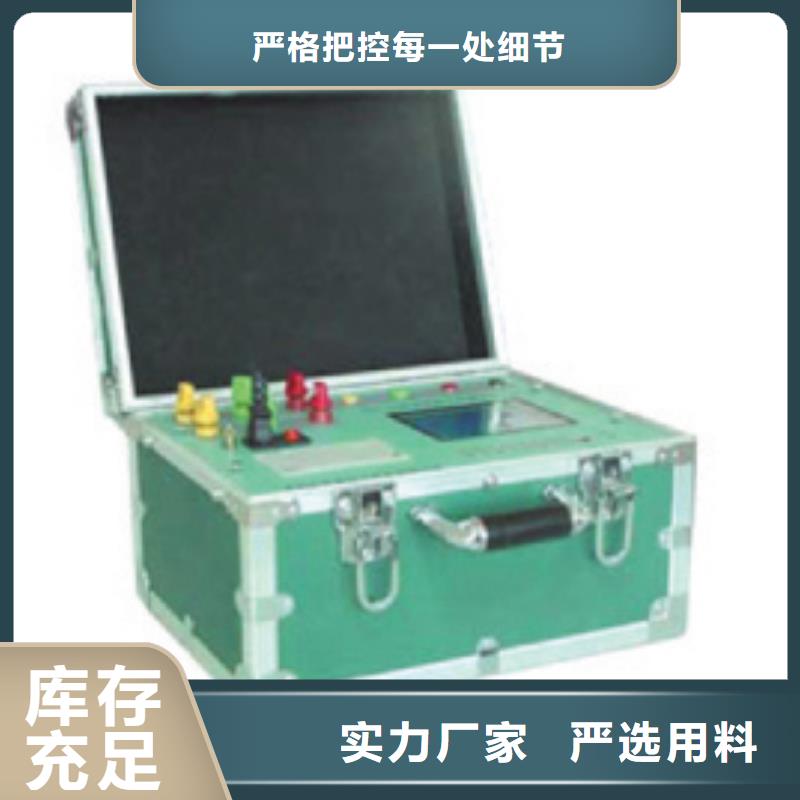

通遼異頻線路參數測試儀DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。?操作簡單外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。?海量數據存儲儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。?全觸摸超大液晶顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。儀器整體外觀圖圖1-1 儀器外觀二 主要技術參數1使用條件-20℃ ~ 50℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4電源輸出輸出電壓AC300V電壓精度0.5％電流精度0.5％輸出電流8A輸出頻率45Hz、55Hz5測量范圍電容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6測量分辨率電容0.0001μF阻抗0.0001Ω阻抗角0.0001°7測量準確度電容： ≥1μF時，±1％讀數±0.01μF；＜1μF時，±2％讀數±0.01μF；電阻： ≥1Ω時，±1％讀數±0.01Ω；＜1Ω時，±2％讀數±0.01Ω；阻抗角： ±0.2°（電壓＞1.0V）； ±0.3°(電壓:0.2V~1.0V)；8干擾電流小于40A9外型尺寸500（L）×400（W）×450（H）10存儲器大小100 組 支持U盤數據存儲11重 量55 Kg

<通遼>天正華意電氣設備有限公司

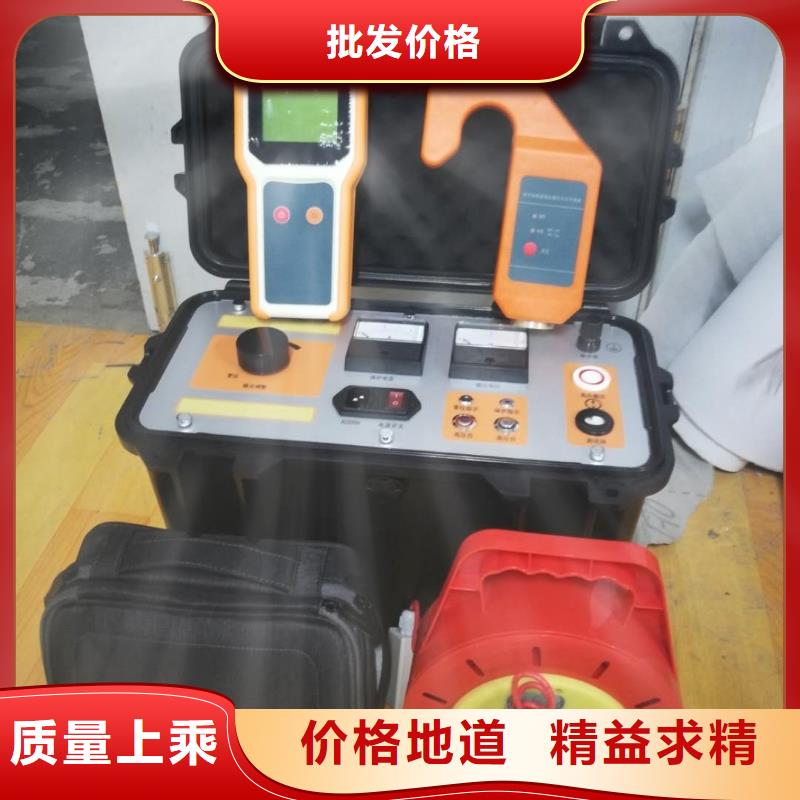

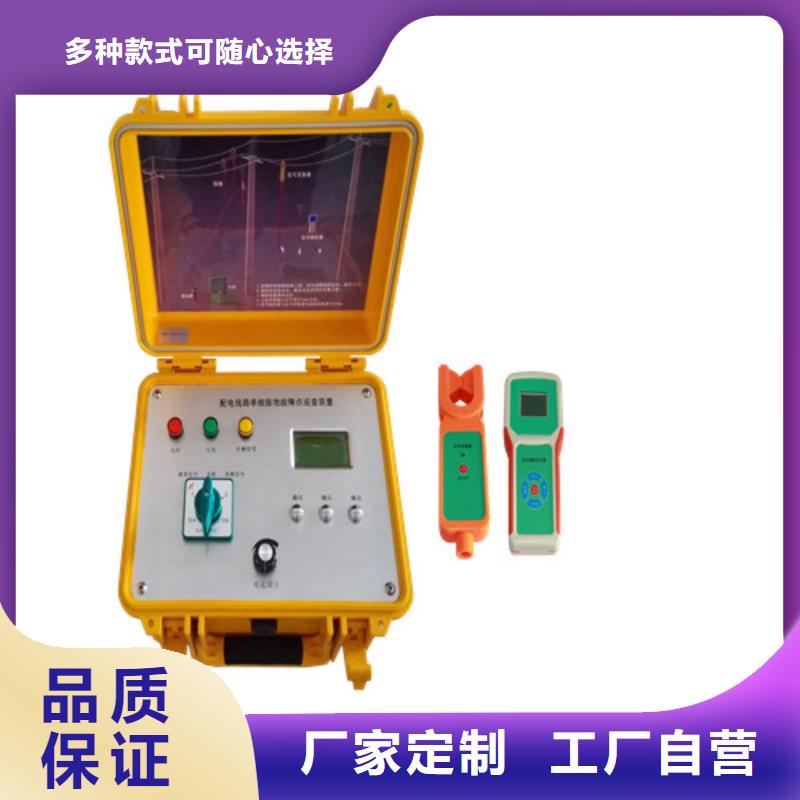

通遼異頻線路參數測試儀注意事項① 在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠。② 本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線路的連接與斷開應采用絕緣桿操作。③ 設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意。④ 在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保 操作。⑤ 在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確。⑥ 操作完畢后，要將信號輸出端對地放電。⑦ 為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。⑧ 啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。⑨ 長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。⑩ 請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理①當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電。②當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

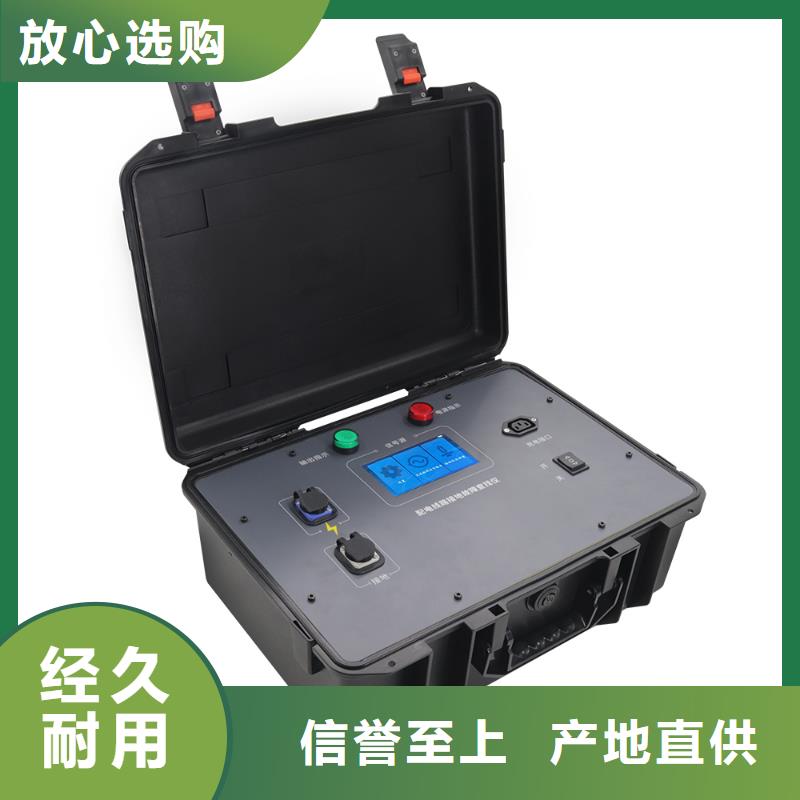

通遼發貨及時的配電網線接地故障定位儀基地 <通遼>天正華意電氣設備有限公司

通遼異頻線路參數測試儀如果認為頻率的精細度不夠，應進入縮放功能狀態進行X軸方向的放大和壓縮后，再回到分析功能中分析。在縮放功能狀態下，每按一次“左移”鍵，圖形曲線會在原頻率點壓縮一倍。按一次“右移”鍵，圖形曲線會在原頻率點擴展一倍，直到小精細度。在采樣功能狀態下，按“右移”鍵致屏幕顯示“采樣”標識閃爍時，再次按下“右移”鍵兩秒左右儀器進入采樣測量，進入測量后，所有操作鍵均失效，直至采樣完成。并將上次所測量后保存的數據刷新。 在采樣功能狀態下，按“左移”鍵可選擇所測量線路的電壓等級。選擇線路的電壓等級依次為35KV、110KV、220KV、330KV和500KV，每按一下“左移”鍵 將會在上述電壓等級中增跳一次，多次按下會反復變換。六、使用方法本儀器不允許在被測線路帶電的情況下測量。測量時，儀器的“輸出”端子，用引線連接故障相架空線路。儀器的“接地”端子接變壓器的地線。若架空線路發生相間短路故障，可一相接儀器“輸出”端子，另一相接儀器“接地”端子。檢查所有連接線都聯接好后，打開電源“開關”。儀器進入主界面后，通過“功能”鍵選中進入“采樣”功能狀態。此時按“左移”鍵可選擇所測線路的電壓等級。按“右移”鍵致“采樣”標識閃爍，再次按下“右移”鍵兩秒左右儀器進入采樣測量。采樣測量結束后儀器自動進入分析功能狀態。線路開路故障時的駐波比與頻率變化的關系見下圖:線路短路故障時駐波比與頻率的關系見下圖:圖中f0為駐波點的頻率，在“分析”功能狀態下通過“左移”鍵或“右移”鍵移動標識線，反復在駐波點附近調整，觀察顯示屏下方A的值（駐波比）變化，找出點。此時顯示出的距離L為故障距離，f為駐波點的頻率，A為駐波比。為了便于找出駐波點的小A值，可選中縮放狀態，通過“左移”鍵或“右移”鍵放大或壓縮曲線，以便取得精細度。調整好精細度后進入分析狀態進行分析。采樣測量結束后儀器自動判斷線路故障性質（短路或開路）。若自動判斷有誤可通過“短路/開路”鍵改變故障判斷性質（距離L將改變）。

通遼異頻線路參數測試儀從以上分析我們不難看出：1、接地線路的零序電流應該是所有線路中值的。2、接地線路的零序電流方向明顯不同于其他未接地線路，相位相差180度。這兩個結論作為接地選線裝置的原理依據，我們稱之為“相對原理、雙重判據”。單源多線路中性點不接地系統單相接地時電壓電流分析圖（a）系統圖 （b）非故障線路1電流與母線電壓相量圖 （c）故障線路電流電壓相量圖根據上圖分析，可以得出以下幾點結論：（1）在小電流系統中發生單相接地故障時，不存在負序電壓分量，只有正序電壓和零序電壓分量。單相接地短路時出現的故障電流為電容電流。因各序電流在線路上形成的壓降很小，可以忽略不計，所以正序網絡中阻抗為零，負序網絡中阻抗也為零，零序網絡中僅有對地電容，即電容電流就是零序電流（2）在中性點不接地的電網中發生單相接地故障時，故障相對地電壓為零，非故障相對地電壓為電網的線電壓，電網出現零序電壓，它的大小等于電網正常工作時的相電壓，但電網的線電壓仍是三相對稱的。（3）非故障線路3IO的大小等于本線路的接地電容電流。故障線路3IO的大小等于所有非故障線路3IO之和，也就是所有非故障線路的接地電容電流之和。（4）非故障線路的零序電流超前零序電壓為90度；故障線路的零序電流滯后零序電壓90度；故障線路的零序電流與非故障線路的零序電流相位相差180度。(5）接地故障處的零序電流大小等于所有線路（包括故障線路和非故障線路）的接地電容電流的總和，它超前零序電壓為90度，由于單相接地的穩態故障電流比較小，有可能接近于或低于電流互感器容許電流的下限值，測量誤差較大，同時，穩態故障電流在數值上可能與零序電流濾過器的不平衡電流值接近，很難區別。對消弧線圈接地系統，由于感性電流補償，使故障線路穩態故障電流更小，甚至出現反相，給故障選線增加困難。

<通遼>天正華意電氣設備有限公司

通遼異頻線路參數測試儀 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。

通遼異頻線路參數測試儀當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或“本機欠壓”。1.3.4 參數設置相關說明：（1）、箭頭在“檢測異頻電流”狀態時，按“取消”鍵顯示“參數校正密碼”（包括本機和鉗表版本）。（2）、通過上下按鍵修改密碼000為001，進入“參數設置”。（3）、通過上、下、確認和取消按鍵等修改本機地址、背光顯示和異頻門限等參數。2 單線接地故障點巡查使用前確保巡查裝置各儀器電量足夠2.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態）。此功能也可以檢測正常運行線路的負荷電流。2.2 單線接地故障點定位（1）、在信號發生裝置關機狀態下，將掛鉤拉閘桿接入故障線路（同時接入三相），打開裝置電源，選擇進入“輸出異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間。（2）、建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。 （3）、檢測完成，關閉所有設備電源，對信號發生裝置進行充電。

<通遼>天正華意電氣設備有限公司

通遼異頻線路參數測試儀我國10～35KV電網中一般采用中性點不接地或經消弧線圈接地方式，簡稱小電流接地系統。當小電流接地系統中發生單相接地時，由于故障點電流較小，且由于系統三相電壓仍然對稱不影響對負荷的正常供電，一般允許繼續帶故障運行1-2小時。但長期運行，由于非故障的兩相對地電壓升高 倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。同時，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統運行。因此，當發生單相接地故障時，必須及時找到故障線路予以切除以防止單相接地故障進一步擴大。微機型小電流接地選線裝置是我公司科技人員在總結了十幾年來國內各種小電流接地選線裝置成功、失敗的經驗和教訓之后，研制出的新一代小電流接地選線裝置。該裝置在軟硬件的設計上進行了重大改進，使裝置工作穩定，無需調試，整定方便，選線更加準確2裝置特點及技術參數2.1裝置的主要特點a) 適用于有/無消弧線圈系統或電阻接地系統；b) 適用于架空線/電纜線系統；c) 適用范圍廣，長短線不限，并聯運行的出線數不限；d) 選線方案先進，選線準確，帶方向，可區分線路和母線接地；e) 用DSP芯片作為核心運算控制單元，抗干擾能力強，可靠性高，運算速度快；f) 采用單CPU結構，整體結構緊湊。提高了運行的速度、可靠性；g) 漢字液晶顯示，人機界面友好，操作簡單、直觀；h) 定值、參數可以通過人機界面設置，方便、直觀；不需要調整任何電位器或開關；i) 運行、設置、調試多界面，可方便用戶的管理；j) 線路編號設定可輸入A~Z、0~9中的任意字符，便于記憶線路的名稱；k) 裝置具有聲光報警功能，具有接地、故障、失電等硬接點報警輸出，適應不同現場需要；l) 通訊接口可設置RS-232或RS-485，波特率、通訊規約可軟件設定；m) 跳閘功能，可設置延時跳閘（跳閘延時可軟件設定） ；n) 接地故障記憶，可存儲20次接地信息，能顯示和打印記錄；o) 諧振判斷功能，提供報警信號，各段母線都提供消諧出口。

<通遼>天正華意電氣設備有限公司 通遼發貨及時的配電網線接地故障定位儀基地
<通遼>天正華意電氣設備有限公司

通遼異頻線路參數測試儀若線路是短路故障，所顯示曲線與正弦曲線相似，既A的值隨著頻率的爭加由小向大再向小變化（見線路短路時駐波比與頻率的關系圖）。若線路是開路故障，所顯示曲線與余弦曲線相似，既A的值隨著頻率的爭加由大向小變化（見線路開路時的駐波比與頻率變化的關系圖）。根據波的傳輸理論和理論公式可知，當故障點離測試點距離越近，在注入點出現個駐波波谷時的頻率f0越高。當故障點距離太近時可能測量不到f0的值，當故障點離測試點距離太遠時f0的值可能只有幾百赫茲，我們所測到的可能不是駐波點而是第二、第三駐波點，當曲線波形中駐波點所示故障距離大于50kM時，可通過距離檔位按鈕選擇大于50kM的檔位來進行的測量。七、誤差的修正本儀器程序中的架空線路波速是固定的，對于不同參數的架空線路，其波數與給定波速會有一定偏差。因此，對于不同參數的架空線路，測出的距離也有一定偏差；但這一偏差可通過下列兩種辦法進行修正。1.根據對具體線段參數測試，修改程序中架空線路的波速參數，以保證測量精度。本方法適用于同一電壓等級線路參數基本一致的用戶。此項工作由架空線廠家與用戶配合進行。2.用戶用SH333儀器對已知長度L0的線路測量時，分別測量非故障相長度L1和故障相長度L2，可通過下列公式得到故障距離。Lx＝L0×L2/L1八、注意事項1.儀器中的蓄電池為全密封型，可以任意放置。2.關上電源開關，將220V市電由所配充電線引入充電插口就可進行充電，充電時間為12小時。3.為了延長電池壽命使電池達到使用效果，應每月進行充放電一次

通遼發貨及時的配電網線接地故障定位儀基地

通遼異頻線路參數測試儀當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或“本機欠壓”。1.3.4 參數設置相關說明：（1）、箭頭在“檢測異頻電流”狀態時，按“取消”鍵顯示“參數校正密碼”（包括本機和鉗表版本）。（2）、通過上下按鍵修改密碼000為001，進入“參數設置”。（3）、通過上、下、確認和取消按鍵等修改本機地址、背光顯示和異頻門限等參數。2 單線接地故障點巡查使用前確保巡查裝置各儀器電量足夠2.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態）。此功能也可以檢測正常運行線路的負荷電流。2.2 單線接地故障點定位（1）、在信號發生裝置關機狀態下，將掛鉤拉閘桿接入故障線路（同時接入三相），打開裝置電源，選擇進入“輸出異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間。（2）、建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。 （3）、檢測完成，關閉所有設備電源，對信號發生裝置進行充電。

---
