通遼試驗變壓器泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的整流。如電壓硅堆的整流電流為100mA時用于60kV的試驗裝置中，限流電阻按R1＝60/0.1＝600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾波電容C1一般選擇在0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。泄露試驗的操作及注意事項(1) 試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。(2) 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的距離，被試品的外殼是否可靠接地，要按規程中所規定的內容進行試驗。(3) 對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。(4) 試驗過程中，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。(5) 試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。

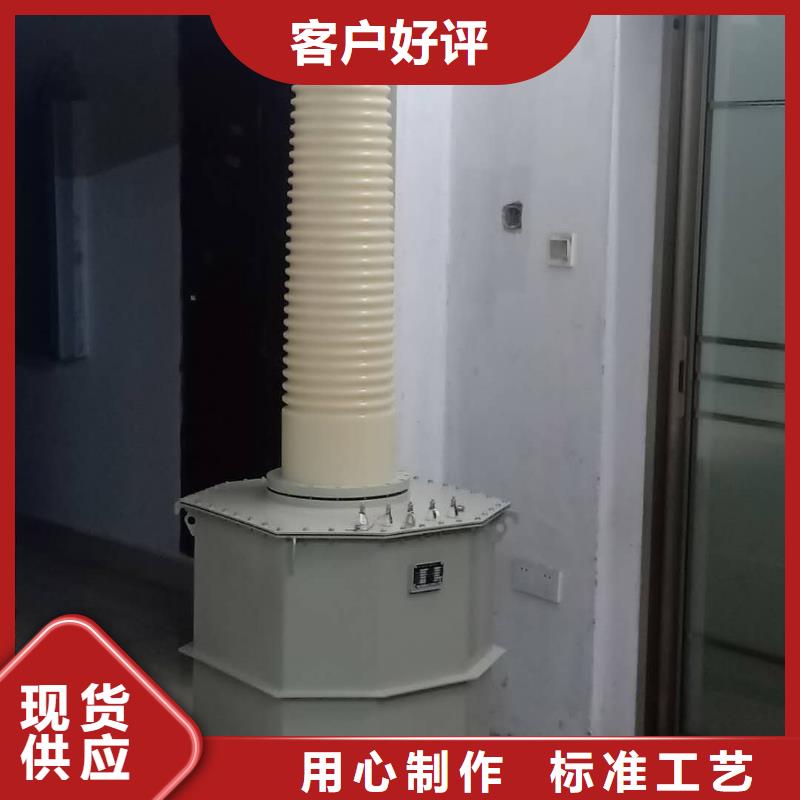

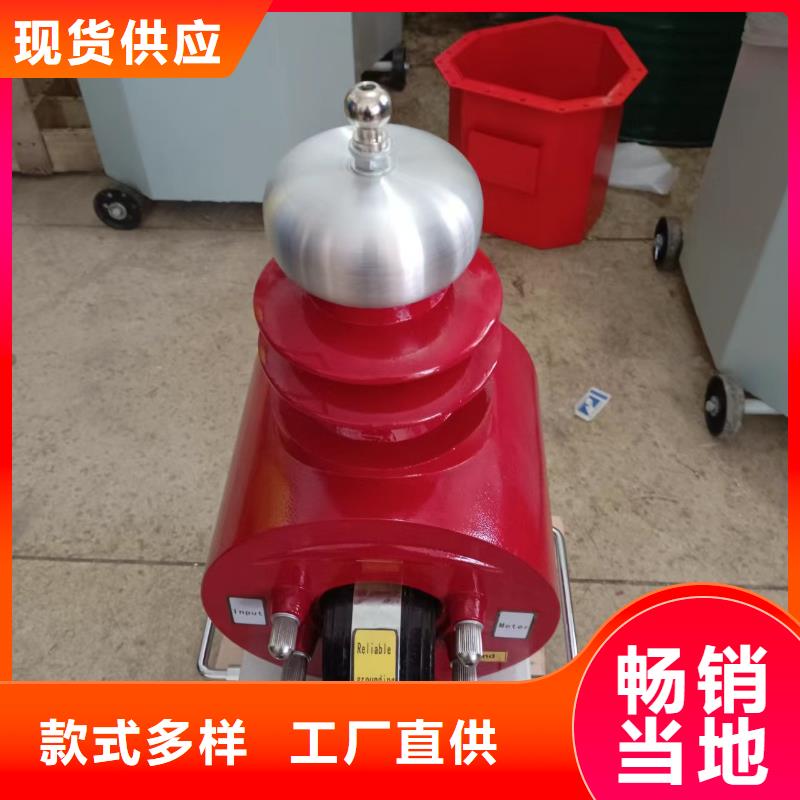

通遼試驗變壓器衷心感謝您選用了本公司的產品。您因此將獲得本公司的技術支持和服務保障。關于本用戶手冊● 本用戶手冊適用于TH-10KVA/200KV充氣式試驗變壓器。● 當您在使用本產品前，請仔細閱讀本用戶手冊并妥善保存以備今后參考之用。● 如果您在使用本產品的過程中有疑問或困難，請及時與本公司聯系。● 本用戶手冊的解釋權歸屬我公司，本公司將保留對用戶手冊的更改。額定容量：10KVA 輸入電壓：200V 輸入電流：50A 輸出電壓：200KV 輸出電流：50mA 儀表電壓：100V一、概述試驗變壓器是電力設備檢測及性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用

通遼試驗變壓器操作說明（界面僅供參考，以實際產品為準）1.開機畫面 打開設備電源開關，設備進入開機畫面圖6-1 開機畫面在開機畫面，會顯示制造商的相關信息。2.主菜單在開機畫面等待數秒后，設備進入到主菜單，如下圖圖6-2主菜單按或，可以選擇需要的功能，按可以進入對應的操作界面。 1＞交流試驗-自動 圖6-3 設置界面根據光標：按可以在各項參數之間切換；按，將退出設置界面，返回到主界面。按可以移動光標的位置；當 變成 時 按可啟動試驗；按和可以增加和減少光標對應的數據；圖6-4 工作界面試驗過程中按，設備將停止試驗 ，自動回到零位。注：耐壓時間到，而沒有發生過電流、閃絡、擊穿等異常現象，設備自動顯示“試驗通過”的界面；如果在升壓或耐壓的過程中，而發生過電流、閃絡、擊穿等異常現象，設備自動顯示“試驗失敗”的界面。 2＞ 交流試驗-手動 ?圖6-5設置界面按可以移動光標的位置；當 變成 時 按可啟動試驗； 圖6-6 工作界面按，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓；按，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓；試驗過程中按，設備將停止試驗 ，自動回到零位。注：開機前請恢復暫停鍵位置，試驗過程中如發現開始試驗后顯示數據沒有任何反應或者在試驗過程中試驗電壓沒有到達設定電壓時，請及時檢查暫停鍵位置。按，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓；按，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓；試驗過程中按，設備將停止試驗 ，自動回到零位。注：開機前請恢復暫停鍵位置，試驗過程中如發現開始試驗后顯示數據沒有任何反應或者在試驗過程中試驗電壓沒有到達設定電壓時，請及時檢查暫停鍵位置。

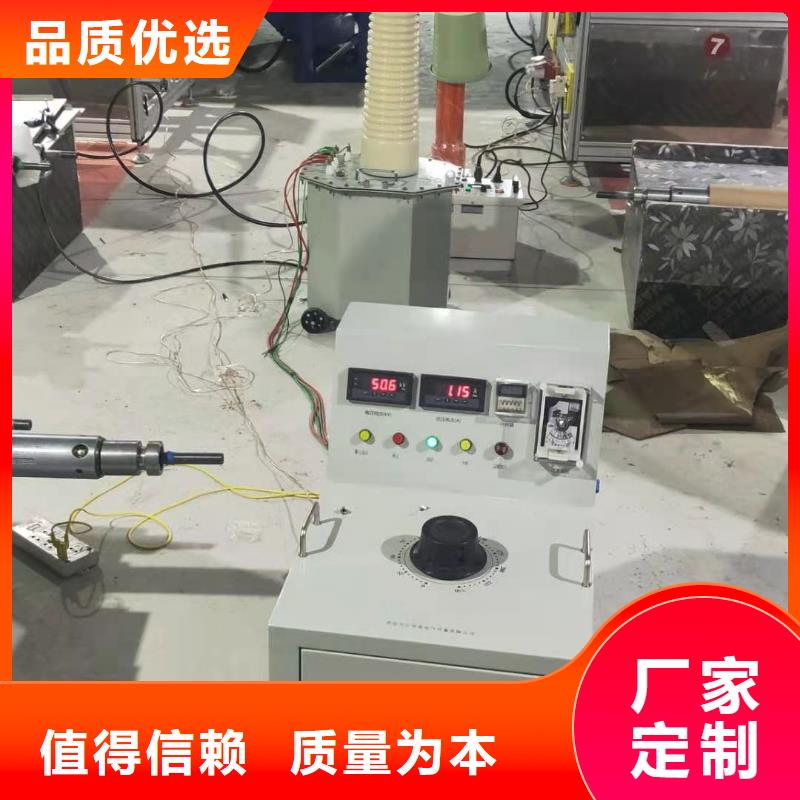

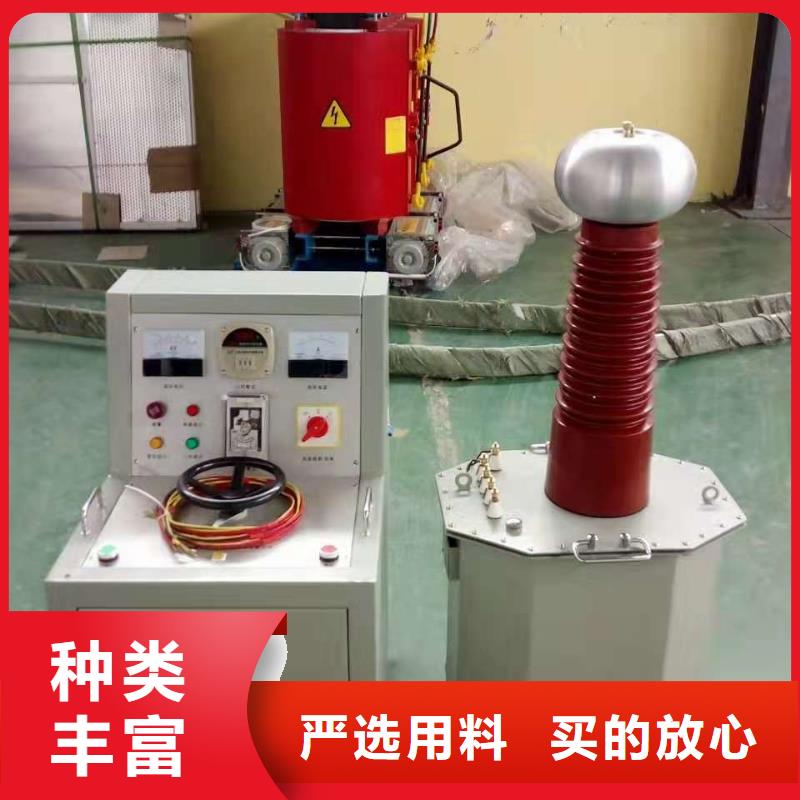

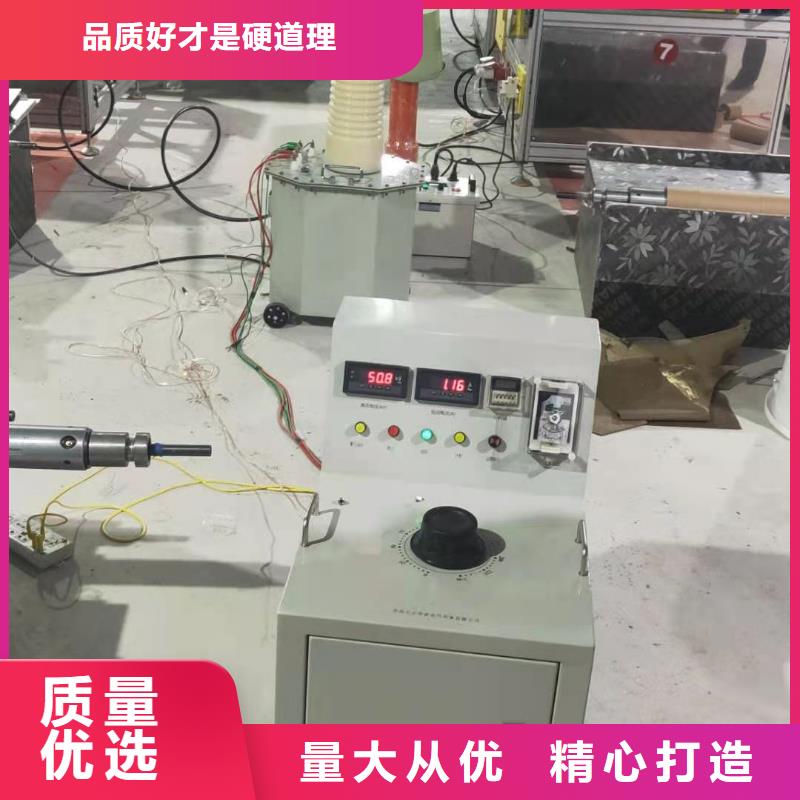

通遼試驗變壓器 系列工頻耐壓試驗裝置是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列工頻耐壓試驗裝置是在TE系列試驗變壓器的基礎上按照 標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 系列工頻耐壓試驗裝置采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。 (二)無局放試驗變壓器：型號： YDQW-5kVA/50kV 充氣式（SF6）無局放試驗變壓器。采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。技術參數額定容量：5KVA輸入電壓：220V±10％輸出電壓：AC：0-50kV額定電壓下系統局放量≤5PC輸出電流：100mA電壓精度：AC 1.5％電源失真度：＜3％絕緣介質：SF6氣體重量：35Kg(三)隔離濾波變壓器型號：LBQ-5/0.22主要結構為隔離變壓器及離波裝置，可以有效摒除電源中存在的雜波及各種干撓。額定容量：5KVA 額定電壓：220V±10％ 額定電流：25A空載損耗：≤5％阻抗電壓：≤5％ 衰減效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db運行時間：同變壓器(四)耦合電容器型號：TAWF-10/800額定電壓：50kV標稱電容量：800pF介質損耗:：≤0.2％測量精度：＜1％絕緣水平：120％額定電壓下1min無異常標稱分壓比： 1000:1 局部放電量：額定電壓下≤3pC，80％額定電壓下≤2pC局部放電量：額定電壓下≤3pC，80％額定電壓下≤2pC結構型式：絕緣外殼油紙電容結構：由頂罩、均壓環、電容器本體、移動底座、低壓臂等組成。運行時間:同變壓器

通遼試驗變壓器正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。※敬告用戶:由于產品不斷更新說明書內容可能有所改變恕不再另行通知！本公司保留終解釋權！

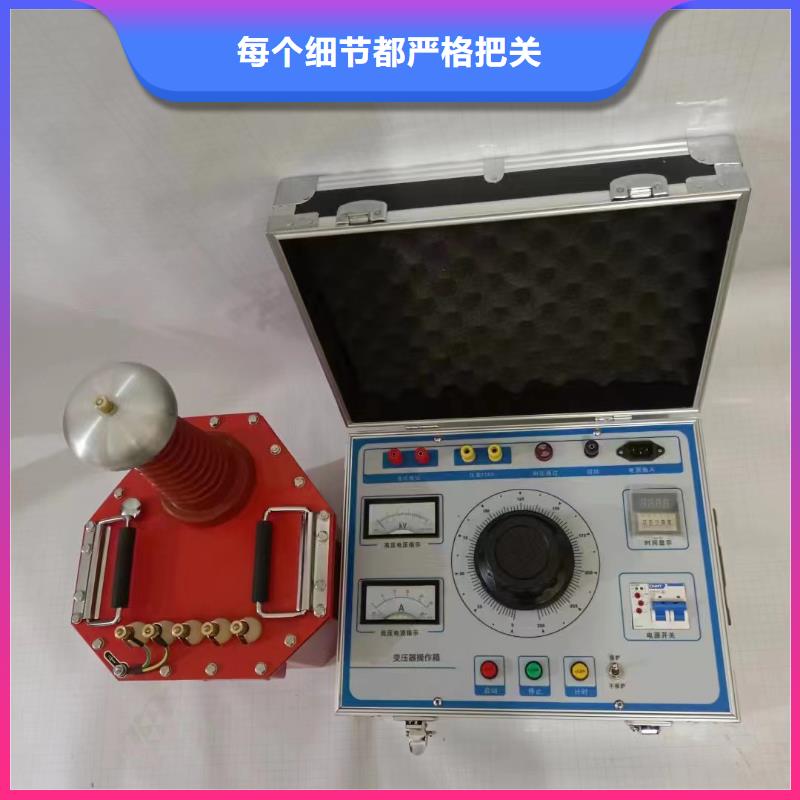

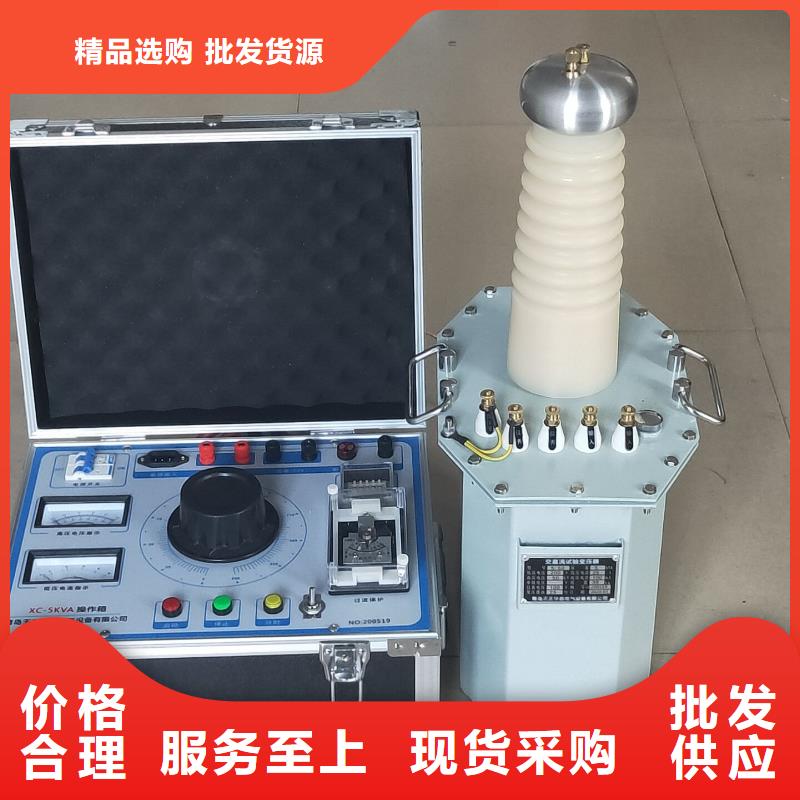

通遼試驗變壓器產品簡介全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。二、產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

通遼試驗變壓器設置圖6-7 設置按移位鍵可以移動光標，按增加鍵或減小鍵可以增加數字或減小數字，當輸入正確的密碼后，按確定鍵可進入相應的設置界面。誤差控制 用戶輸入密碼222200后，可進入電壓誤差設置界面。圖6-8 誤差控制誤差控制是指實際電壓和試驗電壓之間的誤差。根據經驗，如果發現顯示電壓波動較大，難以穩定，請適當增大設定值。七、打印說明試驗完成后按 鍵進入打印程序注意：進入數據打印時，只能對當前結果進行打印。用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據為零打印樣式如下圖所示：（圖片僅供參考，數據以實際試驗為準）八、說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。將控制器上的接地端與地網相連，將變壓器的接地端與地網相連，確保兩個接地端可靠連接在同一個地網。2.連接電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.按一下“”鍵，主接觸器吸合，調壓器開始工作。 4.當電壓升至設定值時，計時器會自動計時，當計時時間到，調壓器自動回到零位，并斷開主接觸器。 屏幕顯示“試驗通過”界面，被試品合格。 5.在試驗過程中，按“”鍵，系統將停止工作，自動回到零位。6.在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過電流，系統保護啟動，主接觸器立即斷開，調壓器自動回到零位。屏幕顯示“試驗失敗”界面，被試品不合格。九、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
