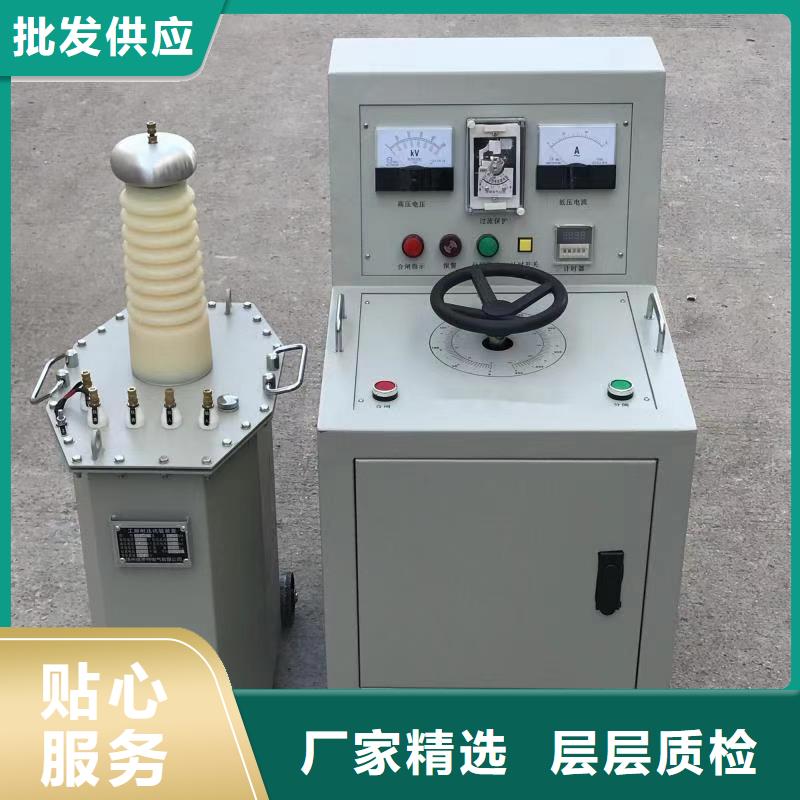

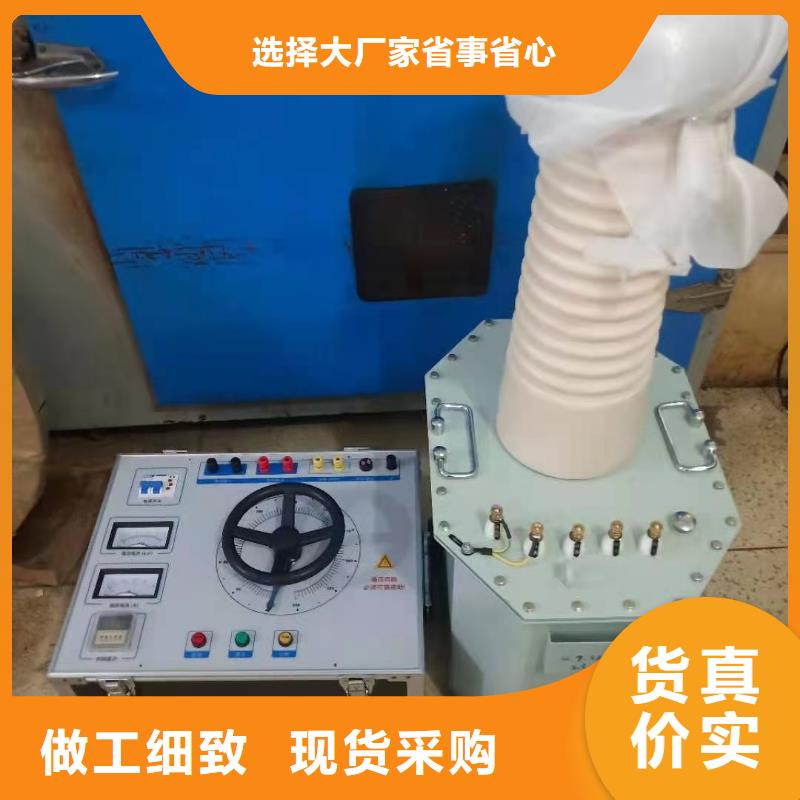

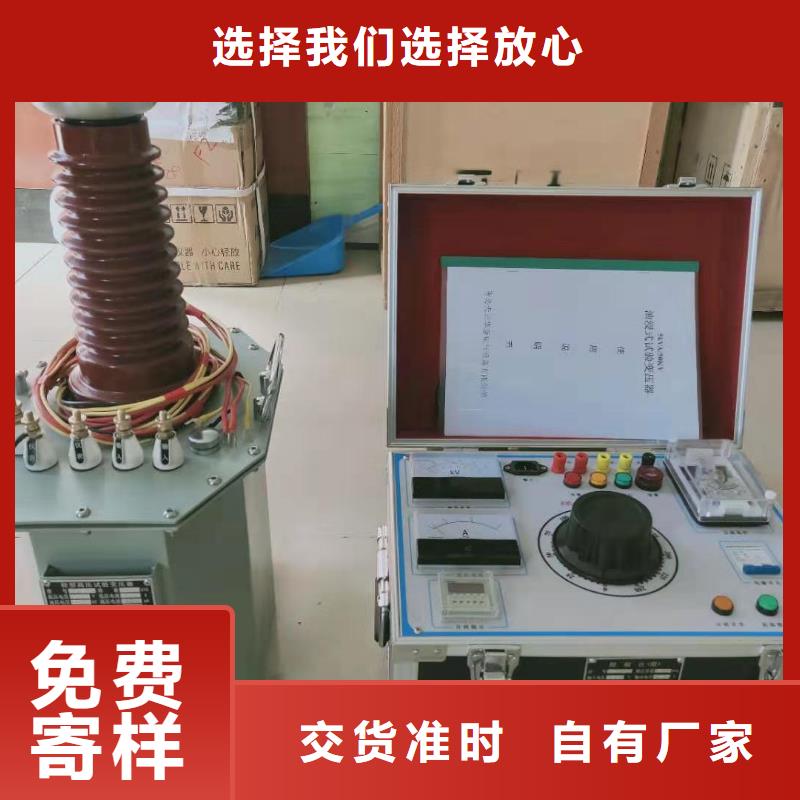

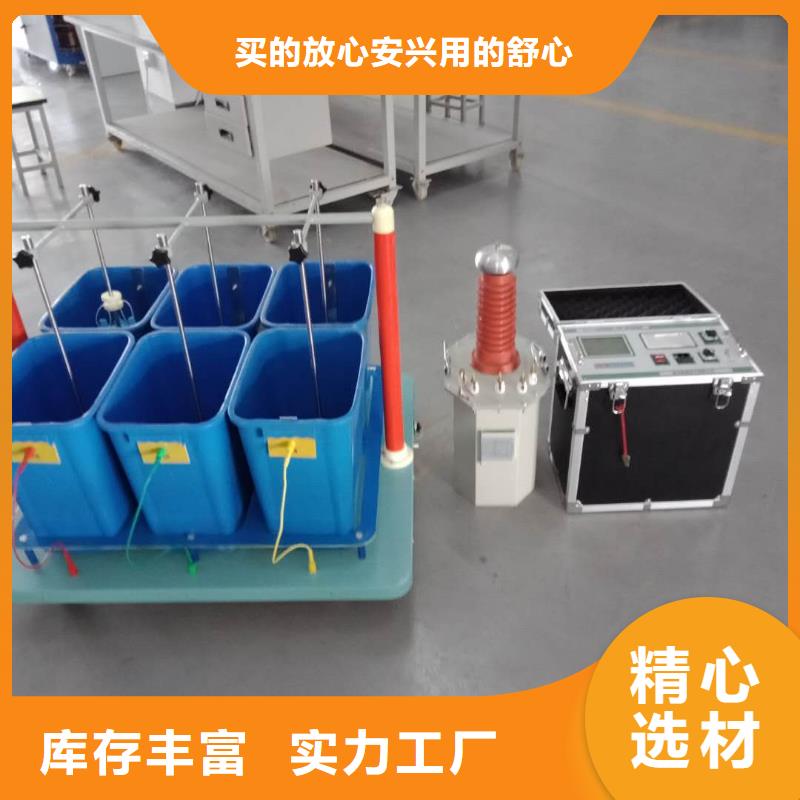

通遼試驗變壓器本產品是與試驗變壓器配套使用的調壓控制裝置，調壓器采用接觸式調壓器，電壓、電流顯示直觀，可以方便的讀取試驗電壓值，并具有過流保護，操作可靠，本產品具有體積小、重量輕、電壓波形好等特點，是進行高壓試驗的理想設備。二、工作原理通過調整自耦調壓器的輸出電壓，實現試驗變壓器額定范圍內的工作電壓調節。通過一個10KVA變壓器輸出AC50KV。三、主要技術指標變壓器：1、連接方式：（單級）2、絕緣介質：SF63、額定容量：10kVA4、額定電壓：AC50kV5、輸入電壓：220V6、工作頻率：50Hz操作臺：1、容量：10KVA2、電源輸入：AC220V±10％ 50HZ3、輸出電壓：0~250V4、電壓顯示范圍：AC0~50kV5、過流整定范圍：0~40A

通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢 <通遼>天正華意電氣設備有限公司

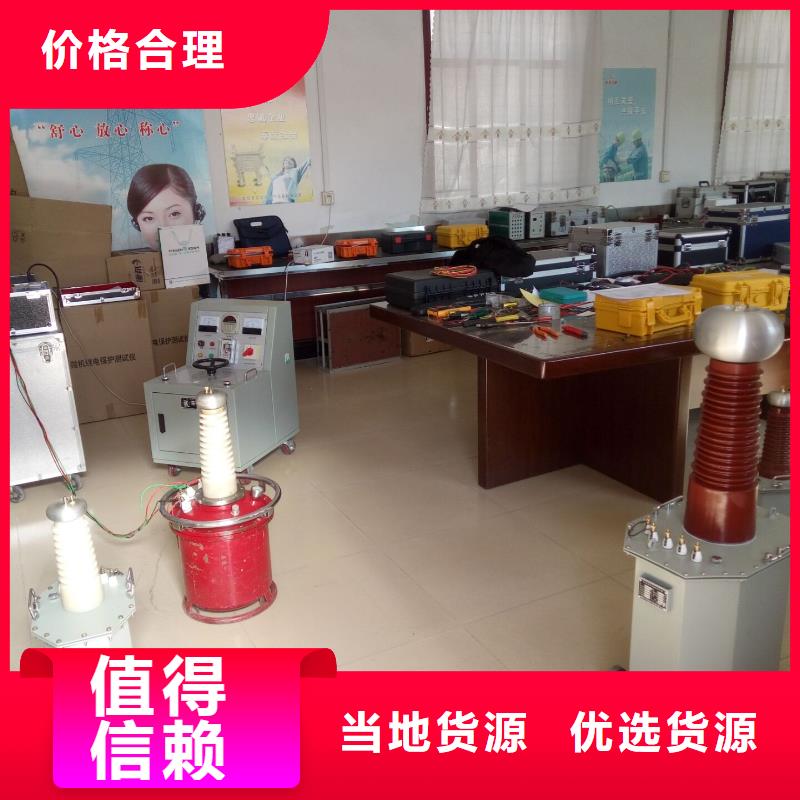

通遼試驗變壓器衷心感謝您選用了本公司的產品。您因此將獲得本公司的技術支持和服務保障。關于本用戶手冊● 本用戶手冊適用于TH-10KVA/200KV充氣式試驗變壓器。● 當您在使用本產品前，請仔細閱讀本用戶手冊并妥善保存以備今后參考之用?！?如果您在使用本產品的過程中有疑問或困難，請及時與本公司聯系。● 本用戶手冊的解釋權歸屬我公司，本公司將保留對用戶手冊的更改。額定容量：10KVA 輸入電壓：200V 輸入電流：50A 輸出電壓：200KV 輸出電流：50mA 儀表電壓：100V一、概述試驗變壓器是電力設備檢測及性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用

通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢

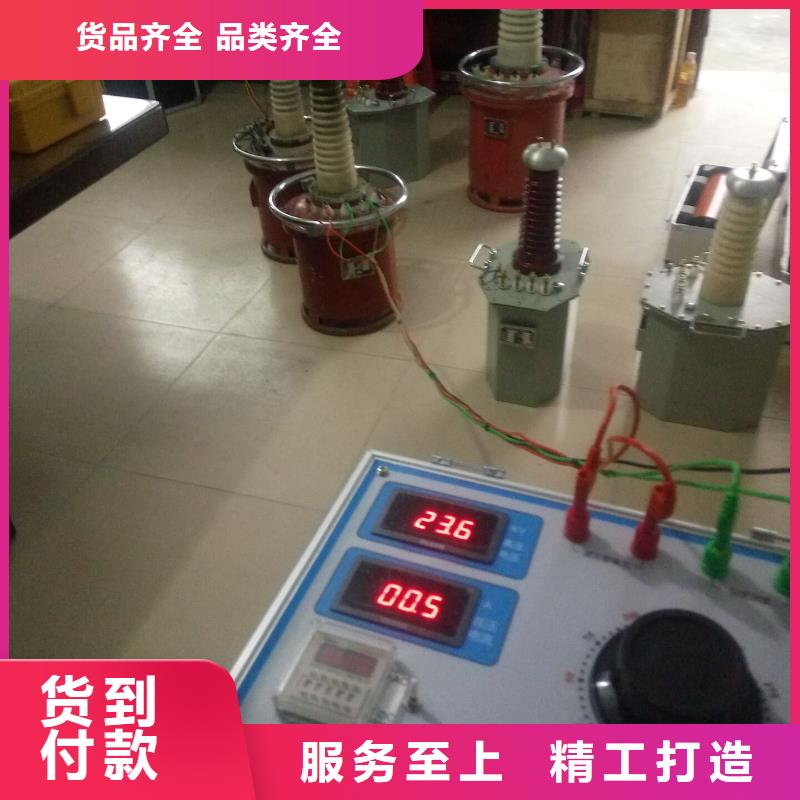

通遼試驗變壓器 系列工頻耐壓試驗裝置為單相變壓器 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。2、TH-系列工頻耐壓試驗裝置的工作原理圖見圖4，圖中高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得工頻高電壓作為交流輸出狀態；取消短路桿時，作為直流輸出狀態。 無局放調壓控制臺是根據電力行業標準而設計的，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。功能特點：1.監視功能：高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示2.保護功能：過流保護、零位啟動保護、聲光語言報警提醒3.采用新型時間繼電器，計時范圍更廣（1S～99H）4.采用新型電流繼電器，更、更可靠，確保人身及設備。5.試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。6.試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

<通遼>天正華意電氣設備有限公司 通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢 <通遼>天正華意電氣設備有限公司

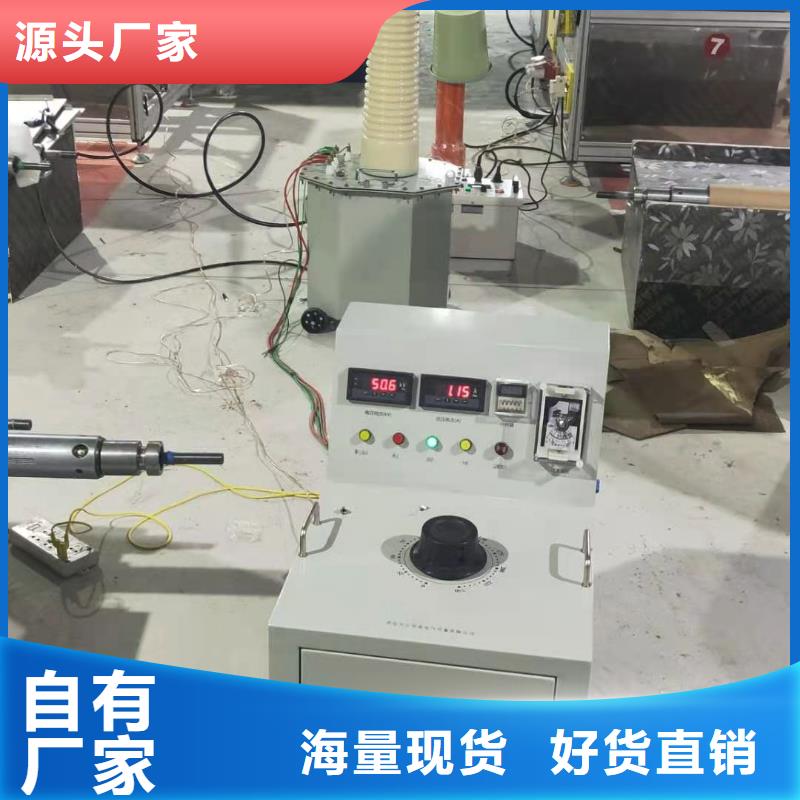

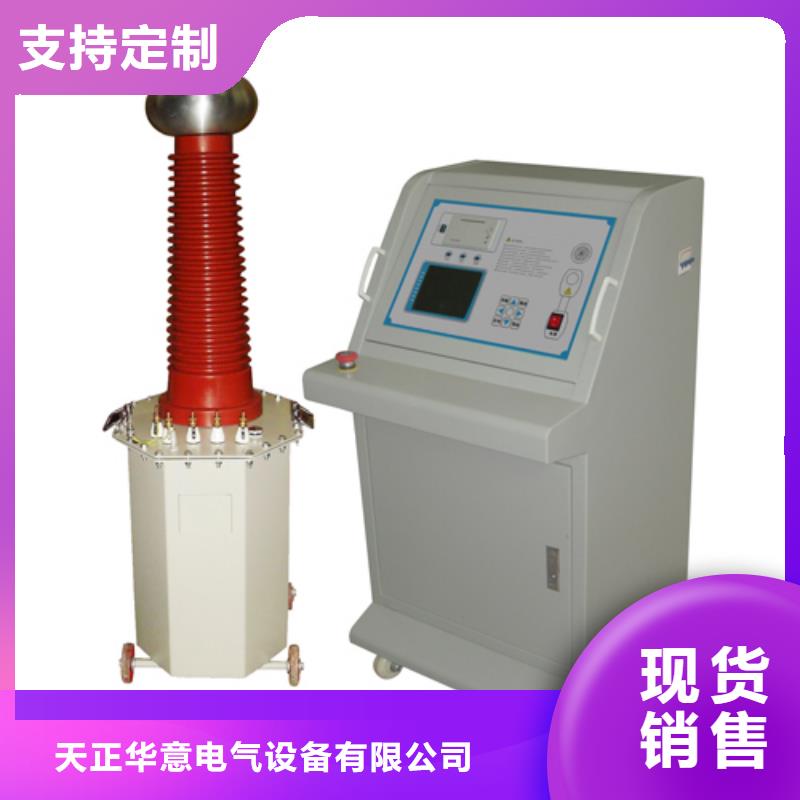

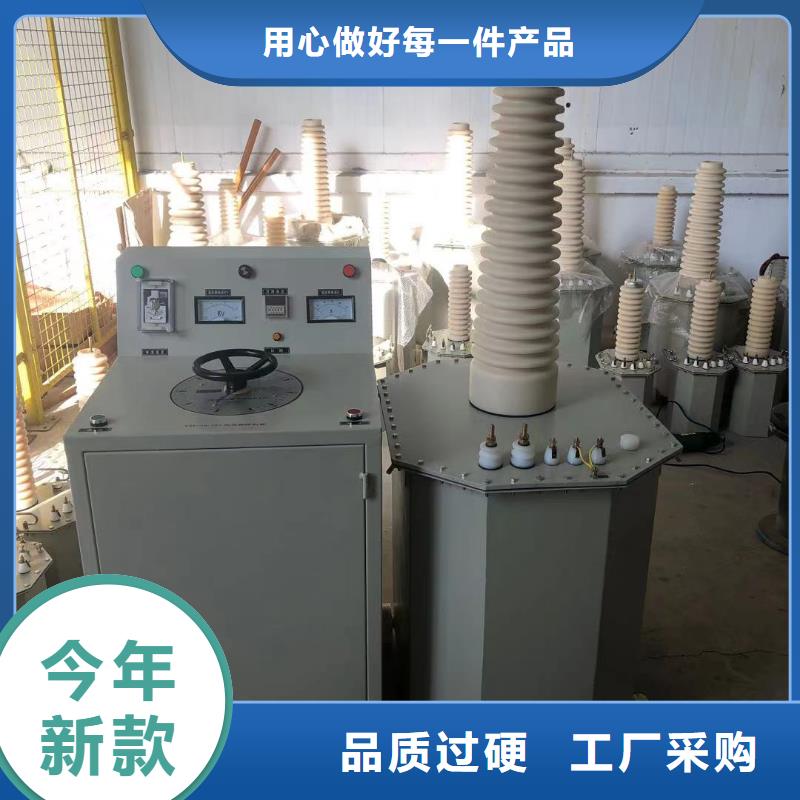

通遼試驗變壓器全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）； ● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；● 升壓速度智能控制，當電壓達到目標電壓80％時，升壓速度會自動減慢，當達到目標電壓90％時，升壓速度進一步減慢；● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢

通遼試驗變壓器當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總?cè)萘客瑯訛榈贗臺容量，總電壓為三臺輸出電壓之和。注：無論兩級串、三級串，輸出電流嚴禁超出一級額定電流。說明：本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠距離。七、注意事項試驗設備的布置，對人身和周圍要有足夠的距離。盡量避免在人員過道上布置設備及施放高壓試驗引線。試驗現場應安裝圍欄，懸掛“止步！高壓危險”標示。試驗高壓引線要有支撐或牽引絕緣物。每隔一段及電纜另一端應派人看守，防止有人靠近和從底下穿過。直流高壓試驗微安表處在高電位，除有屏蔽盒外，還應有過流自動保護裝置，以防止突發性擊穿短路或放電時表燒壞。工頻耐壓試驗，請注意驗算設備容量是否足夠，并能避免發生諧振。工作地線（高壓尾、穩壓電容末端接地線）與保護地線（控制箱外殼）應予分別可靠接地，試驗中如有電源不規則擺動，必須影響高壓輸出穩定，此時應請電焊等沖擊用電暫停片刻或查找其它原因。試驗工作對氣候（溫度、濕度）的要求符合試驗規程的要求，必須時采取屏蔽措施。試驗過程中如發現電壓表指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味異常響聲等應立即停止試驗，切斷電源，檢查原因。高壓測試工作要嚴格執行電力部頒發的工作規程的有關規定。八、裝箱清單1、試驗變壓器 1臺2、產品說明書 1本3、試驗報告 1份

通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢 <通遼>天正華意電氣設備有限公司

通遼試驗變壓器.結構：1、SF6系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了＞標準要求。SF6系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。2、SF6（Z）產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6（C）產品與ZSSB產品的不同在于套管內結三、型號含義：Z C B （Z） 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理：把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的２倍。

通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢

通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢

通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢

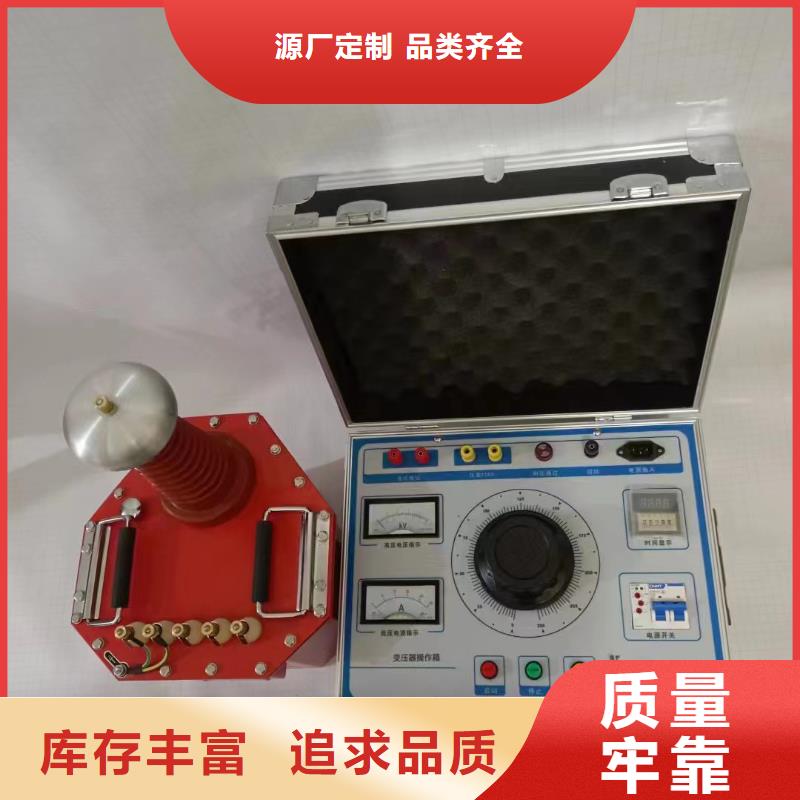

通遼試驗變壓器本產品是與試驗變壓器配套使用的調壓控制裝置，調壓器采用接觸式調壓器，電壓、電流顯示直觀，可以方便的讀取試驗電壓值，并具有過流保護，操作可靠，本產品具有體積小、重量輕、電壓波形好等特點，是進行高壓試驗的理想設備。二、工作原理通過調整自耦調壓器的輸出電壓，實現試驗變壓器額定范圍內的工作電壓調節。通過一個10KVA變壓器輸出AC50KV。三、主要技術指標變壓器：1、連接方式：（單級）2、絕緣介質：SF63、額定容量：10kVA4、額定電壓：AC50kV5、輸入電壓：220V6、工作頻率：50Hz操作臺：1、容量：10KVA2、電源輸入：AC220V±10％ 50HZ3、輸出電壓：0~250V4、電壓顯示范圍：AC0~50kV5、過流整定范圍：0~40A

通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢

通遼試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。

<通遼>天正華意電氣設備有限公司 通遼采購工頻交流耐壓試驗成套裝置必看-來電咨詢

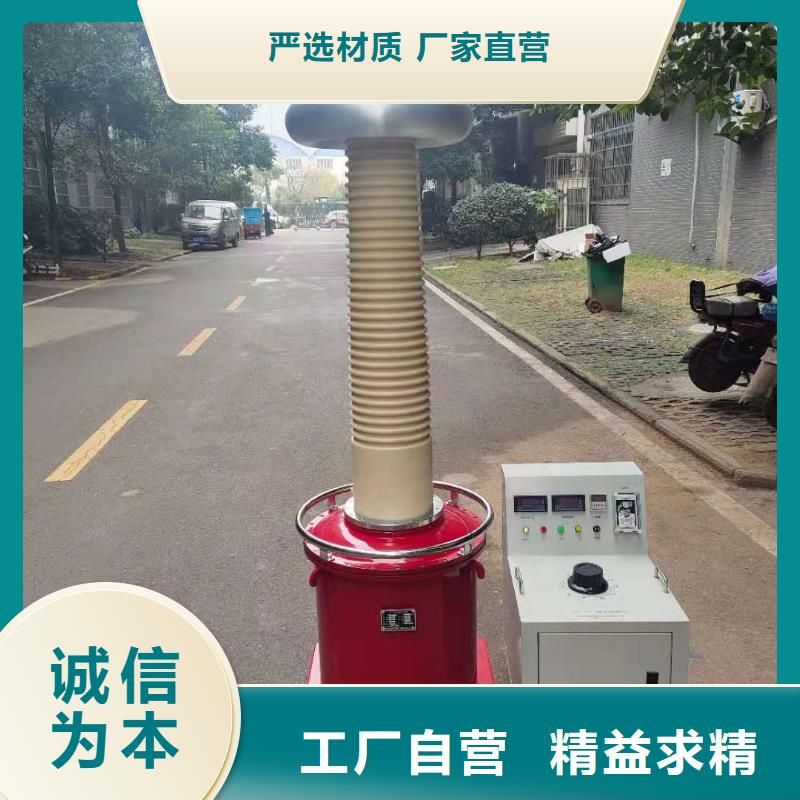

通遼試驗變壓器超輕型試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列超輕型試驗變壓器是在TE系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 二、產品結構TH-系列超輕型試驗變壓器采新型芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。圖1：單臺試驗 圖2：單臺試驗變壓器內部結構圖變壓器外部結構示意圖1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油 15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組 在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。1三、工作原理 TH-系列超輕型試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
