通遼一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置?？梢灾苯訙y量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上?？梢灾苯訙y量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘?？梢灾苯訙y220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置

通遼一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗（1）試驗準備檢查全站刀閘、斷路器均在分閘位置；檢查全站CT二次回路，禁止CT二次回路開路。（2）接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入；在#1主變高壓側套管接線處對220kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成220kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入；在#1主變中壓側套管接線處對110kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成110kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。（3）試驗電流估算220kV側母線：開關CT變比1600/5，為方便讀數和測量，預加一次電流160A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。110kV側母線：開關CT變比2000/5，為方便讀數和測量，預加一次電流200A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。10kV側母線：開關CT變比4000/5，為方便讀數和測量，預加一次電流200A，二次側0.250A，對應母聯與各間隔回路通流檢驗時，施加的與三相大電流，一次就可檢驗出母線差動保護。備注：為節約后續試驗準備工作，縮短測試時間，對母線三相大電流通流時改換測試間隔時可不必中斷輸出（設備選擇具有三相電流平衡自動調整模式，完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°），該間隔檢驗結束后即可將另一間隔接地刀閘合上，然后再拉開已檢驗過的接地刀閘間隔回路，電流輸出控制選擇“電流平衡模式輸出”即可。

<通遼>天正華意電氣設備有限公司 2022價格優惠#通遼 全智能無線高壓驗電測試儀#本地廠家

通遼一次通流加壓模擬帶負荷向量試驗裝置額定工作條件（1）環境溫度：（-15～+45）℃（2）環境濕度：（0～90）% RH（3）海拔高度：小于1500米（4）被測信號波形：正弦波、β=0.05（5）被測信號頻率：45-65Hz（6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A（7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V（8）被測載流導線在鉗口中的位置：任意位置在測試模式下按HOLD鍵可以保持顯示數據，“H0LD”符號指示，再按HOLD鍵取消保持。保持數據的同時，儀表自動編號并存儲當前保持的數據，顯示“Save:002”等組別號，儀表多能存儲500組數據，若存儲已滿，顯示“FULL”符號。3．數據查閱、退出在測試模式下按MEM鍵進入數據查閱模式，顯示“Read”符號，從“Save:001”組數據開始查閱，按 ▲ 鍵以步進量為1遞增查閱，長按 ▲ 鍵以步進量為10遞增查閱，按 ▼ 鍵以步進量為1遞減查閱，長按 ▼ 鍵以步進量為10遞減查閱。按← →鍵切換查閱電壓電流和相位、有功功率、無功功率、視在功率、功率因數、頻率、保存的顯示界面。按MEM鍵退出數據查閱模式，返回測試模式。4．數據刪除在數據查閱模式或測試模式下長按 HOLD鍵進入數據刪除選項，按 ← 鍵選擇“YES”按 → 鍵選擇“NO”，選擇后返回測試模式。5．測試顯示模式切換開機后，儀表自動進入電壓、電流測試顯示模式(圖1)；按MODE鍵切換三線三線模式還是三相四線模式，按 ← 鍵和 → 鍵切換進入相位、有功功率、無功功率、視在功率、功率因數、頻率、相序、矢量圖測試顯示模式。(如圖2、3、4、5、6、7)；其中圖（4、5）三路功率、功率因數是U1I1、U2I2、U3I3的對應功率和功率因數。無線核相電流相位表 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 三相一次通流加壓模擬帶負荷向量試驗裝置 繼電保護相位測試裝置 變電站投運前繼電保護向量檢查裝置 智能變電站繼電保護向量檢查裝置 變電站投運前繼電保護回路向量檢查 無線相位測試儀 全智能無線高壓驗電器 變電站繼電保護回路向量檢查 多功能型 SOE測試儀 負荷繼電保護向量檢測裝置

<通遼>天正華意電氣設備有限公司 2022價格優惠#通遼 全智能無線高壓驗電測試儀#本地廠家

通遼一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

<通遼>天正華意電氣設備有限公司
2022價格優惠#通遼 全智能無線高壓驗電測試儀#本地廠家

通遼一次通流加壓模擬帶負荷向量試驗裝置?本儀器屬帶電工作設備，為了你的請遵守 生產的相關規定，嚴格按電力工作規程進行操作。?注意本儀表面板及背板的標貼文字及符號?使用前應確認儀表及附件完好，無破損、裸露及斷線才能使用。儀表后蓋及電池蓋板沒有蓋好禁止使用，儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?不能用于測試高于600V的電壓，請勿在強電磁環境下使用，以避免影響儀器正常工作，禁止在易燃性及危險場所測試。?確定導線的連接插頭已緊密地插入接口內，相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出，不能手觸輸入插孔，以免觸電。?請勿用潮濕手操作儀器，或將其暴露砸雨水中，儀表于潮濕狀態下，請勿使用。 ?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?保持產品表面清潔和干燥，不能用腐蝕劑或粗造物清潔，須用軟布（如眼鏡布），沾清潔防銹除濕類的潤滑劑，輕輕擦試電流鉗即可。?請勿撞擊、跌落儀器，以避免儀表和電流鉗受沖擊，損壞儀器，尤其是鉗口接合面。?注意本儀表所規定的測量范圍及使用環境。?嚴禁私自使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?手冊中的“ ”乃警告標志，使用者必須依照本手冊內容進行操作。?手冊中的“ ”等危險標志，使用者必須嚴格依照本手冊內容進行操作。無線相位測試儀 無線核相電流相位表 特高壓變壓器繼電保護向量測試裝置 三相通流加壓模擬帶負荷向量試驗裝置 多功能型 SOE測試儀 電子式三相通流加壓模擬負荷校驗裝置 電力系統同步相量測量系統試驗裝置 帶負荷校驗保護裝置 無線相位伏安測試裝置 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置

<通遼>天正華意電氣設備有限公司

通遼一次通流加壓模擬帶負荷向量試驗裝置本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。 測試接線如下： 單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。 三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。 三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。 測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。 在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。 同步相量測量系統試驗裝置 無線相位表測試儀 相位伏安表無負荷相量測量裝置 配電網繼電保護向量檢查和動作邏輯校驗測試裝置 通流加壓模擬負荷繼電保護向量檢測裝置 智能變電站投運前繼電保護向量檢查裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站繼電保護向量檢查裝置

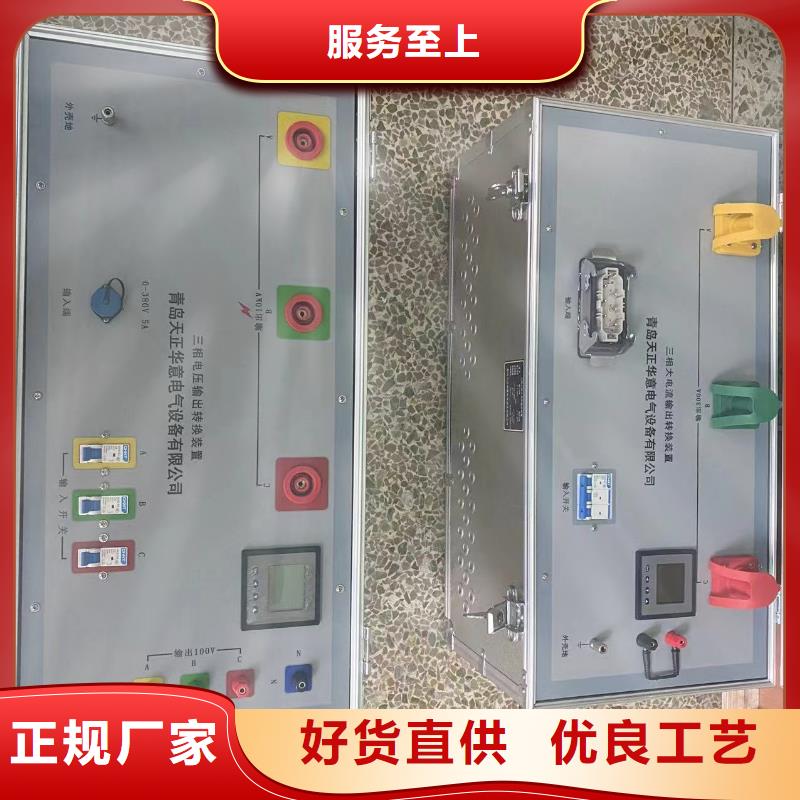

通遼一次通流加壓模擬帶負荷向量試驗裝置試驗前準備工作5.1 資料和圖紙變電站相關設計圖紙，繼電保護裝置原理說明書及使用說明書等資料齊全。5.2 試驗設備及儀器儀表試驗設備: TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置1套(其中大電流轉換試驗裝置1臺，高電壓試驗轉換裝置1臺，專用電源線4組，大電流三相輸出線1組，高電壓三相輸出線1組，高精度高靈敏選頻相位表1套)，數字萬用表（0.5級及以上）1塊，電流鉗表（1.0級及以上）1塊，組合工具接地線圍欄等。5.3 設備狀態變電站所有線路出口一次側已斷引（或線路隔離開關在分位）、電壓互感器一次側已斷引；斷路器及隔離開關在分位，保護出口壓板已斷開。6 試驗項目及方法變電站繼電保護相位檢驗試驗時，大電流轉換試驗裝置固定放置在主變側易于接線的位置方便對各電壓級母線通流(開關站可固定放置在輸電線路中間位置某一間隔)高電壓轉換試驗裝置放在對應母線電壓互感器位置通過倒閘操作配合完成變電站所有繼電保護相位的檢驗工作。對安裝兩臺主變的變電站，裝置變頻電源宜放置在主變位置根據變壓器阻抗參數選擇合適的變壓器繞組為施加變頻電源通過一臺主變母線串帶另一臺主變開關和繞組施加工頻（或低頻）電源，其余側繞組在繞組開關后級合上刀閘形成一次短路電流，完成變壓器差動保護相位檢驗。試驗順序宜按照各電壓級分別進行，對分段雙母線需要利用變壓器升壓方式，完成一次電壓并列相位檢查（開口三角電壓），而后進行各電壓級電壓線路保護、母線保護的順序進行， 進行變壓器差動保護相位檢驗試驗，電度表二次回路接線、斷路器保護和故障錄波器可隨線路和變壓器保護相位檢驗試驗同時進行。 變電站繼電保護向量檢查裝置 帶負荷校驗保護裝置 變電站監控信息自動對點裝置 特高壓變壓器繼電保護向量測試裝置 高精度六相微機繼電保護綜合測試儀 變電站投運前繼電保護一二次回路向量檢查 智能變電站通流加壓典型實驗裝置 三相微機繼電保護測試儀 智能變電站繼電保護向量檢查裝置 三相通流加壓模擬負荷校驗裝置

2022價格優惠#通遼 全智能無線高壓驗電測試儀#本地廠家

通遼一次通流加壓模擬帶負荷向量試驗裝置本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。 測試接線如下： 單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。 三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。 三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。 測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。 在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。 同步相量測量系統試驗裝置 無線相位表測試儀 相位伏安表無負荷相量測量裝置 配電網繼電保護向量檢查和動作邏輯校驗測試裝置 通流加壓模擬負荷繼電保護向量檢測裝置 智能變電站投運前繼電保護向量檢查裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站繼電保護向量檢查裝置

---
