通遼高壓開關測試儀開關機構存在保護閉鎖（如西門子、ABB開關）處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉 鎖。②用現場操作電源，用“外觸發”方式試驗。㈡、儀器做單合、單分測試時，開關動作了，顯示斷口未動作提示。1、斷口未接好：①、做戶內10KV開關時，黃（A）、綠（B）、紅（C）接動觸頭，靜觸頭三相短接后接黑線。②、做戶外開關時，黃（A）、綠（B）、紅（C）接上端，黑線接地（變電站戶外開關另一端已接地）。③、開關控制回路有問題，因為合上之后又馬上分開了，請檢查開關的回路再做實驗。㈢、打印機能走紙卻不能打印文字、圖形1、打印紙安裝反了處理辦法：重新正確安裝熱敏打印紙。2、熱敏打印機加熱頭壞了處理辦法：返廠維修熱敏打印機加熱頭。㈣、儀器進行速度測試時，沒有速度數據顯示。1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重新進行設置。2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。㈤、儀器現場接地時，為什么要先接地線，然后再接斷口線？因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的。儀器內部，斷口信號輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道。㈥、如何判斷儀器端口是否正常？儀器有十二斷口，每一相斷口均可獨立使用。①、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的一相出現 “合”字，則表示此斷口有故障，這時要切換到別的斷口進行測試。②、接上斷口測試線，將斷口線的黃、綠、紅和黑（公共）短接，斷口狀態由“分”字變?yōu)椤昂稀弊?，這表示正常。

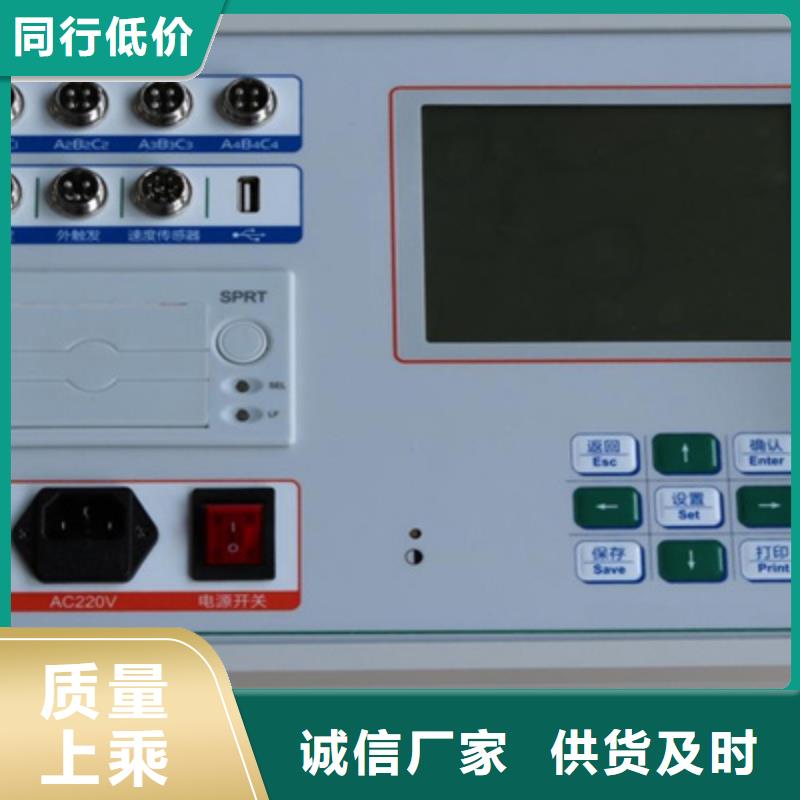

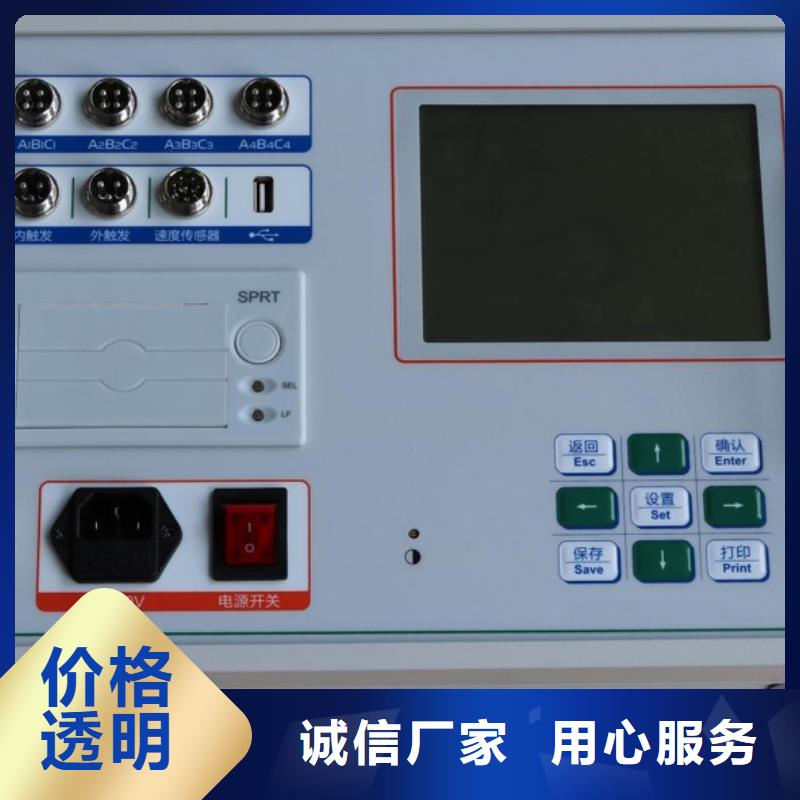

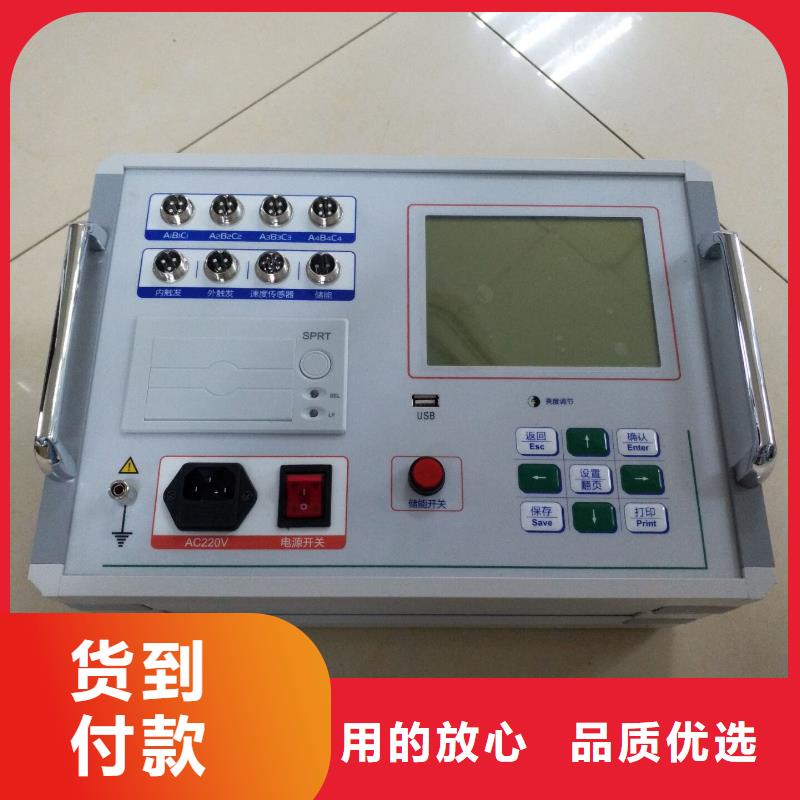

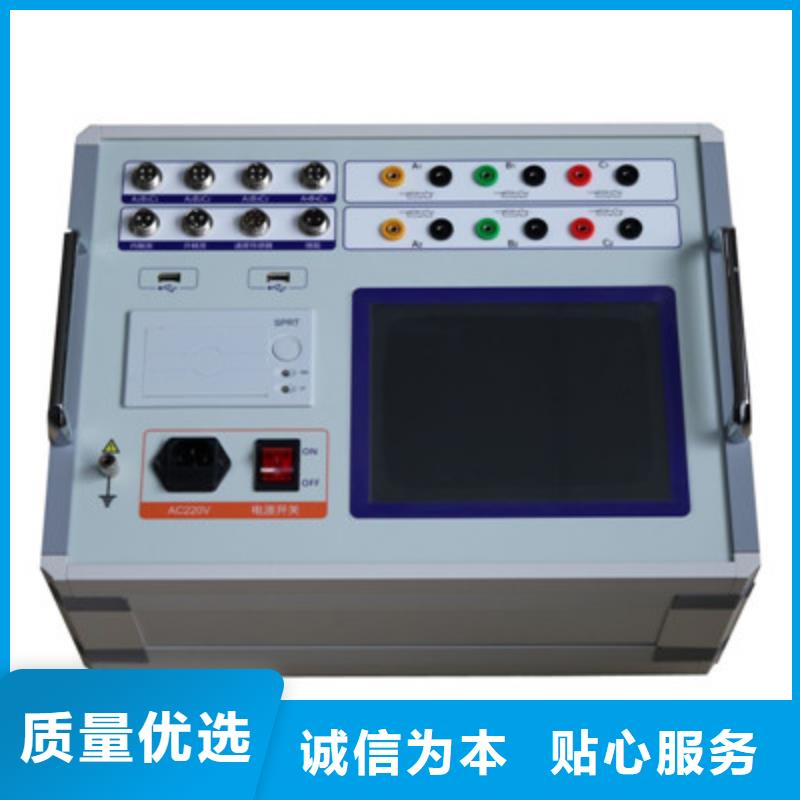

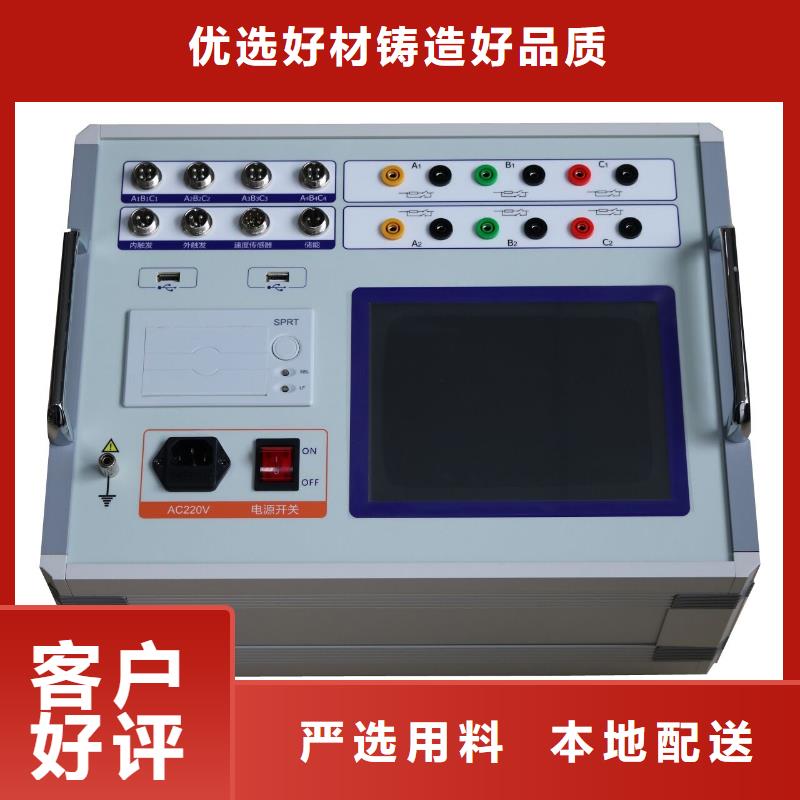

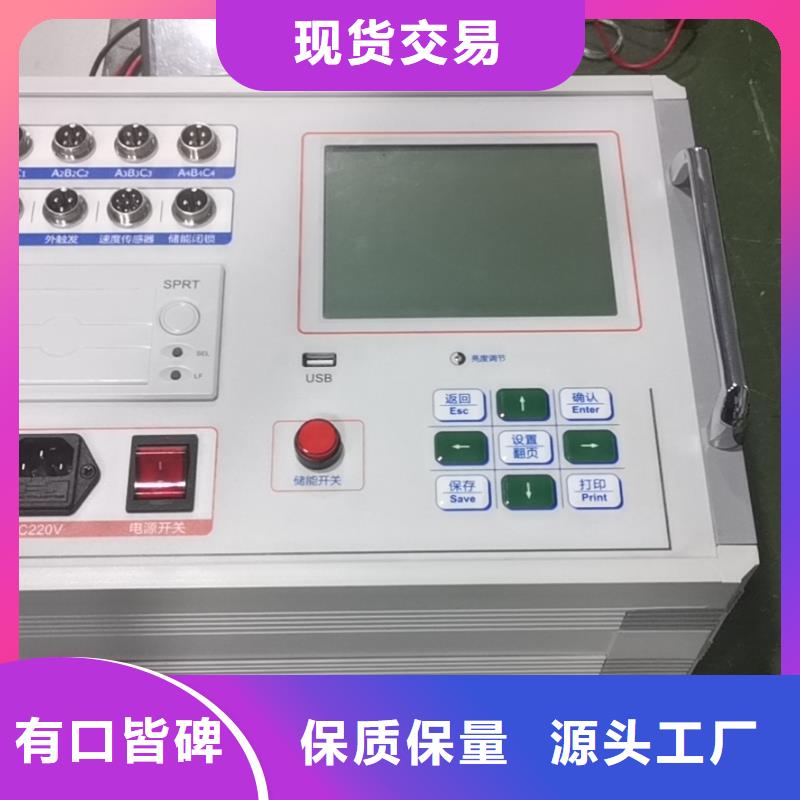

通遼高壓開關測試儀外觸發觸發電壓：AC/DC10-300V，電流≤120A9. 隔離開關測量范圍：⑴、電壓輸出：DC15～260V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數10．主機體積：500×400×190mm11．使用環境： -20℃~＋50℃12．相對濕度：≤90％四、術語定義：、三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：斷口信號：測量6個主觸頭、3個主觸頭和3個輔助鋤頭的合（分）閘時間、不同期、彈跳時間、彈跳次數等參數。電壓調節旋紐：調節所需要的測量電壓，AC/DC10-270V。分合直流輸出：是指儀器輸出DC15～260V可調直流電源，進行分、合閘操作。分合交流輸出：是指儀器輸出DC15～260V可調交流電源，進行分、合閘操作。

<通遼>天正華意電氣設備有限公司 通遼開關機械特性測試儀校準裝置

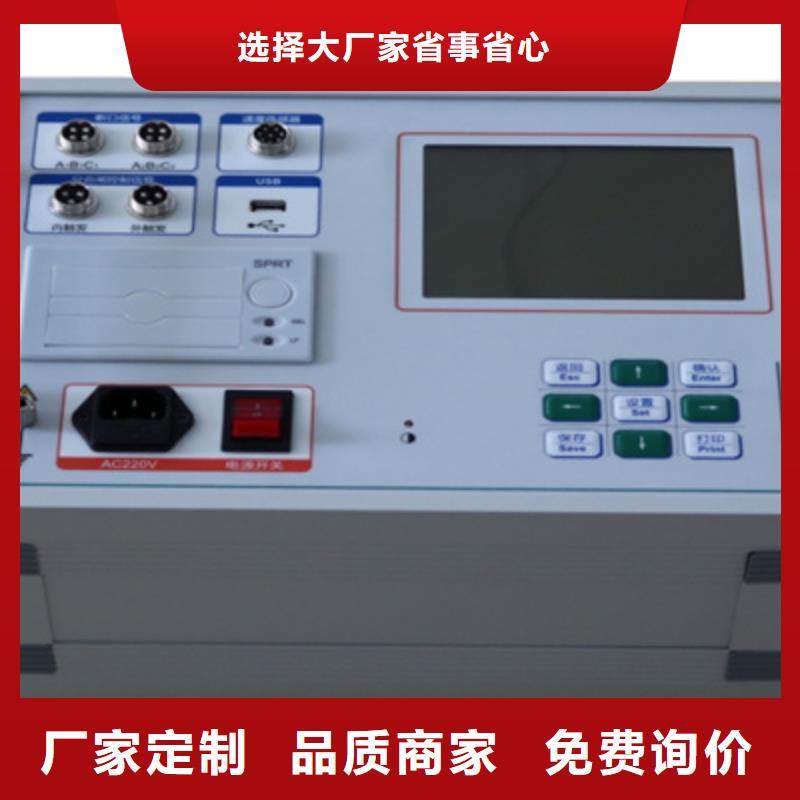

通遼高壓開關測試儀 儀器使用注意事項1.使用儀器前請首先將儀器可靠接地，以確保人身及儀器。 2.使用儀器前請檢查使用電源是否為交流或直流220V電源，否則可能損壞儀器。 3.儀器在工作時內部有220V直流電流輸出，請注意。 4.在使用內部直流電源控制開關分合閘的情況下，試驗前請仔細檢查控制接線，嚴禁短路，避免損壞機內直流電源或控制接點。5.各斷口線連接必須良好，以免因開關振動影響測試數據。6.儀器內部有220V電壓，請不要打開機殼。TH-HAJ高壓開關綜合特性測試儀斷路器線圈分析儀一、概述：隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。

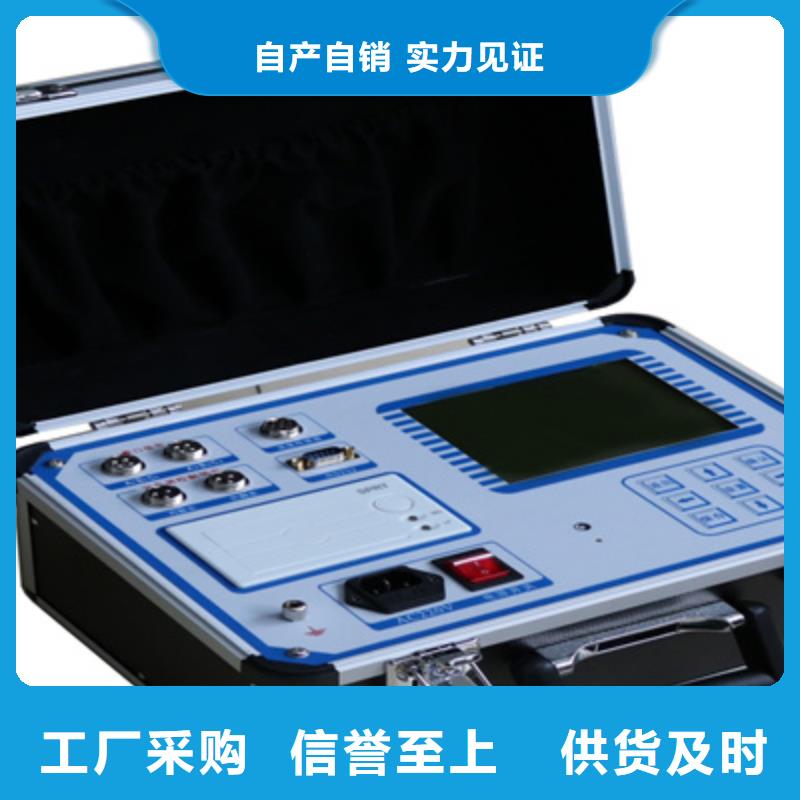

通遼高壓開關測試儀附加信息菜單：主要是輸入測試人員名稱及斷路器的編號。①：在鍵盤菜單選擇選擇大鍵盤LargekB（因日常默認的是小鍵盤），如下圖：②：再進入附加信息菜單，進行輸入。先點擊Ctrl鍵再點空格鍵轉換成中文輸入，如出現的漢字是別的同音字，請點擊Home鍵選擇，選定后再點擊空格鍵確認，如下圖：⑷、筆針效驗菜單：如觸摸操作失靈或沒有反應，請在此菜單是重新進行效驗。先用鼠標點擊此菜單，再點擊再校準菜單，用觸摸筆（或萬用表筆）重新進行定位效驗， 完成后點擊OK鍵退出保存。如下圖：⑸、時間日期菜單：設置當前年月日時間。C、點擊測試菜單，如下圖：⑴、自動分/合閘測試菜單：測量普通斷口，自動識別斷口狀態做出相應的動作。⑵、合閘測試菜單：不判斷斷口狀態，直接給斷路器的合閘線圈電壓（內觸發的紅和黑線），進行合閘測試。如接在斷路器的分閘控制點，也可以進行分閘測試。⑶、分閘測試菜單：原理同上，用內觸發的綠和黑線接在控制點，進行分（合）測試。⑷、自動低跳測試菜單：是指接有斷口信號線進行低跳分或合閘實驗，連續自動輸出電壓進行分（合）測試，可自動測到動作電壓。如下圖：①、手動沖擊：首先設置試驗電壓和累加電壓（電壓幅值），手點擊開始試驗菜單，點擊一次電壓輸出一次，如合或分沒動作，電壓自動累加，再點擊開始試驗菜單，直至合或分動作。②、自動沖擊：輸入相應的電壓值和累加電壓值，點擊開始試驗菜單，自動的作出電壓的合或分閘動作。⑸、無端口低跳實驗菜單：不接斷口信號線，根據斷路器狀態給線圈電壓進行單次分（合） 低跳的測試，斷路器動作后，點擊確定數據就是當前動作電壓值，如下圖：⑹、重合閘測試菜單：可做斷路器的分合、合分、分合分三種重合閘實驗。⑺、震動測試菜單：將加速度傳器安裝在斷路器的動觸頭，分析開關的狀態。⑻、老化試驗：①、間隔時間：做完合分試驗或其他試驗后，間隔10S（可任意設置時間長度）再重復進行合分試驗。

<通遼>天正華意電氣設備有限公司 通遼開關機械特性測試儀校準裝置

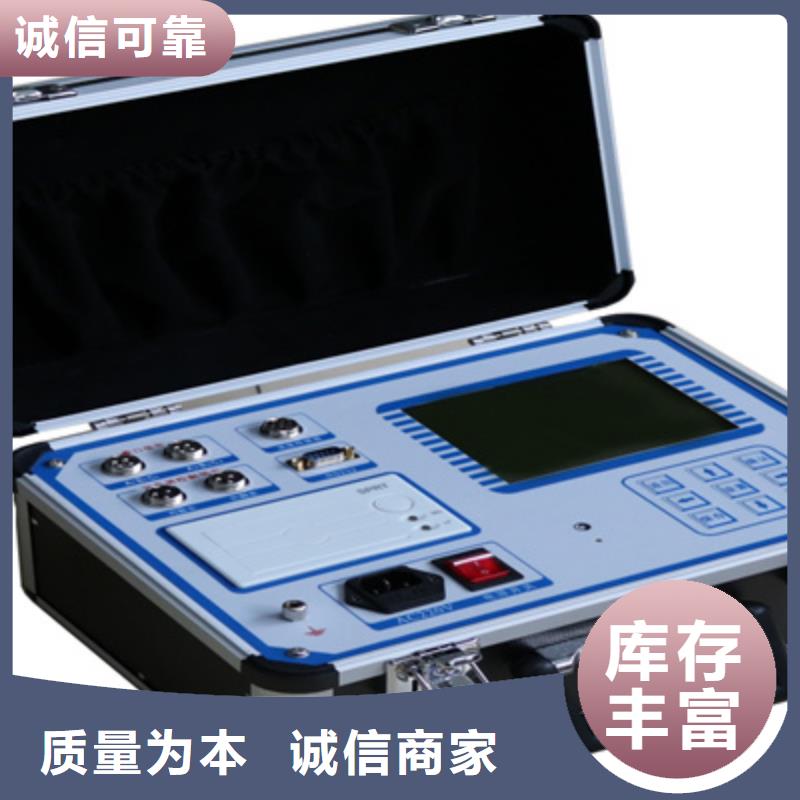

通遼高壓開關測試儀外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：用連接件將角位移傳感器安裝在機構轉軸上再用萬向節再固定。如下圖：1mm直線傳感器（油開關）傳感器安裝方法：傳感器又名加速度傳感器，在測量行程安裝時，請吸附在斷路器的動觸頭行程桿上，必須是直線運動，如安裝在拐臂上進行旋轉運轉測量行程是錯誤的。如果是橫向運動的，則把傳感器固定在橫桿上，但是傳感器的正面要朝前進的方向。

<通遼>天正華意電氣設備有限公司
通遼開關機械特性測試儀校準裝置 <通遼>天正華意電氣設備有限公司

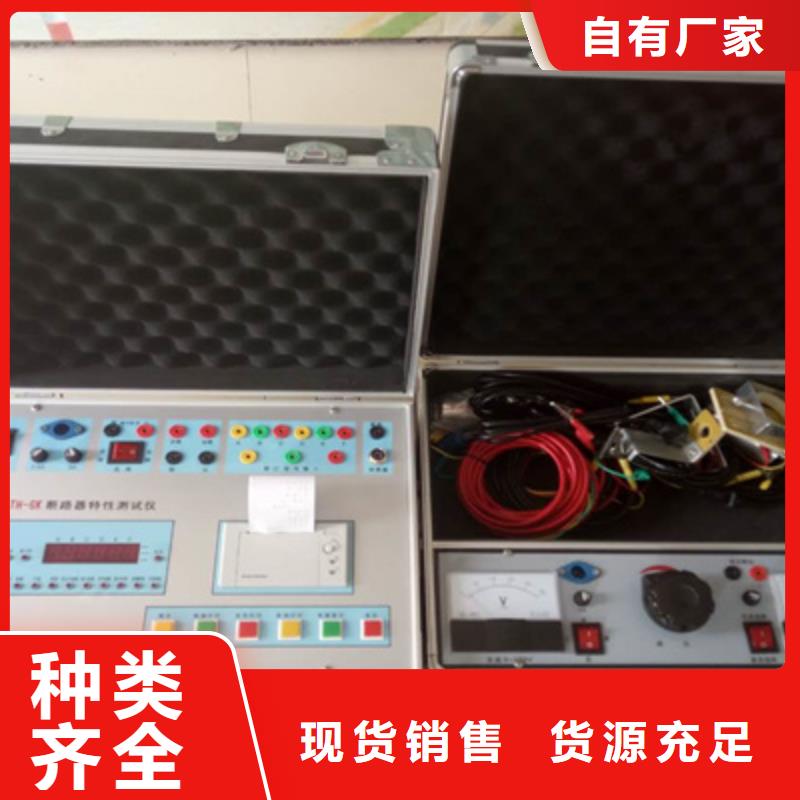

通遼高壓開關測試儀 主要技術參數：時間測量：12路 固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘（分閘）彈跳時間（彈跳次數）測試范圍：0.01ms～20s，分辨率：0.01ms測試范圍：20s～200s，分辨率：0.1ms在200ms以內準確率：(0.1％t±0.1)ms2.合閘電阻測量：3/6路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘電阻投入時間3. 測量范圍：20～10KΩ分辨率0.1Ω，準確度：3％±1個字4.石墨觸頭測量：3/6（選配）路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期測量電流：10A5.雙端接地測量：3/6（選配）路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期6．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度7. 測速范圍：1mm傳感器 0.01～25.00m/s，0.1mm傳感器 0.001～2.50m/s0.5°角度傳感器 1周波/ 0.5°8．行程測量：動觸頭行程（行程）接觸行程（開距）超行程過沖行程或反程（超程）9.測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。直線傳感器：100mm，測量范圍：0-100mm，分辨率:0.1mm（選配）直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）360線傳感器：360о，測量范圍：0-1000mm，分辨率:0.25о。加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。激光傳感器測量范圍：0-300mm，分辨率:0.1mm（選配）10. 電流顯示：電30A分辨率：0.01A。11. 儀器電源 ：AC 220V ± 10％；50Hz ± 2％12. 直流電源輸出:DC6～270V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。 外觸發觸發電壓：AC/DC10-300V，電流≤120A14. 隔離開關測量范圍：⑴、電壓輸出：DC6～270V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數15.主機體積：360×260×170mm16.使用環境： -20℃~＋50℃17.相對濕度：≤90％四、術語定義：、三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）

<通遼>天正華意電氣設備有限公司
<通遼>天正華意電氣設備有限公司 通遼開關機械特性測試儀校準裝置
<通遼>天正華意電氣設備有限公司 通遼開關機械特性測試儀校準裝置

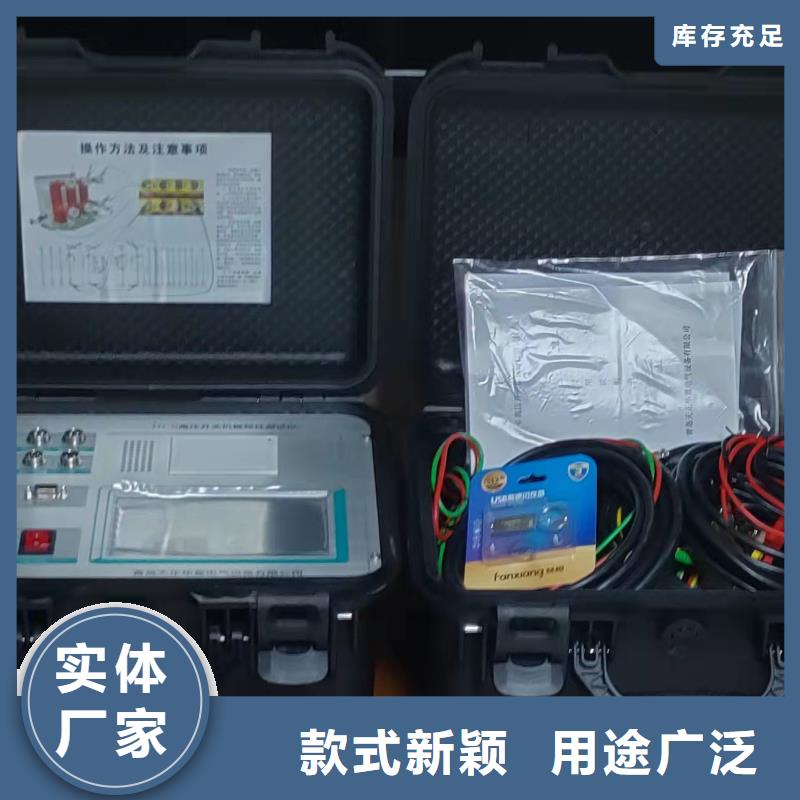

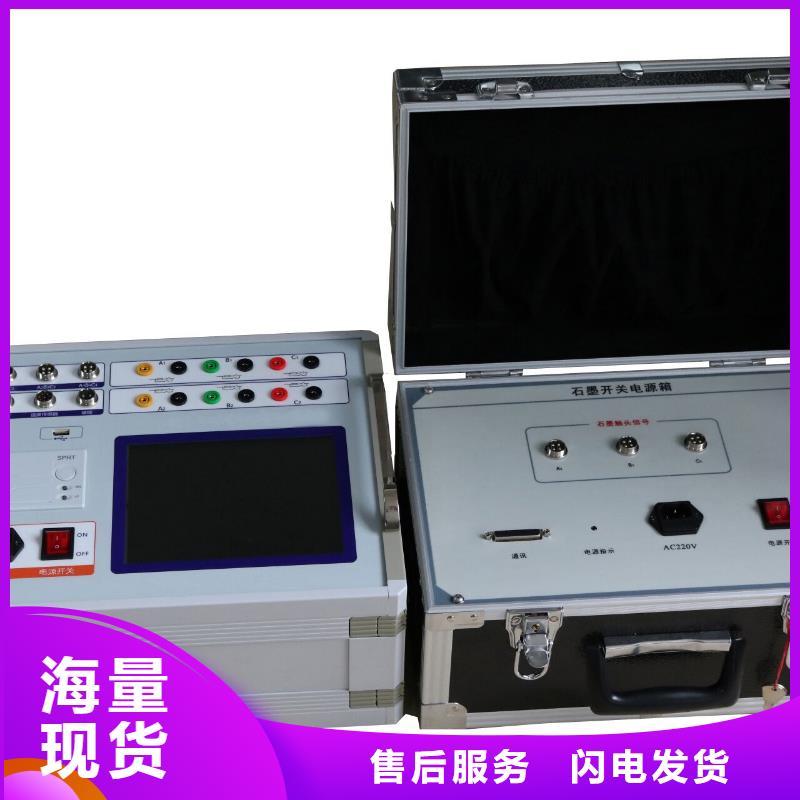

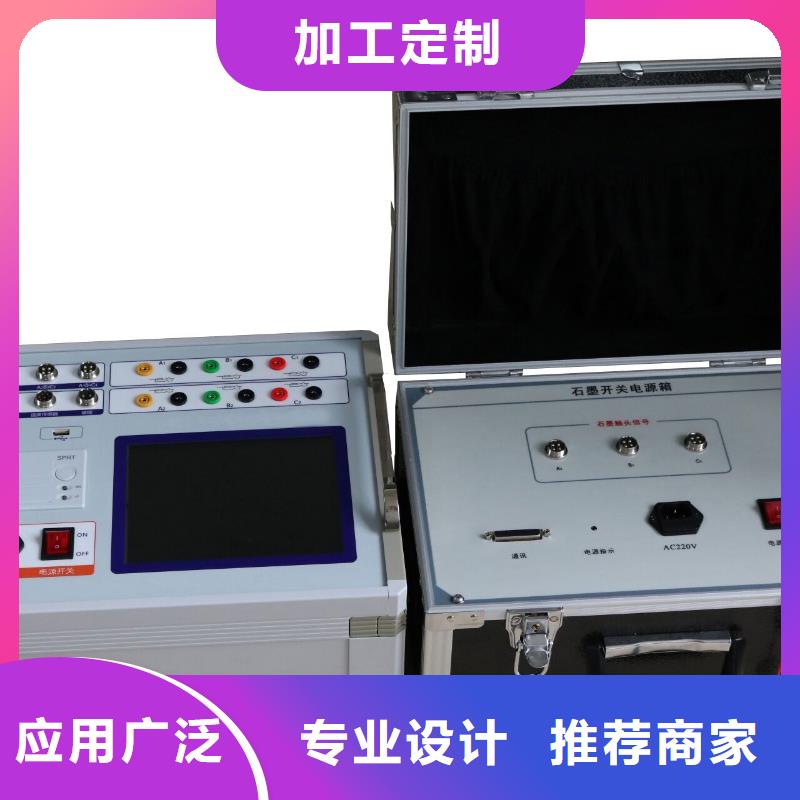

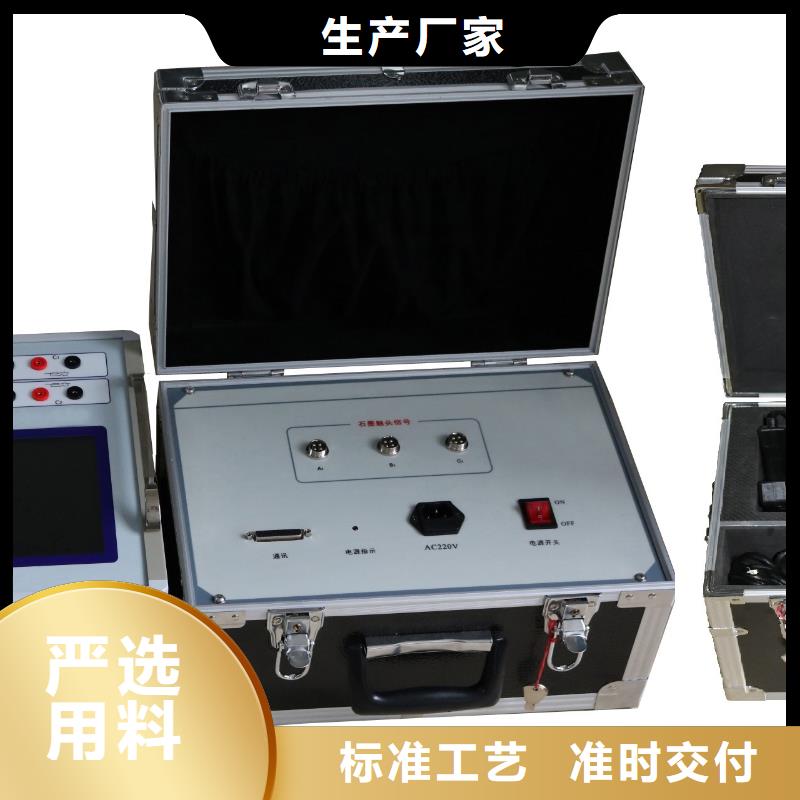

通遼高壓開關測試儀高壓開關綜合特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、全自動電機儲能、電機功率測量功能。⑿、內部抗干擾電路可滿足800KV變電站內可靠使用。

<通遼>天正華意電氣設備有限公司 通遼開關機械特性測試儀校準裝置

通遼高壓開關測試儀開關機構存在保護閉鎖（如西門子、ABB開關）處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉 鎖。②用現場操作電源，用“外觸發”方式試驗。㈡、儀器做單合、單分測試時，開關動作了，顯示斷口未動作提示。1、斷口未接好：①、做戶內10KV開關時，黃（A）、綠（B）、紅（C）接動觸頭，靜觸頭三相短接后接黑線。②、做戶外開關時，黃（A）、綠（B）、紅（C）接上端，黑線接地（變電站戶外開關另一端已接地）。③、開關控制回路有問題，因為合上之后又馬上分開了，請檢查開關的回路再做實驗。㈢、打印機能走紙卻不能打印文字、圖形1、打印紙安裝反了處理辦法：重新正確安裝熱敏打印紙。2、熱敏打印機加熱頭壞了處理辦法：返廠維修熱敏打印機加熱頭。㈣、儀器進行速度測試時，沒有速度數據顯示。1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重新進行設置。2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。

<通遼>天正華意電氣設備有限公司 通遼開關機械特性測試儀校準裝置

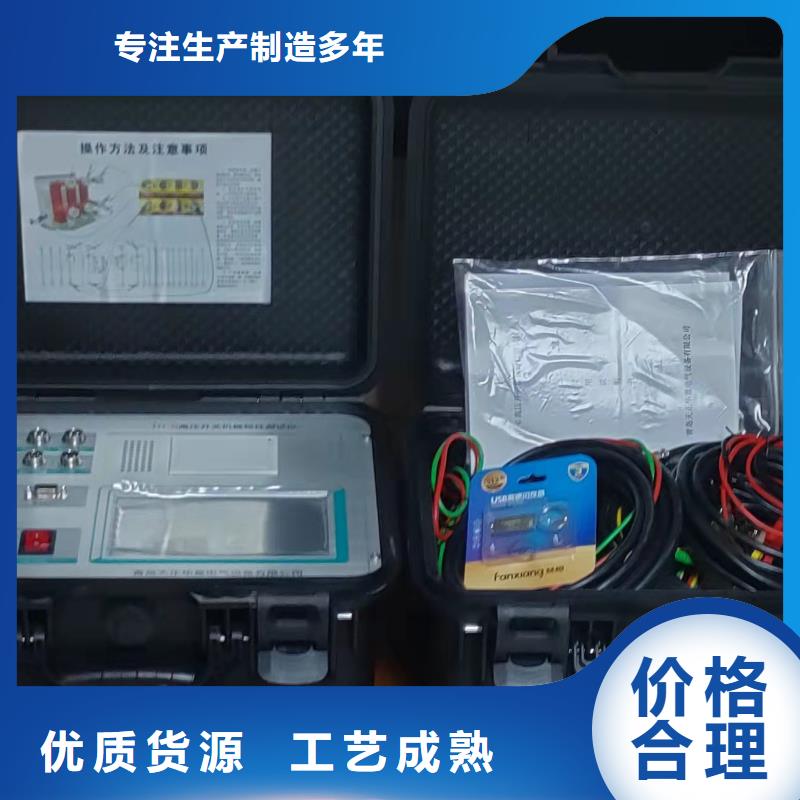

通遼高壓開關測試儀老化次數：設置1-10000次的動作試驗。③、當前次數：顯示所動作的次數，合一次計數一次，分一次也計數一次。D、儲能：點擊此菜單，界面如下圖:⑴、啟動儲能菜單：輸出電壓給儲能電機進行儲能，儲能時長一般為10秒左右。如下圖：⑵、儲能測試菜單：測量儲能電機的功率及儲能時長。八、使用儀器測試的部分圖形及文本數據如下：⑴、合閘圖形及文本數據：⑵、分閘圖形及文本數據：⑶、重合閘的分合分圖形及文本數據：九、測試現場常見技術問題及處理辦法：㈠、現場用儀器進行控制合、分閘操作時，開關不動作1、現場合、分閘控制接線不正確處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。1、現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）處理辦法：①、對于永磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號（觸發計時），直流或交流電均可。②、檢查控制回路，保證回路暢通。2、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。

<通遼>天正華意電氣設備有限公司

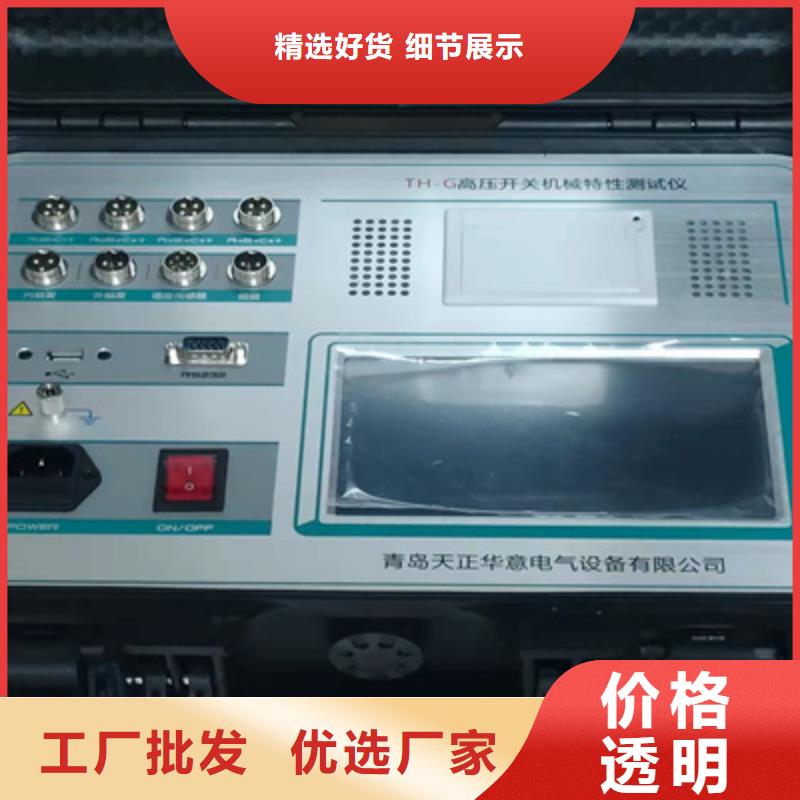

通遼高壓開關測試儀外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：用連接件將角位移傳感器安裝在機構轉軸上再用萬向節再固定。

通遼高壓開關測試儀 雙端接地開關特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。

通遼高壓開關測試儀檢查控制回路，保證回路暢通。3、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口測試線 就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口）。將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊 開始測試菜單，電壓輸出。③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。④、以上三種方法如果沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。 ⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。
