通遼架空線路故障測試儀頻道設置”界面后，可以設置高壓主機、采集器和本機的無線頻道。在設置前，高壓主機或采集器需要先進入設置模式。然后，接收器選擇需要設置的設備和頻道，光標置于“設置”按鈕，按下“確認”鍵即可。圖23 頻道設置示意圖6.3.5智能電源管理?接收器超過5分鐘未使用時，自動調暗液晶背光，蜂鳴器發出“嘀嘀”聲報警，提醒用戶關機?接收器超過7分鐘未使用時，將自動關機。6.4注意事項?測試前請確保線路必須停電，且該線路上不能懸掛接地線。?接地端子應就近可靠接地。?使用儀器時請按本說明書接線和操作，嚴格按照操作規范和操作規程進行測試。?設備工作時嚴禁觸碰輸出端子，嚴禁帶點插拔高壓輸出引線。?采集器掛在線路上工作時，禁止晃動采集器。?當沒有無線信號時，請確保電池電量充足且在有效通訊范圍內。?測試開始前請輸入正確的參數設置。?電池電量低時，將無法保證測量信號的準確性，請及時對儀器充電或是更換電池。?不開機或開機后立即關機：可能是電池已耗盡，請充電或更換電池后再使用。?儀器自動關機：可能是因為電池欠壓自動關機，或長時間未進行任何操作自動關機，請嘗試重新開機。

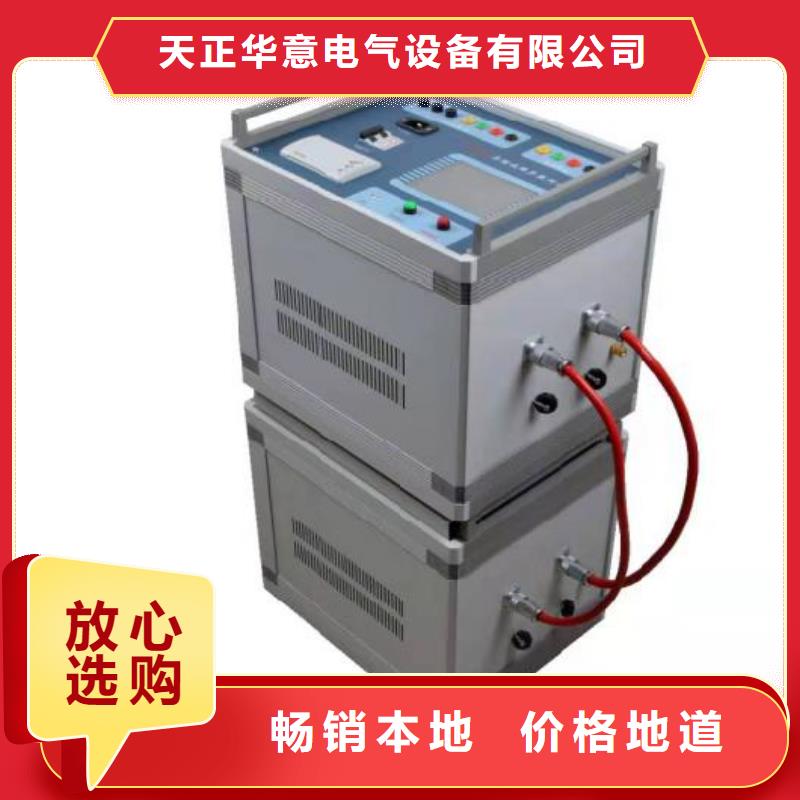

通遼架空線路故障測試儀 儀器存儲數據可以通過裝置面板USB接口使用U盤導出，可在任意一臺PC機上方便用戶對測試數據的管理，編輯線路工頻參數測試報告。4 測試裝置主要技術參數 4.1 根據測試系統選型配置表選擇適用于不同工頻干擾強度及線路長度的規格型號：以滿足對0.2～1500km架空線路或電纜線路交流工頻參數測試需要。4.2 測試裝置抗工頻干擾能力：在裝置輸出信號與工頻干擾信號之比為1:20的條件下可靠、穩定輸出，準確分離工頻干擾信號并完成所有測試項目。4.3 供電電源：單相AC 220V±10％，（10～40A）50Hz±2％；4.4 測試裝置保護功能1) 工作電源保護：儀器輸入電源誤接入380V電源時，過壓報警指示燈亮并同時蜂鳴器發出告警提示音。2）裝置外殼接地與試驗接地檢測：裝置試驗接地及外殼接地不良時，裝置發出告警提示字符并關閉電源輸出。3）具備急停按鈕，出現意外快速切斷電源輸出并將被測線路首端接地，保護測試人員和設備。4）其他保護：裝置具備過壓、過流、短路、過熱四種保護，在面板裝有故障指示燈，提示出現故障類型。4.5 異頻電源輸出特性： 1) 輸出頻率：45Hz/55Hz/260Hz定頻輸出 頻率度優于±0.1％； 2）輸出波形：標準正弦波， 波形失真度優于±2％；4.6 裝置型號及技術參數選型對應表技術參數A型B型C型D型適用于線路1500km0.5~800km1~500km1~200km異頻電源功率10kVA5kVA3kVA2kVA輸入工作電源單相單相單相單相接地檢測功能對稱測試有有有─適用電壓等級1000kV及以下500kV及以下220kV及以下110kV及以下阻抗測試范圍0.1～1000Ω0.1～400Ω0.2～400Ω0.4～400Ω電容測試范圍0.02μF～80μF0.05μF～50μF0.1μF～50μF0.1μF～30μF移動萬向平板車有有有有高空接線鉗有有──專用測試鉗線

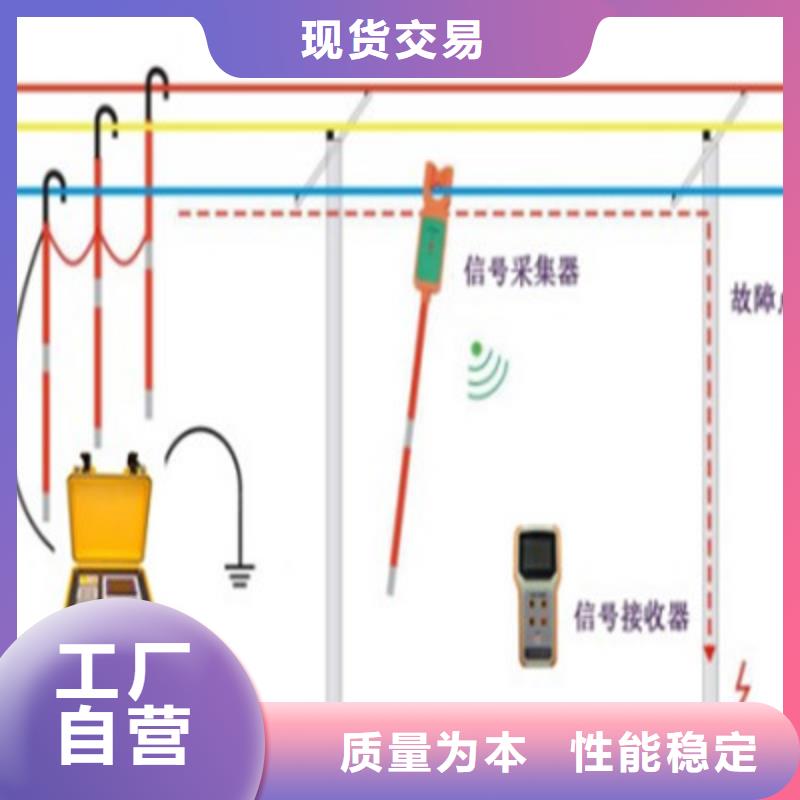

通遼架空線路故障測試儀故障定位7.1信號的輸出與檢測7.1.1首先將故障線路的開關斷開；測試地線用接地線與接地棒連接，接地棒接入大地網；信號輸出端子與高壓輸出測試線插頭端子連接，其另一端的線鼻子壓擰在接在絕緣掛線桿的蝴蝶母接線柱上，3根絕緣桿用短接線連接，再將掛線桿掛在故障線路上。7.1.2啟動主機發送信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失；7.1.3采集器檢測信號：將采集器掛在待檢測線路上，采集器將會檢測來自主機發送的直流脈沖信號，并將檢測數據通過無線方式發送至接收器。檢測時請不要晃動采集器，以免增大檢測誤差。7.1.4接收器進入“故障檢測”界面，實時顯示被檢測線路信號波形、信號大小和故障位置。圖24 檢測線路接地故障示意圖7.2故障判定根據采集器發送回來的數據進行判斷。如果接收器“故障檢測”顯示故障位置為上游，說明故障在該位置靠近信號注入側；如果故障位置為下游，則故障點在該位置遠離信號注入側。通過接收器的檢測界面電流波形可以輔助判斷故障的類型：當檢測到不穩定的變化的信號時，此時多為閃絡接地；當檢測有穩定的周期性信號時，此時的故障多為過渡電阻接地。

通遼架空線路故障測試儀 絕緣桿的長時耐受電壓不得低于運行線路的額定電壓；拉合接地刀閘時，必須穿戴合格的絕緣靴和絕緣手套。5.3 測試線路參數前應保證被測線路首末兩端通訊暢通、清晰且應有后備通訊手段。5.4 測試前，凡需接地的，必須先確認已接地良好 如儀器外殼試驗電源和被試線路的中性點等。凡屬工作接地 如測零序阻抗時的中性點接地的阻抗應小到不影響測試精度的要求。5.5 測取有相鄰并行或交叉跨越較多，特別是有更高電壓線路相鄰或交叉、平行線路的工頻參數時必須先測靜電感應電壓、電磁感應電壓、接地電流后，以評估線路參數測試裝置可否滿足測試條件。注意:靜電感應電壓幅值的大小主要是由于同塔并架或平行的運行線路與被測線路單位長度因線路間耦合電容和對地電容二者分壓比決定。線路工頻感應電流主要是由于同塔并架或平行的運行線路產生的零序電流通過電磁場作用與被測線路的互感抗XH感應過來的，會隨運行線路上的零序電流變大而變大的。5.6 測試時必須作到：1) 全線路無其他工作；2) 線路兩側開關及刀閘確保均在斷開位置，且無工作；5.7 現場測試應在天氣良好的情況下進行，不得在雷雨天進行，也不宜在風、雪天進行；5.8 影響線路參數測試準確性的四個因素：1) 當測量較短的線路(如1km以內)的阻抗參數(Z1、Z0)時測試應采用四端法測量，即接入線路首端的電壓引線和電流引線應分別接入測試裝置。2) 測取較長(100km以上)線路的阻抗(或電容)參數時 采用單端測量法，也可采用雙端測量法在線路首末兩端同時讀取電流(或電壓)取首末兩端的平均值供計算用。

通遼架空線路故障測試儀在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。2工作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的直流脈沖信號使故障重現，根據基爾霍夫定律，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失。逐級縮小接地區間范圍，直到找到故障點。示意圖如下:圖1 系統示意圖3主要功能與特點3.1充分注重用戶的使用體驗：體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。3.2適用于小電流接地系統配電網能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。3.3超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了系統分布電容影響，數據采樣更加。3.4故障電阻的檢測范圍寬，能夠有效檢測高阻接地等隱性故障：?本儀器能夠檢測線路上由于瓷瓶開裂、污物、潮濕等原因高阻狀態下的接地，此狀態的檢測可有效的防止隱性接地故障的發生。

通遼架空線路故障測試儀架空暫態錄波型遠傳故障指示器1　范圍本標準根據《QGDW 11814—2018架空暫態錄波型故障指示器技術規范》制定。本標準規定了架空暫態錄波型遠傳故障指示器（以下簡稱指示器）的使用條件、技術要求試驗項目及方法等。本標準適用于額定電壓 10kV、額定頻率50Hz的三相交流配電架空線路中監測負荷、指示、上報短路和接地故障線路區段信息的指示器。2　規范性引用文件下列文件對于本文件的應用是必不可少的。凡是注日期的應用文件，僅注日期的版本適用于本文件。凡是不注明日期的應用文件，其版本（包括所有的修改單）適用于本文件。?GB/T 2423.1 電工電子產品環境試驗 第 2 部分：試驗方法 試驗 A：低溫?GB/T 2423.2 電工電子產品環境試驗 灼熱絲/熱絲基本試驗方法 成品的灼熱絲可燃性試驗方法?GB/T 11022-2011高壓開關設備和控制設備標準的共用技術要求?GB/T 5095（所有部分） 電子設備用機電元件 基本試驗規程及測量方法?GB/T 11287-2000 電氣繼電器 第21部分 量度繼電器和保護裝置的振動、沖擊、碰撞和地震試驗篇：振動試驗（遠動設備及系統 第 2 部分：工作條件 第 1 篇：電源和電磁兼容性?GB/T 17626.2 電磁兼容試驗和測量技術 靜電放電抗擾度試驗?GB/T 17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗?GB/T 17626.4 電磁兼容試驗和測量技術 電快速瞬變脈沖群抗擾度試驗?GB/T 17626.5 電磁兼容試驗和測量技術 浪涌（沖擊）抗擾度試驗?GB/T 17626.8 電磁兼容試驗和測量技術 工頻磁場抗擾度試驗?GB/T 17626.9 電磁兼容 試驗和測量技術 脈沖磁場抗擾度試驗?GB/T 17626.10 電磁兼容試驗和測量技術 阻尼振蕩磁場抗擾度試驗?DL/T 634.5101 遠動設備及系統 第 5-101 部分：傳輸規約 基本遠動任務配套標準?暫態錄波型故障指示器技術條件和檢測規范

通遼架空線路故障測試儀 裝置自帶試驗接地良好性檢測功能，不但可以保證接地不良情況下裝置電源不啟動輸出，而且同時避免了由于接地不良導致線路零序阻抗參數測試偏差情況的出現。3.13 裝置具有針對所進行的試驗線路末端接線狀態預檢測功能，根據試驗項目屬性進行接線方式預檢，同時提示線路末端接線方式是否與試驗要求接線一致，例如各相是否懸空或短路接地，從而保證了線路了線路參數測試的數據可信度。3.14儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按試驗編號或時間順序自動保存，隨時可以調閱查看歷史記錄，并可以打印輸出。無線高低壓鉗形漏電流表又名高壓鉗表，突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用高壓鉗、接收機和高壓絕緣桿組成，接收機通過無線接收測試數據，無線接收距離30米。同時具有藍牙通信功能，通過專用的手機APP軟件能讀取、顯示、轉發、導出并保存所測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能分辨0.01mA的電流或漏電流。本儀表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。本儀表連接絕緣桿，可用于35kV及以下裸導線或110kV及以下具有絕緣外皮的高壓線路電流測量，在線測試，還具有波形顯示、峰值保持、數據保持、數據存儲、無線傳輸等功能。其鉗夾方式是通過推壓或退拔絕緣桿使鉗頭夾住或撤離被測導線，測量及安裝方便快捷，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。絕緣桿便于攜帶、安裝，具有防潮、耐高溫、抗沖擊、抗彎、高絕緣、可伸縮等特點。

通遼架空線路故障測試儀這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。

通遼架空線路故障測試儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題?，F有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。
