通遼絕緣鞋手套耐壓裝置操作示例下面以管理員測試為例，說明測試過程（測試過程中，除系統維護由管理員實現外，其他操作過程管理員和檢驗員一樣）：雙擊測力機控制系統圖標，進入系統界面；點擊“登錄”按鈕，進入登錄界面；從用戶名中選“管理員”，在密碼區鍵入密碼“ANQ999”；(操作員密碼：ANQ)進入標準測力機控制系統界面后，點擊系統維護，然后占擊送檢單位，增加試件的送檢單位名稱，點擊確定后退出；點擊通道2的試件編號，填入試件編號“10”（通道2的編號為10—20）填入試件名稱“葫蘆”，填入額定值“10KN”， 點擊確定后退出；其余編號相同操作；測試單位：設定本設備的使用單位；點擊“退出”后回到主界面； 注意：系統維護在次設定后再次登錄一般無須設定。 從送檢單位中選擇送檢單位名稱；通道選擇：選取“2通道”；選擇試件編號“11”，試件名稱“葫蘆”及額定力值“10”自動顯示；上限調整：選擇“105”，如果液壓過沖，選擇量可小點；下限調態：選擇“95”保持時間：選取“300”按下校準鍵，校準鍵變紅色，顯示出當前零點值選擇自動測試，按下測試，系統則自動工作。油缸快進，此時快進鍵變?yōu)榧t色，工作狀態圖標轉動，通訊狀態為綠色，當前力值逐漸升高，顯示出受力紅色曲線，當受力值達到額定力值的60％時，油缸慢進。當達到額定力值的上限時，油缸進入保持狀態，保持鍵變?yōu)榧t色，剩余時間從當前力值達到額定力值的下限時開始開始倒計時；當前力值達到下限時，油缸慢進補力，當剩余時間為零時，油缸快退，松開被測試件。在測試過程中按下復位鍵，則系統進入初始狀態。按下測試報告，則打印出試件的測試報告。注意： 在選用2通道做大拉力試驗時，如拉力不再升高，需調高液壓。如在自動控制與手動控制選擇時，選擇手動控制，則在按下測試后，按下快進、慢進、快退、保持鍵時，油缸實現相對應的功能，此時應注意力值的變化，以防拉力過大，損壞傳感器發生危險情況。

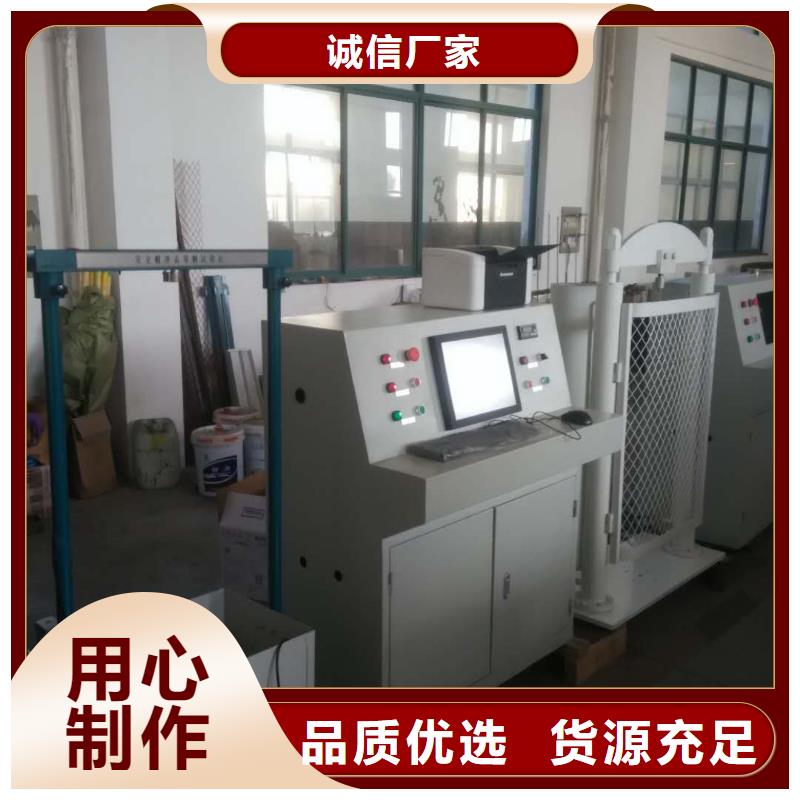

通遼絕緣鞋手套耐壓裝置一．設備就位：建議將設備一字型就位，從左往右依次是龍門液壓架，電氣控制柜，帽試驗臺。建議設備離墻50厘米以上，方便接線及維護。二．連接油管：1、準備安裝用的工具：活絡扳、梅花板、開口板等2、打開控制柜前后門，在油箱上方閥塊上可看到兩根油管管，將此兩根油管分別從控制柜側面圓孔中引出，3、控制柜中兩根油管上下排列，龍門架上兩組油管也是上下排列，按照“上接上，下接下”的方式連接油管。注意用力擰緊，以防漏油。三．加液壓油：將46號液壓油加入到控制柜中的液壓油箱中。數量為36升（32公斤）。本產品已加好，可跳過此步驟。四．連電氣線：將ABCN三相四線電源線一頭經柜側園孔穿進接到控制柜中的接線排對應ABCN端子上，一頭連接到外部空氣開關上，注意零線N不可接錯；將帽試驗臺上兩根線P01和COM連接到控制柜中的接線排對應端子上。產品出廠時除傳感器和以上電纜外其他電路均己正確連接，請勿改變電氣連接線。因擅自改變電氣連接導致的設備損壞，將不列入保修范圍之內。五．連傳感器：將M12/16轉接頭接到龍門架上方中間的連接座中，將小拉力傳感器接到轉接頭上，將傳感器線接頭接到控制柜中控制板的左插座上（傳感器1）；將帽沖擊傳感器線接頭接到控制板的右插座上（傳感器2）。注意不可接錯。六．試驗運行：扳上墻面電源總開關，通電后按“電源開關”和“電機運行”按鈕，觀察電機風扇的轉動方向，如不是順時針轉動，請停電后將ABC三相中任意兩相掉線即可。電機轉動正確后，采用手動方式操作，請一直按“油缸上升”按鈕，注意觀察油管連接處是否漏油？等油缸上升到處后，按“油缸下降”按鈕，將油缸下降到底。若有滲漏，則對滲漏接頭處重新連接。安裝調試和試運行結束！

防護工具絕緣試驗臺現貨供應

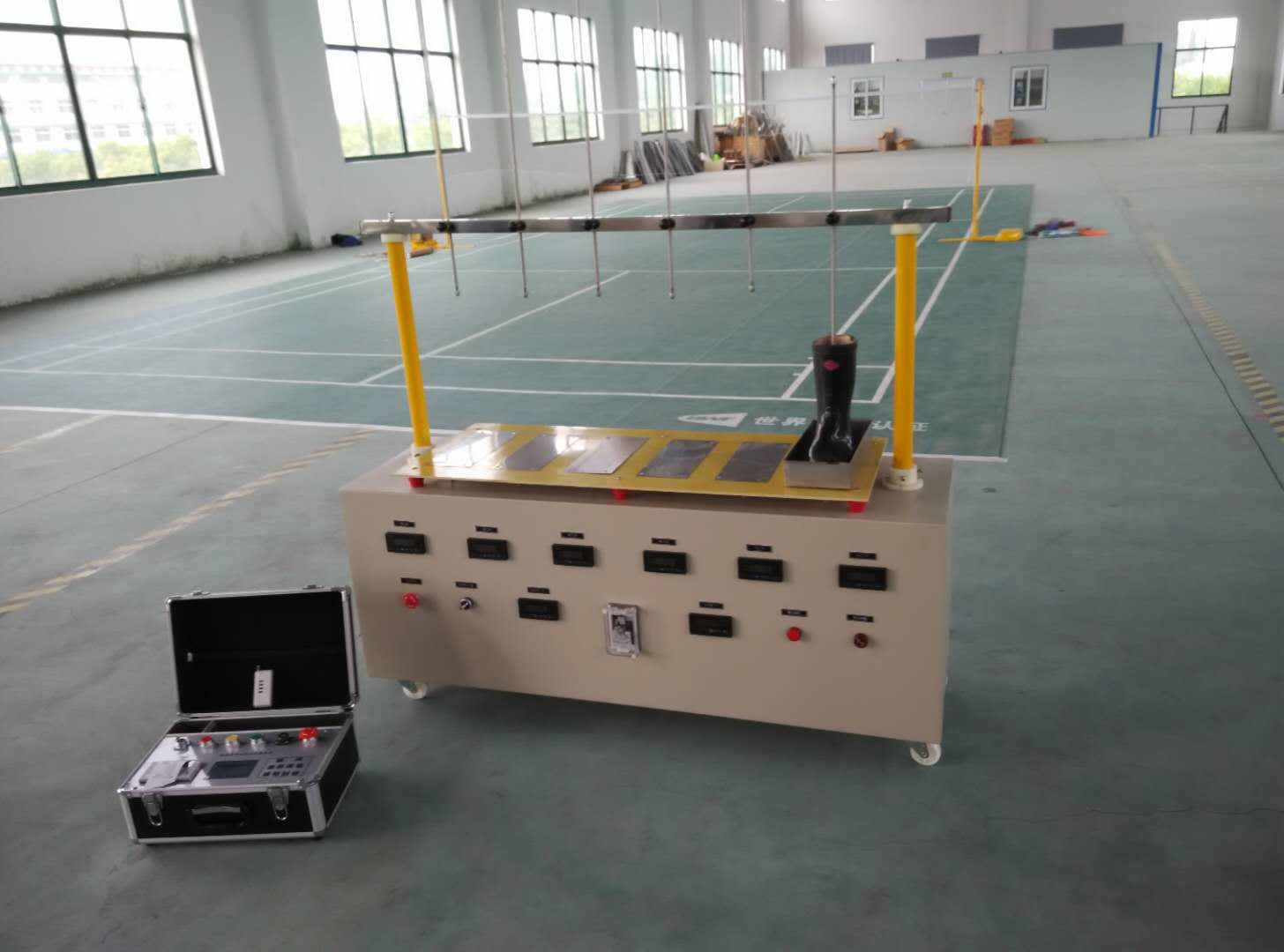

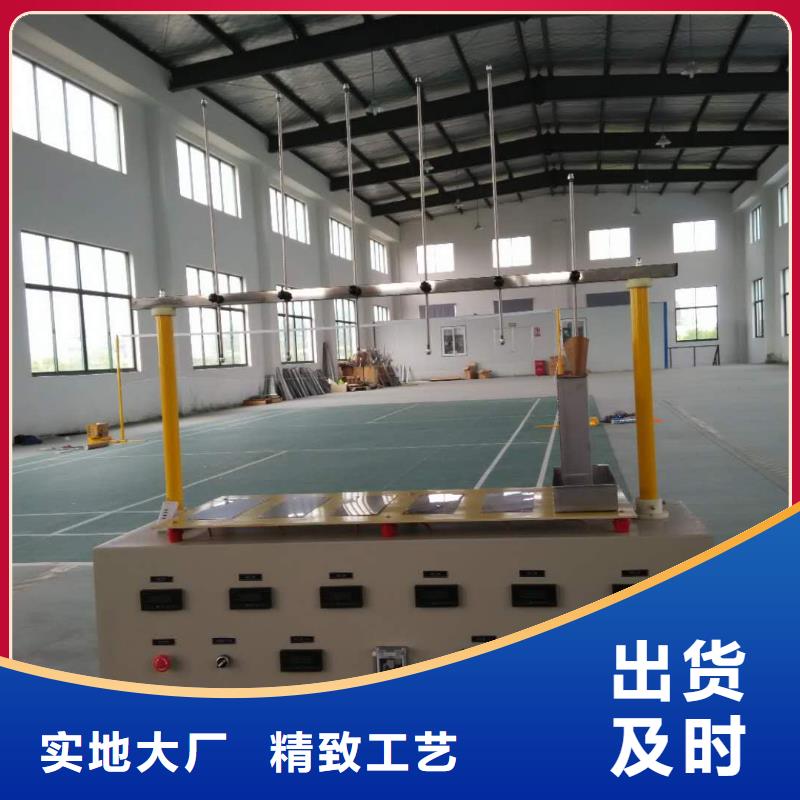

通遼絕緣鞋手套耐壓裝置試驗臺介紹■整體介紹：·絕緣工器具試驗臺是用于試驗絕緣靴、絕緣手套專業測試設備。它符合電力公司《電力工器具性試驗規程》（國電發DL/T 1476-2015）要求。·試驗臺由機體、遙控器和干式變壓器、儀器箱、試驗容器等幾部分組成。試件容器采用不銹鋼制作，結構合理，外型美觀；機體采用靜電噴涂，防潮防腐；采用遙控器進行遠程操作，高低壓分離，可靠，技術含量高?！け驹囼炁_具有自動化程度高，測試精度高，控制功能強大，且操作簡便，可靠。應用本系統將極大地提高檢測工作效率。·絕緣工器具試驗臺廣泛適用于供電、發電等電力企業，按《規程》要求對絕緣靴、絕緣手套等進行智能化絕緣性能性試驗?！鲈嚰萜鹘榻B：·試件容器有兩類：六只盤狀的容器用于測試絕緣靴；六只桶裝的容器用于測試絕緣手套。結構合理，外型美觀?！鲞b控器介紹：·遙控器上有一個指示燈和四個按鍵?！ぶ甘緹舭l(fā)出紅光表示有按鍵按下，如紅光暗，表示遙控器電池欠壓?！に膫€按鍵上分別標有數字A，B，C，D.它們的功能分別是：按下“A”，表示升高壓。按下“B”，表示降高壓.按下“C”，表示計時開始。按下“D”，表示緊急停止。簡稱為“A升B降C計D?！??！鰴C體介紹：·機體里分為主回路，遙控回路，控制回路，電源端子和控制端子五大部分。·機體上為試件容器擺放位置和高壓導入部分。·機體左側為總電源插座和接地端子；·機體正面為顯示和控制部分。排為六只電流表，分別對應顯示六只試件的電流。單位是mA.第二排個是紅色旋鈕，它是控制電源開關。按下時接通控制電源，按箭頭方向旋轉它，為斷開控制電源。第二個是黑色旋鈕，它是控制絕緣靴和絕緣手套電壓等級轉換保護。

<通遼>天正華意電氣設備有限公司

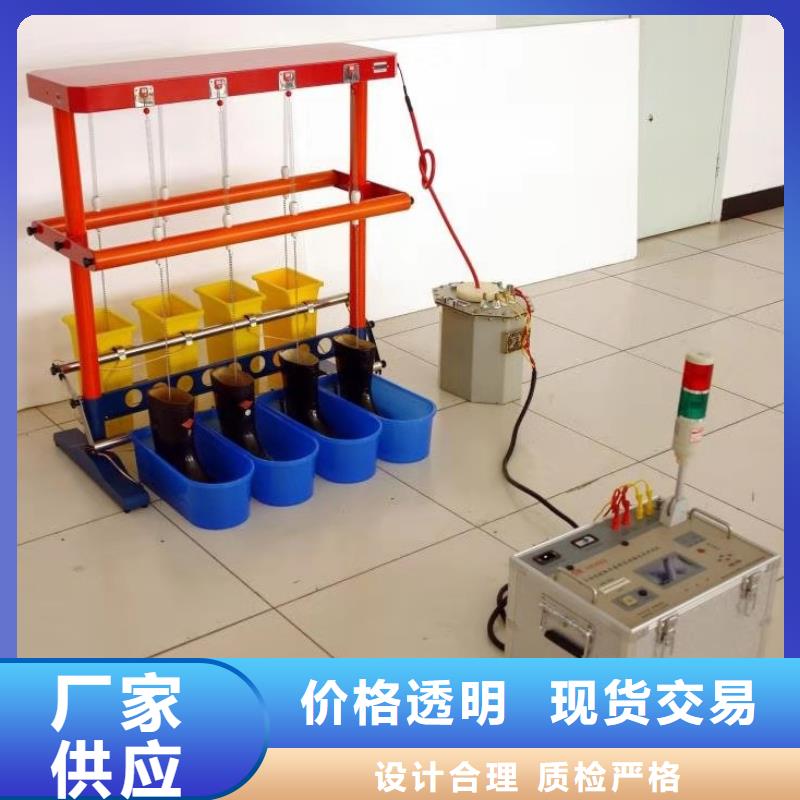

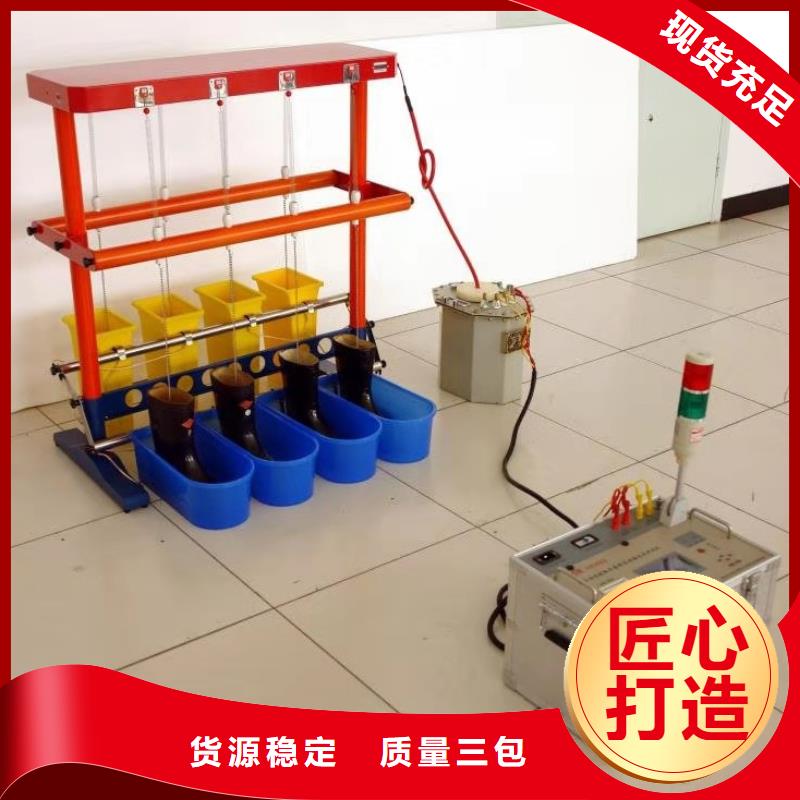

通遼絕緣鞋手套耐壓裝置注意事項1.該試驗裝置在試驗過程中，操作人員應距離操作（空氣中每米小于 20kV），工頻耐壓試驗臺必須可靠接地，接地電阻小于 0.1Ω。2.使用前應測試絕緣電阻，其絕緣電阻值應大于 2MΩ。3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好， 各保護系統是否能正常工作。4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。5.試驗完畢應將水放完，用棉布將各部位檫干。若長期不用時將水槽、電極桿、絕緣撐桿置于干燥通風處保存。6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。7.必須由專業人員操作，并嚴格遵守操作程序。七、運輸及保護1.本裝置運輸時，應外套塑料袋防潮，箱內四周墊有泡沫防震。2.搬運過程中，應防止硬沖擊。3.本裝置在相對濕度不大于 80％、無腐蝕性物質、干燥通風的場所保存。全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。 儀器采用多路高壓泄流測量 技術和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。 為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷 技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

防護工具絕緣試驗臺現貨供應

項目概況本項目將建設一套智能絕緣工具試驗室作為工器具運行保障的重要技術支撐，實現工器具狀態監測水平的，切實提高電力運行的穩定性和可靠性。構成包含通遼 絕緣靴絕緣手套耐壓測試模塊、電力工器具力學性能試驗模塊、絕緣桿試驗系統模塊、驗電器功能檢測模塊、絕緣梯具測試模塊、絕緣橫擔測試模塊等。系統建成后可實現絕緣靴、通遼絕緣手套、絕緣桿、絕緣繩、絕緣墊、絕緣服、驗電器、腳扣、帽、竹木梯、絕緣梯、帶、 絕緣橫擔等工器具檢測。本全自動絕緣靴手套耐壓測試儀是按照國標DL/T1476-2015《電力工器具性試驗規程》的要求的基礎上研制生產。絕緣鞋手套耐壓裝置本產品各項指標均符合國標的要求。可以按《規程》要求對絕緣鞋、絕緣手套等工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業.

通遼絕緣鞋手套耐壓裝置◎總電源指示燈不亮、液晶屏無顯示自動控制柜未得電，請檢查（1）電源沒投入或接觸不良（1）是否保險絲熔斷或斷電◎開機后自/手動指示燈不亮請檢查（1）電源沒投入（2）電源保險絲熔斷（3）24V電源保險絲熔斷◎電機不運轉請檢查（1）電源沒投入（2）空開（控制柜內）沒有按到“on”位置◎自動測試開始時，液壓缸桿子卻下降請對傳感器1進行無負荷條件下（即傳感器下不接任何部件）的校零操作◎液壓缸桿子不動作請檢查（1）油泵電機是否運轉，方向是否是順時針運轉（2）進油濾油器是否堵塞◎油箱油起泡請檢查（1）油是否變質（2）油箱內油位過低◎液壓桿進退時振動。請檢查：缸中有氣體，應用手動反復操作快進到頂，快退至底◎打印機不出紙打印紙外徑過大而受卡，使供紙受阻。或卷紙軸脫出，阻力太大。◎S型傳感器受損連接S型傳感器時，拉桿不能頂到傳感器中間的本體上。保修條款本機保修期為一年（從簽收之日起）。保修期內，除下列情況下，提供免費維修，保修期過后，提供有償維修服務?！蛞蛴糜筒划攲е乱簤翰考收?，不列入保修范圍之內?！蛞蛏米哉{整校正旋鈕導致測量誤差增大，不列入保修范圍之內?！蛞蛏米愿淖冸姎膺B接導致的設備損壞，將不列入保修范圍之內?！蚱渌蛴脩暨`反本使用說明書指導，或明顯使用不當造成的損壞，不列入保修范圍之內。

防護工具絕緣試驗臺現貨供應

通遼絕緣鞋手套耐壓裝置本絕全自動電力工器具測試系統是按照電力公司關于頒發《電力工器具性試驗規程》(試行)的通知(國電發[2002]777號)和電網公司電力工作規程（變電部分）的要求的基礎上研制生產。本產品各項指標均符合國標的要求。可以按《電力工器具性試驗規程》要求對絕緣鞋、絕緣手套等工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業.功能特點1.儀器可以同時進行8只絕緣靴或絕緣手套的試驗，并測量每只試品的泄漏電流。2.絕緣鞋試驗采用里面放置小鋼珠的干式試驗方法，擺脫了傳統的往鞋子里灌水做試驗，試驗完畢后不易曬干的做法。3.測量電壓和測量電流采用高低壓相互對應實時比較，保證測量電壓電流值的準確性。4.高低壓分離，泄漏電流采用抗干擾無線傳輸技術傳輸回控制箱，極大的保護人身的。5.每路試品均具有分斷機構，當任意一路擊穿時或超過設定泄漏電流值時，該路試品將自動脫離試驗，不影響其它試品進行試驗。6.儀器采用大屏幕液晶漢字顯示，顯示信息量大，一屏同時顯示試驗電壓、8路高壓泄漏電流、萬年歷、計時時間等參數以及漢字提示內容。7.采用高細度的步進電機控制調壓器升壓過程，全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，到達預定電壓開始計時，并保持試驗電壓、計時到、自動降壓，到零后自動斷電，提示試驗結束，同時顯示各試品泄漏電流，并自動保存測試結果。8.絕緣靴試驗具有專用金屬接地托盤，絕緣手套試驗具有專用容器，便于操作。9.試驗變壓器變比自由設定，可以與客戶現有變壓器相互配套10.具有過流保護功能。

通遼絕緣鞋手套耐壓裝置使用前■確認產品：·按照產品裝箱清單對照檢查，看是否缺少零部件。·看一看是否有破損的地方?！ぢ萁z等緊固部分是否松動?！霭惭b場所確認：·試驗臺的外形尺寸為1200MM＊500MM＊1250MM安裝場所必須有足夠的面積。·周圍溫度為-10～40℃。濕度：≤80％RH·安裝場所能提供220V12A的工作電源及接地端。·請安裝在無油霧，無塵埃的清潔場所。·請勿安裝在木材等易燃物上。·安裝場所不得有金屬粉末和有害氣體。·請安裝在振動少，鹽分少的地方?！ふ埼鸢惭b在陽光直射的地方。四、安裝接線■安裝接線原則上由本公司專業人員完成。■安裝接線按以下步驟進行：二將兩根絕緣管套在機體兩方白銹鋼的圓孔內。二將高壓絕緣線穿過干變上方絕緣管里。上方套上白銹鋼固定座。用ф8螺絲固定在方管上。二將六根短導電桿分別穿過方電導管，分別用星型把手固定好。二將六只絕緣靴容器放到絕緣板的相應位置，注意與底部的導電鋼片相接觸。二將地線接到機體側面的接地端子上。二將電源線插入防水插座中，注意插頭插座的配合?！霭惭b接線結束后，請仔細檢查一下：·安裝是否牢固?·接線是否正確？·是否有工具或雜物在機體中？

通遼絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

<通遼>天正華意電氣設備有限公司 防護工具絕緣試驗臺現貨供應

通遼絕緣鞋手套耐壓裝置注意事項1.該試驗裝置在試驗過程中，操作人員應距離操作（空氣中每米小于 20kV），工頻耐壓試驗臺必須可靠接地，接地電阻小于 0.1Ω。2.使用前應測試絕緣電阻，其絕緣電阻值應大于 2MΩ。3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好， 各保護系統是否能正常工作。4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。5.試驗完畢應將水放完，用棉布將各部位檫干。若長期不用時將水槽、電極桿、絕緣撐桿置于干燥通風處保存。6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。7.必須由專業人員操作，并嚴格遵守操作程序。七、運輸及保護1.本裝置運輸時，應外套塑料袋防潮，箱內四周墊有泡沫防震。2.搬運過程中，應防止硬沖擊。3.本裝置在相對濕度不大于 80％、無腐蝕性物質、干燥通風的場所保存。全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。 儀器采用多路高壓泄流測量 技術和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。 為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷 技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

---
