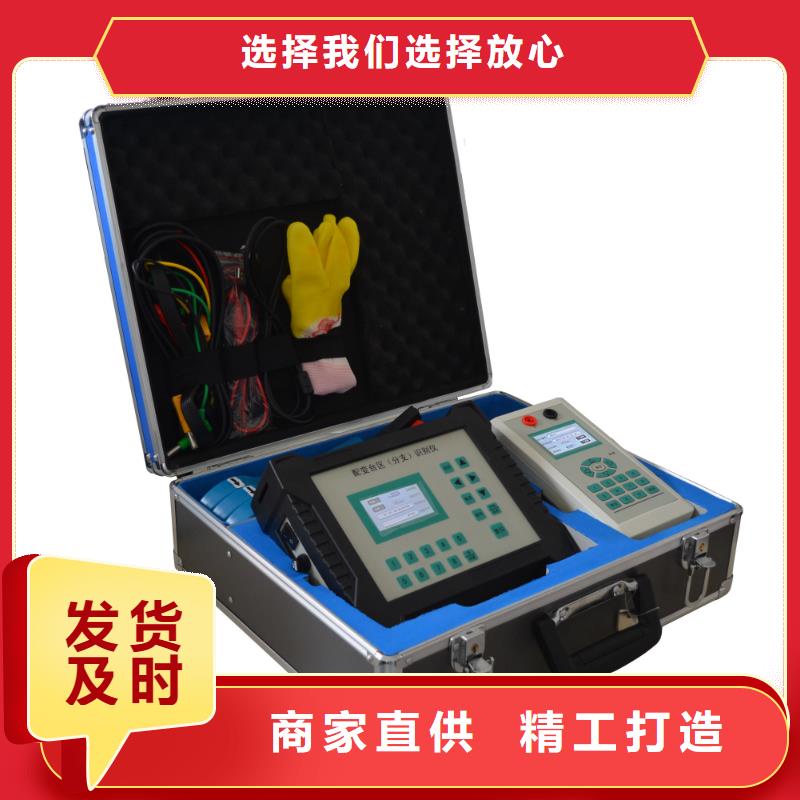

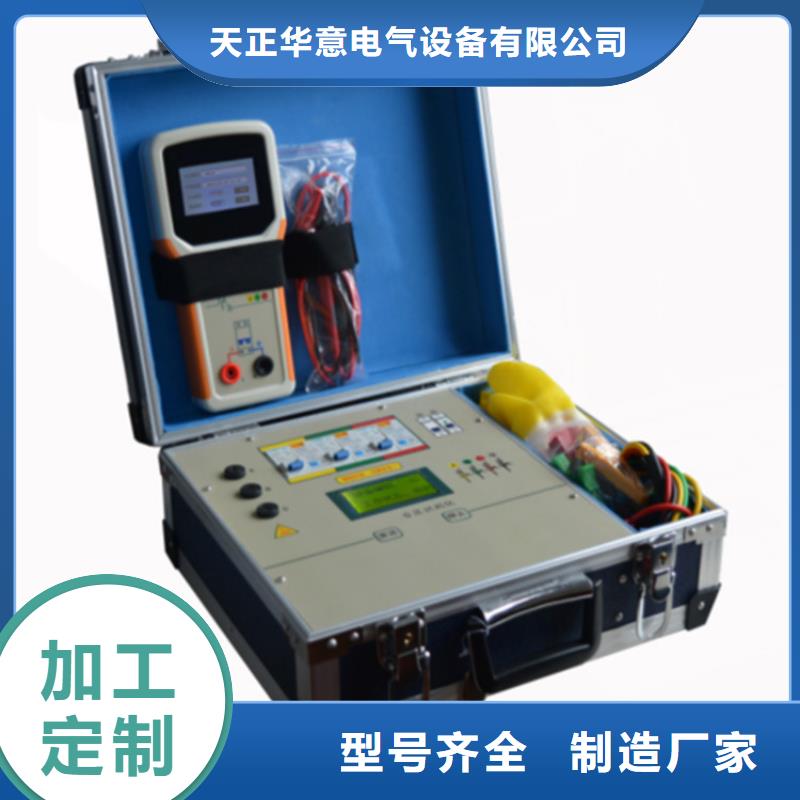

通遼臺區識別儀當電表編號、電表量程都設置正確后，單擊“確定”鍵即可保存相關數據。如要放棄保存，可以再次單擊“取消”鍵，便可退出保存頁。如果分機發出脈沖電流后，未得到主機發來的應答信息，將顯示“該線路未安裝主機”的提示信息。如果分機在該界面一開始就未接到有效電力載波數據幀，屏幕左上方將顯示“N”符號，此時無法通過點擊“確定”鍵發送電流。在該界面單擊“取消”鍵，將返回主菜單界面。載波測試在分機主菜單界面，通過”鍵移動光標，使光標選中“2、載波測試”，單擊“確定”鍵，進入載波測試界面也可在主菜單下，直接單擊鍵，進入載波測試界面。圖19進入載波測試界面，將紅、黑兩條分機測試線，歪頭一端插入分機接線孔，另一端接入待測線路的單相電源插座或其他易接電處。注意，測試線只能承受AC220V的電壓，切記不可將分機測試線接到AC380V或其他高于AC220V的電源中。測試線接好后，分機將顯示該線路的交流電壓，并開始接收主機發來的電力載波信號。一旦分機接收到完整的主機載波信號幀后，將顯示該測試線路的主機編號（也就是變壓器編號）被測線路所屬相別以及該相線路主機、分機兩端所測得的相電壓等測試數據。由于數據較多，無法在一屏中完全顯示，可以通過鍵上下翻頁查看載波測試下的保存功能與綜合測試的保存功能完全相同，請參考。當分機接入待測線路，大約10秒后仍未接收到完整的主機電力載波數據，分機將提示“該線路未安裝主機”。在該界面單擊“取消”鍵，將返回主菜單界面。電流測試在分機的主菜單界面下”鍵移動光標，使光標選中“3、電流測試”，單擊“確定”鍵，進入電流測試界面也可在主菜單下，直接單擊“3”鍵，進入綜合測試界面。該界面下的接線方式以及注意事項與“載波測試”完全相同，即紅、黑測試線歪頭接到儀器的接線孔，表筆端接到待測線路，分機將顯示接入線路的交流電壓。紅、黑表筆之間只能接到AC220V的相電壓線路上，切記不可接入AC380V以及其他更高電壓等級的線路。一旦進入該界面，分機將發送一組脈沖電流信號。并提示用戶，可以再次單擊“確定”鍵再次發送脈沖電流信號。該功能主要是應用于不使用電力載波通訊或不方便使用電力載波通訊的情況下，當分機發出電流脈沖時，借助第三方通訊方式，查詢當分機發出脈沖電流后，主機是否接收到了有效脈沖電流信號。如果收到信號，主機將顯示發出該信號的分機所在線路的臺區及相別信息。

通遼臺區識別儀分機設置在分機的主菜單界面下，通過鍵移動光標，使光標選中分機設置”，單擊“確定”鍵，進入分機設置界面（如圖24所示）。也可在主菜單下，直接單擊“4”鍵，進入綜合測試界面。圖24此項功能主要是針對當采用主分機是采用“單分機”模式，還是采用“多分機”模式。請在“當前分機模式”中，通過“←”、“→”鍵來選擇分機工作模式。當工作在多分機的模式時，請選擇“多分機模式”，并在這些分機中設置分機編號，注意，分機編號不能重復；當工作在單分機模式時，請選擇“單分機模式”。5.7 數據查詢當需要查閱分機已保存數據時，在分機的主菜單界面，通過“↑”、“↓”鍵移動光標，使光標選中“5 數據查詢”項，單擊“確定”鍵，便可進入數據查詢頁面（如圖25），或在主菜單界面直接單擊數字鍵“5”鍵，也可直接進入數據查詢頁面。圖25當分機并未存儲數據時，將顯示“無數據”，否則，將顯示變壓器的編號、該變壓器下安裝的電表總數，以及A、B、C各相安裝的電表總數。由于顯示空間有限，其他詳細記錄，不在此處顯示。通過單擊“↑”、“↓”可以翻頁查詢不通的變壓器編號記錄。單擊“→”鍵可以刪除所有數據。5.8 數據上傳為了更詳細直觀地查詢分機所保存的數據，我們開發了配套的上位機數據管理系統，該系統可以接收分機所傳上來的所有數據，并將其詳細分類存儲。這樣，在上位機管理系統中除了可以看到變壓器編號，各相的電表總數及總的電表數量外，還可以查看三相的平衡程度，并將詳細報表打印出來。該項的具體操作請參看“臺區識別儀數據管理系統使用說明”。

<通遼>天正華意電氣設備有限公司 用戶表計接線檢測儀2023已更新(今日/流程)

通遼臺區識別儀臺區識別界面此功能用來對臺區歸屬、相別歸屬進行雙向測試，主機和分機的初始界面如圖六和圖七所示。圖六、臺區識別初始屏（主機）圖七、臺區識別初始屏（分機）圖六中可見：主機顯示出所測量各臺變A、B、C各相的電壓值、所測量的各分支總零序電流和脈沖電流的情況。當分機按下F1鍵時，開始發起測試，測試完畢后，測試結果在分機上顯示，分機測試結果變換為圖八所示。圖八、臺區識別結果屏（分機）分機顯示屏的上部顯示出測試的結果，包括：所在臺區的主機編號、所在相別、所在分支編號；顯示屏的下部是存儲需要設置的選項，包括：所在臺區的編號、電表的編號、電表的額定電流。如果沒有可識別的主機信號，會給出提示：未在主機所測臺區。（4） 分支識別界面此功能用來對被測戶表所在分支歸屬、相別歸屬進行雙向測試，主機和分機的初始界面如圖九和圖十所示。圖九、分支識別屏（主機）圖十、分支識別屏（分機）圖九中可見：主機顯示出所測量各臺變A、B、C各相的電壓值、所測量的各分支總零序電流和脈沖電流的情況。當分機按下F1鍵時，開始發起測試，測試完畢后，測試結果在分機上顯示，分機測試結果變換為圖十一所示。圖十一、分支識別結果屏（分機）分機顯示屏的右側顯示出測試的結果，包括：所在臺區的主機編號、所在相別、所在分支編號。如果沒有可識別的主機信號，會給出提示：未在主機所測臺區。（5） 臺變互測界面此功能用來對各臺變的聯結關系進行檢測，確定有關聯的臺變以及所聯結的相別對應關系；主機和分機的初始界面

<通遼>天正華意電氣設備有限公司 用戶表計接線檢測儀2023已更新(今日/流程)

通遼臺區識別儀敬的顧客感謝您使用本公司生產的用戶表計接線檢測儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等到各種服務，出現任何問題請先電話聯系售后服務部?！乐够馂暮腿松韨?使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。?正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。?產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。?注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。?請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。?使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。

<通遼>天正華意電氣設備有限公司 用戶表計接線檢測儀2023已更新(今日/流程)

通遼臺區識別儀此屏以柱狀圖的形式顯示出各相電壓、各相電流的諧波含量分布情況，還能顯示出諧波失真度和各次諧波含量數值。通道UA-UB-UC-IA-IB-IC提示當前通道（可通過←、→鍵來改變所選通道），1％-10％為各諧波分量百分比（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，正常顯示，即以100％做為滿刻度），05-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和32 次諧波。無失真的信號應顯示 次諧波（基波）。（13）歷史數據界面圖二十、歷史數據屏如圖二十所示，此屏顯示內存中已存儲記錄的各項數據，包括：總記錄條數、當前查閱的記錄排號、測試的日期時間、對應臺區編號、所測電表編號、電表對應相別、被測表的額定電流。四、使用方法1、測量臺區相別功能正常情況下，用兩臺設備進行測量，其中一臺設置為主機，另一臺設置為分機。主機接到臺變的低壓側出口位置（可在開關柜合適位置進行接線），儀器的A、B、C、N相的電壓測試線分別接到被測臺變的低壓端所對應的相別，同時將鉗形電流互感器卡在被測臺變的總零線上（或同時將A、B、C相銅排或導線套?。?，用來監測零序電流。分機用電壓端子Ua和Un進行接線，應該是Ua接被測戶表的火線，Un接被測戶表的零線（可以用試電筆進行檢測）。接好線后，由分機發起測試，按【F1】鍵進行測試，6秒內會自動結束，并將測試結果顯示在分機液晶屏上。測試完畢后可將測試的結果進行存儲。先把主機所對應的臺區編號和戶表的編號以及被測戶表的額定電流設置好，然后在選擇存儲。

---
