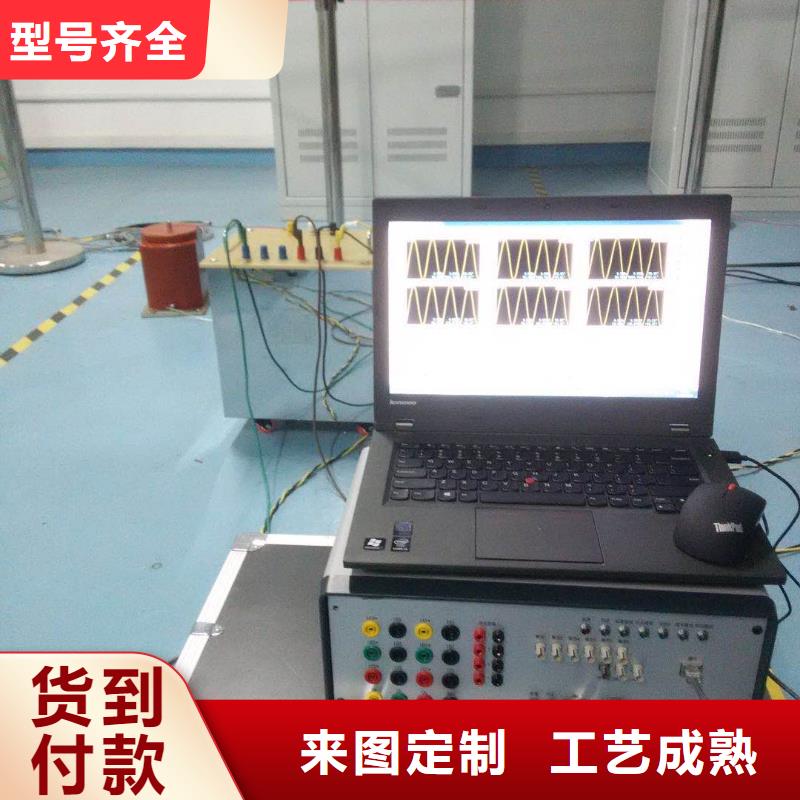

通遼微機繼電保護測試儀裝置硬件結構節 裝置硬件組成控制數字信號處理器微機 本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。 ..D/A轉換和低通濾波 采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。 由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現移相、諧波疊加，高頻率時亦可保證高的精度。 電壓、電流放大器 各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。 功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

<通遼>天正華意電氣設備有限公司

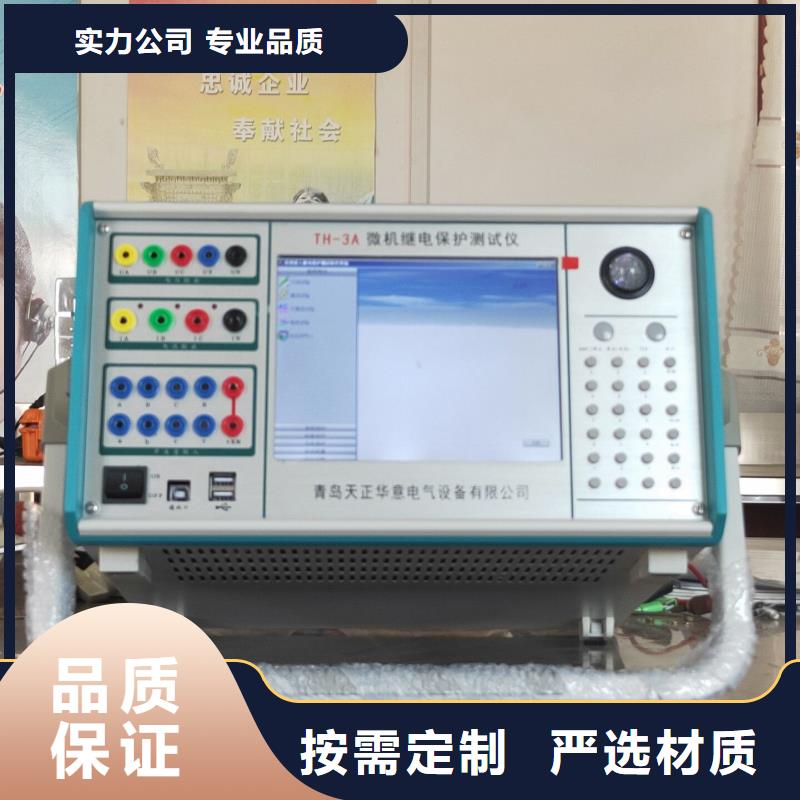

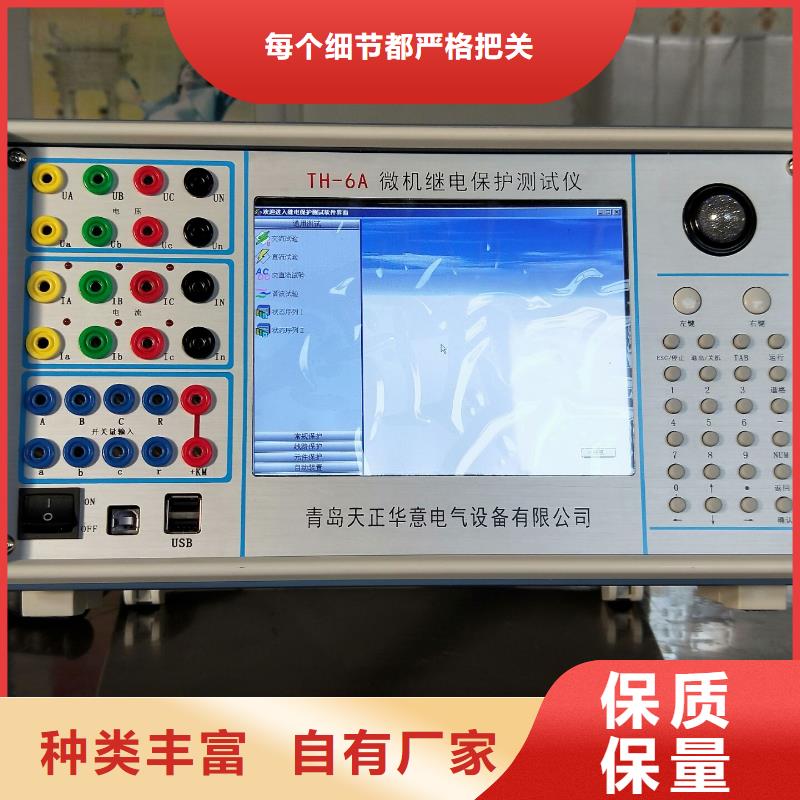

通遼三相繼電保護校驗儀繼保校驗儀三相繼保校驗儀繼保儀三相工控微機繼電保護測試儀微機繼電保護測試系統繼電保護裝置繼電保護綜合測試儀繼電保護校驗儀單相繼電保護測試儀單相繼電保護校驗儀便攜式繼電保護測試儀概述TH-6A微機繼電保護測試儀(也稱電壓電流測試電源）采用世界先進水平的DSP技術和開關放大器技術研制而成。具有重量輕、功率大、精度高和可靠性高的特點，能夠對電磁型、晶體管型、集成電路型和微機型繼電保護裝置進行測試。采用面向保護裝置的自動測試管理平臺－繼電保護測試軟件控制操作，組成新一代的繼電保護自動化測試系統。能夠更好的滿足世界各國有關電力系統之研究機構、生產廠家及電力生產、調試、運行單位的要求。 主要技術特點： ■采用高性能的DSP控制器 核心主要部分采用高性能的DSP控制器件和高分辨率、高精度的D/A轉換器件，具有運算速度快，實時數字信號處理能力強，輸出信號精度高，穩定性好，失真小，可保證從小信號輸出到大信號輸出具有良好的線性度。 ■ 大功率、高可靠性的開關放大技術 功率輸出部分采用先進的開關放大器技術，具有可靠性高、效率高、體積小、輸出功率大的特點，電壓放大器達到0～125V/相輸出，電流放大器達到0～30A/相輸出， 輸出功率達到300VA/相。 ■ 輸出精度高 測試儀每個模擬量通道的輸出都能達到0.2級，保證了測試結果的準確性。 ■ 完備的信號指示 所有模擬量、開入、開出通道都有相應的指示燈進行使用狀態顯示。 ■ 完備的自保護功能 在測試儀中包含了完整的自保護功能，確保測試儀在的工作狀態進行工作。 ■ 模塊化設計 測試儀的每個組成部分都是相互獨立的，尤其每個放大器均為獨立的放大器，在使用過程中可以用這些放大器進行串聯或并聯輸出。 ■ 帶電位、空接點自動識別 提供八組開入量通道，每個通道均能自動識別帶點位和空接點的開關輸入信號。 ■ 注意事項 當被測試的繼電保護裝置已經接通電源時，不要進行接線等操作。要把繼電保護供電電源完全斷開，方可進行此類操作。接地插頭必須可靠接地，否則有可能會導致觸電危險。不要在能產生強電磁場的設備，如磁共振影像（MRI）等，這樣的地方使用此設備。當你懷疑儀器有問題時，請不要繼續操作。請與我們公司聯系。遠離外圍電路。當儀器接上電源時，不要觸摸外部電路及元件。測試儀工作電源要穩定，電壓范圍在220V(-15%--20%)以內，否則建議通過穩壓電源供電。 避免帶電插拔計算機通信電纜，用計算機通信電纜連接計算機與測試儀之前，先關閉計算機與測試裝置主機電源。 先打開測試儀電源，然后再接入與保護連接的測試線。為運行中機身感應的靜電，試驗之前，先通過接地端子將主機可靠接地。 測試儀后面板上留有散熱孔，在運行過程中為確保測試儀正常工作，請勿將異物堵上散熱孔。 切勿將裝置放置在高溫、高濕的場合保存和使用。 試驗過程中，如果測試儀輸出回路出現過載現象，測試儀將自行中斷輸出過程，等過載現象后，測試儀會繼續輸出。 請保持你的繼電保護測試裝置處于清潔狀態。警告：為了避免電擊，在清潔前要把測試儀的電源線插頭拔掉，清潔時用干燥的布清潔儀器的外殼。在給儀器通電前，要保證儀器完全干燥。注意：不要把設備浸在液體中或者讓任何液體進入外殼或者儀器的任何開口處。 拔下儀器的插頭。要經常定期檢查儀器上是否有裂痕或損壞，如果有任何可見的損壞，請與制造商或授權經銷商聯系。試驗結束后，測試儀不用時，要及時放入專用包裝箱內，并由專人管理。 測試裝置長期使用后，如果出現數據精度下降的情況，請與本公司聯系，以便我們協助您對測試儀的輸出精度進行校準。

通遼微機繼電保護測試儀界面更加友好美觀，軟件功能更加完備強大，并且保留了其獨有的界面簡潔明晰、操作簡便、易學易用的特點。根據各測試模塊功能的不同，把測試模塊劃分為五小組：通用測試、常規保護、線路保護、元件保護和綜合功能。各個組中包含若干子菜單。例如，“通用測試”組中包含了“交流試驗”、“直流試驗”、“諧波疊加”、“狀態序列I”以及“狀態序列II”等五個測試模塊，并且可以任意擴展。節 菜單欄中常用功能介紹菜單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這里以“交流試驗”模塊為例進行介紹，可以適用于后面介紹的各個功能模塊。界面如下圖所示：打開參數：快捷鍵是Ctrl+O。用于從指定文件夾中調出已保存的試驗參數，將參數放到軟件界面上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E:\繼保\Para\當前模塊名\。 退出： 快捷鍵是Ctrl+X，用于退出當前試驗模塊。開始試驗：同鍵盤上的 運行 鍵，用于開始試驗。 停止試驗：同鍵盤上的 ESC取消 鍵，用于正常結束試驗或中途強行停止。短路計算：點擊后將打開一個“短路計算”對話框，該對話框用于故障時的短路計算，并將計算結果自動填入到界面上。如右圖所示。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。第二節 工具條中常用按鈕介紹打開試驗參數按鈕 保存試驗參數按鈕 數據復歸按鈕 用于將參數恢復到試驗前的初始值，能極大地方便于多次重復性試驗。打開試驗報告按鈕 試驗開始按鈕 試驗停止按鈕 短路計算按鈕 啟動功率顯示界面按鈕 在“交流試驗”模塊中，可在試驗期間打開功率顯示界面，對比測試儀實際輸出的功率與現場表計測量的功率。同步指示器 在“同期試驗”模塊中，可在試驗期間打開同步指示器直觀地觀察試驗的進行。變量步增按鈕 “手動”試驗方式時，按此鍵手動增加變量的值一個步長量。其功能與測試儀鍵盤上的“↑”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。變量步減按鈕 “手動”試驗方式時，按此鍵手動減小變量的值一個步長量。其功能與測試儀鍵盤上的“↓”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。矢量圖 有些測試模塊因排版原因，放不下電壓電流矢量圖的顯示，則可通過此按鈕打開。放大鏡 用于和縮小各模塊界面上的電流電壓矢量圖。幫助按鈕 用于查看當前測試模塊的版本信息及其它。對稱輸出按鈕 此按鈕的作用是使電流電壓量按對稱輸出，也就是說只需要改變任一相的值，其他的幾相會自動的根據對稱的3相交流量輸出幅值和相位，如果一相選擇可變的話，那么其他相也會相對應的為可變量。兩路繼電保護測試儀伏安特性變比繼電保護試驗箱伏安特性變比繼電保護測試儀繼電保護伏安特性變比測試儀光數字繼電保護測試系統數字繼電保護測試儀 智能變電站光數字測試儀 智能變電站數字保護測試儀智能變電站保護測試儀數模一體繼電保護測試系統

<通遼>天正華意電氣設備有限公司
通遼信譽好的電機綜合試驗臺

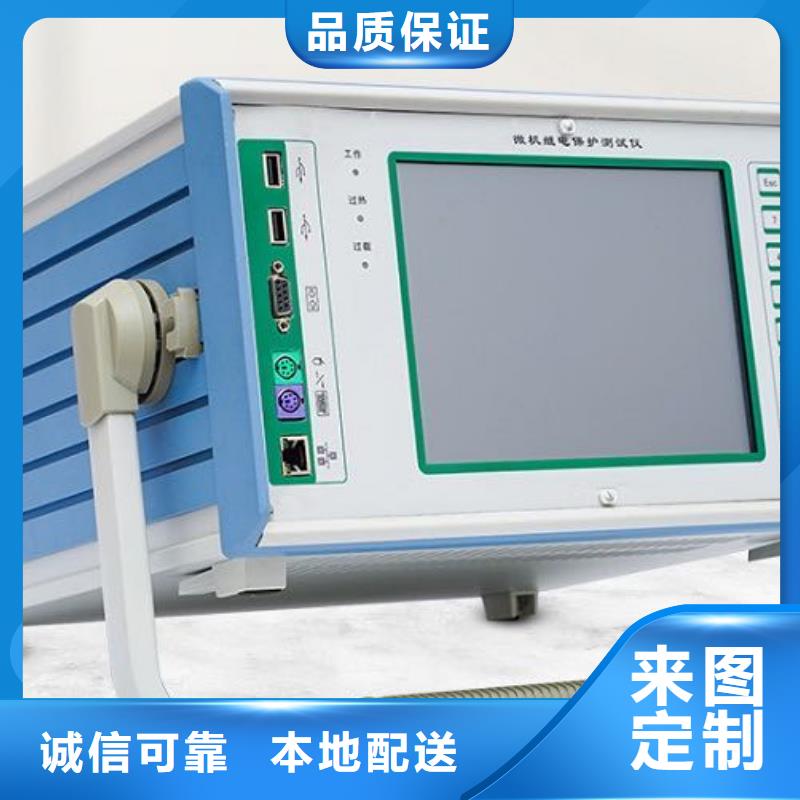

通遼微機繼電保護測試儀裝置特點與技術參數 節 主要特點電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。?操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。?新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。?軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。?具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。?接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

通遼信譽好的電機綜合試驗臺 <通遼>天正華意電氣設備有限公司

通遼微機繼電保護測試儀手動、半自動、全自動方式手動方式 各變量的變化完全由手動控制，手動按一下工具條上的 或 鍵或者面板鍵盤上的“↓”或“↑”鍵，各變量將加、減一個步長量。保護動作時，測試儀發出“嘀”聲，并記錄下所需記錄的動作值。如果還需要測保護的返回值，這時反方向減小或增加變量至保護接點返回，裝置“嘀”聲消失，記錄下所需記錄的返回值，并自動計算出返回系數。半自動方式 該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作，測試儀自動記錄所需記錄的量并維持輸出但暫停變化，同時彈出一對話框，請求給定下一步的變化方向是“增加”、“減小”還是直接“停止”試驗，按照試驗的要求選定一個變化的方向。 全自動方式 該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作時，自動記錄所需記錄的量。如果已選“僅測接點動作”，裝置測得動作值后將自動停止試驗；如果選擇“測動作值和返回值”，在測得動作值后，裝置將自動轉換方向，反向變化變各量，直到裝置接點返回，從而測量出返回值，記錄下返回值并計算返回系數。自動變化間隔時間 自動變化間隔時間是指在自動方式時每一步個故障變化的間隔時間，因此我們在設置間隔時間的時候必須保證間隔時間比保護動作的時間長，以便保護能夠可靠動作。

通遼微機繼電保護測試儀裝置特點與技術參數 節 主要特點電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。?操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。?新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。?軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。?具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。?接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

通遼信譽好的電機綜合試驗臺

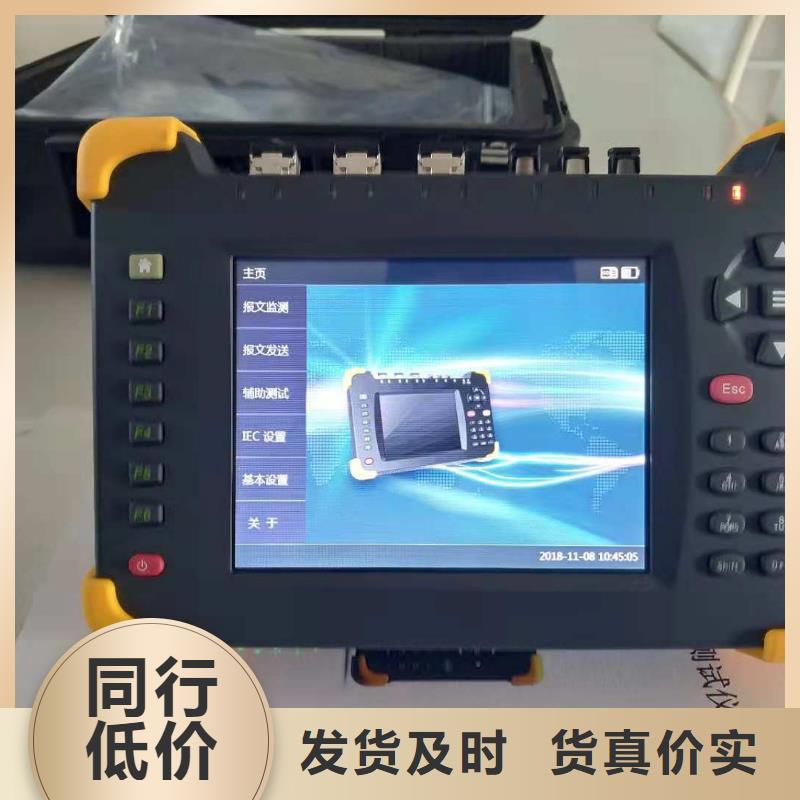

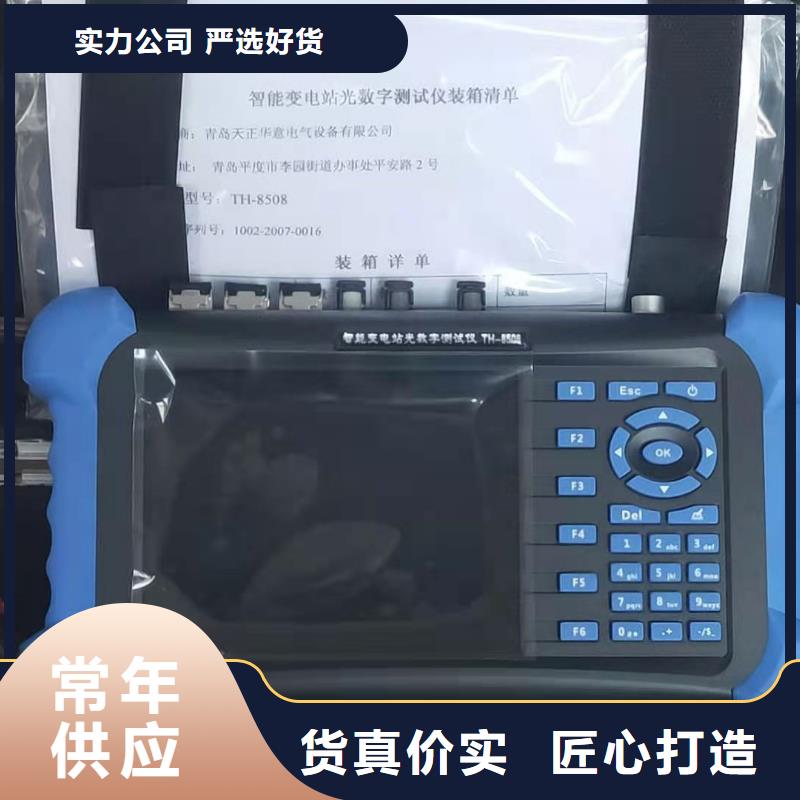

通遼微機繼電保護測試儀 手持式變電站光數字分析儀手持式智能光數字分析儀變電站分析儀變電站綜合分析儀智能變電站綜合分析儀光數字分析儀手持光數字分析儀手持光數字綜合分析儀便攜式光數字綜合分析儀智能變電站手持式光數字分析儀智能化變電站便攜式數字分析儀數字化分析儀變電站便攜式數字分析儀變電站數字分析儀智能化變電站數字分析儀智能化數字分析儀便攜式數字分析儀青島天正華意電氣設備有限公司保證每一臺產品在出廠時主機、配件無任何質量問題，主機功能無任何缺陷。TH-8508主機保修期為三年，其配件保修期為三年。保修期從發貨日開始計算。對保修期內的產品提供免費維修服務，并保證維修期不超過 30 天。如若您在使用過程中由誤用、拆卸、疏忽、意外、非正常操作造成的產品損壞或者產品過了保修期，將不提供任何免費維修服務。授權代理商對用戶提供銷售、售后支持、接收返修服務，但不授權他們代表提供更多與本聲明不同的保證和承諾。凡是授權的代理商或者銷售網點處購買的產品，均可享受保修服務。對于在保修期內送達服務中心的有缺陷產品，可以選擇免費維修、更換產品或者按照購買價退款。當需要接受維修服務時，請聯系附近的服務中心。服務中心將根據您所在區域選擇是否提供上門取貨服務，無法上門取貨時，服務中心將與您協商是否通過郵寄方式將產品送至服務中心。完成維修后，服務中心將聯系您，協商合適的方式返還產品。對于不在免費維修范圍內的產品，將估算維修費用，并在獲得授權后才開始進行修理。對于付費維修的用戶，在收到維修后產品的同時將收到維修和返回運輸費用的發票。2.概述2.1功能說明隨著我國電力行業的發展及新技術的應用，智能變電站成為未來變電站的發展趨勢，并將成為智能電網中的重要組成部分。智能變電站主要特點是由智能化一次設備和網絡化二次設備分層構建，是建立在 IEC61850 協議規范基礎上，實現變電站內智能電氣設備間信息共享和互操作的現代化變電站。智能變電站的二次設備接收和發送的不再是傳統的電壓電流模擬量和硬接點開關信號， 全站使用 IEC 61850 通信規約傳遞電壓電流采樣值、開關狀態等遙測遙信量，并使用光纖作為傳輸介質以提高抗干擾能力。如果智能站需要故障檢修、現場調試或日常維護，傳統的模擬量測量儀器無法對這些信息進行診斷測試，現場施工或變電站維護人員需要一種嶄新的手段對光數字信號進行解析。TH-8508 是一款便攜式的智能變電站光數字測試儀，它對智能變電站過程層和間隔層的網絡通訊協議（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）進行實時解析和監視，并分析其中傳輸的遙測遙信量數據，同時兼具保護的測試功能。它以直觀的方式顯示分析結果：如電壓電流的有效值、相角、諧波、功率等電能量分析；開關狀態及動作時間分析；時間同步的對時分析；光信號的光功率分析，是變電站日常維護、檢測、調試過程層和間隔層設備運行狀況的必備工具。

通遼微機繼電保護測試儀主要硬件配置 六組獨立的跳合閘線圈；12對斷路器位置輸出接點；一組輔助直流電源輸出（110V/220V可切換）2.主要功能特點 TH-6250微機型高壓斷路器模擬裝置主要用于繼電保護裝置的整組試驗以及在備用電源自投裝置試驗等項目中替代真實的高壓斷路器。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成高壓斷路器反復分合帶來不良影響，本模擬裝置為微機繼電保護測試系統的配套產品，也可與其它廠家的繼電保護校驗裝置配套使用。特別在新建廠、站的高壓斷路沒調好或未投直流電源的情況下，使用本裝置進行繼電保護試驗將不受外界因素的影響，從而縮短調試時間，提高試驗工作效率。另外，儀器可選配遠程控制功能，上位機軟件通過串口（UTH-）、網口、WiFi等多種連接方式監控斷路器分合閘狀態，亦可以通過網絡連接多臺裝置組成場景式模擬斷路器屏，在保護廠家和科研等部門使用該系統更顯得事半功倍。繼電保護測試儀微機繼電保護測試儀微機繼電保護校驗儀三相微機繼電保護測試儀六相微機繼電保護測試儀三相微機繼電保護校驗儀六相微機繼電保護校驗儀高精度六相微機繼電保護綜合測試儀

<通遼>天正華意電氣設備有限公司 通遼信譽好的電機綜合試驗臺

通遼微機繼電保護測試儀 本產品集光數字網絡信號分析儀與光數字繼電保護測試儀于一體。、實用的測試功能，支持交流試驗、整組試驗、狀態序列、核相、極性、虛端子、差動保護、距離與零序、故障回放等試驗模塊。技術特點?基于SOC高集成度硬件平臺開發，采用可靠穩定的嵌入式Linux系統?10.1寸1280*800高分辨率，電容式全觸控屏操作?用于智能站數字信號測試分析和繼電保護調試?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持從 CID、SCD等文件導入SV、GOOSE報文配置，并支持網絡偵測配置；?具備實時告警功能，現場應用更方便；?裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；?支持串接監聽功能，可在不中斷現場數據傳輸的情況下對數據進行解析和分析；?支持光功率計功能，可測試光網口及光串口的功率；?支持網絡壓力功能，模擬各種異常報文或異常流量對設備的可靠性進行檢驗；?支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；?支持互感器極性測試功能；?支持時間同步檢測功能，可對接入的對時信號進行解析并計算其時間偏差；?支持SCD文件比對功能，直觀的顯示兩個SCD文件內的不同之處；?提供USB口，可通過USB口進行圖片及報文的拷貝?支持報文異常測試，可在功能測試過程中進行報文異常測試；?支持單纖發送及單纖接收；?內置大容量鋰電池，續航時間不少于6小時

通遼微機繼電保護測試儀輸出狀態直接置數改變輸出值試驗過程中，軟件允許在輸出狀態進行多種直接更改輸出功能：?在輸出狀態可以進行手動、半自動、全自動方式的切換，可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。?在各種方式下均可隨時更改哪些量需要變化，點擊對應的“變”框打“√”或取消即可。?在手動方式時，可以同時將各相輸出改變為所需要的值。具體操作方法是：依次直接鍵入所需改變的各相的幅值和相位值（在未完成前不按“確認”鍵），在各值均輸入完后按“確認”鍵，裝置將立即同步地將各相輸出改變為鍵入的各值。開入量“繼保”系列測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候，一端接測試儀公共端，另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候，一定要把正電位接入公共端。在本測試模塊中，開入量A、B、C、R、a、b、c 均默認有效，互為“或”的關系，不需要某個開入量時，可選擇關閉。試驗時，保護的跳、合閘接點可接至任一路開入量中（在線路保護中，軟件默認開入R為重合閘信號接入端）。開入公共端（紅色端子）在接有源接點時，一般接電源的正極端。只要測試儀接收到某路開入量的變位信號，即在該開入量欄中記錄下一個時間。如果有多路開入量變位，各路中將會記錄各自的時間。開關變位確認時間各種繼電器和微機保護，其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響，常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器，開關變位時間設置為20ms，而微機型保護，開關變位時間設置為5ms就可。測試結果記錄界面的右下角為測試結果的“動作值”、“返回值”和“返回系數”的記錄區。記錄的內容非常豐富，可以記錄三相電壓、電流，各線電壓，電壓、電流的正序、負序及零序分量，各交流量的相位，以及頻率等。需要記錄哪個量只需在該量前打勾即可。如右圖所示。短路計算按鈕 “交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：

通遼信譽好的電機綜合試驗臺

通遼微機繼電保護測試儀兩路繼電保護測試儀伏安特性變比繼電保護試驗箱伏安特性變比繼電保護測試儀繼電保護伏安特性變比測試儀光數字繼電保護測試系統數字繼電保護測試儀 智能變電站光數字測試儀 智能變電站數字保護測試儀智能變電站保護測試儀數模一體繼電保護測試系統變量選擇軟件只允許選擇IA、IB中的一個通道為變量。先選擇好通道，再從下面的下拉菜單中選擇該通道的某一次諧波分量作為變量。也就是說，試驗時只有一個電流（IA或IB）通道的某一次波形分量會變化，其它都是“常量”。若需要在試驗期間不停止輸出的狀態下重新設置變量，可在變化方式欄中選擇“手動試驗”方式，此時界面上的大部分參數都可以修改。修改完后，一般要按測試儀小鍵盤上的“確認”鍵或筆記本上的“回車”鍵才能將給數據讀入，從而使測試儀按新數據輸出。用鼠標將當前“手動試驗”方式切換到其它自動方式，也能使測試儀讀入新數據，達到相同效果。動作方式下面兩種動作方式只對“自動加”或“自動減”變化方式有效。動作停止 選擇此方式時，測試儀一收到保護的動作信號即停止試驗。該方式只能測試保護的動作值。如果進行繼電器試驗，為減小繼電器的“抖動”對試驗造成的影響，應設“防抖動時間”20ms及以上。動作返回 選擇此方式時，假設當前變量按“自動加”方式變化，一旦測試儀收到保護的動作信號，則自動調轉方向，按“自動減”方式變化。該方式即可以測試保護的動作值，也可以自動測試出返回值。如果進行繼電器試驗，同樣應設“防抖動時間”20ms及以上。

通遼微機繼電保護測試儀主要硬件配置 六組獨立的跳合閘線圈；12對斷路器位置輸出接點；一組輔助直流電源輸出（110V/220V可切換）2.主要功能特點 TH-6250微機型高壓斷路器模擬裝置主要用于繼電保護裝置的整組試驗以及在備用電源自投裝置試驗等項目中替代真實的高壓斷路器。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成高壓斷路器反復分合帶來不良影響，本模擬裝置為微機繼電保護測試系統的配套產品，也可與其它廠家的繼電保護校驗裝置配套使用。特別在新建廠、站的高壓斷路沒調好或未投直流電源的情況下，使用本裝置進行繼電保護試驗將不受外界因素的影響，從而縮短調試時間，提高試驗工作效率。另外，儀器可選配遠程控制功能，上位機軟件通過串口（UTH-）、網口、WiFi等多種連接方式監控斷路器分合閘狀態，亦可以通過網絡連接多臺裝置組成場景式模擬斷路器屏，在保護廠家和科研等部門使用該系統更顯得事半功倍。繼電保護測試儀微機繼電保護測試儀微機繼電保護校驗儀三相微機繼電保護測試儀六相微機繼電保護測試儀三相微機繼電保護校驗儀六相微機繼電保護校驗儀高精度六相微機繼電保護綜合測試儀

通遼微機繼電保護測試儀界面說明交流量設置鍵入電壓、電流的有效值后，按“確認”鍵或將鼠標點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。交流電壓單相輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。交流電流單相輸出達到為40A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長小值為0.001，角度的變化步長小值為0.1。“上限”一欄是設置各相允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器。“上限值”在軟件出廠的默認值是電壓電流的輸出幅值。UxUx是特殊相，可設置多種輸出情況：?設定為 +3UO、-3UO、+×3UO、-×3UO時，UX的輸出值由當前輸出的UA、UB、UC組合出3UO成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。?若選擇等于某相（如UA）的值，則Ux的輸出與相對應相的輸出相同。?若選“任意方式”，此時Ux的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。 序分量、線電壓等參量顯示在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。比如說，做低電壓閉鎖過流的時候，如果保護定值給的是線電壓，那么保護動作時不但可以從上面很直觀的看到保護動作時的相電壓的值，而且可以從這個窗口直接讀出線電壓的值，而不需要試驗人員自行計算。

---
