梳齒式橋梁伸縮縫的特點及要求 梳齒型橋梁伸縮縫裝置是由梳齒型鋼板、不銹鋼滑板、氯丁橡膠板、錨固螺栓等組成。SSFB梳齒板伸縮縫特點1.梳齒型橋梁伸縮裝置面層板為梳齒形防滑槽鋼板，從左右伸出橋面板間隙處相互嚙合的支承式構造，結構剛度較大，可承受較大的水平變位，伸縮量可達420mm。2.梳齒型橋梁伸縮裝置建筑高度低。SCB伸縮裝置在橋面鋪裝層高度內就能安裝，不需要梁體內預留槽口，大大方便了設計和施工3.適用范圍廣。新、老橋梁上都能采用，尤其是對老橋大位移橡膠板式伸縮裝置的更換特別適宜，這是模數式大位移伸縮裝置是無法替代的。4.汽車行駛平穩、舒適、不跳車、無噪聲。5.梳齒型橋梁伸縮裝置構件運輸、安裝方便、不需要超長車運送，也不要用吊車裝卸。6.梳齒型橋梁伸縮裝置造價低。價格比模數式大位移伸縮裝置可節約20%左右。梳齒型橋梁伸縮縫一般有對接式、鋼制支承式、組合剪切式(板式)、模數支承式以及彈性裝置。指的是為滿足橋面變形的要求，通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上設置伸縮縫。要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲;要能防止雨水和垃圾泥土滲入阻塞;安裝、檢查、養護、污物都要簡易方便。 在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。

對于伸縮縫在運輸、存放與安裝中注意的事項也要注意步驟如下： 1、如要在先攤鋪路面后裝伸縮縫為保證路面良好的平整度，應該先攤鋪路面，然后開槽安裝伸縮縫。攤鋪路面之前，必須首先清理預留間隙并嵌填泡沫板，再用砂袋或級配砂石袋填實槽口?；靥顦烁咭钥刂茷r青不會污染預埋鋼筋為宜，目的在于防止攤鋪設備壓壞預埋鋼筋，便于路面連續攤鋪。 2、橋面的切縫、清槽按預留的槽口寬度用切縫機對路面的油面層進行切縫。切縫時應注意保持路面切口完好，無啃邊現象。切縫后及時槽內瀝青混凝土及填料，鑿毛槽口內混凝土表面。這一系列工序非常重要，它將影響混凝土的澆筑質量。 3、在安裝伸縮縫時下縫前應認真檢查槽內預埋鋼筋，若發現裂縫或折斷，位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍內至少有1根預埋鋼筋與毛勒伸縮縫的錨環牢固焊接。應該認真檢查XF型橋梁伸縮縫質量，若發現變形或兩鋼梁間距不一致時，應進行修整。

橋梁伸縮縫是將基礎以上的建筑構件如墻體、樓板、屋頂(木屋頂除外)等分成兩個獨立部分，使建筑物或構筑物沿長方向可做水平伸縮。下面介紹一下橋梁伸縮縫的操作規程1、在第壹行開鑿槽口并及時切屑，用人工將接縫和橫梁上的雜物蓋上，清潔使用吹風機。2、在切割之前，先畫一條線，然后用2米寬的條形布將底部鋪在兩側，并用膠帶粘住。采用第貳種切割方法，80條縫的第壹次切割寬度約為100 cm，160條縫的第壹次切割寬度約為124 cm。然后進行第貳次切割，第貳次切割距離第壹個外反向5 cm，深度5 cm。應確保垂直和直縫。3、橋梁伸縮縫吊裝就位后，用T型螺栓將橋梁伸縮縫吊裝固定在槽鋼上，T型螺栓形式為兩肢，間距2-3米，槽鋼長度不小于3米，型號不小于20。為保證縱向和橫向接頭安裝后為垂直接頭，平面度控制在3mm以內。4、在安裝橋梁伸縮縫之前，我們應該用泡沫填充梁縫，并用油氈覆蓋它們。5、焊接后立即解鎖，然后用泡沫緊固所有間隙。6、當預埋鋼筋與錨環筋橫向距離較大時，可將預埋鋼筋鑿入錨環筋內。當上下距離較大時，可將U形環連接密封。當預埋鋼筋與錨環鋼筋間距較小且不能焊接時，可增設鋼板和鋼筋頭。當預埋鋼筋不足時，必須植筋。

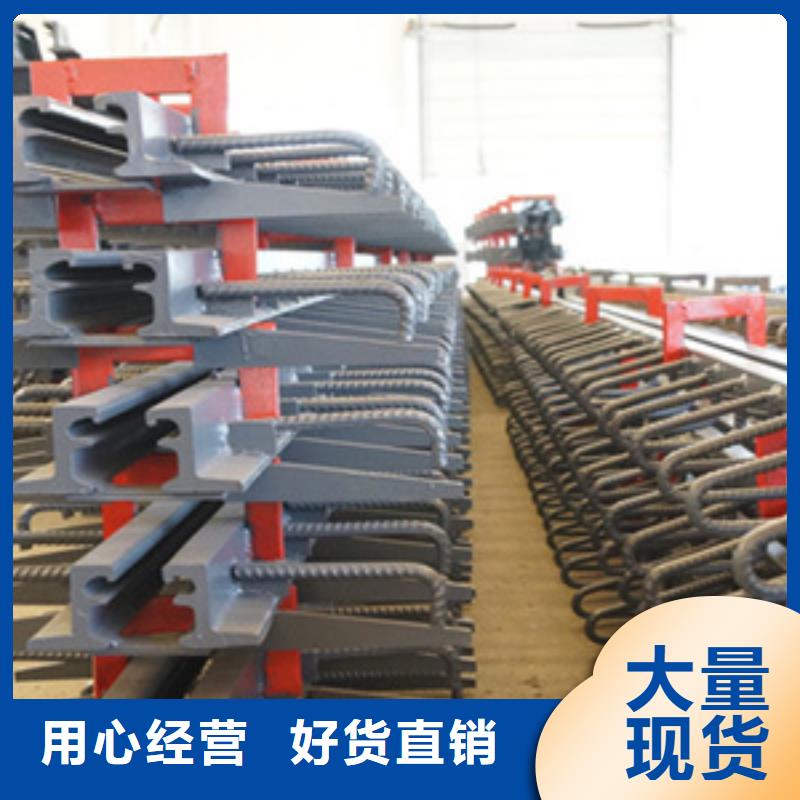

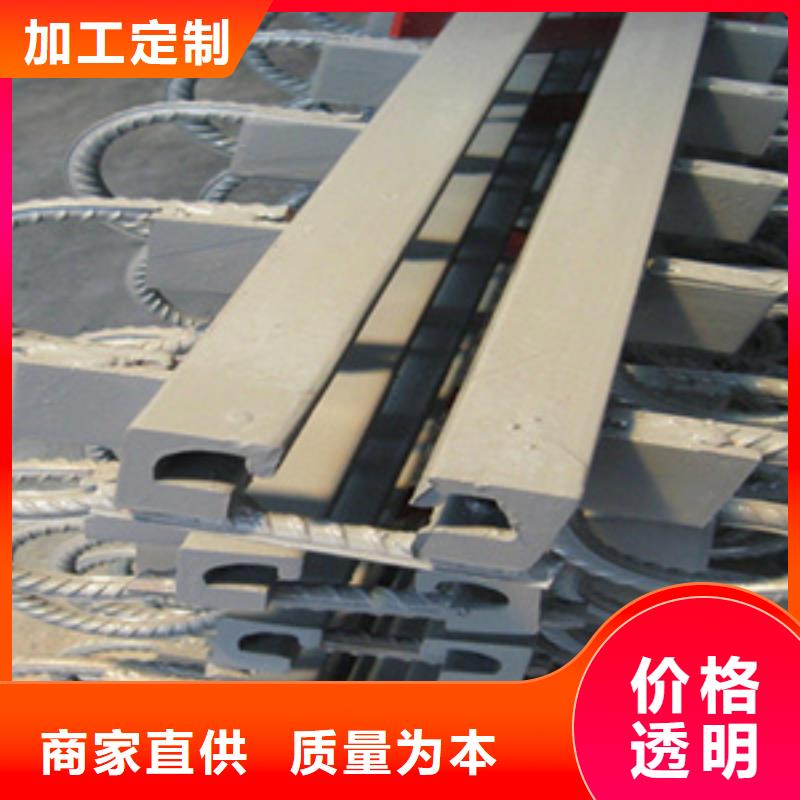

橋梁伸縮縫的功能它的主要功能分為兩種：一是將車輛垂直和水平荷載通過支承結構傳遞到梁體，二是適應橋梁縱、橫位移的變化和梁端翹曲發生的轉角變化。橋梁伸縮裝置的種類主要分為：U形鋅鐵皮式伸縮縫（薄鋼板伸縮縫）、跨搭鋼板式伸縮縫、梳形齒式鋼板伸縮縫和橡膠伸縮縫。橡膠伸縮縫又可分為純橡膠式、板式、組合式橡膠伸縮縫和模數式伸縮縫。1、純橡膠式伸縮縫：伸縮體完全由橡膠組成的(包括異型鋼梁高度≤50 mm 與密封橡膠帶組成單縫)伸縮縫稱為純橡膠式伸縮縫。這類伸縮縫是以橡膠帶作為跨縫材料，依靠橡膠帶的彈性變形來適應梁體的變位，一般適用于小跨徑橋梁且伸縮量≤60 mm以下的橋梁工程。2、板式伸縮縫：伸縮體由橡膠、鋼板或角鋼組成的伸縮縫，由于橡膠材料的密易性和吸震性 故防水性和減少噪聲性能較好。適用于伸縮量≤60mm以下的普通橋梁，尤其是立交橋，但不適用于高速公路橋梁工程。伸縮裝置的伸縮依靠橡膠板的彈性和伸縮槽間的橡膠體剪切變形來實現。橡膠板中設置的鋼板用來加強橡膠板承裁能力。但側可沿著對面的角鋼自由滑動而滿足主梁的伸縮變形量。剛度小 易變形 不易固定螺帽 維修時間頻繁。3、組合式伸縮縫：伸縮體由橡膠板和鋼托板組合而成的伸縮裝置，其中一種典型的組合式伸縮縫構造是在梳齒形鋼板上面加一塊能伸縮自如的橡膠接縫板。它適用于伸縮量≤70- 120mm的橋梁工程，但不適用于高速公路橋梁工程。4、模數式伸縮縫：伸縮體采用整體成型的異形鋼材制成，由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成，適用于各種彎、坡、斜、寬橋梁。模數式伸縮裝置可按一定模數任意組拼，從80mm的單縫到1200mm的多縫，當伸縮量≥1200mm時，可按設計要求在工廠加工制造。

伸縮量計算選擇伸縮量范圍時，應考慮下列因素：1、溫度變化影響； 2、混凝土橋梁的干燥收縮和徐變影響；3、由于恒載產生的梁端轉動位移影響；4、由于制動力引起的支座位移影響；5、由于縱坡大而引起的橋梁活動端垂直變位影響；6、斜橋和彎橋的接縫方向變位影響；7、其它可能出現因素影響，如收縮裝置安裝施工誤差、加工產生的誤差、安裝后的預加應力及預應力損失等影響。上述各種因素影響，要都準確計算出伸縮量，目前還是比較困難的事情。所以，設計中應留有足夠的余量是比較合理的。伸縮裝置伸縮量計算確定后，直接影響對伸縮裝置尺寸選擇，若伸縮裝置尺寸選擇不合理，將直接影響伸縮裝置使用效果，同時選擇橋梁伸縮縫裝置尺寸時還應考慮梁、板間伸縮縫間隙量大小，以保證伸縮裝置與梁、板兩端有充分錨固，達到樶佳使用效果。因此，在選擇伸縮裝置時，一定要留有足夠余量才能保證伸縮裝置使用效果和耐久性。
