通遼錄波儀四、參量配置錄波儀配置的參量包括有24路模擬通道、24路派生量、16路開關輸入量。用戶可以調整這些參量的設置。錄波儀本機可做部分設置，完整的設置功能需要聯機后使用PC軟件進行。參量配置功能由PMR.EXE的“功能菜單\參量配置”或TRIAL.EXE的“菜單\設置\參量配置”進入。在這個對話框里，對錄波儀的模擬通道、派生量、開關量進行設置。4.1.模擬通道表格各欄的定義：通道：模擬通道序號。單擊圖標切換模擬通道的運行、禁止。運行，禁止。類型：錄波儀定義了3種模擬通道類型，各自有不同的處理方法：交流通道：按均方根10ms計算一點有效值。直流通道：對采樣值平均，每10ms生成一點有效值。轉速通道：按信號過零點計算轉速。名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零額定頻率：對于交流通道、轉速通道，輸入信號的額定頻率；直流通道輸入0。小數位數：顯示時取小數的位數。變比一次：PT、CT、分流器的一次值變比二次：PT、CT、分流器的二次值。當不需要設置變比時，將”變比一次”、”變比二次”二欄清空。對于轉速信號，變比是極對數的含義。對于部分水輪機組，其轉子上的測速齒 的齒數與其極對數相同，此時應將極對數輸入對應的設置項。例如，某水輪機組的極對數為28，額定轉速為107.1rpm，其安裝于轉子上的齒 的齒數也是28。此時，應將”變比一次”設為1、”變比二次”設為28，并將錄波儀模塊上的轉速信號選擇開關撥至1:1處。在運行時，儀表接收到的轉速信號，是每分鐘發生107.1×28 = 3000個脈沖，儀表使用極對數（28）計算：3000 / 28 = 107.1rpm，得到了機組實際的轉速。設置的極對數值，不影響發電機功角的計算。對于額定轉速為3000rpm的火電機組，應將”變比一次”、”變比二次”二欄清空。此頁面包含采樣頻率的選擇，程序根據此時打開的模擬通道數，自動給出了可選的 采樣頻率。模擬通道數與 采樣頻率的關系請參見第二章技術規格中”同步采樣頻率”的說明。請根據信號特性選擇采樣頻率。對于發電機總啟動電氣試驗，錄波儀的基本采樣頻率（10KHz）可充分滿足準確度、響應時間的要求。4.2.派生量類型：派生量類型，見下表名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零小數位數：顯示時取小數的位數參量1-6：參與計算的參量，見下表設置要求：1．模擬參量，含模擬通道和派生量，名稱和代號必須 。2．模擬參量額定值不能為零。3．如果設置了模擬通道變比，則變比一次、變比二次都不能為零。4．派生量的參量1-6，依據類型不同，需要正確選擇。

通遼錄波儀試驗選擇主程序圖4 試驗選擇主界面儀器軟件系統由試驗選擇主程序和試驗程序兩大部分組成，儀器的試驗選擇主界面如圖4所示，試驗選擇主界面的功能包括：1）試驗程序切換2）儀器基本設置3）儀器使用幫助說明4）儀器軟件升級接口5）系統時間設置2.2.2 試驗程序儀器軟件系統 的一部分是試驗程序，其基本功能包括：1）試驗環境設置2）試驗數據采集3）試驗數據分析4）試驗結果展示5）試驗報告生成6）試驗數據和結果的存儲，導出7）歷史數據瀏覽8）試驗報告二次加工典型的試驗程序界面如圖5所示，儀器的絕大部分試驗程序都遵循同樣的流程和規律，儀器試驗的基本時序流程如下：1）試驗環境設置，包括采樣頻率，試驗總時間，試驗參數設置，波形展示方式，通道類型設置和通道率定參數設置等2）進入等待試驗界面，用戶設置試驗的示波器參數（包括通道名稱，單位，數據范圍，是否顯示等），進行通道率定（設置儀器采集信號和實際物理量的對應關系）圖5 軟件工作界面注意：只有在以下兩種狀態對示波器的參數進行設置，設置結果才會被保存在試驗模板：一 儀器處于“等待試驗”狀態，對示波參數的進行設置，并且重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。二 在其他狀態設置參數，并且選擇了應用至模板，重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。3）試驗數據采集。在“等待試驗”狀態或“查看數據”狀態，點擊儀器軟件右下角的開始試驗按鈕，儀器開始數據采集。當儀器處于試驗數據采集狀態時，儀器實時展示各通道實際采集的數據和圖形4）試驗結果查看，當試驗達到停止條件或用戶選擇了停止試驗時，儀器終止數據采集，提示用戶保存試驗，并依據相關標準自動計算試驗結果參數，并在試驗結果展示界面顯示計算所得各項數據和圖形。5）試驗報告生成，當試驗正常完成后，用戶選擇生成試驗報告，儀器自動生成WORD或EXCEL形式的試驗報告，試驗報告和試驗數據都可以通過U盤導出。儀器所有的試驗模板都遵循這樣的基本操作時序。注意：1>生成試驗報告時，報告中的實時數據圖形為當前示波器時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而獲得比較理想的報告波形，示波器窗口一次展示的數據 不超過120000個數據時間點2>生成EXCEL波形時，報告中的數據也是當前時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而改變導出數據的時間窗口，一次導出的EXCEL數據時間點 不超過120000個

<通遼>天正華意電氣設備有限公司 交流電機綜合試驗臺批發價

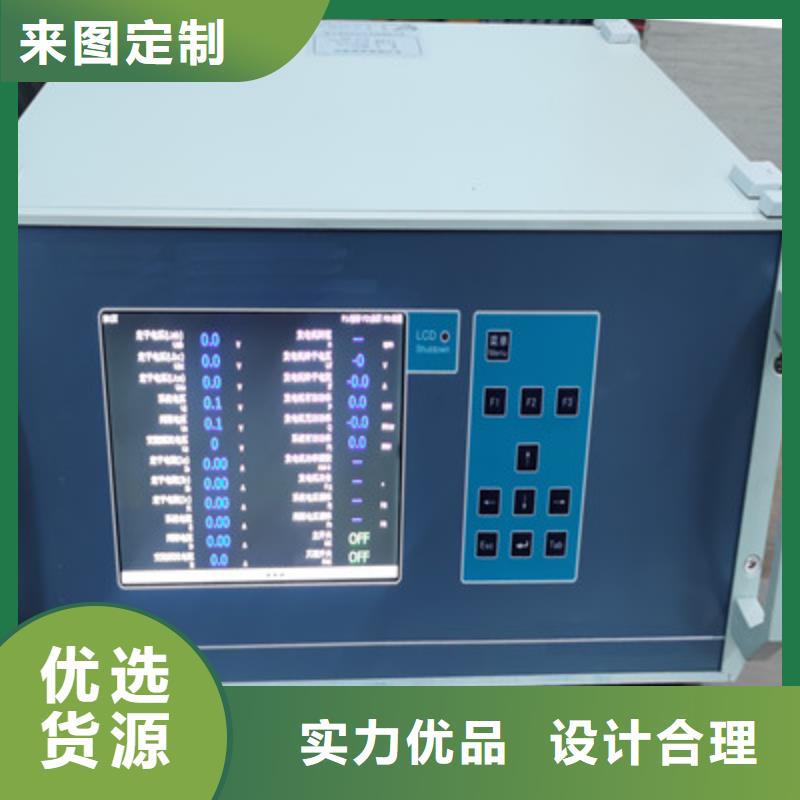

通遼錄波儀、實時監測運行中，錄波儀實時進行有效值、派生量計算，所以可以作為實時監測儀使用。并且錄波儀可以作為其他設備的數據源，通過串行口或網絡接口發送實時數據包。作為實時監測儀使用時，不影響錄波儀的故障錄波功能。 9.1.實時顯示/列表按“菜單”鍵，選擇彈出菜單的“實時顯示/列表”。列表分2頁顯示模擬量、派生量有效值，以及開關量狀態。用戶可以選擇每個頁面顯示的參量。畫面刷新頻率 1次/秒。F1：運行/暫停F2：切換顯示頁面F3：設置；選擇每個頁面選擇的參量。9.2.實時顯示/波形按“菜單”鍵，選擇彈出菜單的“實時顯示/波形”。此畫面顯示模擬量、開關量實時波形。此畫面支持的操作：F1：運行/暫停。F2：保存當前數據到存儲器。記錄的類型用圖標標記， 文件擴展名為“WVF”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道、開關通道。Tab：操作切換方向鍵：決定于當前的操作定義。畫面橫向為時間軸，中點為零點；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。

<通遼>天正華意電氣設備有限公司 交流電機綜合試驗臺批發價
交流電機綜合試驗臺批發價 <通遼>天正華意電氣設備有限公司

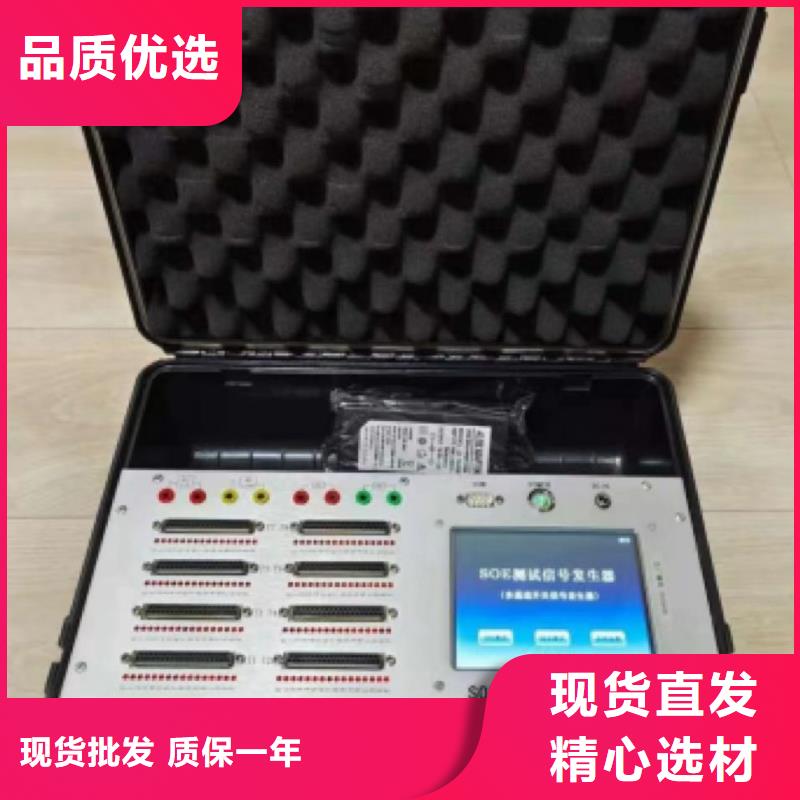

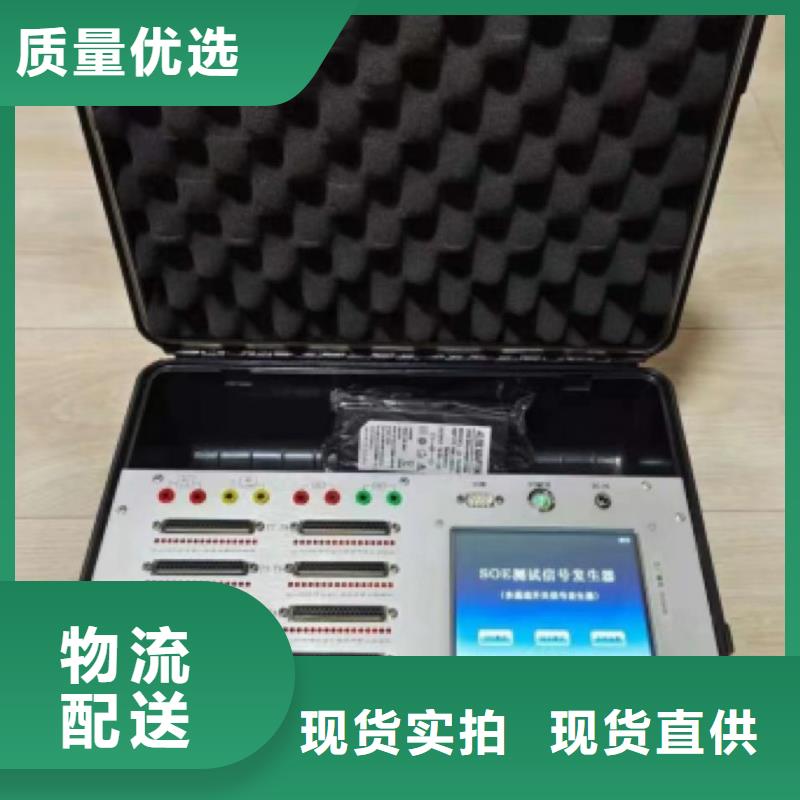

通遼SOE測試儀開關信號發生器錄波儀使用說明書青島天正華意電氣設備有限公司手持式多功能型SOE測試儀，是我公司研制的系列SOE測試設備之一。具有16個高性能電子接點型開關量輸出通道和多個輔助測量IO通道。具有多種模式的SOE測試功能（順序觸發、逆序觸發、重復脈沖）SOE測試儀內置鋰離子電池，無需AC 電源即可連續工作8小時以上。彩色液晶顯示器和智能按鍵構成友好的人機界面，設置操作一目了然。超便攜的手持式設計使得非常適合于工業現場測試，也可用于科研單位的試驗室、計量室等。外型圖標配附件_16通道測試線 標配附件_AC電源充電器 標配附件_便攜式儀器包一、 開關信號發生器（SOE測試）技術參數1、基本參數開關量輸出通道：16個無極性模擬接點開關輸出模式：順序觸發，逆序觸發、重復脈沖觸發間隔：0.1ms-999.9ms（以0.1ms為單位可調）遙信寬度: 1ms-9999ms遙信間隔時間:1ms-9999ms遙信重復次數:1- 99時基精度：±3us(1ms間隔測試)穩 定 度：優于20ppm內置電源：14.8V3AH鋰離子電池（可連續工作8小時以上）外接電源：AC220V50Hz功率消耗：＜10W工作溫范圍：-10-55℃外形尺寸： 130＊240＊60mm（手持機）整機重量：1200g2、開關量輸出通道特性：

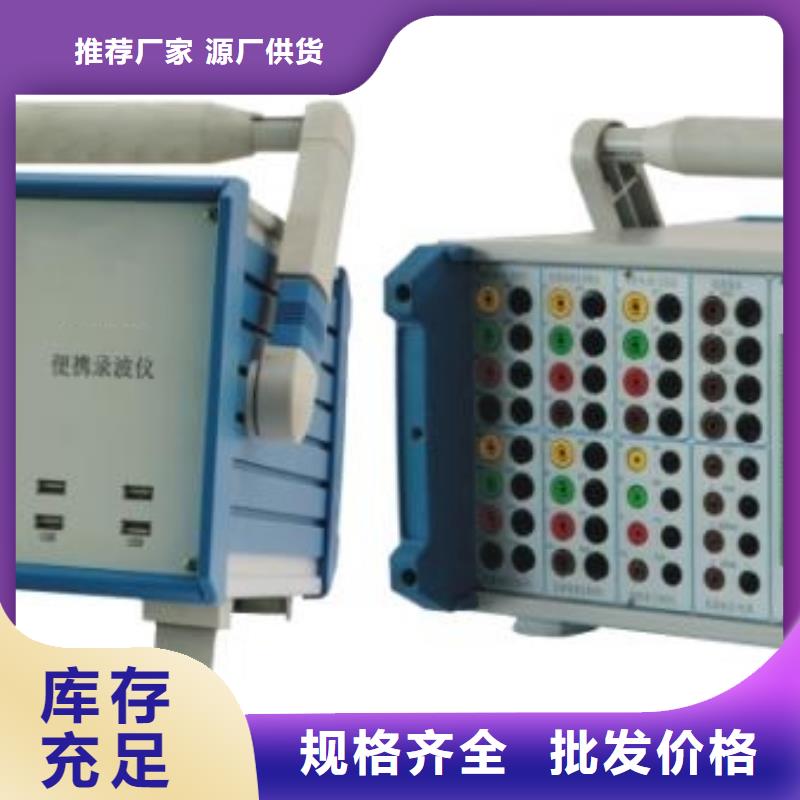

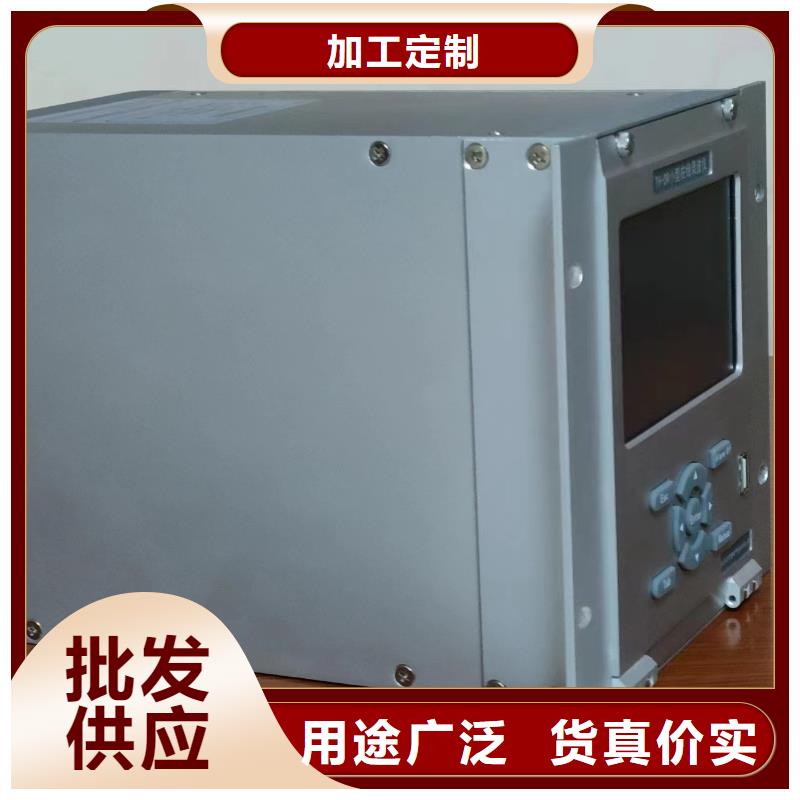

通遼便攜式故障錄波儀，是以嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。 基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。 錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。 錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測：錄波儀接入了16路開關量24路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波同時計算3路，21次）、矢量圖多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。 3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。 發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。 錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<通遼>天正華意電氣設備有限公司

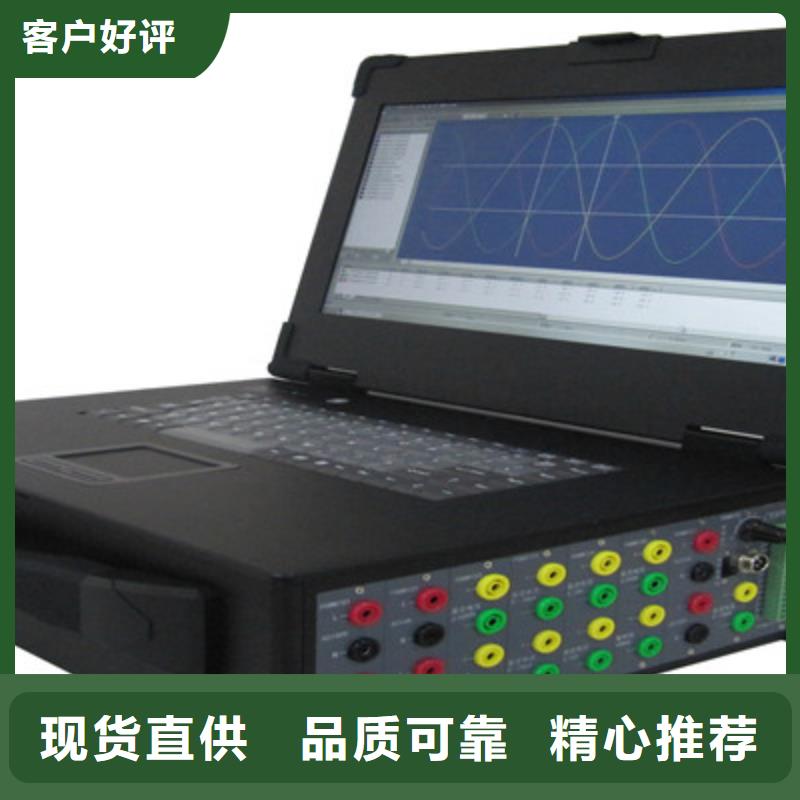

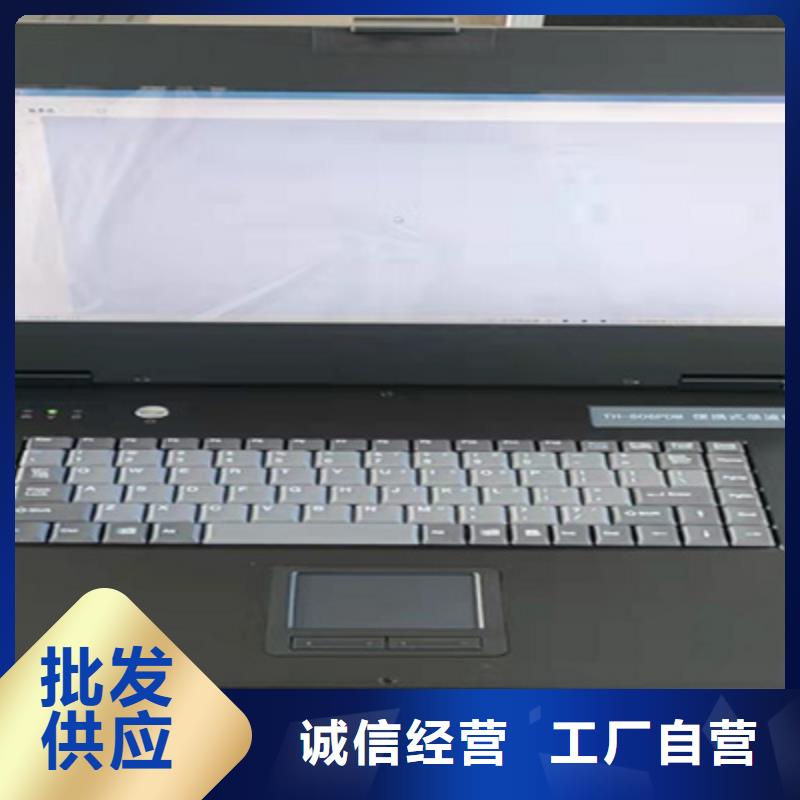

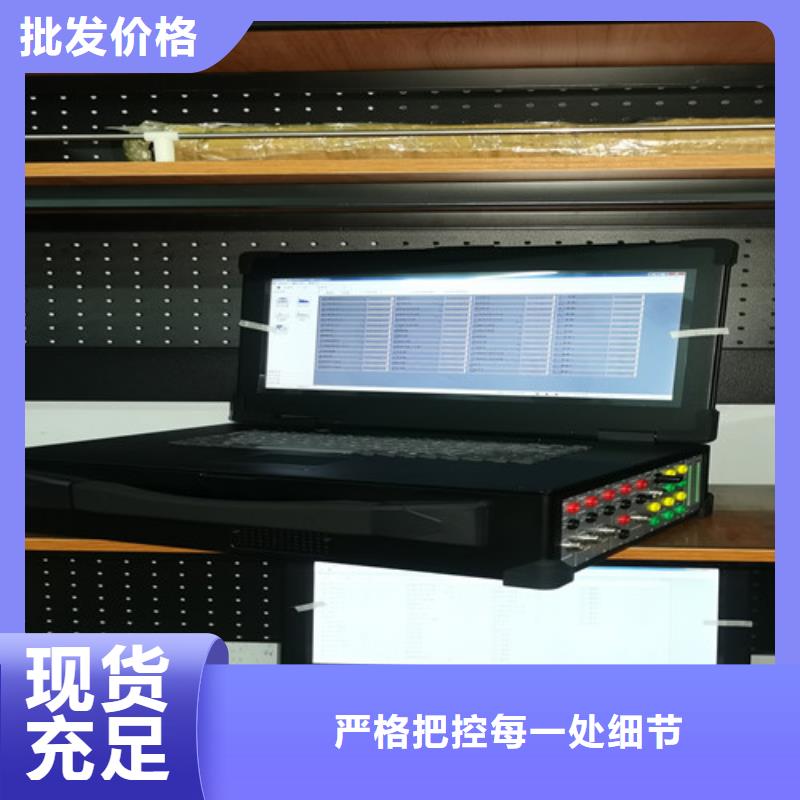

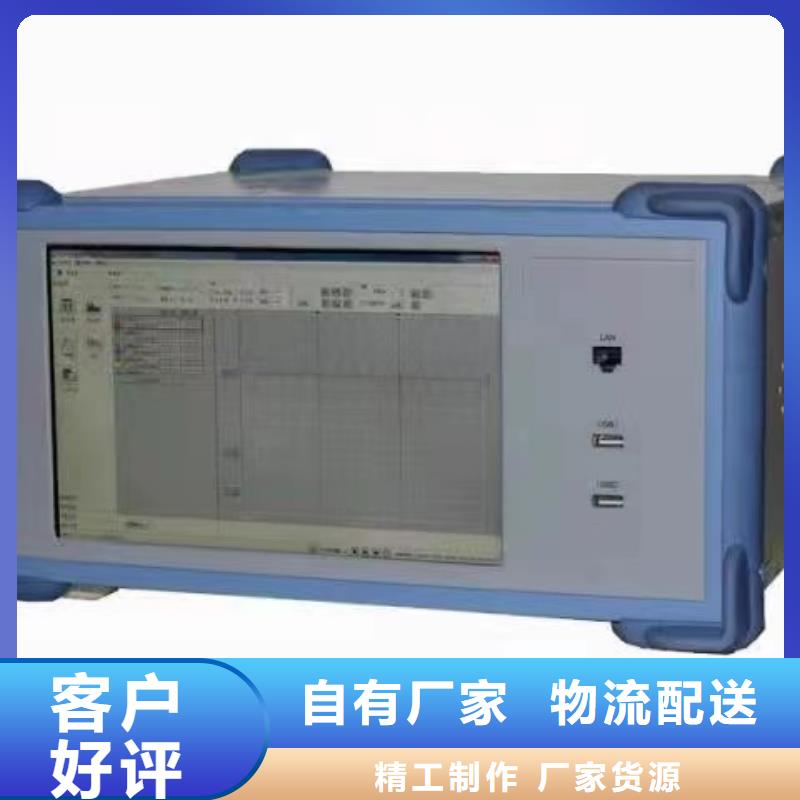

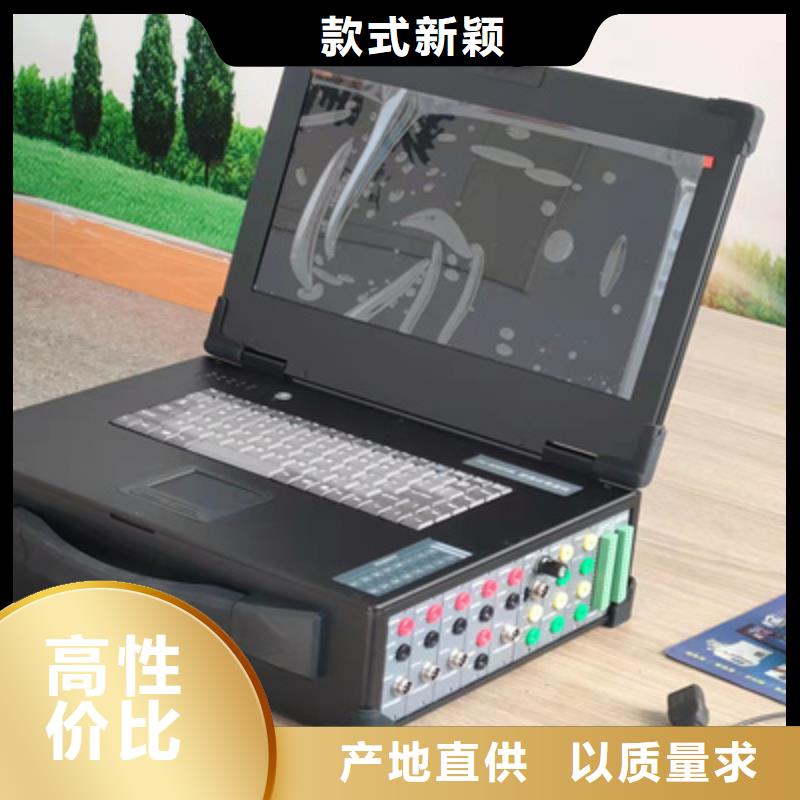

通遼錄波儀便攜式故障錄波器是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。TH-608CDM便攜式故障錄波器是本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。配套的上位機軟件，具備與TH-608CDM便攜式故障錄波器相同的軟件界面，可經由局域網與TH-608CDM便攜式故障錄波器連接，實現儀器功能的遠程擴展，具備與本機基本相同的功能，包括監測、錄波、試驗、設置等等。主要功能包括：故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。實時監測：TH-608CDM便攜式故障錄波器接入了16路開關量、32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。長時錄波：長時間連續記錄模擬量、開關量波形。長可記錄31天，可選采樣頻率為10kHz。發電機總啟動電氣試驗：可以完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

<通遼>天正華意電氣設備有限公司 交流電機綜合試驗臺批發價
交流電機綜合試驗臺批發價 <通遼>天正華意電氣設備有限公司

通遼錄波儀試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗模板程序而組織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗模板程序，然后在試驗模板主界面點擊“讀取：按鈕則會出現如圖11所示界面。用戶可以選擇導出文件的類型，可選的項目包括：“試驗文件”，“WORD報告文件”，“EXCEL數據文件”和“JPG圖形文件”，選擇要導出的文件類型后，軟件會列出儀器當前所存儲的所有試驗文件，插上U盤，然后選擇要導出的文件，則該文件會自動導出至U盤的WorkData文件目錄下。注意：在該界面中點擊清空存儲器是指清空所插入的U盤WorkData下的所有文件。圖11 數據導出3.8 數據保存與讀取試驗完成后點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至儀器，保存的文件名稱格式為“××年××月××日××時××分××秒 試驗類型”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊試驗模板程序主界面的讀取按鈕會出現圖12所示界面，選擇要讀取的歷史試驗，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以存儲器中所存儲的歷史試驗文件。

通遼SOE測試儀開關信號發生器錄波儀使用說明書青島天正華意電氣設備有限公司手持式多功能型SOE測試儀，是我公司研制的系列SOE測試設備之一。具有16個高性能電子接點型開關量輸出通道和多個輔助測量IO通道。具有多種模式的SOE測試功能（順序觸發、逆序觸發、重復脈沖）SOE測試儀內置鋰離子電池，無需AC 電源即可連續工作8小時以上。彩色液晶顯示器和智能按鍵構成友好的人機界面，設置操作一目了然。超便攜的手持式設計使得非常適合于工業現場測試，也可用于科研單位的試驗室、計量室等。外型圖標配附件_16通道測試線 標配附件_AC電源充電器 標配附件_便攜式儀器包一、 開關信號發生器（SOE測試）技術參數1、基本參數開關量輸出通道：16個無極性模擬接點開關輸出模式：順序觸發，逆序觸發、重復脈沖觸發間隔：0.1ms-999.9ms（以0.1ms為單位可調）遙信寬度: 1ms-9999ms遙信間隔時間:1ms-9999ms遙信重復次數:1- 99時基精度：±3us(1ms間隔測試)穩 定 度：優于20ppm內置電源：14.8V3AH鋰離子電池（可連續工作8小時以上）外接電源：AC220V50Hz功率消耗：＜10W工作溫范圍：-10-55℃外形尺寸： 130＊240＊60mm（手持機）整機重量：1200g2、開關量輸出通道特性：

<通遼>天正華意電氣設備有限公司 交流電機綜合試驗臺批發價 <通遼>天正華意電氣設備有限公司

通遼錄波儀長時記錄：裝置實現了長時不間斷地記錄全部模擬量有效值及波形和開關量狀態的長時記錄穩態數據，為大范圍、長過程、發展性故障的研究和分析提供了可靠的數據來源。穩態、暫態記錄時間、采樣頻率可靈活設定；暫態數據可無縫嵌入穩態數據中，從而實現了穩態、動態、暫態數據的統一分析。TH-608CDM便攜式故障錄波器可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。二、技術指標 2.1 基本指標工作電源 交流電源 額定電壓：單相220V，50Hz允許偏差-15%～+15%直流電源 額定電壓：220V，允許偏差-15%～+15%通道數 模擬量 32路開關量 16路派生量 24路同步采樣頻率 10 ～ 100K/s可選電氣隔離耐壓 隔離耐壓3000VDC故障啟動方式 模擬量 突變、過量、欠量開關量 變位（閉合、斷開）派生量 突變、過量、欠量定時啟動 每天、單次手動啟動 本地、遠程啟動精度 模擬量越限量啟動:優于2%；模擬量突變量啟動：優于5%開關量：﹤1ms存儲方式 自動循環存儲，達到記錄存儲容量后，循環覆蓋數據輸出方式 USB移動盤，保存到硬盤，數據遠傳，Excel、COMTRADE打印輸出通訊接口 網絡：1個10/100Mbps 802.3u接口、2個USB接口硬件配置 顯示屏: 10.1”262K色TFT顯示屏；分辨率：1280×800機箱尺寸: 453 (寬) ×235(高)×425(深)硬盤240GB，內存4GB重量 14kg含鋁合金包裝箱)正常工作 大氣條件 環境溫度 -5 ～ +45℃ 相對濕度 5 ～ 95%大氣壓力 80 ～ 106kPa

通遼錄波儀制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣，并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括：單色WORD報告，彩色WORD報告，EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括：1）數據采集時的實時示波2）數據采集完成后對數據進行波形回放3）數據波形的整體放大，整體縮小，X軸放大，X軸縮小，定位，撤銷操作等4）數據波形的參數統計，統計內容包括平均值， 值，小值，開關量跳動次數，以及這些參數所對應的時間軸5) 對單條曲線進行，Y軸放大，Y軸縮小，Y軸上移/下移/平移，雙線統計等操作6）通道名稱定義，物理量單位定義示波器組件外形如圖5所示，左右兩邊的工具欄是針對示波器的操作，當鼠標離開工具欄時，工具欄會自動收起顯示當前的坐標系，當鼠標進入工具欄的文字提示處時，工具欄會自動打開，顯示可以進行的操作按鈕。針對于示波器的操作包括：通道與坐標設置，圖形放大，縮小，X軸放大，X軸縮小，參數統計，撤銷操作，坐標自動選擇，數據定位，單線統計分析，單線上移，單線下移，單線平移，單線放大，單線縮小，應用當前坐標設置至模板等操作。圖13 通道設置1）通道與坐標設置完成通道名稱定義，單位定義，顏色設置，是否顯示，信號坐標范圍，時間軸范圍，當前坐標系配置等設置功能。其中通道設置如圖13所示，其中通道1，通道2……通道12對應儀器主機面板的CH1，CH2…..CH12等12個物理通道，通道名稱文本框是信號通道在該試驗模板中的物理量名稱，后面緊跟的是物理量的單位，展示時曲線的顏色， 當是否顯示復選框選中時，曲線將顯示在示波器中，否則曲線將不在示波器中展示。

<通遼>天正華意電氣設備有限公司 交流電機綜合試驗臺批發價

通遼錄波儀模擬通道類型TH-608CDM便攜式故障錄波器將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15KV/100V、12kA/5A。直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點（通道內部輸出+24V）8路有源節點（有源節點外部電壓：DC12V～220V）。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量TH-608CDM便攜式故障錄波器多可設置24路派生量，各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。表3類型 準確度 備注頻率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 電壓＞50% 電流＞10%無功功率 0.5% sinφ1.0–0.5 電壓＞50% 電流＞10%功率因數 1% 正序 1% 負序 1% 零序 1% 兩相負序 1% 相角差 ±0.3° 實測功角 ±0.3° 兩矢量差 0.5% 兩矢量和 0.5% 線路功角 ±0.3° 交流阻抗 0.5% 同期壓差 1% 計算功角 ±1.5° 標量和 由引用參量決定標量差 由引用參量決定一次函數 由引用參量決定三、技術要點 3.1 記錄方式3.1.1 故障記錄格式當TH-608CDM便攜式故障錄波器監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。

<通遼>天正華意電氣設備有限公司 交流電機綜合試驗臺批發價
<通遼>天正華意電氣設備有限公司

通遼錄波儀記錄自動覆蓋錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀生成一個新的記錄，如果此時存儲空間不足，錄波儀會刪除舊的一個故障記錄，然后保存新記錄。錄波儀能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定，請參見“故障記錄格式”。7.6.記錄的 保存在打開的記錄列表對話框中，用戶可以“ 化”需要保留的記錄(F2)。 化的記錄，即便是當前舊的記錄，也不會被新的記錄覆蓋。建議將需要長期保存的記錄上傳至PC機，因為過多的 化記錄減少了錄波儀的循環存儲空間。列表中用圖標標明故障記錄的狀態：未被 化的記錄。被 化的記錄。7.7.打開故障記錄在打開的記錄列表對話框中，按“↙”鍵，打開選定的故障記錄，進入分析畫面。分析畫面如下圖：畫面橫向為時間軸，時間零點為故障啟動點，故障前時間顯示為負；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。模擬量曲線與光標對應值使用一致的顏色。全景框，橫向為記錄的時間全長，縱向為記錄的小到 標幺值，顯示了記錄的“全景”。取景框，顯示了當前畫面在記錄全景中的位置。按“Tab”鍵，切換鍵盤操作，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。7.7.1.7放大/縮小方向鍵 →： 放大取景框時間軸，波形橫向壓縮。方向鍵 ←： 縮小取景框時間軸，波形橫向展開。方向鍵 ↑： 放大取景框縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小取景框縱軸（標幺值軸），波形縱向展開。7.7.2.移動方向鍵 →： 取景框右移，波形向左移動。方向鍵 ←： 取景框左移，波形向右移動。方向鍵 ↑： 取景框上移，波形向下移動。方向鍵 ↓： 取景框下移，波形向上移動。

交流電機綜合試驗臺批發價

通遼錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

<通遼>天正華意電氣設備有限公司 交流電機綜合試驗臺批發價

通遼錄波儀網絡（TCP/IP）TCP/IP協議需要根據接入的局域網的具體要求設置。注意：更改錄波儀的TCP/IP屬性后，應關機，重新啟動。6.3.模擬通道1.打開/關閉某個（些）模擬通道。運行時，錄波儀跳過被關閉的通道，不進行采樣、計算、顯示、記錄。關閉不使用的模擬通道，可以：?提高錄波儀的可用采樣頻率。?減小故障記錄，可以存儲更多記錄，并縮短記錄上傳時間。?使顯示畫面簡潔清晰。2.選擇模擬通道的單位符號。3.設定模擬通道額定值。4.設定模擬通道是否接有外部變換器。外部變換器指CT、PT、分流器等設備。通過設置變換器變比，使錄波儀顯示、記錄接入參量的一次值。6.4.開關通道1.打開/關閉某個（些）開關通道。關閉開關通道，不能提高錄波儀的可用采樣頻率。2.設定開關通道的外接邏輯。有“常開”、“常閉”兩個選項。當選擇“常閉”時，錄波儀將實測的開關狀態取反。6.5.故障記錄格式當錄波儀監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。記錄內容如下圖：
