通遼接地導通測試儀此時，如果按存儲鍵，可對數據進行存儲，如果想打印數據，長按選擇鍵可進行打印測試結果；按確認鍵，儀器重新開始測量，按復位鍵結束測試，儀器變為開始選擇界面。（8）如果想查詢數據，請按選擇鍵使查詢處于反顯，按確認鍵進入，屏幕顯示如下：記錄10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖七按“確認鍵”記錄號減一，顯示上一條記錄。按“存儲鍵”記錄號加一，顯示下一條記錄。按選擇鍵打印當前記錄。按復位鍵退出查詢。（9）如果儀器開機時顯示的時間不正確，可按選擇鍵使設置處反顯，按確認鍵進入，顯示如下：設置時間設置參數返回圖八按選擇鍵使設置時間反顯，按確認鍵進入下一界面：2009-12-2915：43：15圖九按選擇鍵進行修改，按確認鍵使光標后移，當光標到一項時，修改完成按確認鍵確認后時間開始變化，幾秒鐘后屏幕返返回圖八界面，選擇返回確認后回到圖三界面。五、儀器的成套性1、接地線成組電阻測試儀主機一臺 2、測 試 線 一套3、電 源 線 一條4、保 險 管（5A） 二只5、使用說明書 一本6、打 印 紙 兩卷7、接 地 線 一條8、合 格 證 一張9、保 修 卡 一張10、裝 箱 單 一張六、售后服務儀器自購買之日起一年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家

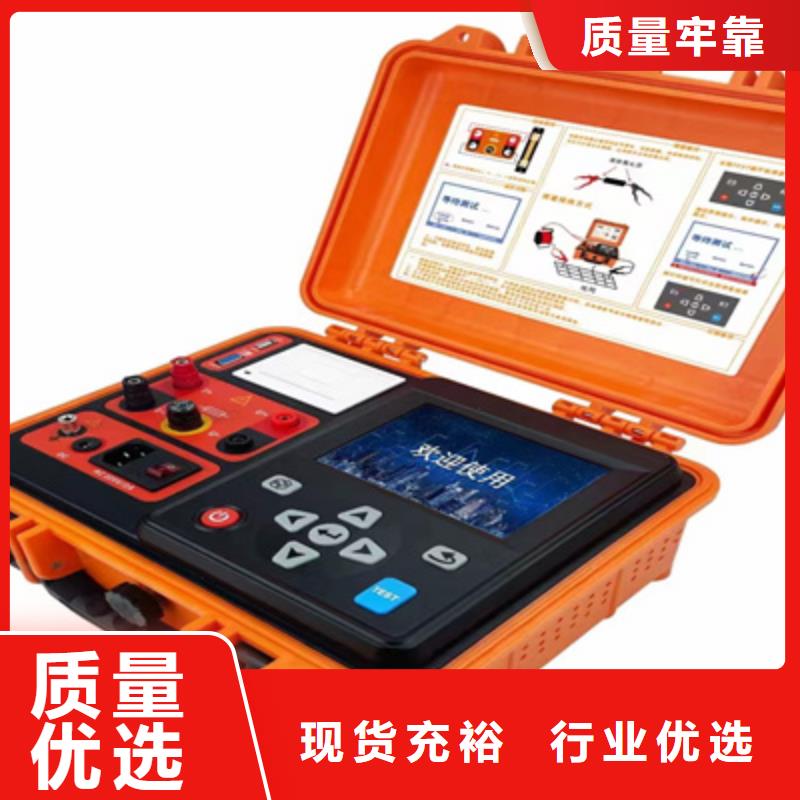

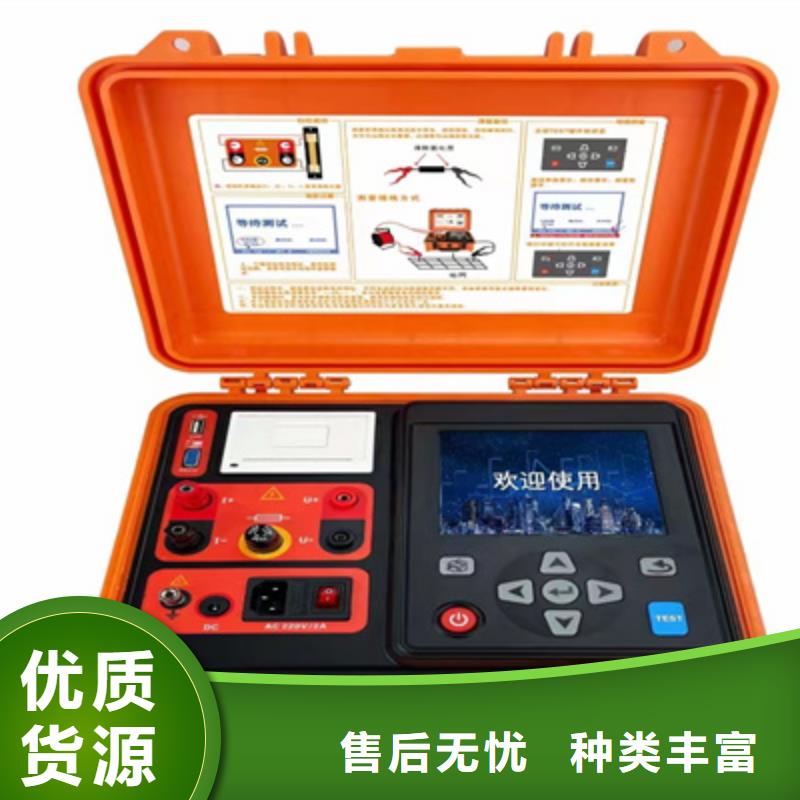

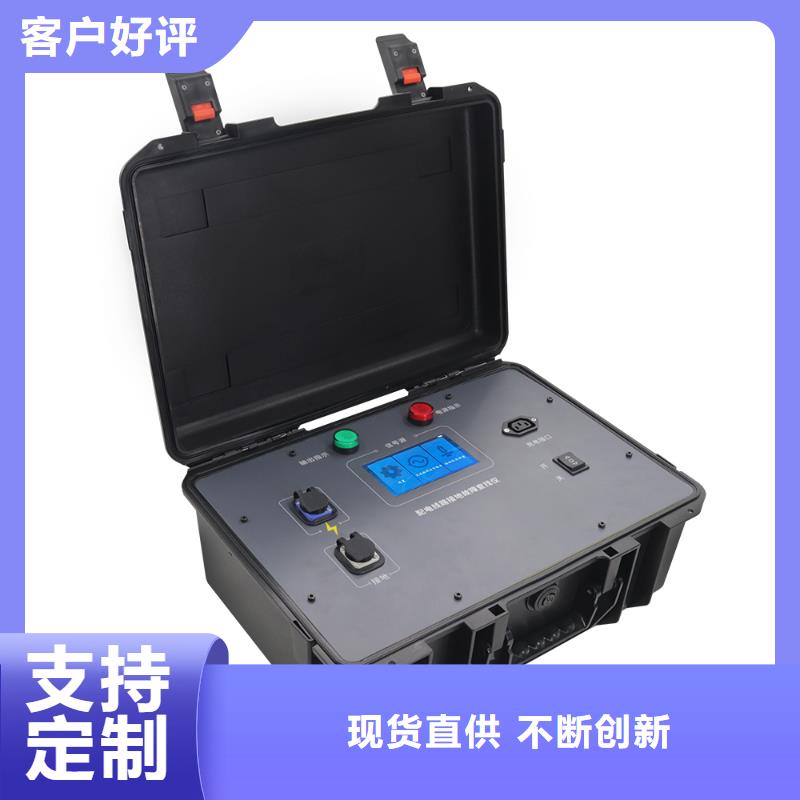

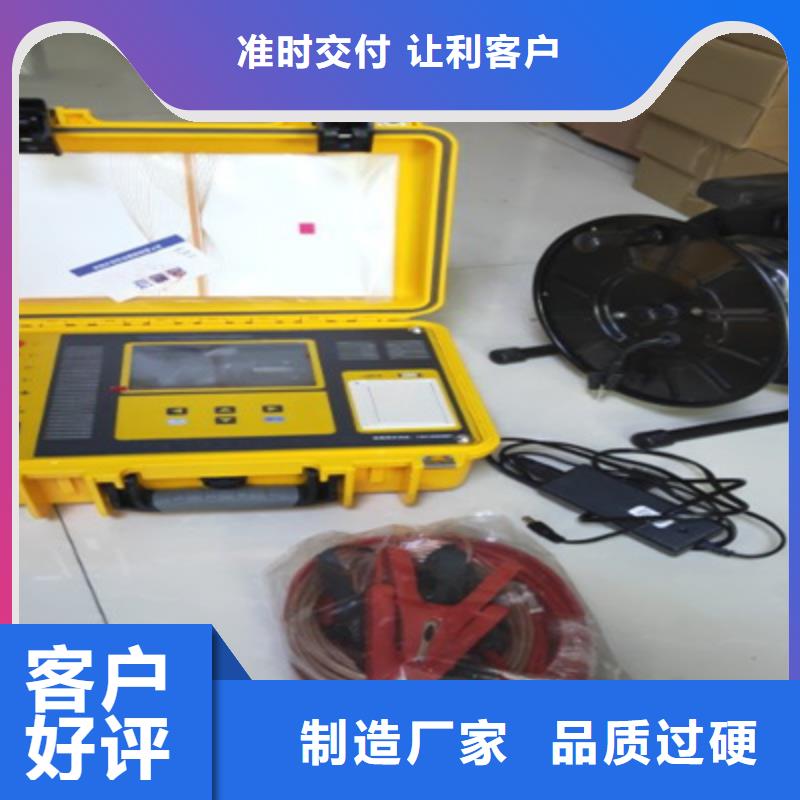

通遼接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，

<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家

通遼接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打印：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家
<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家

通遼接地導通測試儀TH-10A抗干擾接地導通測試儀主要用于接地裝置的電氣完整性測試，采用離散傅里葉展開技術，即諧波分析（FFT）及數字濾波實現抗干擾，保證在交流信號與直流信號疊加情況下準確分離出直流分量。運行變電站或電廠由于中性點零序電流在地網中的分布導致測試點之間工頻干擾電壓遠大于測試導通時的直流壓降，引起疊加導致測試結果偏大。在行標DL/T475-2017《接地裝置特性參數測量導則》將接地導通的判據由原標準限值0.2歐姆調整為現0.05歐姆標準限值，因此，傳統的單一功能的接地導通測試儀的測試結果由于工頻干擾電壓的影響導致測試數據往往偏大，不能準確對接地導通狀況進行判斷。本儀器內置交流干擾抑制器電路，通過數字濾波電路保證在較大交流信號中分離出微小直流信號，在交流干擾電壓信號與直流電壓測試信號之比為20:1的條件下仍可將直流信號準確分離測試，可有效解決運行變電站工頻干擾電壓對測試結果的影響。

通遼接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。

<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家

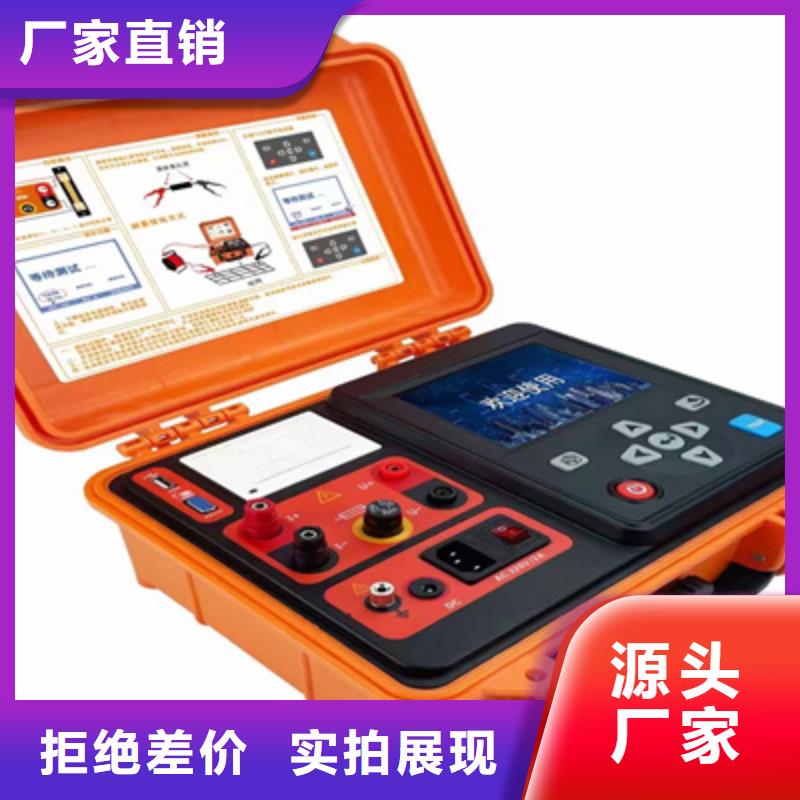

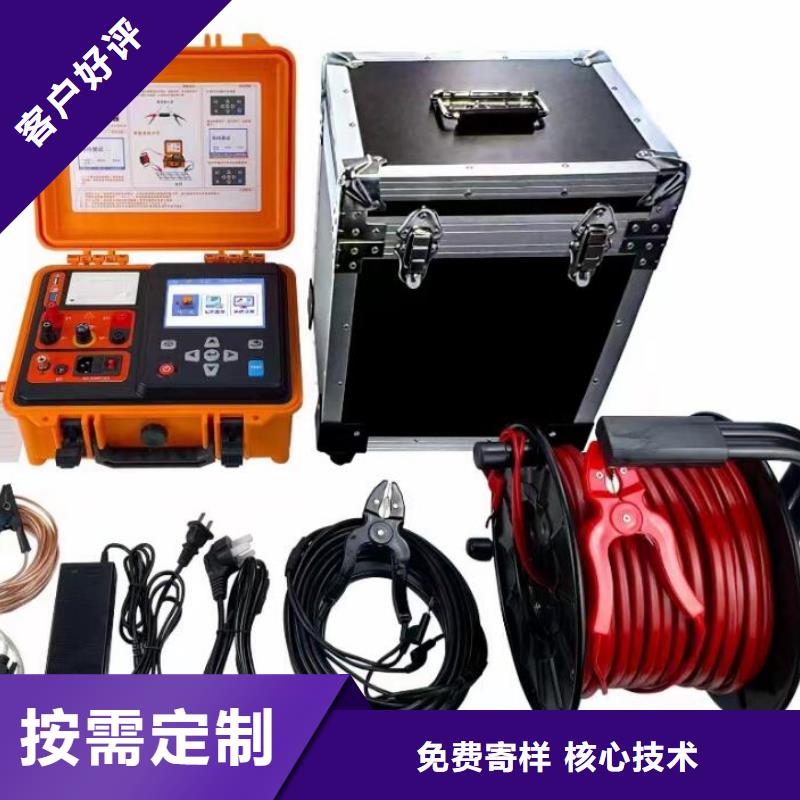

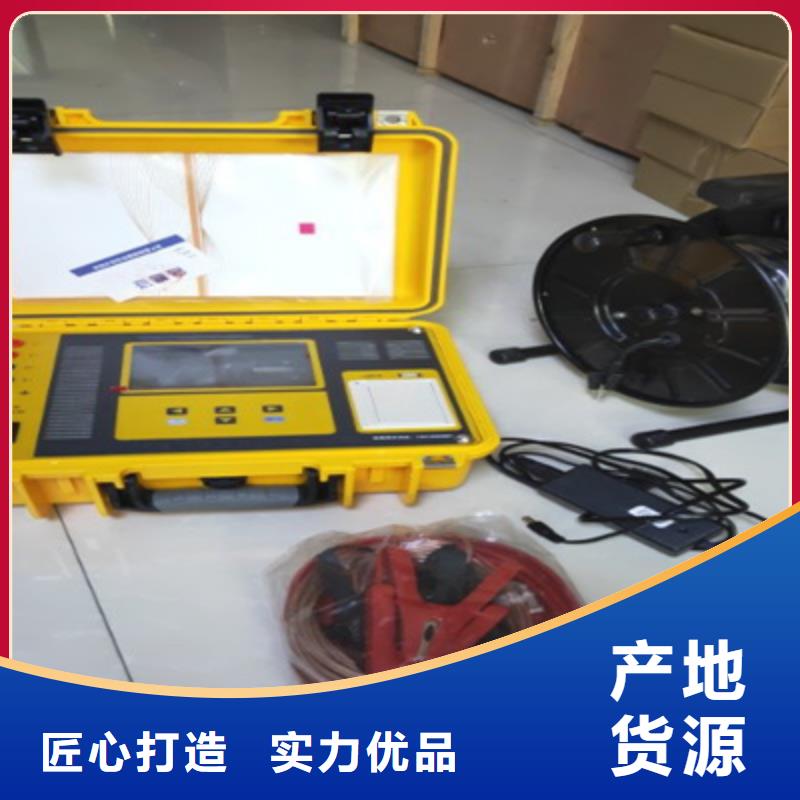

通遼接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，

<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家

通遼接地導通測試儀．數據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．數據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監

<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家
<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家

通遼接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。

<通遼>天正華意電氣設備有限公司 通遼批發智能型接地引下線導通測試儀_優質廠家 <通遼>天正華意電氣設備有限公司

通遼接地導通測試儀試驗接線試驗前將隨機配置的專用測試線取出，將紅色、黑色測試鉗線分別夾到連接到被測地網的兩根接地引下線上，加持后來回晃動測試鉗，以磨掉表面氧化層保證接觸良好。測試線另一端連接到儀器面板接線端子，如圖2。圖2 試驗接線2）儀器操作開機界面接地導通測試儀Ver：1.1電池：39.4V 正常2019-01-09 16:32圖3 開機界面電池電量充足時按下開機鍵，儀器屏幕點亮，并顯示如圖3所示界面。如發現電池電壓低于32V，或電池提示“低電”時，應使用隨機配置的專用充電器充電，充電操作請參閱“儀器維護”章節。對比度設置：開機界面下按“↑”可增加屏幕顯示的對比度，按“↓”可降低屏幕顯示的對比度，調整完畢按“F2”保存對比度設置。系統時間設置：開機界面下按“F1”鍵，配合“↑”鍵、“↓”鍵可調整反白區域數值，按“→”鍵或“←”鍵可切換反白區域的待調整位，調整完畢按“F2”保存系統時間設置。設置電流：10 A3）電流設置圖4 電流設置界面在開機界面下，按“確認”鍵，即可進入電流設置界面，此時按“↑”鍵或“↓”鍵可增加或降低試驗電流，可供設置電流選項在1A、5A、10A，可根據試品進行設置，見圖4。4）測試顯示界面實測電流：0.00A干擾電壓：0.00V電阻：0.0000mΩ按確認鍵進行測試圖5測試界面在設置完成并確認接線無誤后，按“確認”鍵即可進入測試界面，

通遼接地導通測試儀試驗接線試驗前將隨機配置的專用測試線取出，將紅色、黑色測試鉗線分別夾到連接到被測地網的兩根接地引下線上，加持后來回晃動測試鉗，以磨掉表面氧化層保證接觸良好。測試線另一端連接到儀器面板接線端子，如圖2。圖2 試驗接線2）儀器操作開機界面接地導通測試儀Ver：1.1電池：39.4V 正常2019-01-09 16:32圖3 開機界面電池電量充足時按下開機鍵，儀器屏幕點亮，并顯示如圖3所示界面。如發現電池電壓低于32V，或電池提示“低電”時，應使用隨機配置的專用充電器充電，充電操作請參閱“儀器維護”章節。對比度設置：開機界面下按“↑”可增加屏幕顯示的對比度，按“↓”可降低屏幕顯示的對比度，調整完畢按“F2”保存對比度設置。系統時間設置：開機界面下按“F1”鍵，配合“↑”鍵、“↓”鍵可調整反白區域數值，按“→”鍵或“←”鍵可切換反白區域的待調整位，調整完畢按“F2”保存系統時間設置。設置電流：10 A3）電流設置圖4 電流設置界面在開機界面下，按“確認”鍵，即可進入電流設置界面，此時按“↑”鍵或“↓”鍵可增加或降低試驗電流，可供設置電流選項在1A、5A、10A，可根據試品進行設置，見圖4。4）測試顯示界面實測電流：0.00A干擾電壓：0.00V電阻：0.0000mΩ按確認鍵進行測試圖5測試界面在設置完成并確認接線無誤后，按“確認”鍵即可進入測試界面，
