通遼雷電沖擊發生器 沖擊電壓發生器距離如下表所示：額定電壓(kV)主要技術參數5.1額定級電壓100kV，充電電流15A5.2輸出電壓波形5.2.1在不同額定電壓下 和一定負荷電容時，能產生±1.2/50μS雷電沖擊電壓全波。5.2電壓利用系數：在不同負荷電容配備一定的沖擊電容，產生1.2/50μS雷電沖擊電壓波，利用系數分別不小于0.85。雷電沖擊截波，利用系數分別不小于0.755.3使用持續時間：在2/3額定電壓以上每三分鐘充放電一次，可連續運行，在2/3額定電壓以下，每兩分鐘充放電一次，可連續運行。六、設備組成七、使用方法：準備工作選擇合適容量、電壓的電源。按本體三圍圖合理將設備安裝就位。按控制臺說明書正確接好每一根線。7.1.4接好設備的接地線，設備的接地線應相互相聯，終一點接地且應在本體附近，特別應注意的是接地線應采用銅皮相聯。開機前準備工作發生器各部分絕緣和球隙表面的灰塵、污垢、潮氣。將手動接地棒放到方便操作。3檢查控制測量系統且將控制、測量系統調整預置好(參照“控制臺說明書”)。重復查7項。5關閉試區大門及防護門。不充電，將裝置先動作一遍，查看動作是否靈活，接觸是否良好。調波方法沖擊電壓發生器雷電沖擊波空載(波頭電容兼電容分壓器約300PF)波形調試或帶被試品波形調試。檢查沖擊發生器充電裝置與本體及電容分壓器相連部份是否正確連接，各部位是否良好接地。根據波頭電容估算波頭電阻值和波尾阻值。7.3.1.3將估算合適的波頭電阻和波尾電阻接入本體。根據估測沖擊電壓波幅值，適當選擇沖擊電壓分壓器低壓臂電容，保證低壓臂電壓幅值不超過300V。在低壓情況下，對本體充電，充電到整定電壓與充電電壓相等時觸發本體對波頭電容放電，波頭時間偏短增加波頭電阻，半峰值時間偏短，增加波尾電阻，反之相反。沖擊電壓波形調節方法分析由于沖擊電壓測試設備中沖擊電容量一般是固定的，因此調整電壓波形只能采用調節電阻的方法。增加電阻阻值，電壓波形出現的情況是電壓峰值降低，波前時間變小，波尾時間變長減小電阻阻值，電壓波形出現的情況是電壓峰值增加，波前時間變大，波尾時間變短，反峰幅值變大。一般而言通過變化電阻阻值，影響較大的是電壓峰值；波頭和波尾時間略有影響，但是這種影響不是根本性的；?充電電壓：一般情況下，充電電壓不能超過電容器額定電壓；

<通遼>天正華意電氣設備有限公司

通遼雷電沖擊發生器 設備操作須知本設備為特殊的高電壓設備，為確保人身和設備正常運行，操作和使用此設備的人員都必須具有一定的高電壓知識和高電壓試驗技術，且懂得高電壓試驗的知識，在閱讀本說明書，熟悉該高壓電試驗設備后，看懂有關電路，根據要求準確調整好回路元件，方可進行試驗。?試驗進行前，將接地棒從發生器移開且把試區門關閉。合上主電源。?開始試驗時，如啟動后主電源無電，則檢查急停開關和連鎖開關；?按“開始試驗”按鈕打開接地裝置，有充電電流而沒有電壓，檢查是否在發生器上有不正常接地。?沖擊電壓發生器應用金屬網隔開，防止試品的暴裂，傷害人員。若要換調元件，需要用接地棒短接電容器，確保電容器上無剩余電荷。?放電電極定期清潔、更換。充電變壓器定期常規試驗。電容器需要定期測量電容量和介損。?進入本體區域，必須用接地桿將充電電容上的剩余電荷釋放，電容器連接端上均需要放電各點反復多次直至任何一段未見到明顯火花尤其要注意的是，檢查高壓部件時接地桿必須始終掛在需要檢查的位置上.?更換試品時將接地棒接觸到試品非接地端，確保人員接觸到的部位接地。?高電壓試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。?在整個實驗過程中，嚴謹操作人員遠離設備，時刻注意設備運行狀況。?有任何故障或異常現象，立即停止試驗，并做好異常現象記錄，聯系我們。?。7.維護須知1.日常維護程序a、應定期清潔。建議一周一次。b、檢查絕緣是否良好c、檢查電氣連接是否有不良。d、地線是否連接完好。e、檢查接線端子有無松動現象，各電氣連接接觸是否良好。2.長期停放時的維護保養措施長期停放時，應注意絕緣、防潮、防銹等；長期停放后重新使用，應對電氣性能進行檢測，尤其是絕緣和接地，合格后方可使用。

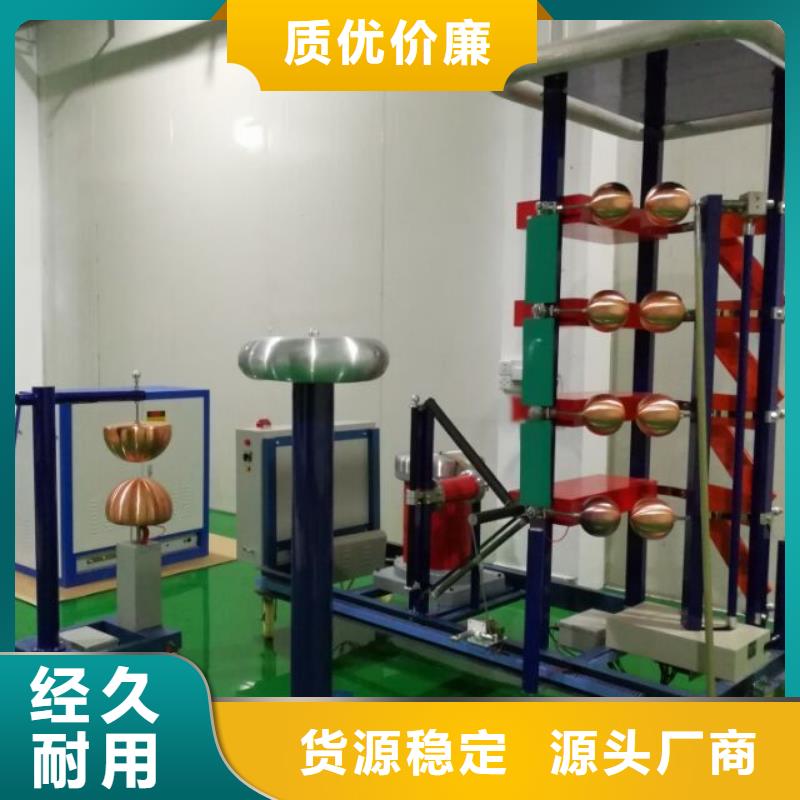

通遼雷電沖擊電壓發生器成套試驗裝置實力雄厚

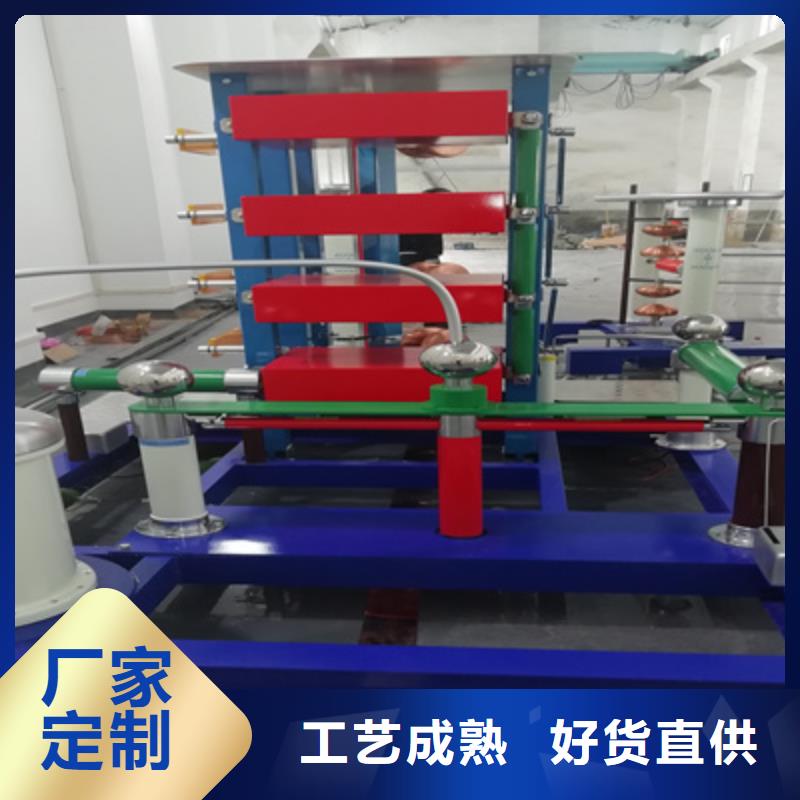

通遼雷電沖擊發生器主要部件充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/500mA的高壓整流硅堆反向耐壓200kV，平均電流0.5A，高壓整流硅堆安裝在充電變壓器旁：(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊恒流充電方式；(6)恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器，用100kV，400M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為4級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱4級塔式結構.每級包括2臺MWF75-2.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手動調節球隙 (4)單臺脈沖電容為20.05F，直流工作電壓75kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；(5)波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；

<通遼>天正華意電氣設備有限公司 通遼雷電沖擊電壓發生器成套試驗裝置實力雄厚

通遼雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4　（連線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正常現象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

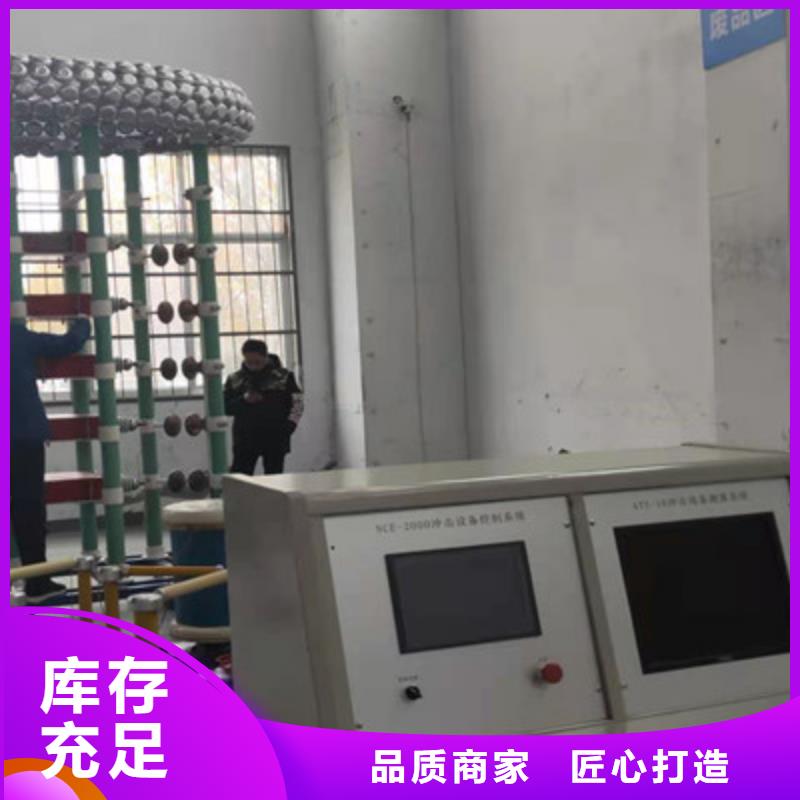

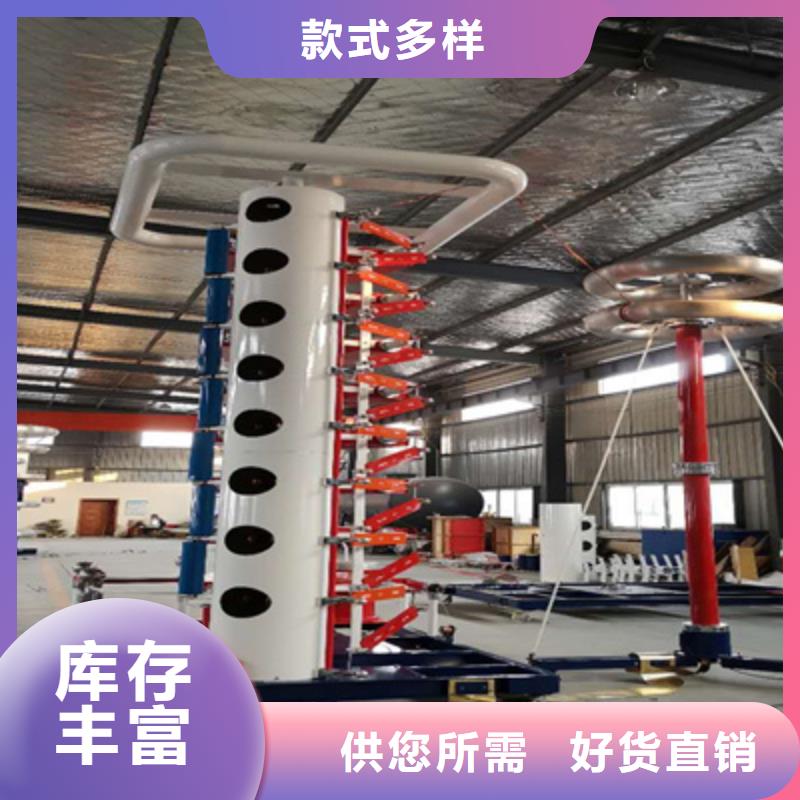

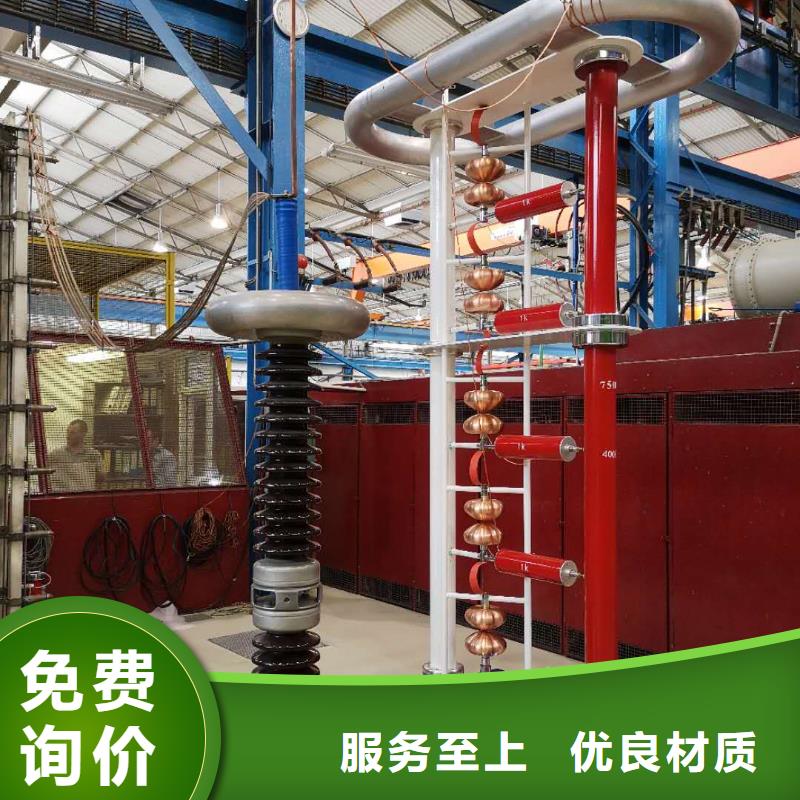

通遼雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體（Haefely結構）1、結構特點（含直流充電裝置） 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為18級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統：電容器的高壓端各有一套自動接地裝置（德國Highvolt公司技術），當停止充電或按下緊急按鈕時自動接地系啟動，發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式，充電電壓為100kV。手動、自動控制調壓，從零至150KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化裝置，外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。

通遼雷電沖擊電壓發生器成套試驗裝置實力雄厚

通遼雷電沖擊發生器 觸發球間隙調試在【參數設置】頁面中，點擊【球隙調試】進入觸發球間隙調試，該頁面總共包括3部分，觸發球狀態顯示、觸發球參數設置和觸發球控制設置。5.3.7.觸發球狀態顯示：右圖，以動畫的方式顯示當前觸發球檢測信號的位置、距離差和控制方式。?圖中“上下箭頭”為手動控制觸發球距離增大、減小。?“31.3mm”顯示的是當前參數下觸發球的距離。?“0 量值”該值顯示的是實際信號檢測到的數值，也就是我們所需要調試的值?“小值”“值”按鈕是用來將當前量程值寫入小位置，和位置。5.3.8.觸發球距離設置：右圖，將調試結果輸入在這里。?觸發球小位置：將觸發球運行至小距離處，記錄當前觸發球位置的量值，寫入【觸發球小距離位置】，或者將觸發球運行至小距離處后，點擊【寫入小位置】按鈕，數值自動記錄。?觸發球位置：將觸發球運行至距離處，記錄當前觸發球位置的量值，寫入【觸發球距離位置】，或者將觸發球運行至距離處后，點擊【寫入位置】按鈕，數值自動記錄。保存參數：調試結束后，點擊【保存】按鈕，保存調試結果。

<通遼>天正華意電氣設備有限公司

通遼雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

通遼雷電沖擊發生器 技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％，配20KVA變頻電源（輸入電壓127V，輸出電壓220V）8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

通遼雷電沖擊電壓發生器成套試驗裝置實力雄厚

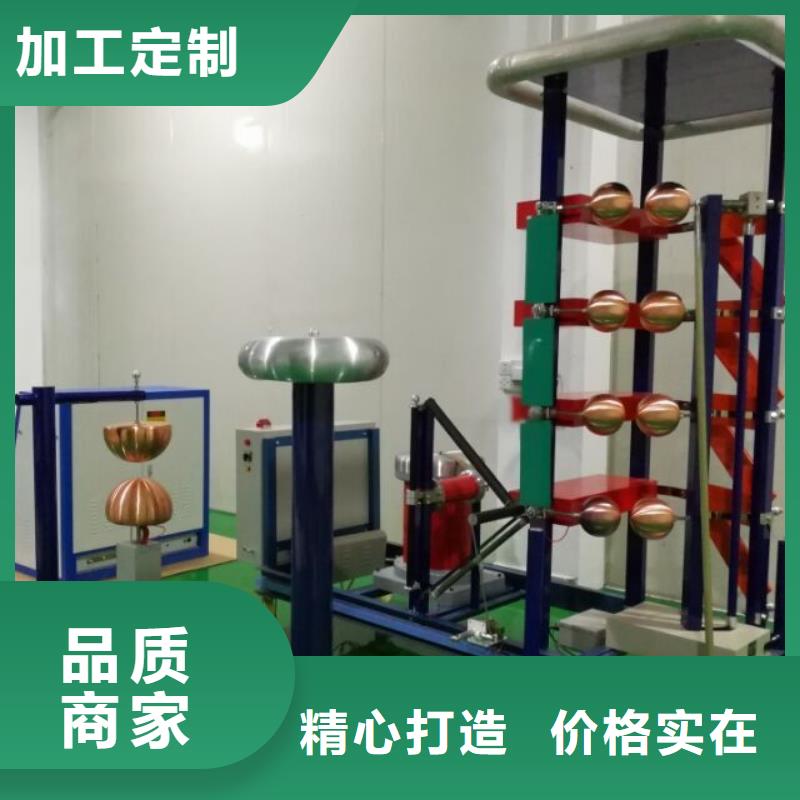

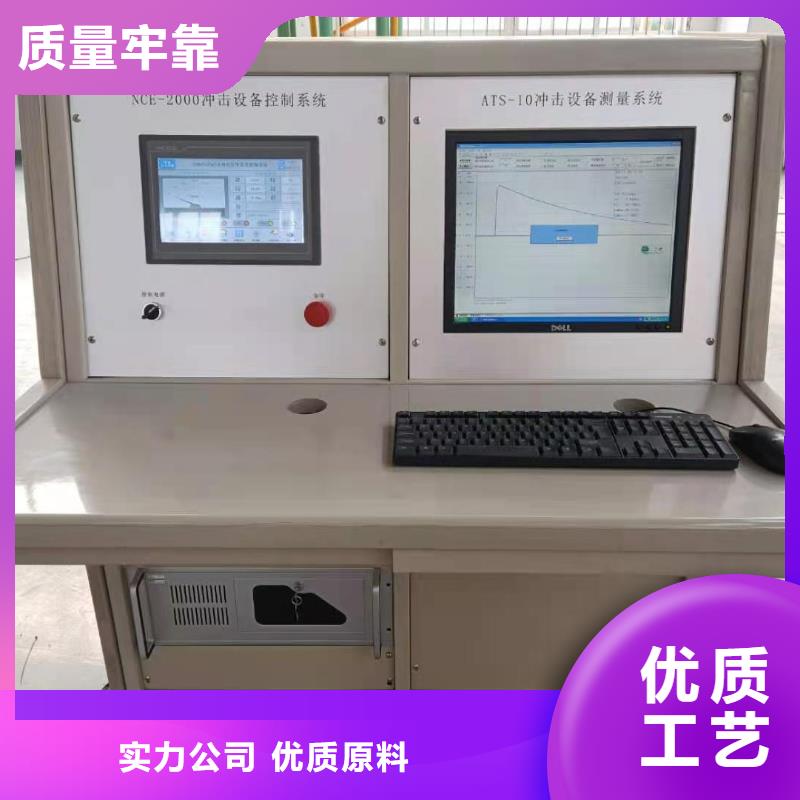

通遼雷電沖擊發生器 控制區主界面總共有5個按鈕，分別為“準備 “試驗開始”、“手動觸發”、“故障復位” 試驗參數”，其功能分別為：?準備： 開始試驗前，先設置試驗參數，檢查硬件回路，確定無誤后，按下備妥按鈕，表示準備完成。?試驗開始：系統處于停止狀態時，顯示“開始試驗”，當試驗開始后，顯示為“停止試驗”，按下可以停止正在進行的試驗。?手動觸發：手動觸發點火脈沖。?試驗參數：設置試驗常用參數，包括實驗流程，測試位置，系統設置等。?故障復位：當系統出現故障時，點擊后可以復位系統故障。5.3.試驗參數設置：在測試主頁面點擊【試驗參數】按鈕，進入實驗參數設置界面（圖7-3），可根據試驗要求設置測試流程，由系統自動進行測試。圖7-3 試驗參數設置5.3.1.沖擊試驗設置：?設定充電電壓：設置電容器的預期充電電壓，單位為kV（千伏）。可設置的充電電壓為0.5kV，額定充電電壓為100kV，不得超過100kV，設置精度為一位小數點（即100V）。不同波形電壓不同。?設定放電間隔：設置每次沖擊的間隔時間，單位秒（S）。?設定沖擊次數：在當前的極性下，總共自動沖擊的次數。?極性切換：單擊正極性按鈕，系統會切換到正極性，負極性是一樣操作方式。?完成設置：點擊觸摸按鈕【確認】，系統自動設置相關動作，并進入預備測試模式，保存設置參數，下次啟動頁面顯示為本次設置的參數。

---
