以下是:安徽省宿州市高壓開關測試儀,電纜故障測試儀優質工藝的產品參數
| 產品參數 |
|---|
| 產品價格 | 666/臺 |
|---|
| 發貨期限 | 1 |
|---|
| 供貨總量 | 1000 |
|---|
| 運費說明 | 含運費 |
|---|
| 小起訂 | 1 |
|---|
| 質量等級 | 0.05 |
|---|
| 是否廠家 | 是 |
|---|
| 產品材質 | 銅 |
|---|
| 產品品牌 | 青島天正華意電氣 |
|---|
| 產品規格 | 158 |
|---|
| 發貨城市 | 青島 |
|---|
| 產品產地 | 青島 |
|---|
| 加工定制 | 是 |
|---|
| 產品型號 | TH |
|---|
| 可售賣地 | 全國 |
|---|
| 產品重量 | 5 |
|---|
| 產品顏色 | 白 |
|---|
| 質保時間 | 3年 |
|---|
| 外形尺寸 | 158 |
|---|
| 適用領域 | 電力電氣 |
|---|
| 質量認證 | 9000 |
|---|
| 產品功率 | 6 |
|---|
| 工作溫度 | 45 |
|---|
| 范圍 | 高壓開關測試儀,電纜故障測試儀供應范圍覆蓋安徽省 合肥市、馬鞍山市、蚌埠市、黃山市、阜陽市、亳州市、六安市、巢湖市、銅陵市、淮北市、淮南市、蕪湖市、安慶市、滁州市、宿州市、宣城市、池州市 埇橋區、碭山縣、蕭縣、靈璧縣、泗縣等區域。 |
|---|
【天正華意】以匠心打造多元場景產品，涵蓋黃山電力電氣測試儀器、亳州直流電阻測試儀、淮南配電終端運維測試儀、安慶交直流試驗變壓器、宣城交流標準功率源、蕭縣超低頻高壓發生器、靈璧微機繼電保護測試儀等。高壓開關測試儀,電纜故障測試儀優質工藝,天正華意電氣設備(宿州市分公司)tianzh3611-6為您提供高壓開關測試儀,電纜故障測試儀優質工藝產品案例,聯系人:楊經理,供應服務范圍覆蓋:安徽省 合肥市、馬鞍山市、蚌埠市、黃山市、阜陽市、亳州市、六安市、巢湖市、銅陵市、淮北市、淮南市、蕪湖市、安慶市、滁州市、宿州市、宣城市、池州市 埇橋區、碭山縣、蕭縣、靈璧縣、泗縣。 安徽省,宿州市 宿州市，簡稱“蘄”，安徽省轄地級市，位于安徽省東北部，東、東北與宿遷和徐州接壤，南臨蚌埠，西至西北與淮北、商丘和菏澤相鄰，介于東經116°09′—118°10′、北緯33°18′—34°38′之間，總面積9939平方千米。截至2022年10月，宿州市轄1個區、4個縣。截至2022年末，宿州市常住人口530.0萬人。
文字描述雖好，但視頻更能直觀展示高壓開關測試儀,電纜故障測試儀優質工藝產品的每一處細節。
以下是:安徽宿州高壓開關測試儀,電纜故障測試儀優質工藝的圖文介紹
天正華意電氣設備(宿州市分公司)創建于2008年10月，廠家位于經濟繁華的平度市平安路2號，地理位置優越，交通十分便捷。廠家經過幾年來的艱苦創業與誠信經營，現擁有一套完善的生產【大電流發生器】管理體系與健全的銷售網絡。

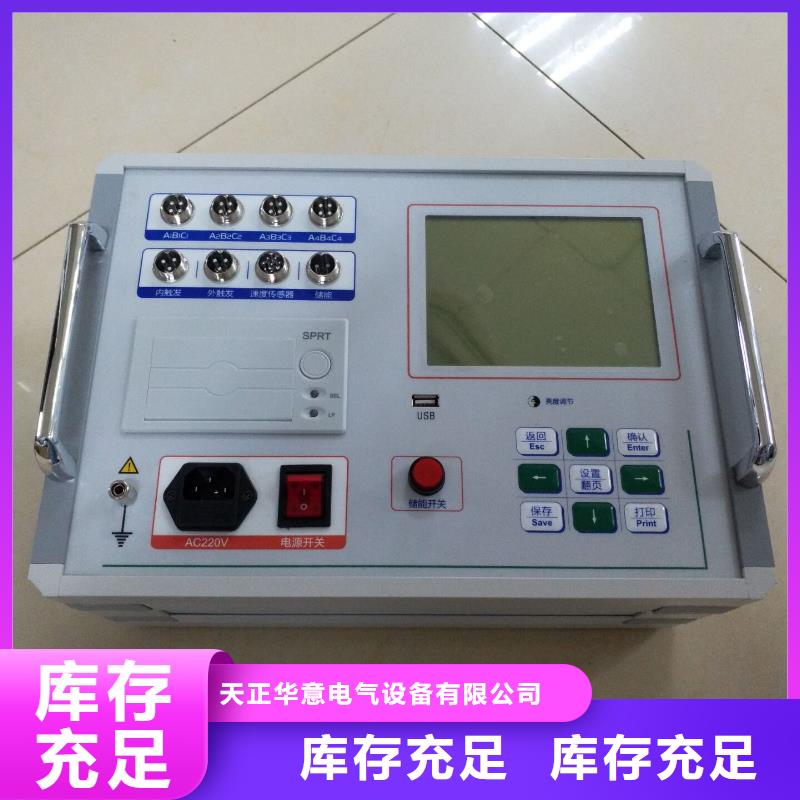

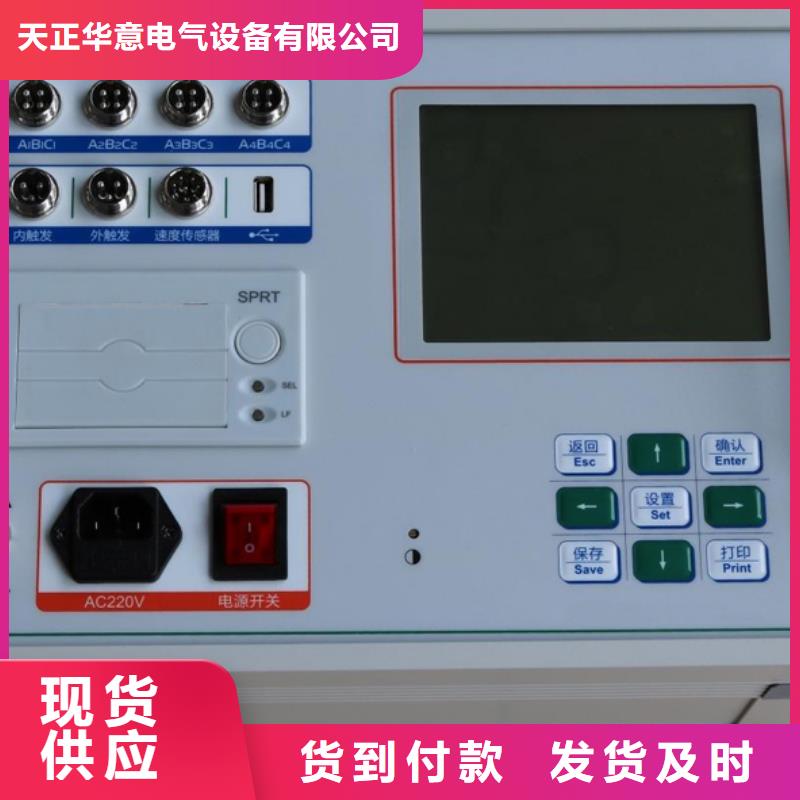

安徽宿州高壓開關測試儀石墨測試通訊接口：測量石墨開關觸頭斷路器專用。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機：現場打印所測量數據。觸摸彩色液晶屏：觸摸操作，參數設置、測量、數據等顯示。六、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方式：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）合閘電阻斷口接線示意圖：石墨斷路器接線示意圖：雙端接地測量法接線方式示意圖：6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭）, 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）
安徽宿州高壓開關測試儀外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度,確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：用連接件將角位移傳感器安裝在機構轉軸上,再用萬向節再固定。
高壓開關測試儀,電纜故障測試儀優質工藝_天正華意電氣設備(宿州市分公司),聯系人:楊經理,平度市平安路2號。
