唐山雷電沖擊發生器沖擊測量分析系統雷電沖擊測量分析軟件適用于對沖擊電壓試驗和沖擊電流試驗的雷擊波、操作波、方波等波形的波形時間、能量峰值等測量和分析。雷電 沖擊測量分析軟件為沖擊波形的測量提供了一個操作快捷，功能強大，科學嚴謹的數據分析環境。雷電沖擊測量分析軟件主要具有以下三大塊的功能：在線測量：與示波器相連接，分析沖擊電壓設備輸出到示波器的波形，并將分析結果和波形顯示在PC界面，同時分析數據和圖片可以保存在您的PC機上。生成試驗報告并打印；輔助功能：包括參數和注冊信息的備份，示波器的讀寫操作，數據文件的保存等。1.沖擊測量分析軟件操作方法1.1.打開計算機程序，如下圖所示，進入測量界面（如圖4-1），圖4-1 測量分析主界面在主頁面上包括4個部分，下拉菜單，操作快捷工具按鈕，波形顯示和信息狀態，下面分別進行介紹1.1.1.下拉菜單包括“參數設置”，“示波器”，“工具”和“退出”按鈕?參數設置：包括3個子菜單，用來設置系統參數，和實驗相關參數，使系統按照設定運行。?示波器：有“快速設置示波器”、“完全設置示波器”和“讀示波器”。主要用來對示波器的手動操作。?工具菜單（右圖）：主要是一些附加的處理波形和處理數據的功能，包括“數據庫處理”，保存波形，讀取示波器地址，讀入其他格式的數據文件，保存數據到Excel。?退出系統：點擊后系統退出。?右鍵菜單：在波形區域點擊鼠標右鍵，彈出右鍵菜單，主要可以對波形進行快速處理。1.1.2.工具欄：快速操作對波形的處理，及開始測試的控制（下圖）。1.1.3.波形顯示：占據整個屏幕90％以上的區域。可以顯示波形參數，可以進行類似于示波器的測量分析操作。1.1.4.狀態欄：顯示系統運行的狀態，以及保存數據的路徑。1.2.參數設置： 1.2.1.試驗參數：快捷鍵F1，設置與試驗相關的參數，圖4-2所示，包括“基本信息”嗎、和“試驗參數設置”兩部分。

<唐山>天正華意電氣設備有限公司

唐山雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數400kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為2000，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為：2000:1 刻度因數不確定度　Kε≤1％過沖：β≤20％部分響應時間：≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只，電流測量10KA；滿足上述測量的電流的要求，響應時間滿足國際規定的要求，配齊測量電纜一根；7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套；調波電感一套；調波電阻一套。1、配置調波是本體串聯并所需的連接件；2、調波電感、電阻、均采用固定的繞線方便替換，調波器件具有足夠發熱容量，電動力和良好的絕緣性能，結構緊湊和穩定的性能；

雷擊電壓發生器唐山

唐山雷電沖擊發生器控制系統技術參數 充電電壓整定范圍 15～150.0kV 充電電壓15～150.0kV充電電壓調節精度 1 ％充電電壓不穩定度 ＜ 1 ％充電時間設定范圍 30～900 S充電時間調節精度1 S報警延時2 S沖擊試驗次數設定范圍 0～99 次沖擊試驗次數調節精度 1次輸入電源電壓 220 VAC±10％輸出交流電壓 0～220 VAC(連續)輸出交流電流 0～30 A雙屏蔽測量電纜九、技術培訓及技術資料1．安排2～3人進行操作和設備維護培訓2．設備操作說明書，平面布置圖，電氣控制圖，電器原理圖，控制系統編程方法，維修保養手冊，裝箱單、產品質量保，產品、合格證明，外購件的合格證等有關資料。十、驗收培訓與售后服務1、驗收供方應派代表與需方共同在現場對設備進行開箱驗收；驗收項目和標準參照相關條款，如果需方和供方對驗收結果存在分歧，應本著友好協商的原則解決。2、培訓供方提供一次的免費現場試驗及培訓。3、售后服務該套設備在出廠時，由供需雙方在供方單位完成出廠驗收試驗，經驗收合格后，才允許發貨。供方負責對該試驗裝置免費全保修一年(從驗收合格之日算起)，并進行終身維修服務。保修期內負責免費檢查、更換損壞的零部件，保修期外維修服務只收取維修成本費用。在接到需方需要售后服務的電話或傳真后，供方應實行快速技術響應服務；如果必須到現場才能解決的問題，供方應保證在24小時內抵達。特殊情況下供方無償提供自用設備為用戶服務。根據需方需要，將長期免費提供版本的測量分析軟件；終身技術支持。

<唐山>天正華意電氣設備有限公司

唐山雷電沖擊發生器 故障信息：1. 當前充電電壓大于設定電壓的10％：1.1檢查直流分壓器的高壓端與低壓端的連接是否可靠連接；1.2檢查直流分壓器的BNC插頭是否可靠連接，重新插拔一次；2. 急停按下，請旋開按鈕：2.1該信息表示急停按鈕按下，設備處于待機狀態，若要重新啟動設備，請先旋開急停按鈕；3. 實驗過程中，接地閉合：3.1檢查接地打開到位的傳感器在接地打開的時候是否能夠可靠地檢測到信號。若接地打開到位時，傳感器沒有亮或者介于亮和不亮之間，請調整該傳感器與鐵塊之間的距離，使之可靠感應到信號；4. 合閘命令發出3s后，接地沒有打開到位：4.1 檢查對應的接地電磁鐵有沒有打開這個動作，若沒有，則檢查控制信號有沒有輸出；若有，則按照第3條方法檢查。5. 門聯鎖接地棒未到位：5.1 檢查門是否關好，接地棒是否放置在指定的位置。5.2 檢查行程開關的信號是否有效，按下開關，人機界面上對應的指示燈會亮。6. 原邊過流：6.1 檢查過流繼電器與電流互感器的整定值是否正確（不同的設備對應的值不一樣，請在專業人員指示下進行檢查）6.2 按下“故障復位”按鈕，恢復初始狀態。7. 原邊過壓：7.1 檢查過壓繼電器與電壓互感器的整定值是否正確（不同的設備對應的值不一樣，請在專業人員指示下進行檢查）7.2 按下“故障復位”按鈕，恢復初始狀態。8． 若以上處理方案沒有解決問題，請聯系相關客服。

唐山雷電沖擊發生器信號分析設置頁面?波形分析設置：多可以顯示4個通道波形，根據示波器的不同有所差異。?探頭倍數：根據實際探頭的倍數關系，設置示波器，這樣在示波器顯示中可以顯示為實際值，負責可能出現波形顯示不完全等問題。?濾波方式：數字濾波是進行軟件多點平均濾波。?波形方向：設置系統在正充電時，出現的波形方向，與系統的結構有關，?波形類型：可以選擇為電流波形或者電壓波形，波形的參數將自動根據波形類型進行匹配。?偏置計算：是否對波形進行去偏置操作。?采樣比：即設置系統的分流比（V/A）或者分壓比。?設置完成后點擊確認保存參數。1.3.波形測量分析：基本的測量分析均可以在工具欄內通過點擊快捷按鈕進行選擇，通過鼠標簡單的拖拽波形達到測量的目的。圖4-5 測量界面1.3.1.時間測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.2.幅值測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.3.波形峰值點測：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-6中測量時間光標變為該通道波形顏色，當鼠標在波形界面上移動的時候光標會隨動鼠標的移動而移動，光標與波形的焦點也隨光標的移動沿波形滑動，在某處點擊后，即可卻請改點為值（小值）點，并且會在幅值參數處出現“Manu.”字樣，表示該值為手動測量的值。1.3.4.放大縮小：點擊工具欄快捷按鈕后，鼠標變為“十字標”，在界面上托動十字鼠標，劃出一個矩形區域，松開鼠標后，該區域將被放大至整個界面顯示。1.3.5.通道選擇：點擊工具欄快捷按鈕后，可以選中或者取消顯示該通道，伴隨著將是所有參數將不再顯示。1.3.6.查看歷史記錄：點擊工具欄快捷按鈕后，可以打開或者關閉數據庫記錄。

<唐山>天正華意電氣設備有限公司 雷擊電壓發生器唐山

唐山雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

<唐山>天正華意電氣設備有限公司

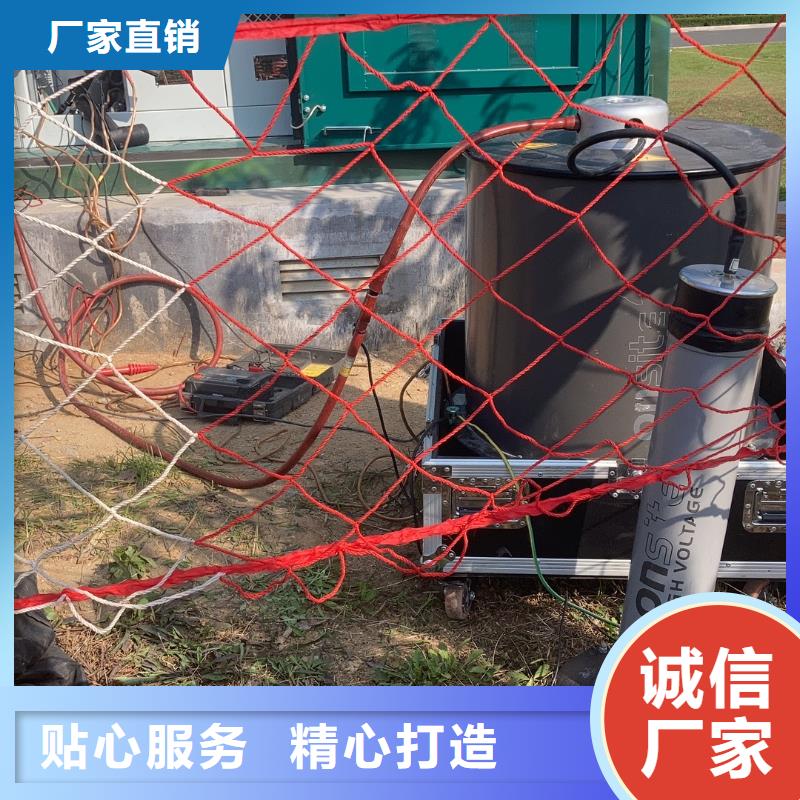

唐山雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖10所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正常現象，如表面電暈、放電等。

唐山雷電沖擊發生器采用直流電阻分壓器測量充電電壓，充電電壓值由控制器的液晶顯示屏實時指示，同時也作為自動充電的反饋信號。5.9 ICM控制器可實現手動控制、自動控制及程序控制。主要測控功能:測量顯示量：直流充電電壓球距距離狀態顯示量：充電主電源接觸器的合切狀態接地裝置的投切狀態發生器充電電壓極性狀態 控 制：控制功能具有手動、自動和程序控制功能，各層次功能相對獨立。采用可控硅調壓方式，具有充電電壓反饋測量系統。采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。液晶面板可指示沖擊發生器的充電電壓及充電過程，精度為1％。可由液晶面板直接輸入充電電壓和充電時間。具有充電異常保護功能，可自動或手動發出觸發設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程可自動或手動響警鈴報警保護及聯鎖：充電過電流保護 充電過電壓保護 充電異常保護 試區門開關連鎖 接地機構連鎖 極性轉換連鎖 電容擊穿保護操作提示：具備各種操作提示畫面，當系統出錯或操作不當時回彈出相應的提示畫面

<唐山>天正華意電氣設備有限公司 雷擊電壓發生器唐山

唐山雷電沖擊發生器動作控制能夠手動或自動控制放電球距跟蹤充電電壓，并顯示放電球距值；控制本體自動接地；沖擊次數預置、極性自動換接等功能；控制并顯示截波球距。（2）充電控制充電電壓充電速度充電極性直接由界面輸入設定；系統自動跟蹤設定電壓下的球隙跟蹤。充電方式采用可控硅調壓方式恒流充電。能夠自動控制沖擊電壓發生器的充電過程，可以根據試驗要求，調節充電電壓和充電時間，并顯示充電電壓值；可控硅調壓方式較之傳統的調壓器調壓方式，具有體積小，響應速度快，控制精度高。充電穩定度0.3％，充電速度可調。采用自控方式充電時能使充電電壓按所需的充電曲線上升，自動穩定在預先整定的充電電壓值上，從而保證了充電的均勻性、重復性和試驗結果的準確性。（3）觸發控制采用高性能的點火脈沖放大器，能夠產生大于15kV/100nS的脈沖電壓，確保沖擊設備點火可靠，同步放電穩定。截波延時方式采用LC延時回路，可方便地獲得2～6μS的截波觸發延時，穩定性好，精度高，截斷分散性小于0.1μS，點火脈沖延時可調范圍：0～9.9μS。（4）聯鎖控制整個系統具有完善的警燈、警鈴等試驗區的報警功能和控制接口；具有自動接地和接地與系統聯鎖，過流和過壓保護功能；緊急停止功能。（5）擴展功能能與其它計算機通過串口進行通訊和數據交換；

唐山雷電沖擊發生器信號分析設置頁面?波形分析設置：多可以顯示4個通道波形，根據示波器的不同有所差異。?探頭倍數：根據實際探頭的倍數關系，設置示波器，這樣在示波器顯示中可以顯示為實際值，負責可能出現波形顯示不完全等問題。?濾波方式：數字濾波是進行軟件多點平均濾波。?波形方向：設置系統在正充電時，出現的波形方向，與系統的結構有關，?波形類型：可以選擇為電流波形或者電壓波形，波形的參數將自動根據波形類型進行匹配。?偏置計算：是否對波形進行去偏置操作。?采樣比：即設置系統的分流比（V/A）或者分壓比。?設置完成后點擊確認保存參數。1.3.波形測量分析：基本的測量分析均可以在工具欄內通過點擊快捷按鈕進行選擇，通過鼠標簡單的拖拽波形達到測量的目的。圖4-5 測量界面1.3.1.時間測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.2.幅值測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.3.波形峰值點測：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-6中測量時間光標變為該通道波形顏色，當鼠標在波形界面上移動的時候光標會隨動鼠標的移動而移動，光標與波形的焦點也隨光標的移動沿波形滑動，在某處點擊后，即可卻請改點為值（小值）點，并且會在幅值參數處出現“Manu.”字樣，表示該值為手動測量的值。1.3.4.放大縮小：點擊工具欄快捷按鈕后，鼠標變為“十字標”，在界面上托動十字鼠標，劃出一個矩形區域，松開鼠標后，該區域將被放大至整個界面顯示。1.3.5.通道選擇：點擊工具欄快捷按鈕后，可以選中或者取消顯示該通道，伴隨著將是所有參數將不再顯示。1.3.6.查看歷史記錄：點擊工具欄快捷按鈕后，可以打開或者關閉數據庫記錄。

---
