唐山塑料土工格柵規格

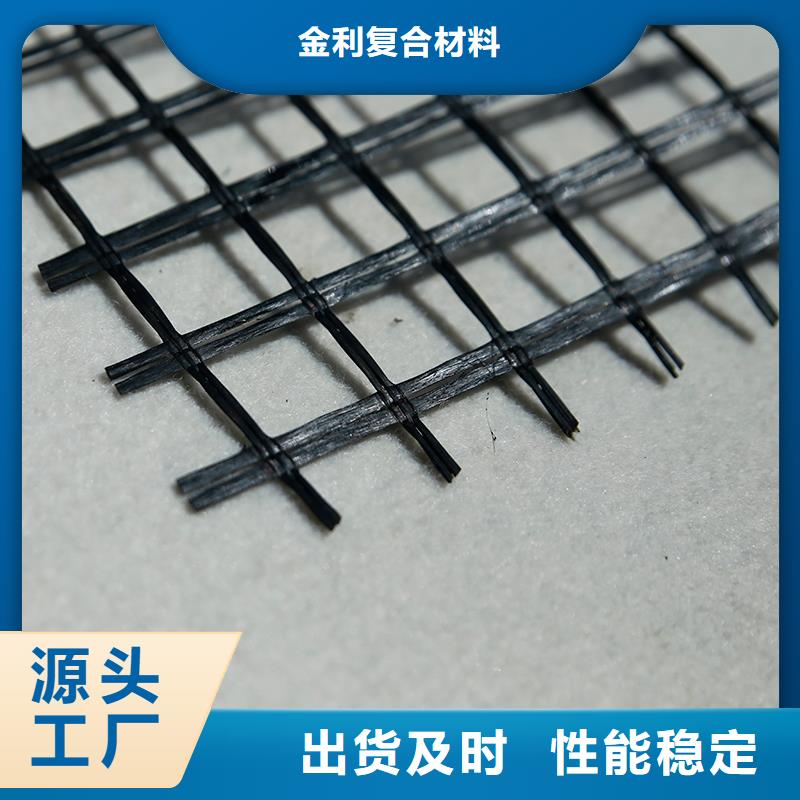

唐山鋼塑土工格柵 唐山鋼塑土工格柵以高強鋼絲（或其他纖維），經特殊處理，與聚乙烯（PE），并添加其他助劑，通過擠出使之成為復合型高強抗拉條帶，且表面有粗糙壓紋，則為高強加筋土工帶。由此單帶，經縱、橫按一定間距編制或夾合排列，采用特殊強化粘接的熔焊技術焊接其交接點而成型，則為加筋唐山土工格柵。 （一）唐山鋼塑唐山土工格柵的工程作用： 1、強度大、蠕變小、適應各類環境土壤，完全可以滿足高等級公路中的高大擋墻使用。 2、能有效的提高加筋承載面的嵌鎖、咬合作用、極大程度的增強地基的承載力、有效的約束土體的側向位移，增強地基穩固性能。 3、與傳統格柵相比更具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。 4、更適應于深海作業、堤岸加固，從根本上解決了其他材料做石籠因長期受海水沖蝕而造成的強度低、耐腐蝕性能差、使用壽命短等技術難題。 5、能有效的避免在施工過程中被機具碾壓、破壞而造成的施工損傷 （二）唐山鋼塑唐山土工格柵在工程的適用范圍 公路、鐵路、橋臺、引道、碼頭、水壩、渣場等的軟土地基加固、擋墻和路面抗裂工程等。三、玻璃纖維唐山土工格柵 玻璃纖維唐山土工格柵是以玻璃纖維為材質，采用一定的編織工藝制成的網狀結構材料，為保護玻璃纖維、提高整體使用性能，經過特殊的涂復處理工藝而成的土工復合材料。玻璃纖維的主要成份是：氧化硅、是無機材料，其理化性能極具穩定，并具有強度大、模量高，很高的耐磨性和優異的對寒性，無長期蠕變；熱穩定性好；網狀結構使集料嵌鎖和限制；提高瀝青混合料的承重能力。因表面涂有特殊的改性瀝青使其具有兩重的復合性能，極大地提高了唐山土工格柵的耐磨性及剪切能力。 （一）玻璃纖維唐山土工格柵的工程性能： 1、抗拉強度極高，延伸率很低；抗拉強度能達到100 kN/m，斷裂延伸率為3％左右。 2、沒有長期蠕變性；玻琉纖維格柵不發生蠕變，這保證產品能夠長期使用。 3、高溫穩定性：玻璃纖維格柵熔點在1 000℃以上，在160℃熱鋪瀝青混凝土上不受任何影響。 4、與路面混合料具有很好的相容性：玻璃纖維唐山土工格柵經表面有機涂層處理以后與混凝土混合料有機物具有很好的相容性，特別是瀝青材料，從而改善了玻璃纖維唐山土工格柵不耐磨、不耐折的缺點。 5、化學穩定性：經過特殊處理后，玻璃纖維格柵能防止各類化學侵蝕，抵抗生物侵蝕和氣候變化。 6、嵌鎖和限制作用：瀝青混凝土混合料穿過玻璃纖維土工結構，形成了復合嵌鎖結構。這種限制能夠阻止混凝土混合料的運動，使瀝青混凝土混合料可以得到更好的壓實，獲取更大的承載力，并且能夠提高傳遞荷載能力，減少變形，增強瀝青混凝土路面。將其變為一整體結構，猶如混凝土中加入鋼筋一樣，具有良好的結構強度，在道路罩面中起到骨架作用。

唐山鋼塑唐山土工格柵在軟土地基的處理質量直接影響到路基的基礎承載力，也是保證道路建成后、運營的關鍵。軟基處理在道路工程中比較常見，軟基處理方法也很多。通過對前人研究成果的學習，本文即是以某市北圍堤公路為例，分析軟土地基處理在公路施工中的應用 一、公路軟基處理方法 （一）淤泥層厚度較小的路段：唐山土工格柵＋山皮石＋唐山土工格柵＋改良土的方法。淤泥上有50~80cm亞粘性土，具有一定的穩定性，且淤泥厚度在1~2米之間，地面積水較易排除，因此采用唐山土工格柵＋山皮土＋改良土的措施。由于地下水位高，該公路沿線的軟土水穩性差，浸水時承載力很低，唐山土工格柵和山皮土配合可以提高路基填料的水穩性，還可減弱地下水的毛細作用對路基產生不良影響。 （二）地處鹽池中，池中淤泥較厚，且水位較高路段：拋石擠淤＋唐山土工格柵＋改良土。淤泥厚在2~3米之間，排水困難也無法清淤采用措施是拋石擠淤＋唐山土工格柵＋改良土同時加寬水面線以下的路堤寬度，這樣處理可以提高路基的整體穩定性并有效控制路基沉降。 二、公路軟基處理施工技術 （一）軟土地基處理前應完成以下工作： 軟基處治施工前，應完成以下工作: 1、收集并熟悉有關施工圖、工程地質報告、土工實驗報告和地下管線、構造物的布設等資料； 2、編制施工組織設計或施工大綱； 3、原材料、半成品、成品的檢驗； 4、施工機械設備的調試； 總之，在施工中應遵循“按圖施工”的原則和“邊觀察、邊分析”的方法，做到經濟、可行、、創新并有利于環保。 （二）公路軟基處理技術 1、淤泥層厚度較小的路段 淤泥層厚度較小的路段 施工主要機具：灰土拌和機、挖掘機、裝載機、振動壓路機、雙鋼振動壓路機、三輪壓路機、平地機、濕地推土機。 施工方法： （1）清表：將原地面整平，蘆根及腐殖土，并棄運。 （2）測量放線：進行中線測量，并根據中線、設計圖表、施工工藝測定出路基坡腳及兩側邊溝、路基邊線位置。 （3）鋪筑 層唐山土工格柵：將唐山土工格柵由一側沿挖好的溝壁向另一側橫向鋪設，唐山土工格柵搭接處不小于20cm，且沿搭接處方向采用22號鉛絲綁扎，待鋪筑完后用進行排壓整平。鋪設范圍按設計寬度進行控制。 （4）山皮土填筑：用裝載機、推土機并配以挖掘機進行倒運、鋪筑，鋪筑厚度控制在50cm以內。山皮土填筑過程中嚴格進行高程控制。在山皮土鋪筑完、整平后，采用壓路機按操作規程進行碾壓。碾壓至山皮土上無明顯輪跡，達到設計要求。 （5）鋪筑第二層唐山土工格柵：首先根據放樣位置將唐山土工格柵在預留出上包量的前提下，由一側向另一側橫向鋪設，其搭接及綁扎等同于 層唐山土工格柵的施工方法，然后用壓路機進行碾壓整平。 （6）填筑 層改良土：（a）事先將石灰、土進行化驗分析，并對改良土按配合比進行標準擊實試驗。根據其配合比于取土點進行灰土拌合，拌合現場嚴格控制鋪土、鋪灰厚度及灰土的含水量。施工過程中嚴格控制厚度、寬度、壓實度等技術指標。（b）首層填筑厚度為50cm，施工中嚴格控制鋪筑厚度及寬度，嚴格按設計要求進行找平碾壓，其壓實標準控制在85％以上（首層表面下20cm內檢測壓實度），壓實后及時檢測，達到設計要求后方可進行第二層改良土鋪筑。第二層改良土填筑厚度為30cm，其施工方法及檢驗程序同首層改良土施工，其壓實度標準控制在90％以上；第三層改良土填筑厚度為20cm，其施工方法及檢驗程序同首層改良土施工，其壓實度標準控制在90％以上。 （7）鋪筑第三層唐山土工格柵：除不預留包裹量外，其它等同于第二層唐山土工格柵。 （8）填筑第二層改良土：等同于 層改良土的施工方法，填筑厚度由第三層唐山土工格柵至路面結構層。 2、唐山土工格柵（關鍵工序）： 施工中應注意事項有： （1）鋪設唐山土工格柵時，應注意均勻、平整。在斜坡上施工時，應保持一定松緊度以避免石塊使其變形超出聚合材料的彈性極限。 （2）鋪設唐山土工格柵時，應注意端頭的位置和錨固。 （3）鋪設的關鍵是保證連續性，不使其出現扭曲、折皺、重疊，并要特別注意避免過量拉伸以避免超過其強度和變形的極限產生破壞或撕裂、局部頂破等。 （4）為保證唐山土工格柵的整體性，施工中必須注意唐山土工格柵的連接，常用的有搭接法與縫接法，縫接法又分對面縫與折疊縫兩種接法。 質量標準： （1）基本要求：唐山土工格柵質量符合設計要求，在平整的下承層上全斷面鋪設，唐山土工格柵應拉直平順，緊貼下承層；錨固端施工符合設計要求；接縫搭接粘合強度符合要求；上下層唐山土工格柵的搭接應交替錯開。 （2）實測項目：唐山土工格柵鋪設允許偏差 唐山土工格柵鋪設允許偏差 表1　　3、鹽池，池中淤泥較厚，且水位較高路段： （1）施工機具：挖掘機，裝載機，振動壓路機，三輪壓路機，濕地推土機等。 （3）施工方法：拋石擠淤與路基填筑。 ①池中淤泥較厚，且水位較高，常年積水且排水困難，采用措施是拋填片石，片石不宜小于30cm，拋填時，自中線向兩側展開，橫坡陡于1：10時，自同向低處展開拋填。使淤泥向兩邊擠出，片石拋出水面后應用小石塊填塞墊平，以重型壓路機輾壓，其上鋪反濾層，再進行填土。 ②首先根據設計拋石底腳，用竹竿明確坡角位置，然后由原有路往東用挖掘機配合濕地推土機由淤泥邊部向深處一級一級填筑，石塊規格控制在30cm左右，嚴禁出現石塊過大及腐殖石塊，待拋石頂面高出水面或淤泥頂面20cm后填筑石屑進行初步找平，然后用采用50T振動壓路機碾壓，以利于將淤泥徹底擠出。 ③片石填筑完成后及時檢測填筑高度、寬度及壓實情況，自檢合格后方可進行下一道6％改良土工序的施工。同時根據設計要求于 步改良土完工后進行彎沉檢驗。

唐山土工格柵的鋪設方法（1）錨固法 不帶自粘膠的玻璃纖維土工格柵增強瀝青混凝土路面和防止路面與路面反射裂縫，可采用錨固法施工，但宜先鋪設玻纖土工格柵，再灑布熱瀝青作粘曾油，施工人員必須戴手套，施工方法如下： a.粘層油選用AH-70或AH-90重油熱瀝青，粘層油的規格及質量應符合《公路瀝青路面施工技術規范》JTJ032-94，采用專用車輛噴灑。粘層油每平方米用量約0.4kg-0.6kg。 b.鋪設玻璃纖維土工格柵時，應保持鋪設平順，拉緊，橫向搭接長度宜為50-100mm，縱向搭接長度 宜為150-200mm，并根據攤鋪方向，將后一端壓在前一端之下。 c.用膠輪壓路機碾壓。 d. 50?0?.3mm的固定鐵皮，要求平整不翹角，周邊宜倒角處理，2英寸鋼釘（優質水泥釘） e 釘子固定法鋪設玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或射槍射入。再將格柵縱向拉緊時玻纖橫向均處于挺直張緊狀態。 f.釘子固定時，格柵搭接距離為：縱向接頭搭接距離不小于15cm，橫向搭接距離不小于5cm。縱向搭接應根據瀝青攤鋪方向將前一幅置于后一幅之上。 g.固定時不能將釘子釘玻纖上，也不能用錘子直接敲擊玻纖。固定后如發現釘子斷裂或鐵皮松動，則需予重新固定。 h.為防止施工車輛的輪胎將玻纖格柵和粘油粘起來。和瀝青混凝土攤鋪機機輪打滑的現象，應在粘層油表面撒石屑，石屑用量為3m3/1000m2-5m3/1000m2。 i.大氣溫度低于10攝氏度或路面潮濕時不得施工。 j.瀝青面層施工方法與普通瀝青路面面層施工方法一致，但應注意施工車輛不得在玻纖格柵表面表面急轉彎，急剎車。 (2）自粘式玻璃纖維土工格柵直鋪法 自粘式玻璃纖維土工格柵是我集團的 產品，其施工方法便捷，質量穩定。施工方法如下： a.對舊瀝青混凝路面和舊水泥混凝路面，做20mm-30mm厚的調平層，使用真空車或灑水車保證路表面清潔干凈。 b.噴灑AH-70或AH-90重油熱瀝青，用量宜為0.3kg-0.4kg/m2。 c.采用我集團提供的專用攤鋪車，鋪設自粘式玻纖格柵，鋪設應平順，拉緊。 d.橫向搭接長度宜為50mm-100mm縱向搭接長度宜為150mm-200mm搭接重疊方向與瀝青混凝土攤鋪機運行的方向一致。 e.使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。

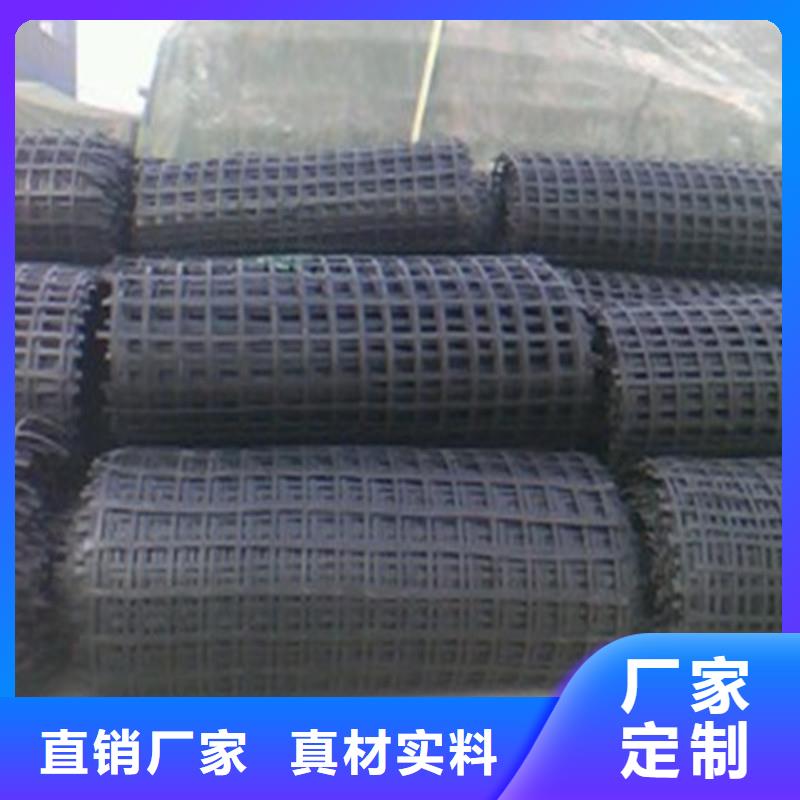

唐山鋼塑土工格柵分為（普通型鋼塑土工格柵和凸結點鋼塑土工格柵）鋼塑土工格柵是以塑料和鋼絲組合而成，抗拉強度分為30-120kn幅寬是6X50米，鋼塑土工格柵的優點是施工方便、快捷、主要用于高速路、市區道路、省道路基工程，雙向鋼塑土工格柵成為了近幾年選擇的土工材料，也是我國公路建設材料。生產土工格柵、土工材料的企業，公司期待能與新老客戶合作共同發展。公司產品有：土工格柵（玻纖土工格柵、鋼塑土工格柵、滌綸土工格柵、礦用土工格柵、單向塑料土工格柵、HDPE單向塑料土工格柵、雙向塑料土工格柵）土工布（短纖土工布、長絲土工布、聚酯玻纖布、經編復合防裂布、復合土工膜、一布一膜、兩布一膜、HDPE土工膜）透水管（軟式透水管、塑料盲溝、異性塑料盲溝、滲排水盲溝）防裂貼（自粘式防裂貼、抗裂貼、貼縫帶）土工材料（三維植被網、土工網、土工格室）公司銷售部單總，期待你的來電或來廠參觀考察咨詢土工格柵。 唐山金利復合材料有限公司是一家生產銷售綜合為一體的現代化公司，公司生產的鋼塑土工格柵一直秉承以用戶需求為核心在專注土工格柵市場開拓的同時為超過世界500強企業做更好的服務，鋼塑土工格柵將以、用心的服務贏得了眾多企業的信賴和好評在全國市場逐漸樹立起公司良好品牌。公司不僅僅提供的鋼塑土工格柵產品的材料同時還建立了完善的售后服務體系為企業發展中遇到的問題和困難提供指導幫助。我們相信通過我們的不斷努力和追求能夠實現與中小企業的互利共贏! 一、唐山鋼塑復合土工格柵產品定義 唐山鋼塑復合土工格柵是由鋼塑加筋帶經新穎工藝復合而成，由于此產品表面延壓成具有規則的粗花紋，鋪設與換填土層中承受了巨大的抗應力和與填土之間的摩擦力，整體上了地基土的剪切，側面基礎及隆起，由于加筋土墊成的剛度較大，有利于上部基礎荷載的擴散并較均勻地傳遞，分布到下臥軟土層上，較好地提高了地基的承載力，由于加筋土墊層的作用，加大了壓縮層范圍內地基的整體剛度，有力調整地基的變形，使用了鋼塑加筋土工格柵而形成的加筋土復合墊層屬于柔性結構物，能很好地吸收的能量，故其抗震性能好。 二、唐山鋼塑土工格柵產品用途： 鋼塑土工格柵可用于公路、鐵路、路堤、橋臺、施工便道、碼頭、護岸、防洪堤、水壩、灘涂治理、貨場、渣場、機場、運動場、環保建筑、軟土地基加固、擋墻、護坡和路面抗劣等土木工程。適用于加筋土擋土墻、橋臺、邊坡以及路基加筋等，提高軟弱地基承載力，阻抗土體破裂面的形成。鋼塑復合土工格柵由于其抗拉強度大、變形小的特點，被廣泛應用與軟基處理和處置路基的不均勻沉降，特別是新舊路基不均勻沉降的處理，鋼塑土工格柵代替塑料土工格柵的效果更好，是處理路基不均勻沉降的材料。在軟土基中采用鋼塑土工格柵進行加筋處理，它的網狀結構有利于軟土基的排水，在路堤填土載荷下，軟土中水份滲出，促使軟土固結，土基承載力提高。軟土基與鋼塑土工格柵共同作用形成嵌鎖體系，受到車載時，兩側豎向應力加大，從而使基底的豎向應用力趨于均勻。 三、唐山鋼塑土工格柵的特點： 1.強度大、蠕變小、適應各類環境土壤，完全可以滿足高等級公路中的高大擋墻使用。 2.能有效的提高加筋面的嵌鎖、咬合作用、程度的增強地基的承載力、有效的約束土體得的側向位移，增強地基穩固性能。 3.鋼塑土工格柵與傳統格柵相比具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。 4.更適應于深海作業、堤岸加固，從根本上解決了其他材料做石籠因長期受海水沖蝕而造成的強度低、耐腐蝕性能差、使用壽命短等技術難題。 四、鋼塑土工格柵的施工方法： 鋼塑土工格柵施工方法： 1、土工格柵的鋪設面應較為平整，鋪設層經驗收合格后，為防縱向歪斜現象，先按幅寬在鋪設層劃出白線或掛線，即可開始鋪設，然后用U型釘固定格柵的端部（每米寬用釘4根，均勻距離固定）。 2、固定好格柵端部后，用鋪設機或人工方法將格柵緩緩向前拉鋪，每鋪10米長進行人工調直一次，直至一卷格柵鋪完，再鋪下一卷，操作同前。 3、接鋪：以卷長為單位作為鋪設的段長，應鋪格柵的段長內鋪滿以后，再整體檢查一次鋪設質量，然后接著鋪設下一段。 下一段鋪設時，格柵與格柵以重疊一個網格凈距為搭接長度，并用綁線固定后繼續向前進方向鋪段。依此類推，操作要求同前。 ?

唐山玻纖格柵施工方法 1、璃纖維土工格柵的層位 (1)路面面層 對新建瀝青混凝土路面，玻纖格柵可置于半剛性基層與下封層之間，也可置于下封層與瀝青面層之間。 對新建水泥混凝土道路路面，玻纖格柵應置于半剛性基層與剛性水泥混凝土路面層之間。 對舊瀝青路面補強，可采用噴油法、錨固法、自粘法在原路面上鋪設玻纖格柵。也可在原路面上做20mm-30mm細粒式瀝青混凝土找平層，再鋪設玻纖格柵，然后加鋪瀝青混凝土面層，厚度宜為60mm-100mm。 對舊水泥混凝土路面補強，可采用自粘法和噴油法在原路面上鋪設玻纖格柵，也可在原路面上做20mm-30mm細粒式瀝青混凝土找平層，再鋪設玻纖格柵，然后加鋪瀝青混凝土面層，厚度宜為60mm-100mm。 新建路面面層均可采用錨固法、自粘法進行施工。 (2)基層 基層采用玻纖格柵，鋪設位置宜放在基層的底部，采用錨固法施工。 (3)路基 玻纖格柵必須鋪放在路基較低的1/3處。 玻纖格柵亦可鋪放在路基的底部，但下面至少要鋪設50mm－100mm厚的砂墊層或鋪設土工布。 用錨固法施工。 2、加筋路面的要求 (1)縱向平整度，橫向路拱的坡度與平順性均符合規范要求，若達不到規范要求，則應在加鋪之前作出處理。 (2)加鋪前須對路面承載力進行評定，若承載力達不到規范要求，或水泥混凝土路面有板底脫空現象，均應作補強處理。水泥混凝土路面的伸縮縫與裂縫應提前清理和填充。 (3)原有路面或基層表面有局部松散、坑洞或擴散型裂縫，均應提前作補強或填充處理，以保持其表面狀況完好。 (4)原有路面表面須清掃干凈，塵土、松散顆粒及雜物。 3、玻璃纖維土工格柵瀝青路面施工方法 (1)錨固法 不帶自粘膠的玻璃纖維土工格柵能增強瀝青混凝土路面層間連接和防止路面反射裂縫，可采用錨固法施工。但宜先鋪設玻纖土工格柵，再灑布熱瀝青作粘層油，施工方法如下： 粘層油選用AH-70或AH-90重油熱瀝青，粘層油的規格及質量應符合規范要求，采用專用灑布車噴灑，粘層油每平方米用量約0.4kg-0.6kg。 鋪設玻璃纖維土工格柵時，必須要鋪設平順、拉緊，橫向搭接長度為80mm-100mm，縱向搭接長度為150mm-200mm。并根據攤鋪方向將后一端壓在前一端端部之下。 用50×50×1mm的固定鐵皮，要求平整不翹角，周邊宜做倒角處理，2英寸鋼釘(優質水泥釘、射釘或膨脹螺釘)。 釘子固定玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或高壓射釘槍射入，再將格柵縱向拉緊并分段固定，每段長度為2-5m。對于水泥混凝土路面，可按伸縮縫間距分段，鋼釘位置設入接縫處。要求格柵拉緊時玻纖縱橫向均處于挺直、張緊狀態。 固定時不能將釘子釘于玻纖上，也不能用錘子直接敲擊玻纖，固定后如發現釘子斷裂或鐵皮松動，則必須予以重新固定。 使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。 為防止施工車輛將玻纖格柵和粘層油粘起來，或攤鋪機機輪出現打滑的現象，可在粘層油表面灑布石屑石屑用量為3m3-5m3/1000m2。 大氣溫度低于10℃或路面潮濕時不得施工。 瀝青混合料加鋪層施工方法與普通瀝青路面面層施工方法一致，但應注意施工車輛不得在已鋪設玻纖格柵的路面上急轉彎和急剎車。 (2)自粘式玻璃纖維土工格柵直鋪法 對舊瀝青混凝土路面或舊水泥混凝土路面加鋪瀝青混凝土面層時，要首先對舊路面進行清掃，可用真空車或灑水車，保證表面清潔干凈。然　　后進行舊路面整平，也可先做20mm-30mm厚的瀝青混合料調平層。 噴灑AH-70或AH-90重油熱瀝青，用量宜為0.3kg-0.4kg/m2。 采用專用攤鋪車鋪設自粘式玻纖格柵鋪設時應平順、拉緊。 橫向搭接長度宜為50mm-100mm，縱向搭接長度宜為150mm-200mm，搭接重疊方向與瀝青混凝土攤鋪機運行的方向一致。 使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。 鋪筑瀝青混合料加鋪層。 4、土工格柵增強基層及下層路基施工方法 玻璃纖維土工格柵增強基層及下層路基均采用錨固法施工。具體施工方法同路面面層錨固法基本相同但不需噴灑粘層油。鋪設面要求壓實、平整。符合相關規范要求。 沿路基橫向鋪設玻纖格柵，要求平順，拉緊，橫向兩端布設玻纖土工格柵的長度要多出2-3m。 橫向兩端要放砂袋壓實。 縱向搭接寬度宜為80mm-100mm，以每段長度為500mm用鐵皮和水泥釘錨固，或用鐵絲綁扎固定。 兩端玻纖格柵翻過壓實砂袋后，再用砂袋壓實玻纖格柵。 在48h之內用砂平整，壓實，以免玻纖格柵被日光照射或雨水淋泡時間過長。隨著我國經濟的發展和道路交通量的日益增加，瀝青路面早期開裂現象作為瀝青路面主要病害之一越來越得到重視。許多高速公路使用不到三、四年，已開始大面積修補路面裂縫。目前我國合資興辦的土工合成材料生產廠家的生產工藝也日益成熟，科研和施工單位對土工合成材料的材料特性、力學機理、施工方法等方面都研究出一些初步規律和一套比較成熟的施工工藝。鋼纖維、玻璃纖維、玻璃纖維土工格柵作為瀝青混合料的加筋材料，日益得到推廣和應用。

---
