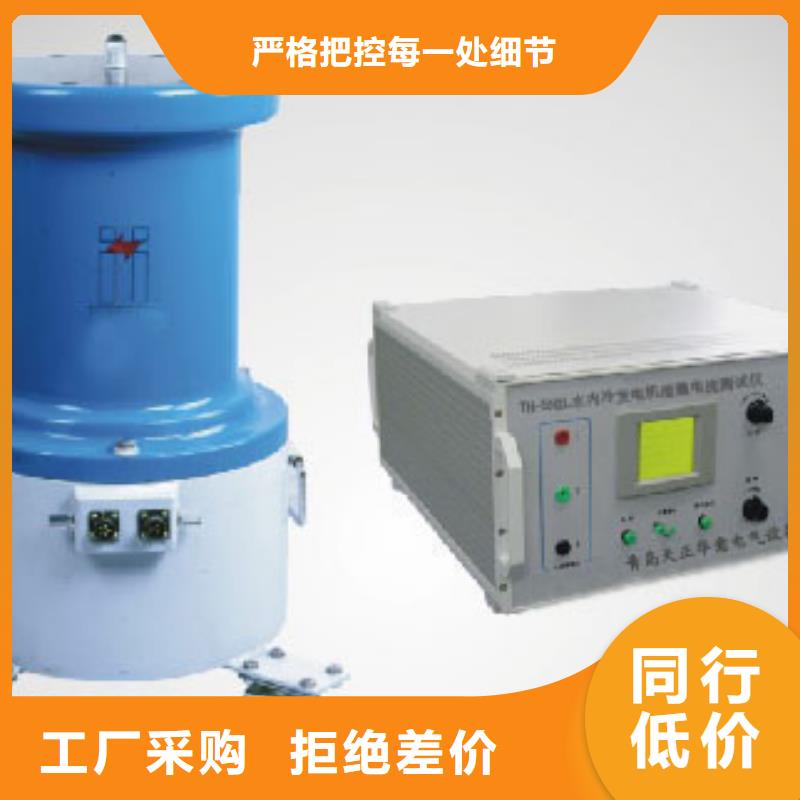

水內冷發電機泄漏電流測試儀廠家—薄利多銷

唐山發電機特性綜合測試儀數據保存與讀取試驗完成后點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至儀器，保存的文件名稱格式為“××年××月××日××時××分××秒 試驗類型”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊試驗模板程序主界面的讀取按鈕會出現圖12所示界面，選擇要讀取的歷史試驗，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以存儲器中所存儲的歷史試驗文件。圖12 讀取歷史試驗3.9 制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣，并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括：單色WORD報告，彩色WORD報告，EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括：1）數據采集時的實時示波2）數據采集完成后對數據進行波形回放3）數據波形的整體放大，整體縮小，X軸放大，X軸縮小，定位，撤銷操作等4）數據波形的參數統計，統計內容包括平均值，值，小值，開關量跳動次數，以及這些參數所對應的時間軸5) 對單條曲線進行，Y軸放大，Y軸縮小，Y軸上移/下移/平移，雙線統計等操作6）通道名稱定義，物理量單位定義示波器組件外形如圖5所示，左右兩邊的工具欄是針對示波器的操作，當鼠標離開工具欄時，工具欄會自動收起顯示當前的坐標系，當鼠標進入工具欄的文字提示處時，工具欄會自動打開，顯示可以進行的操作按鈕。針對于示波器的操作包括：通道與坐標設置，圖形放大，縮小，X軸放大，X軸縮小，參數統計，撤銷操作，坐標自動選擇，數據定位，單線統計分析，單線上移，單線下移，單線平移，單線放大，單線縮小，應用當前坐標設置至模板等操作。

唐山發電機特性綜合測試儀概述多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。

<唐山>天正華意電氣設備有限公司

唐山發電機特性綜合測試儀僅單調上升過程的試驗：對于單向特性試驗，只有上升一個階段，試驗步驟與單調上升、下降類特性類試驗的試驗步驟中的A階段一樣，當曲線達到點，即可按“結束”按鈕結束試驗。對于發電機空載、短路試驗，應注意：1.建議在滅磁開關合閘后再點擊“開始”按鈕，以避開合閘沖擊。如果此前想觀察參量值，可以打開實時參量列表。2.應在試驗前規劃好要記錄的穩態點。在試驗中，程序操作者應與勵磁操作者全程配合，在穩態點做充分停頓，以記錄準確的穩態值。3.在試驗的點，程序操作者應與勵磁操作者應相互確認，以免錯過。?擬合曲線在試驗結束后，點擊擬合曲線/原始曲線按鈕，程序用記錄于穩定點表格中的穩態點數據繪制擬合曲線；一般而言，上升和下降（如果有）階段各自標定的穩態點數不應超過10個，超出10個后，對于繪制光順的擬合曲線并沒有幫助。擬合曲線 原始曲線5.5.4 頻率特性試驗由用戶選擇橫軸及縱軸參量，此試驗可繪制選定參量的信號值與頻率的關系曲線。點擊試驗“開始”，試驗開始繪制曲線，直至手動點擊“停止”，試驗則停止繪制曲線。?試驗設置由“電氣試驗/頻率特性”進入試驗，彈出“啟動頻率特性試驗”設置頁面，如圖29所示：圖29在設置對話框，用戶選擇要記錄的“幅值”參量、“頻率”參量。同時需設定橫軸的“起點”“終點”。試驗設置完成后，點擊“確定”即進入試驗畫面。注意：1.“幅值”參量選擇：縱軸多可選擇6個模擬量參量。2.設定橫軸的“起點”“終點”時，起點應小于終點。?試驗窗口頻率特性試驗頁面

<唐山>天正華意電氣設備有限公司 水內冷發電機泄漏電流測試儀廠家—薄利多銷

唐山發電機特性綜合測試儀開始：開始試驗，參量開始刷新，曲線開始繪制。點：試驗由上升階段轉為下降階段。對于單向試驗，此按鈕禁止。結束：結束試驗，通訊停止。曲線窗口出現光標，參量窗口顯示光標對應值。保存：試驗結束，對擬合曲線/原始曲線的試驗數據保存。穩定點：在試驗進行時，用于標定穩態點。坐標設置：進入試驗時，曲線坐標以模板設定為默認值，未開始試驗時和試驗分析時可用此功能修改曲線坐標，實驗進行中時該按鈕無效。表格輸出： 默認保存“試驗名稱-數據輸出”到文件夾。擬合曲線/原始曲線：選擇顯示擬合曲線或原始曲線點擊“開始”按鈕，試驗開始，參量值開始刷新，坐標系中出現實時值點（紅色圓點），曲線開始按參量值繪制。曲線的繪制是單調的，例如上升過程中，X軸、Y軸參量出現下降，曲線并不跟隨向下繪制。實時值點則反映參量的實時值。包含上升、下降過程的試驗：A. 試驗開始后，隨著X、Y軸參量的增加，曲線單調上升（紅線）。當參量處于調節間隔的穩定狀態時，點擊“穩定點”按鈕，把當前參量值記錄為一點穩定點。穩態點顯示于窗口左下，同時在坐標系中該點處繪制一個＋標記。B. 當參量增加到了點，需要用戶手動按“點”按鈕，程序記錄當前值為穩定點的同時在曲線處繪制一個＋后，試驗進入下降階段，將只記錄下降的數據，所以在試驗時一定要確認上升階段結束時才能按“點”按鈕。C. 下降階段，曲線（藍色）單調下降，此階段同樣應記錄穩態點。當參量降至點時（通常不能完全歸零），點擊“結束”按鈕，試驗結束，此時程序自動繪制處特性曲線的平均曲線（綠色）。

唐山發電機特性綜合測試儀參數統計在左邊的快捷工具欄中選擇參數統計，儀器會展示當前示波器時間窗口中模擬信號的平均值，值，小值，以及它們的時間位置，開關量跳變次數，以及它們首次跳變的時間位置。展示結果如圖15所示。6）自動坐標在左邊快捷工具欄中有一個自動坐標選項，此選項的作用是保持當前的時間窗口不變，自動調整曲線的Y坐標值，使所有的曲線都能以合適的大小顯示在當前窗口中7） 應用至模板儀器處于非運行狀態時，點擊應用至模板則當前示波器的設置參數會被自動保存至當前試驗的模板參數中，下次再次啟動試驗時會以當前坐標為模板進行初始化設置。8）單線的放大，縮小，上移，下移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，然后通過放大，縮小，上移和下移可以調整該曲線的Y軸大小和位置圖16 雙線統計9） 單線的平移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊曲線平移，則用戶在示波器中按下鼠標（或觸摸屏壓下），然后移動鼠標，曲線會在屏幕上移動與鼠標等值的Y軸距離。10） 曲線的雙線統計在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊開啟雙線統計，則示波器中會出現紅色和藍色的兩條曲線，并且示波器中會給出該曲線劃定時間區間內的平均值，值，值時間，小值，小值時間，兩根定位線的時間差DT，數值差DV，數值時間變化率DV/DT，以及藍色曲線對應的T2時間和數值V2. 在進行雙線統計分析時，紅色曲線T1所對應的數值全部在示波器中的文本框中更新。雙線統計圖形

水內冷發電機泄漏電流測試儀廠家—薄利多銷

唐山發電機特性綜合測試儀特性類試驗特性類試驗，是指在標幺制的X-Y坐標系中，記錄兩組參量的特性曲線。典型的特性類試驗包括發電機空載、發電機短路等。試驗過程可以區分上升、下降過程，也可以只進行上升過程。試驗中同時手動錄制穩態點，并在試驗后進行曲線擬合。?試驗模板進行試驗前，特性類試驗需要設置綁定的參量、坐標系等內容；這些基本的試驗設置項稱為“試驗模板”。錄波儀軟件附帶常用的特性類試驗模板，用戶也可以創建自己的模板。由“電氣試驗/特性類試驗”，進入“試驗模板”頁面，如圖26所示：圖26?試驗設置在打開的試驗模板列表對話框中選擇要編輯的模板，并點擊“編輯”。會彈出“特性類試驗”的設置頁面，如圖27所示：圖27在此頁面中編輯模板。試驗名稱：為此類試驗命名，也就是模板名；全部模擬量：列表中的參量來自錄波儀的模擬量有效值，包括派生量，模板設置中的、為參量選擇、刪除退出按鍵。X 軸：需選擇X軸的綁定參量（多選三個），并定義X軸的名稱、刻度數以及值（標幺值）。Y 軸：需選擇Y軸的綁定參量（多選三個），并定義Y軸的名稱、刻度數以及值（標幺值）。X軸（橫軸）、Y軸（縱軸）均采用規一化值（標幺值）。X軸、Y軸可分別綁定1-3個參量，由綁定的參量取平均值后繪制試驗曲線。試驗過程：如果試驗要進行上升、點、下降的過程，請選擇“記錄上升、下降過程”；如果只需記錄上升過程類型的數據關系則選擇“僅記錄上升過程”。同步記錄參量：除了直接參與X-Y特性曲線繪制的參量外，試驗程序還可以同時顯示、記錄其它參量的實時值。

水內冷發電機泄漏電流測試儀廠家—薄利多銷

唐山發電機特性綜合測試儀在設置頁面中，可以選擇窗口顯示的參量（32路模擬量，24路派生量，16路開關量）。?在此頁面下可以進行“模擬量錄制選擇”，“開關量錄制選擇”的勾選以及“記錄間隔”的設置。?記錄文件項可將記錄文件存到指定的一個文本文件中，啟動自動記錄功能，程序按設定的記錄間隔周期地記錄參量值。?無論是否啟動自動記錄功能，點擊“記錄當前數據”按鈕，用戶都可以隨時記錄一點數。當前數據將被記錄在記事本文件中，記錄總點數顯示在窗口上方的“已記錄數據”的顯示框內，此點數的記錄只限本次“實時列表”頁面的已記錄數數據的點數，關閉當前頁面“已記錄數據”的數量將置零。?點擊“打開記錄文檔”將顯示記錄參量值的數據內容，在記事本文件中可以對記錄的數據進行保存/打印等操作。5.3.2 實時波形點擊“在線監測/實時波形”進入“實時波形”頁面，如圖9所示：圖9?參量列表：分成波形、有效值、開關量狀態，列出當前的數據文件對應的參量列表，單擊參量名前的圖標可以在子窗口中繪制/隱藏該參量。?統計窗口：分成波形、有效值、開關量狀態，列出當前前的子窗口（數據窗口）的數據文件對應的參量信息。對于模擬量波形、模擬量有效值，派生量有效值、派生量波形顯示的信息包括名稱、代號、單位等，包括參量的值、小值、光標所在點對應的數值。對于開關量，除名稱、代號外，顯示開關量動作曲線，以及光標所在點的狀態。?改變曲線顏色：單擊參量名稱下方的顏色區，會彈出顏色選擇菜單。?顯示工具條：游標的相關信息在操作欄顯示，其中“頻率”值，即是時間差的倒數。游標的移動方法為鼠標左鍵拖曳。在游標線上雙擊可選擇焦點游標。如果在操作欄上選擇了“鎖定游標”，則在橫軸（時間軸）放大/縮小時，游標保持其原有時間點，此時游標可能被移出畫面。如未選擇“鎖定游標”，則游標相對畫面保持不動。在Y軸（縱軸）方面，曲線有兩種顯示方式：分軸、同軸。分軸：每個參量有獨立的基線、比例值，可以單獨在畫面上縱向移動，可以單獨放大、縮小。基線在畫面以點劃線表示，與曲線顏色一致。同軸：所有參量使用統一的縱軸坐標（標幺制或有名值），零點、比例值是一致的。

水內冷發電機泄漏電流測試儀廠家—薄利多銷

唐山發電機特性綜合測試儀 測試系統特點1．測試接線方式：4＋1工位接線測試。 2．一次接線、按一次啟動鍵可完成全部測試項目，不測試的項目可以屏蔽。可單做一項或幾項。設備配備報警燈，運行測試狀態燈光。3．數據自動分析、比較、判斷及報警，自動儲存及打印，并按甲方要求打印報表格式，可以根據甲方要求做多個報表格式選擇打印，報表可以根據甲方要求做上指定logo和公司名稱。4．具有高性能，有很好的防護措施。5．設備具有條碼掃描功能，也具有條碼或二維碼打印功能。硬件另配。6．具有今后與廠局域網連接的功能，硬件部分另行配備。7．系統測試順序：按標準設備是直流電阻-絕緣電阻-沖擊匝間-工頻耐壓 -堵轉測試-空運轉-空載測試， 可根據用戶要求調整。8.向企業開放數據庫接口和數據結構，方便企業的自制軟件自由的使用測試系統中數據庫中的數據。9.采用20吋16：9高清液晶顯示器。長時間使用，使人眼睛看上去不顯疲勞。10、未盡事宜可面談協商。四、技術指標：1、直流電阻（采用數字高精度電阻計HP3544，4端測量技術，測試線及繼電器接觸電阻影響，精度高，可靠性能好）。

---
