唐山反時限過流繼電保護校驗儀現貨價格

唐山微機繼電保護測試儀 手持式變電站光數字分析儀手持式智能光數字分析儀變電站分析儀變電站綜合分析儀智能變電站綜合分析儀光數字分析儀手持光數字分析儀手持光數字綜合分析儀便攜式光數字綜合分析儀智能變電站手持式光數字分析儀智能化變電站便攜式數字分析儀數字化分析儀變電站便攜式數字分析儀變電站數字分析儀智能化變電站數字分析儀智能化數字分析儀便攜式數字分析儀青島天正華意電氣設備有限公司保證每一臺產品在出廠時主機、配件無任何質量問題，主機功能無任何缺陷。TH-8508主機保修期為三年，其配件保修期為三年。保修期從發貨日開始計算。對保修期內的產品提供免費維修服務，并保證維修期不超過 30 天。如若您在使用過程中由誤用、拆卸、疏忽、意外、非正常操作造成的產品損壞或者產品過了保修期，將不提供任何免費維修服務。授權代理商對用戶提供銷售、售后支持、接收返修服務，但不授權他們代表提供更多與本聲明不同的保證和承諾。凡是授權的代理商或者銷售網點處購買的產品，均可享受保修服務。對于在保修期內送達服務中心的有缺陷產品，可以選擇免費維修、更換產品或者按照購買價退款。當需要接受維修服務時，請聯系附近的服務中心。服務中心將根據您所在區域選擇是否提供上門取貨服務，無法上門取貨時，服務中心將與您協商是否通過郵寄方式將產品送至服務中心。完成維修后，服務中心將聯系您，協商合適的方式返還產品。對于不在免費維修范圍內的產品，將估算維修費用，并在獲得授權后才開始進行修理。對于付費維修的用戶，在收到維修后產品的同時將收到維修和返回運輸費用的發票。2.概述2.1功能說明隨著我國電力行業的發展及新技術的應用，智能變電站成為未來變電站的發展趨勢，并將成為智能電網中的重要組成部分。智能變電站主要特點是由智能化一次設備和網絡化二次設備分層構建，是建立在 IEC61850 協議規范基礎上，實現變電站內智能電氣設備間信息共享和互操作的現代化變電站。智能變電站的二次設備接收和發送的不再是傳統的電壓電流模擬量和硬接點開關信號， 全站使用 IEC 61850 通信規約傳遞電壓電流采樣值、開關狀態等遙測遙信量，并使用光纖作為傳輸介質以提高抗干擾能力。如果智能站需要故障檢修、現場調試或日常維護，傳統的模擬量測量儀器無法對這些信息進行診斷測試，現場施工或變電站維護人員需要一種嶄新的手段對光數字信號進行解析。TH-8508 是一款便攜式的智能變電站光數字測試儀，它對智能變電站過程層和間隔層的網絡通訊協議（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）進行實時解析和監視，并分析其中傳輸的遙測遙信量數據，同時兼具保護的測試功能。它以直觀的方式顯示分析結果：如電壓電流的有效值、相角、諧波、功率等電能量分析；開關狀態及動作時間分析；時間同步的對時分析；光信號的光功率分析，是變電站日常維護、檢測、調試過程層和間隔層設備運行狀況的必備工具。

<唐山>天正華意電氣設備有限公司

唐山微機繼電保護測試儀繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。產品配備高性能功率放大器并基于強大的PowerPC+X86平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對繼電保護裝置、測控裝置的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。技術特點?智能測試模塊支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。?自動測試具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目。?模擬量輸出可對模擬的保護、發變組等裝置進行測試。?多種掃描模式支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?及報警具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；?故障回放支持故障仿真和 COMTRADE 格式數據回放功能；?MMS 服務具備 MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；?對時與授時具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號。?硬接點開入及開出開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；?模擬量小信號配備模擬量小信號接口，支持 12 路模擬量小信號輸入，可測量-7V~ 7V 交流電壓；支持 12 路模擬量小信號輸出，可輸出-7V~ 7V 交流電壓。?觸摸操作配備 10.4 寸高分辨率顯示屏，支持觸摸操作。?無線連接提供 4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用。三相工控微機繼電保護測試儀微機繼電保護測試系統繼電保護裝置繼電保護綜合測試儀繼電保護校驗儀單相繼電保護測試儀單相繼電保護校驗儀便攜式繼電保護測試儀便攜式繼電保護校驗儀便攜繼電保護測試儀便攜繼電保護校驗儀雙回路繼電保護測試儀雙回路繼電保護校驗儀雙路繼電保護測試儀雙路繼電保護校驗儀繼電保護測試系統兩相繼電保護校驗儀兩相繼電保護測試儀

唐山微機繼電保護測試儀試驗方法試驗前，可將差動保護的變壓器接線類型修改為Y（Y0）／Y，且設置低（中）壓側的平衡系數為1，這樣會使試驗更簡單。試驗時，無論是是僅給高壓側加電流，還是高、低壓側同時加電流，原則如下：1、輸出的基波分量必須大于保護整定的動作門檻電流；2、輸出的初始諧波含量必須能可靠閉鎖保護，即大于保護整定的諧波制動系數。若差動保護的變壓器接線類型為Y（Y0）／△，且高、低壓側的平衡系數均不是1，如何在不修改整定值的情況下測試保護的比例制動系數呢？“高壓側諧波疊加差流”輸出時由于諧波分量和基波分量均加給高壓側，兩種波形分量受高壓的平衡系數影響相同，相互抵消。因此，試驗方法同上文所述，請參考。“高壓側諧波，低壓側差流”輸出時此時必須分別考慮高、低壓側的平衡系數。為說明方便，現假設高、低側的平衡系數分別為Kh、Kl，差動門檻值為Id0，諧波制動系數為Kxb，則a)輸出的基波分量（假設由IB輸出）必須大于：Id0／Kl；b)輸出的初始諧波含量（假設由IA輸出）必須大于：Id0＊Kxb＊Kh。開始試驗，并按步長減小諧波至差動保護動作。假設此時測試儀輸出的諧波和基波電流分別為IA1、IB1，則計算諧波制動系數的公式為：便攜式變電站數字分析儀智能手持式光數字測試儀變電站手持式光數字測試儀全自動光數字測試儀數模一體繼電保護測試系統 數模一體化繼電保護測試儀數模一體繼電保護測試儀數模一體化繼電保護校驗儀數模一體繼電保護校驗儀數模一體 繼電保護測試系統雙路繼電保護試驗箱兩路繼電保護試驗箱兩路繼電保護測試儀

<唐山>天正華意電氣設備有限公司
唐山反時限過流繼電保護校驗儀現貨價格 <唐山>天正華意電氣設備有限公司

唐山微機繼電保護測試儀繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。產品配備高性能功率放大器并基于強大的PowerPC+X86平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對繼電保護裝置、測控裝置的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。技術特點?智能測試模塊支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。?自動測試具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目。?模擬量輸出可對模擬的保護、發變組等裝置進行測試。?多種掃描模式支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?及報警具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；?故障回放支持故障仿真和 COMTRADE 格式數據回放功能；?MMS 服務具備 MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；?對時與授時具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號。?硬接點開入及開出開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；?模擬量小信號配備模擬量小信號接口，支持 12 路模擬量小信號輸入，可測量-7V~ 7V 交流電壓；支持 12 路模擬量小信號輸出，可輸出-7V~ 7V 交流電壓。?觸摸操作配備 10.4 寸高分辨率顯示屏，支持觸摸操作。?無線連接提供 4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用。三相工控微機繼電保護測試儀微機繼電保護測試系統繼電保護裝置繼電保護綜合測試儀繼電保護校驗儀單相繼電保護測試儀單相繼電保護校驗儀便攜式繼電保護測試儀便攜式繼電保護校驗儀便攜繼電保護測試儀便攜繼電保護校驗儀雙回路繼電保護測試儀雙回路繼電保護校驗儀雙路繼電保護測試儀雙路繼電保護校驗儀繼電保護測試系統兩相繼電保護校驗儀兩相繼電保護測試儀

唐山微機繼電保護測試儀主要技術參數?交流電壓源輸出量 程： 6×120 V，每路120V/60VA準 確 度： 0.2~2V時，±4mV；2V~120V時，±0.1%分 辨 率： 1mV?交流電流源輸出量 程： 6×40A，每路40A/450VA 準 確 度： 0~500mA時，±1mA； 500mA~30A時，±0.1%分 辨 率： 1mA?輸出相位范 圍： 0~360°準 確 度： ±0.1°分 辨 率： 0.1°?輸出頻率范 圍： 0~1000Hz準 確 度： <±0.001Hz(0~65Hz) <±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz?直流電壓源輸出量 程： 6路，每路0~160V/60VA準 確 度： 0.2%?直流電流源輸出量 程： 6路，每路0~20A/450VA準 確 度： 0.2%?同步接口數 量： GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS 信號 2對：1對對時，1對授時；IEEE 1588 1對接口類型： GPS/BD ANTIRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588?時間測量范 圍： 1ms~9999.999s準 確 度： 1ms?開關量輸入數 量： 8對 ?開關量輸出數 量： 6對，其中2對為快速開出(反應時間≤0.1ms)遮斷容量： DC250V /0.5A?無線連接接口類型： WIFI，4G?有線連接（以太網通訊接口）端口數量： 2個接口類型： 百兆LAN口，RJ45?供電電源供電電壓： AC/DC 220V，允許偏差：-20%~15%供電頻率： 47~65 Hz?模擬量小信號輸入通道數量： 12路；接口類型： 航空插頭，交流電壓?模擬量小信號輸出通道數量： 12路；接口類型： 航空插頭，交流電壓?USB接口數 量： 3個?工作環境條件工作溫度： -10℃~50℃濕 度： ≤95%無凝露?其他重 量： 18.5 kg尺 寸： 460×436×212(mm)聯機接口： RJ45顯 示 屏： 10.4寸真彩液晶顯示屏，帶觸摸功能高精度六相微機繼電保護綜合測試儀六相微機繼電保護綜合測試儀六相微機繼電保護綜合校驗儀三相微機繼電保護綜合測試儀三相微機繼電保護綜合校驗儀微機繼保儀三相繼電保護測試儀繼保測試儀三相繼保測試儀三相繼電保護校驗儀繼保校驗儀三相繼保校驗儀繼保儀

<唐山>天正華意電氣設備有限公司

唐山微機繼電保護測試儀青島天正華意電氣設備有限公司創立于上世紀九十年代初，是 高新技術企業、 電網繼電保護檢測產品認證供應商，坐落于青島平度市高新技術開發區，專業從事電力系統繼電保護測試儀器研發、制造、銷售，是國內早推出微機繼電保護測試儀的廠家。青島天正華意電氣設備有限公司具有電力智能測試儀器設計、制造的專業能力，又有一支多年從事電力系統設備檢測維護服務的專業隊伍，在電力生產、輸送、供應、使用及其相關服務用戶中廣受好評。多款主力產品經電力行業權威部門檢測確認各項技術指標完全達到并超過相關 和行業標準，在全國多個省市（自治區）電力行業入網檢測中位居前三（A類），獲得用戶廣泛好評，社會和經濟效益顯著，是 、省級重點新產品，并多次獲得中小企業創新基金支持和省級產品獎；數模一體繼電保護測試系統是青島天正華意電氣設備有限公司以二十多年來在全國數千家用戶中取得的繼電保護測試系統生產研制豐富經驗為基礎，結合模擬型微機繼電保護測試儀和光數字繼電保護測試儀二者特點，既有數字保護測試功能又能傳統模擬保護測試，能滿足智能電網數字結合傳統保護試驗和數字模擬一體整組測試市場新需求而精心研制的第三代全新系統，業已經相關權威部門檢測通過，并在國內數十個單位應用并獲得好評。二、產品主要特點a. 采用了包括先進的軍用通訊處理器和通訊專用嵌入式技術在內的多項高新技術，“基于PCI總線的MCU+FPGA+DSP架構”保證系統的實時性能、運算能力、通訊速度和穩定可靠。 采用MCU片內微總線網絡接口結合FPGA網絡及串行通信協處理插件的SMV報文傳輸技術， 保證光網口和光串口的SMV輸出高速可靠，數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達，遠超 保護“不依賴外部時鐘同步采樣”對SMV離散度的要求。b. 高精度模擬信號輸出源，獨創動態跟蹤技術，采用高性能MCU、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形，能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

<唐山>天正華意電氣設備有限公司

唐山微機繼電保護測試儀青島天正華意電氣設備有限公司創立于上世紀九十年代初，是 高新技術企業、 電網繼電保護檢測產品認證供應商，坐落于青島平度市高新技術開發區，專業從事電力系統繼電保護測試儀器研發、制造、銷售，是國內早推出微機繼電保護測試儀的廠家。青島天正華意電氣設備有限公司具有電力智能測試儀器設計、制造的專業能力，又有一支多年從事電力系統設備檢測維護服務的專業隊伍，在電力生產、輸送、供應、使用及其相關服務用戶中廣受好評。多款主力產品經電力行業權威部門檢測確認各項技術指標完全達到并超過相關 和行業標準，在全國多個省市（自治區）電力行業入網檢測中位居前三（A類），獲得用戶廣泛好評，社會和經濟效益顯著，是 、省級重點新產品，并多次獲得中小企業創新基金支持和省級產品獎；數模一體繼電保護測試系統是青島天正華意電氣設備有限公司以二十多年來在全國數千家用戶中取得的繼電保護測試系統生產研制豐富經驗為基礎，結合模擬型微機繼電保護測試儀和光數字繼電保護測試儀二者特點，既有數字保護測試功能又能傳統模擬保護測試，能滿足智能電網數字結合傳統保護試驗和數字模擬一體整組測試市場新需求而精心研制的第三代全新系統，業已經相關權威部門檢測通過，并在國內數十個單位應用并獲得好評。二、產品主要特點a. 采用了包括先進的軍用通訊處理器和通訊專用嵌入式技術在內的多項高新技術，“基于PCI總線的MCU+FPGA+DSP架構”保證系統的實時性能、運算能力、通訊速度和穩定可靠。 采用MCU片內微總線網絡接口結合FPGA網絡及串行通信協處理插件的SMV報文傳輸技術， 保證光網口和光串口的SMV輸出高速可靠，數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達，遠超 保護“不依賴外部時鐘同步采樣”對SMV離散度的要求。b. 高精度模擬信號輸出源，獨創動態跟蹤技術，采用高性能MCU、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形，能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

唐山反時限過流繼電保護校驗儀現貨價格 <唐山>天正華意電氣設備有限公司

唐山微機繼電保護測試儀微機繼電保護校驗儀三相微機繼電保護測試儀六相微機繼電保護測試儀三相微機繼電保護校驗儀六相微機繼電保護校驗儀產品主要功能1、提供了針對數字保護測試特殊需要而精心設計的特色功能：(1)、SMV及GOOSE 接口配置：a. 導入SCL配置文件自動配置；b. 導入PCAP網絡報文文件自動配置；c. 偵測接收IED輸出的SMV及GOOSE報文并解析配置信息；d. 手動自行輸入修改配置。(2)、SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能；(3)、SMV報文均勻性偏差模擬測試功能；(4)、測試中斷期間的SMV及GOOSE報文鏈路保持功能；(5)、PCAP網絡報文文件SMV采樣數據故障回放功能。2、常規的保護測試功能包括：(1)、繼電器：測試電壓電流、中間、時間、功率方向、同期、頻率、阻抗、過流等各類繼電器。(2)、差動試驗：測試比例制動、諧波制動、直流助磁、速斷、電鐵變差動等原理構成的差動保護。(3)、故障模擬：簡單故障模擬、多態模擬、系統振蕩、故障再現、高級仿真。(4)、阻抗特性：測試阻抗圓、四邊形、精工電壓、精工電流、動作、記憶等阻抗特性。(5)、線路保護：距離保護定值校驗、零序電流定值校驗、工頻變化量距離定值校驗、整組傳動試驗、成套微機保護定值校驗和時間特性。(6)、程控電源：電源發生器、諧波發生器、三角波、方波發生器、地鐵直流保護。(7)、自動裝置與表計：同期裝置、毫秒計、功率表、快切裝置、備自投。高精度六相微機繼電保護綜合測試儀六相微機繼電保護綜合測試儀六相微機繼電保護綜合校驗儀三相微機繼電保護綜合測試儀三相微機繼電保護綜合校驗儀微機繼保儀三相繼電保護測試儀繼保測試儀三相繼保測試儀

唐山微機繼電保護測試儀裝置特點與技術參數節 主要特點 電壓電流輸出靈活組合 輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。電壓電流精度高，4相電壓、3相電流輸出，精度、穩定度高，幅值相位任意調節。 唐山內置高精度GPS模塊，保證各種量的時標誤差＜10us。 測試功能強大，遙控、遙信（風暴）、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試輸出采用高保真、高可靠模塊式線性功放，性能卓越。確保從微小電流到大電流都波形平滑、精度優良 6路無極性開入。兼容空接點與0~250V電位接點7 對開出，采用隔離電子空接點，可承受DC400V/AC220V電壓，可實現高速無抖動輸出。 優良的散熱結構和自診斷、自保護、輸出閉鎖等，可靠性高。 內置高性能工控機，采用WinXP系統，解析多種遠動協議。 ? ?操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。 ?新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。 ?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。 ?軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。 ?具有獨立專用直流電源輸出 設有一路110V 及 220V專用直流電源輸出。 ?接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。 ?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。 第二節 額定參數 交流電流輸出 輸出精度 0.2級 相電流輸出（有效值） 0～40A 三并電流輸出（有效值） 0～120A 相電流長時間允許工作值（有效值） 10A 相電流輸出功率 420VA 三并電流輸出時輸出功率 900VA 三并電流輸出時允許工作時間 10s 頻率范圍（基波） 20～1000Hz 諧波次數 1～20 次 直流電流輸出 輸出精度 0.2級 電流輸出 0～±10A / 每相，0～±30A / 三并 輸出負載電壓 20V 交流電壓輸出 輸出精度 0.2級 相電壓輸出（有效值） 0～120V 線電壓輸出（有效值） 0～240V 相電壓/線電壓輸出功率 80VA / 100VA 頻率范圍（基波） 20～1000Hz 諧波次數 1～20次 直流電壓輸出 輸出精度 0.2級 相電壓輸出幅值 0～±160V 線電壓輸出幅值 0～±320V 相電壓/線電壓輸出功率 70VA / 140VA 開關量及時間測量

<唐山>天正華意電氣設備有限公司

唐山微機繼電保護測試儀 手持式變電站光數字分析儀手持式智能光數字分析儀變電站分析儀變電站綜合分析儀智能變電站綜合分析儀光數字分析儀手持光數字分析儀手持光數字綜合分析儀便攜式光數字綜合分析儀智能變電站手持式光數字分析儀智能化變電站便攜式數字分析儀數字化分析儀變電站便攜式數字分析儀變電站數字分析儀智能化變電站數字分析儀智能化數字分析儀便攜式數字分析儀青島天正華意電氣設備有限公司保證每一臺產品在出廠時主機、配件無任何質量問題，主機功能無任何缺陷。TH-8508主機保修期為三年，其配件保修期為三年。保修期從發貨日開始計算。對保修期內的產品提供免費維修服務，并保證維修期不超過 30 天。如若您在使用過程中由誤用、拆卸、疏忽、意外、非正常操作造成的產品損壞或者產品過了保修期，將不提供任何免費維修服務。授權代理商對用戶提供銷售、售后支持、接收返修服務，但不授權他們代表提供更多與本聲明不同的保證和承諾。凡是授權的代理商或者銷售網點處購買的產品，均可享受保修服務。對于在保修期內送達服務中心的有缺陷產品，可以選擇免費維修、更換產品或者按照購買價退款。當需要接受維修服務時，請聯系附近的服務中心。服務中心將根據您所在區域選擇是否提供上門取貨服務，無法上門取貨時，服務中心將與您協商是否通過郵寄方式將產品送至服務中心。完成維修后，服務中心將聯系您，協商合適的方式返還產品。對于不在免費維修范圍內的產品，將估算維修費用，并在獲得授權后才開始進行修理。對于付費維修的用戶，在收到維修后產品的同時將收到維修和返回運輸費用的發票。2.概述2.1功能說明隨著我國電力行業的發展及新技術的應用，智能變電站成為未來變電站的發展趨勢，并將成為智能電網中的重要組成部分。智能變電站主要特點是由智能化一次設備和網絡化二次設備分層構建，是建立在 IEC61850 協議規范基礎上，實現變電站內智能電氣設備間信息共享和互操作的現代化變電站。智能變電站的二次設備接收和發送的不再是傳統的電壓電流模擬量和硬接點開關信號， 全站使用 IEC 61850 通信規約傳遞電壓電流采樣值、開關狀態等遙測遙信量，并使用光纖作為傳輸介質以提高抗干擾能力。如果智能站需要故障檢修、現場調試或日常維護，傳統的模擬量測量儀器無法對這些信息進行診斷測試，現場施工或變電站維護人員需要一種嶄新的手段對光數字信號進行解析。TH-8508 是一款便攜式的智能變電站光數字測試儀，它對智能變電站過程層和間隔層的網絡通訊協議（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）進行實時解析和監視，并分析其中傳輸的遙測遙信量數據，同時兼具保護的測試功能。它以直觀的方式顯示分析結果：如電壓電流的有效值、相角、諧波、功率等電能量分析；開關狀態及動作時間分析；時間同步的對時分析；光信號的光功率分析，是變電站日常維護、檢測、調試過程層和間隔層設備運行狀況的必備工具。

唐山微機繼電保護測試儀試驗方法試驗前，可將差動保護的變壓器接線類型修改為Y（Y0）／Y，且設置低（中）壓側的平衡系數為1，這樣會使試驗更簡單。試驗時，無論是是僅給高壓側加電流，還是高、低壓側同時加電流，原則如下：1、輸出的基波分量必須大于保護整定的動作門檻電流；2、輸出的初始諧波含量必須能可靠閉鎖保護，即大于保護整定的諧波制動系數。若差動保護的變壓器接線類型為Y（Y0）／△，且高、低壓側的平衡系數均不是1，如何在不修改整定值的情況下測試保護的比例制動系數呢？“高壓側諧波疊加差流”輸出時由于諧波分量和基波分量均加給高壓側，兩種波形分量受高壓的平衡系數影響相同，相互抵消。因此，試驗方法同上文所述，請參考。“高壓側諧波，低壓側差流”輸出時此時必須分別考慮高、低壓側的平衡系數。為說明方便，現假設高、低側的平衡系數分別為Kh、Kl，差動門檻值為Id0，諧波制動系數為Kxb，則a)輸出的基波分量（假設由IB輸出）必須大于：Id0／Kl；b)輸出的初始諧波含量（假設由IA輸出）必須大于：Id0＊Kxb＊Kh。開始試驗，并按步長減小諧波至差動保護動作。假設此時測試儀輸出的諧波和基波電流分別為IA1、IB1，則計算諧波制動系數的公式為：便攜式變電站數字分析儀智能手持式光數字測試儀變電站手持式光數字測試儀全自動光數字測試儀數模一體繼電保護測試系統 數模一體化繼電保護測試儀數模一體繼電保護測試儀數模一體化繼電保護校驗儀數模一體繼電保護校驗儀數模一體 繼電保護測試系統雙路繼電保護試驗箱兩路繼電保護試驗箱兩路繼電保護測試儀

<唐山>天正華意電氣設備有限公司

唐山微機繼電保護測試儀裝置特點與技術參數 節 主要特點電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。?操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。?新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。?軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。?具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。?接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

<唐山>天正華意電氣設備有限公司 唐山反時限過流繼電保護校驗儀現貨價格
<唐山>天正華意電氣設備有限公司

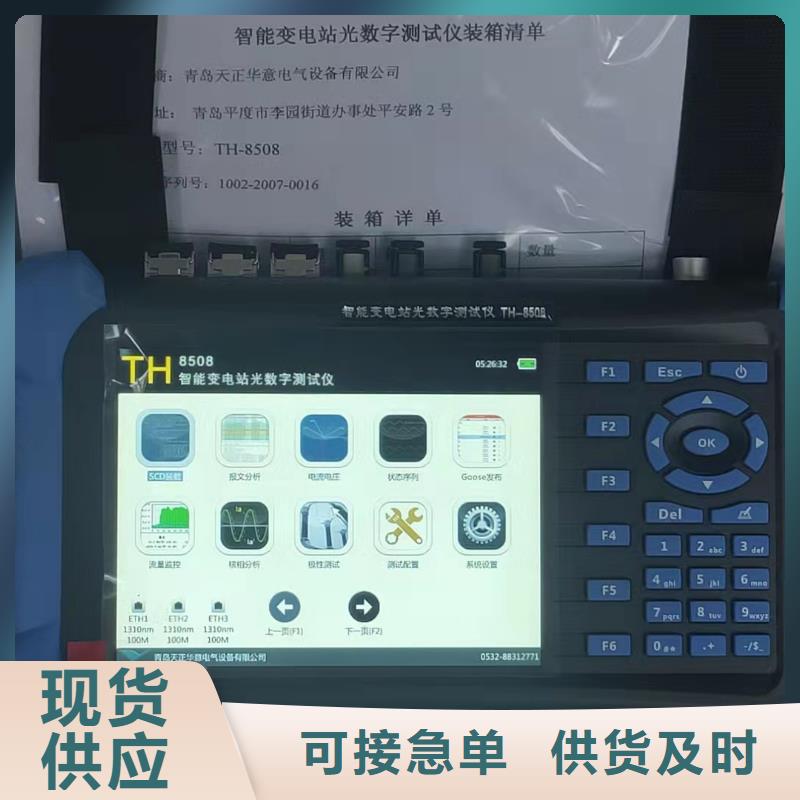

唐山微機繼電保護測試儀 本產品集光數字網絡信號分析儀與光數字繼電保護測試儀于一體。、實用的測試功能，支持交流試驗、整組試驗、狀態序列、核相、極性、虛端子、差動保護、距離與零序、故障回放等試驗模塊。技術特點?基于SOC高集成度硬件平臺開發，采用可靠穩定的嵌入式Linux系統?10.1寸1280*800高分辨率，電容式全觸控屏操作?用于智能站數字信號測試分析和繼電保護調試?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持從 CID、SCD等文件導入SV、GOOSE報文配置，并支持網絡偵測配置；?具備實時告警功能，現場應用更方便；?裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；?支持串接監聽功能，可在不中斷現場數據傳輸的情況下對數據進行解析和分析；?支持光功率計功能，可測試光網口及光串口的功率；?支持網絡壓力功能，模擬各種異常報文或異常流量對設備的可靠性進行檢驗；?支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；?支持互感器極性測試功能；?支持時間同步檢測功能，可對接入的對時信號進行解析并計算其時間偏差；?支持SCD文件比對功能，直觀的顯示兩個SCD文件內的不同之處；?提供USB口，可通過USB口進行圖片及報文的拷貝?支持報文異常測試，可在功能測試過程中進行報文異常測試；?支持單纖發送及單纖接收；?內置大容量鋰電池，續航時間不少于6小時

唐山反時限過流繼電保護校驗儀現貨價格

唐山微機繼電保護測試儀輸出狀態直接置數改變輸出值試驗過程中，軟件允許在輸出狀態進行多種直接更改輸出功能：?在輸出狀態可以進行手動、半自動、全自動方式的切換，可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。?在各種方式下均可隨時更改哪些量需要變化，點擊對應的“變”框打“√”或取消即可。?在手動方式時，可以同時將各相輸出改變為所需要的值。具體操作方法是：依次直接鍵入所需改變的各相的幅值和相位值（在未完成前不按“確認”鍵），在各值均輸入完后按“確認”鍵，裝置將立即同步地將各相輸出改變為鍵入的各值。開入量“繼保”系列測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候，一端接測試儀公共端，另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候，一定要把正電位接入公共端。在本測試模塊中，開入量A、B、C、R、a、b、c 均默認有效，互為“或”的關系，不需要某個開入量時，可選擇關閉。試驗時，保護的跳、合閘接點可接至任一路開入量中（在線路保護中，軟件默認開入R為重合閘信號接入端）。開入公共端（紅色端子）在接有源接點時，一般接電源的正極端。只要測試儀接收到某路開入量的變位信號，即在該開入量欄中記錄下一個時間。如果有多路開入量變位，各路中將會記錄各自的時間。開關變位確認時間各種繼電器和微機保護，其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響，常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器，開關變位時間設置為20ms，而微機型保護，開關變位時間設置為5ms就可。測試結果記錄界面的右下角為測試結果的“動作值”、“返回值”和“返回系數”的記錄區。記錄的內容非常豐富，可以記錄三相電壓、電流，各線電壓，電壓、電流的正序、負序及零序分量，各交流量的相位，以及頻率等。需要記錄哪個量只需在該量前打勾即可。如右圖所示。短路計算按鈕 “交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：

---
