商洛變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功 能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

商洛變頻串聯諧振耐壓裝置主要部件的技術規范及性能變頻電源控制箱THBP2.5kVA/220V/380V 1臺7.1.1 技術參數 7.1.1.1 輸入工作電源： 單相220V或三相380V±10％，50Hz。輸出電壓和電流： 0～400V，電流7A。7.1.1.3 輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05％。額定輸出容量7kVA7.1.1.5 外形尺寸和重量：360×230×320mm；15kg性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼炿娏鳌⒌葏?shù)進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩釉囼災Ｊ健⒆詣釉囼災Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

10A接地引下線測試儀規格商洛 <商洛>天正華意電氣設備有限公司

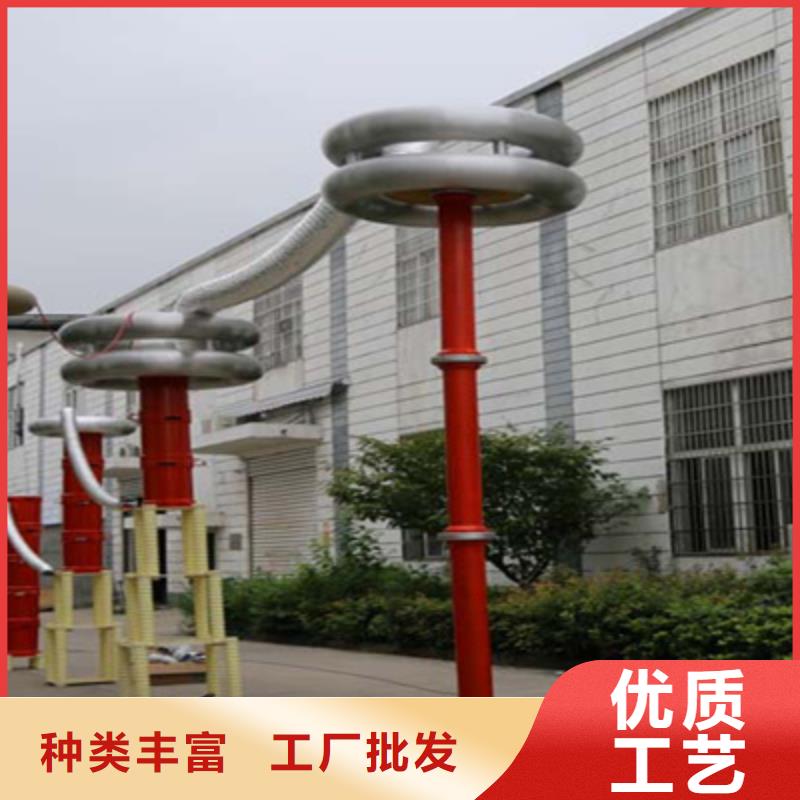

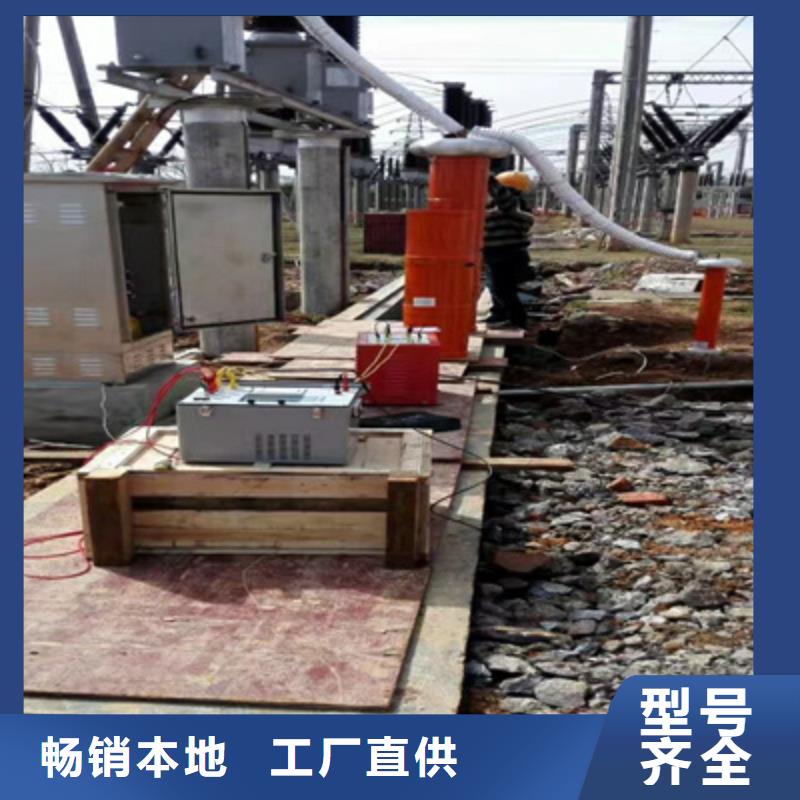

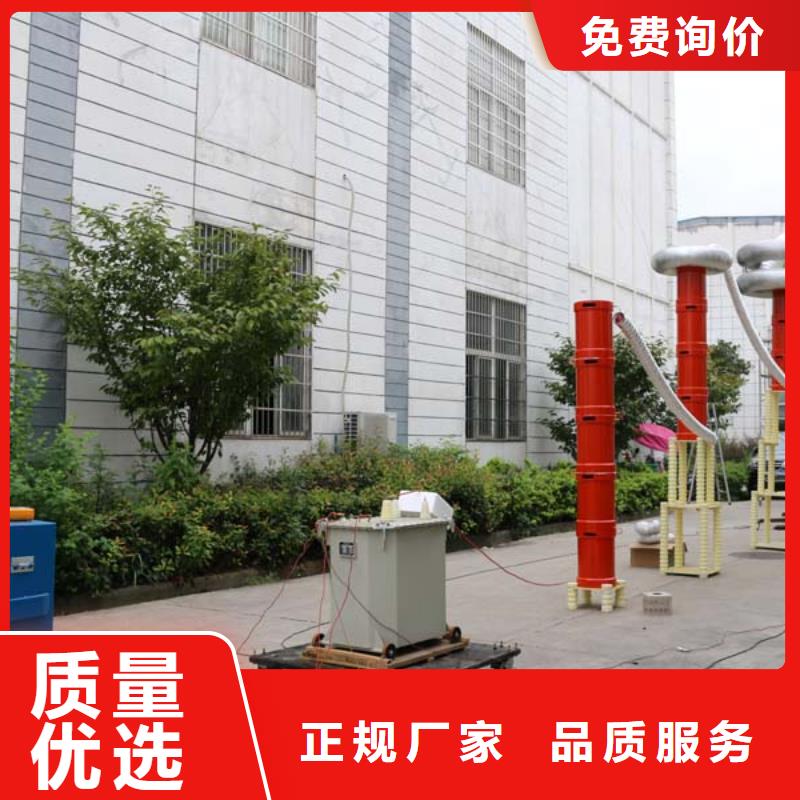

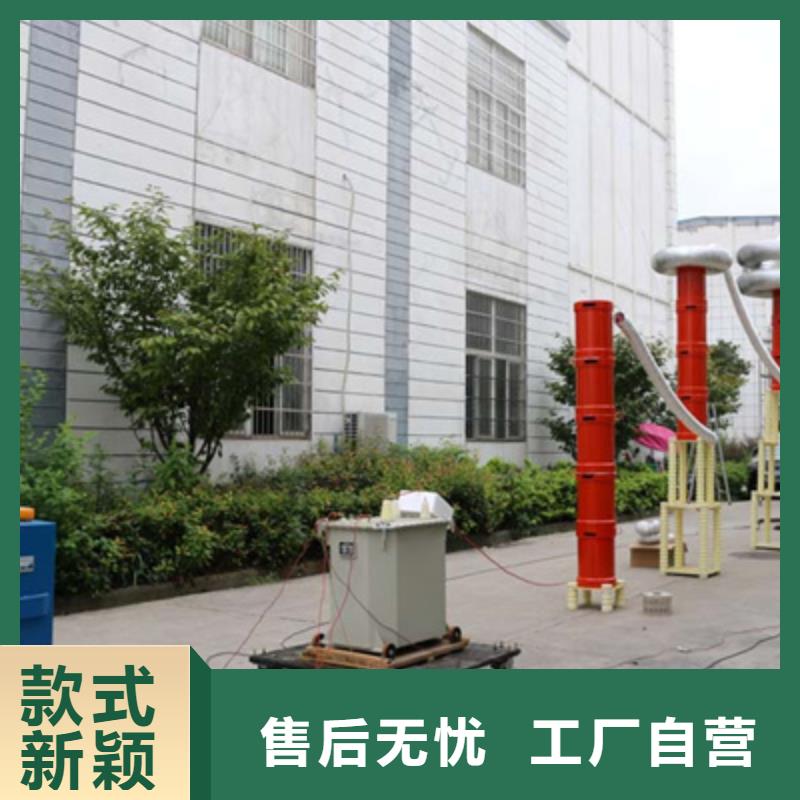

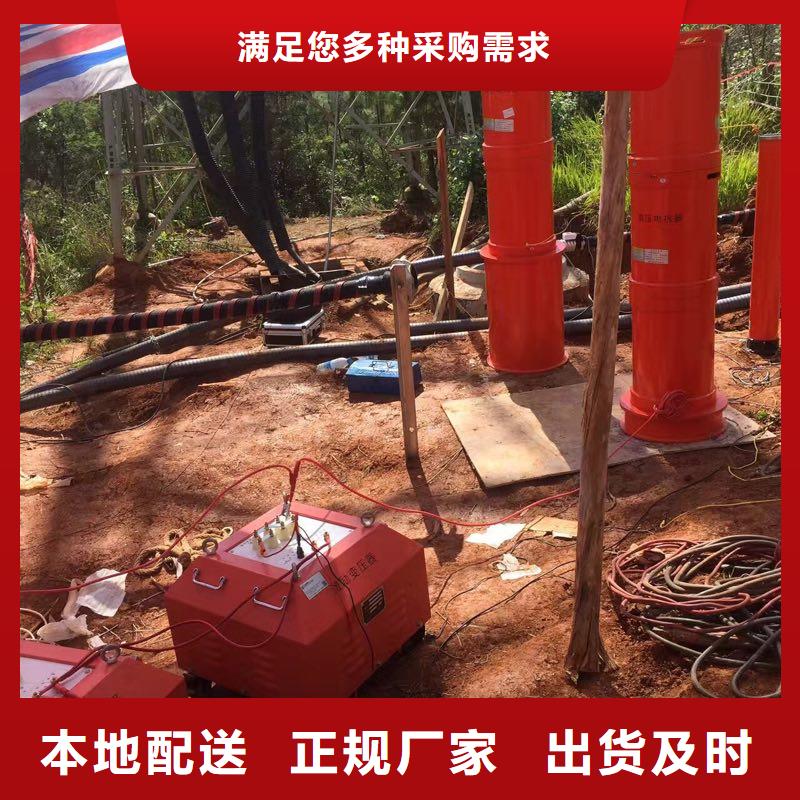

商洛變頻串聯諧振耐壓裝置產品概述:該裝置主要針對10/35/110kV電纜及110kV變壓器和母線、開關、等電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。串聯諧振在電力系統中應用的優點：1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。整個裝置單件重量很輕，便于現場使用裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

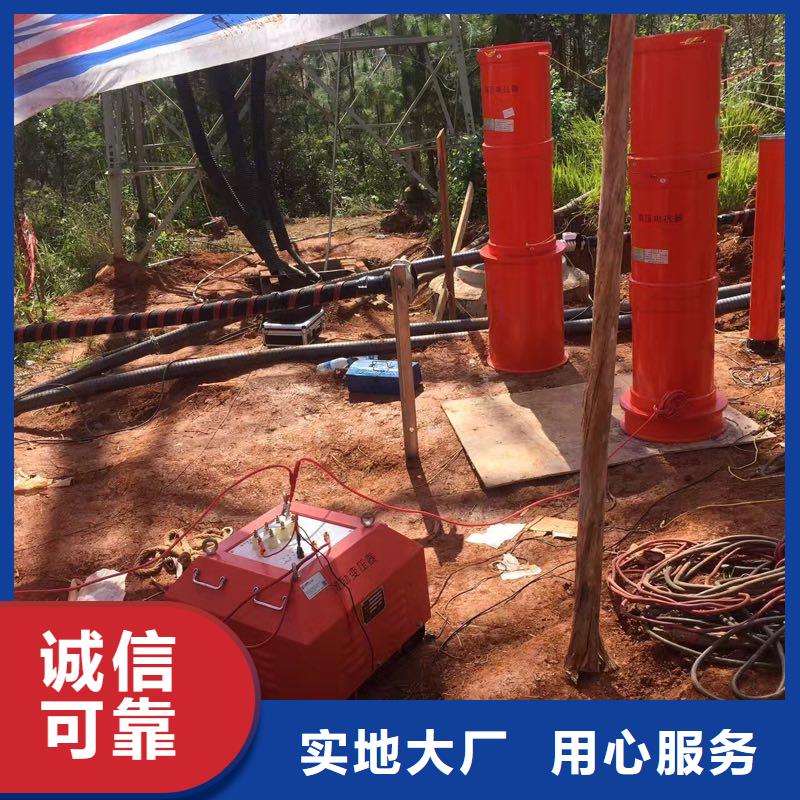

商洛變頻串聯諧振耐壓裝置產品簡介該儀器主要針對10kV、35kV、110kV、220kV、變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該儀器主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。『我公司調頻諧振儀器主要功能及其技術特點』1、儀器具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。2、儀器具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.3、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。4、儀器自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。5、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

<商洛>天正華意電氣設備有限公司 10A接地引下線測試儀規格商洛

商洛變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、操作模式切換、電容，電感，頻率互換計算、參數查詢等4）參數設置：完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河腥詣印胱詣印⑹謩尤N運行狀態。具備升壓、調諧（含手動、自動）、運行狀態、模式切換、故障提示功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存500組試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，利用設備所攜帶打印機打印8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為20～400Hz，出廠默認設置為30-300Hz，也可按需設置，加快調諧過程；頻率分辨率根據需要，可預設為0.01Hz、0.1Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

<商洛>天正華意電氣設備有限公司
<商洛>天正華意電氣設備有限公司

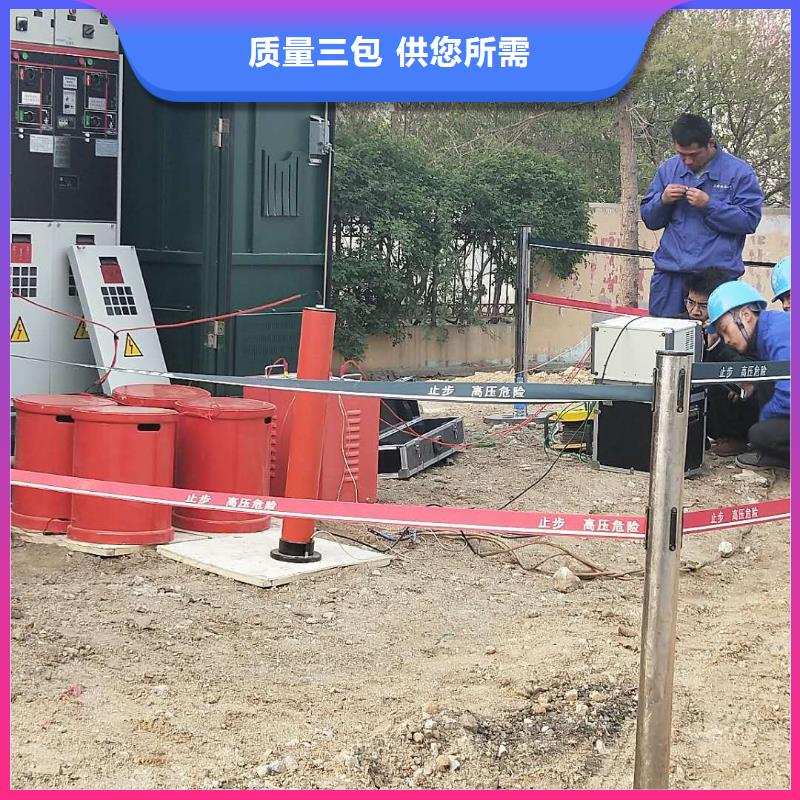

商洛變頻串聯諧振耐壓裝置常見故障排除5.1通用注意事項1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的作業規程。3.為了保證試驗的正確，除必須熟悉本產品說明書外，還必須嚴格按有關標準和規程進行試驗操作。4.各聯接線不能接錯，否則可導致試驗裝置損壞5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作。5.2常見故障原因及排除1.風扇不能啟動：急停、故障保護、失諧保護后，沒有按“故障復位”；2）內部溫度過高，功率元件熱保護；排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！2.自動調諧不能完成，找不到諧振點：現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路排除方法：1）檢查接地裝置可靠，接地連接線是否有斷開點；檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值兩組A1X1和A2X2；高壓繞組阻值每個輸出端對高壓尾）檢查每一只電抗器的通斷；(每個繞組阻值)4）檢查分壓器的信號線的通斷；（電容量）5）檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！3 不能升壓到試驗電壓現象：調諧曲線是一條直線，有較低的尖峰；試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；原因：1）電抗器與試品電容量不匹配，沒有準確找到諧振點；2）試品損耗較高，系統Q值太低；3）勵磁變壓器高壓輸出電壓較低；4）高壓連接線過長或沒有采用高壓放暈線排除方法：1）將補償電容器并接入試驗回路，加大回路電容量；盡可能將多只電抗器串聯，提高回路電感量；3）提高勵磁變壓器的輸出電壓；4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；5） 一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過5米。如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！

<商洛>天正華意電氣設備有限公司 10A接地引下線測試儀規格商洛

商洛變頻串聯諧振耐壓裝置裝置技術參數 性能特點 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼炿娏鳌⒌葏?shù)進行設置或選擇。試驗?zāi)Ｊ剑菏謩釉囼災Ｊ健⒆詣釉囼災Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

<商洛>天正華意電氣設備有限公司
10A接地引下線測試儀規格商洛

商洛變頻串聯諧振耐壓裝置售后服務1)該套設備到貨后，根據供需雙方合同中該套設備調試相關事宜的條款，如有調試需要，供方負責該套設備相關技術人員的現場技術支持服務。指導并協助需方完成該套設備的次現場驗收試驗以及需方相關操作人員的技術培訓。需方驗收合格后，應填寫供方提供的設備《驗收/維修報告》（見附表）作為需方已完成驗收的憑證。2)供方對該套設備實行保修，保修期為出廠之日起一年，保修期內負責該產品（設備主體，不含配線等易耗附件）的免費檢查、零部件更換。3)超過保修期一年的產品供方提供終身維護。一年以上，三年以內供方免維修工時費只收取維修成本費用。三年以上則按正常程序計費（維修工時費、材料費、及附加）。4)實行全天候技術響應服務，在接到需要關于該套產品使用過程中出現問題的電話或傳真后8小時內給予技術解決方案。5)如因人為操作不當或不可抗力等因素造成的設備損壞或無法使用則不在此質保范圍。

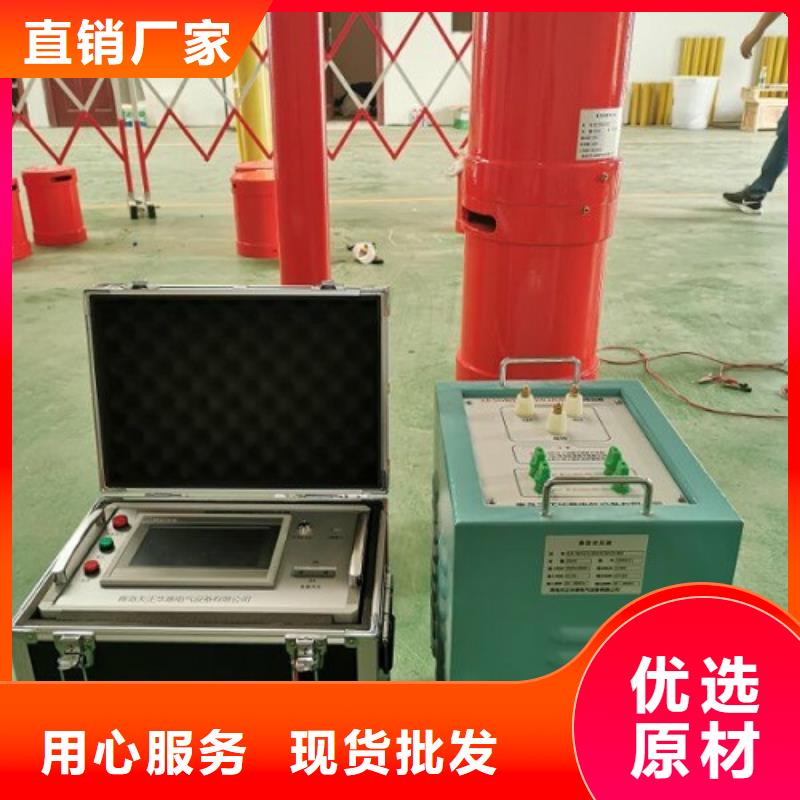

商洛變頻串聯諧振耐壓裝置 內部由嵌入式顯示屏控制操作功能得到優化操作簡單2)自動掃頻尋找諧振點.頻率范圍30-300Hz可手動設置掃頻范圍掃頻耗時1.5分鐘(全頻掃). 頻率分辨率0.1Hz3)自動試驗用戶可設置試驗程序系統自動按設置的程序完成試驗過程4)自動試驗時自動跟蹤系統的諧振狀態當諧振狀態發生變化超過設置的區域時系統自動跟蹤諧振點.在整個過程中保證系統工作在出力狀態，調頻時繪制頻率電壓曲線。5)耐壓時自動跟蹤電壓電壓正常波動時自動調整電壓到目標電壓由用戶根據試驗情況進行操作6)全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出7)軟件經過嚴格模擬運行檢驗，運行、穩定、可靠8)自動保存試驗數據數據查詢功能根據查詢條件查詢以往的試驗數據 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流10)保護功能：具有斷電、過流、過壓及閃絡保護功能；a)過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置b)過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置c)擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿d)斷電保護：試驗電源斷電后，裝置能快速保護11)變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動12)外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

<商洛>天正華意電氣設備有限公司 10A接地引下線測試儀規格商洛

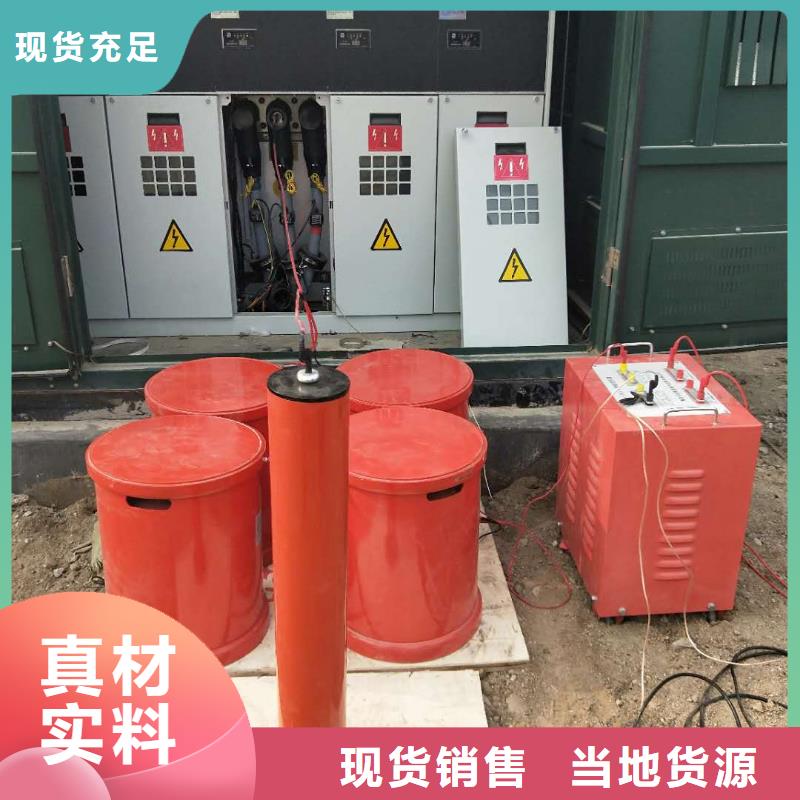

商洛變頻串聯諧振耐壓裝置 設備遵循標準GB10229-88 《電抗器》GB109 《電力變壓器》GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》DL/T 596-1996 電力設備性試驗規程》 GB1094.1-GB1094.6-96 《外殼防護等級》GB2900　 《電工名詞術語》GB/T16927.1~2-199 《高電壓試驗技術》五 裝置容量確定110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。頻率取35HZ試驗電流 I＝2πfCU試 ＝2π×35×0.156×10-6×128×103＝4.4A對應電抗器電感量 L＝1/ω2C＝132H 設計六臺電抗器，使用電抗器三節串聯兩組并聯，單節電抗器為85kVA/45kV/2.2 A/132H驗證: 1．10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。使用電抗器六節并聯此時電感量為L＝132/6＝22H試驗頻率f＝1/2π√LC＝1/(2×3.14×√22×1.26×10-6)＝30.3Hz試驗電流 I＝2πfCU試 ＝2π×98×1.26×10-6×22×103＝5.3A2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。使用電抗器兩節串聯三組并聯此時電感量為L＝132＊2/3＝88H試驗頻率f＝1/2π√LC＝1/(2×3.14×√88×0.42×10-6)＝26.2Hz試驗電流 I＝2πfCU試 ＝2π×26.2×0.42×10-6×52×103＝3.6A3.110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz試驗電壓不超過160kV。

<商洛>天正華意電氣設備有限公司

商洛變頻串聯諧振耐壓裝置540kVA/270kV/27kV變頻串聯諧振耐壓試驗裝置一、系統執行標準GB50150-2006《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》JB/T9641-1999《試驗變壓器》GB10229《電抗器》GB/T.311-1997《高壓輸變電設備的絕緣與配合DL/T846-2004 《高電壓測試設備通用技術條件》GB4793-1984《電子測量儀器要求》GB2900 電工名詞術語》GB4208《外殼防護等級》GB191《包裝貯運標志》GB/T16927-1997 《高電壓試驗技術》二、工作環境1.環境溫度：－150C –40 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3500米；三、裝置主要適用范圍1、滿足300mm210kV 電纜交流耐壓試驗，長度10km，電容≤3.7uF試驗頻率30~300Hz試驗電壓U≤22kV。2、滿足300mm235kV 電纜交流耐壓試驗，長度4km，電容≤0.76uF試驗頻率30~300Hz試驗電壓U≤52kV。3、滿足300mm2110kV 電纜交流耐壓試驗，長度1km，電容≤0.139uF試驗頻率30~300Hz試驗電壓U≤128kV。4、滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。5、滿足110kV開關，母線，GIS交流耐壓試驗，試驗頻率30~300Hz試驗電壓U≤265kV。四、系統技術規范及性能4.1 系統技術參數4.1.1 額定輸出電壓0～270kV4.1.2 諧振電壓波型：正弦波，波形畸變率＜1.0％4.1.3 被試品電流；2A4.1.4 試驗容量：540kVA4.1.5 輸出頻率30～300Hz4.1.6 工作時間 滿功率輸出下，連續工作時間60min4.1.7 品質因素30～904.1.8 輸入工作電源單相220V或三相380V±5％，50Hz4.1.9 環境溫度：－15℃～＋40℃4.1.10 相對濕度：＜90RH％，無凝露狀況4.1.11 海拔高度＜3500m4.1.12 噪聲≤50dB4.2 系統的性能特點

<商洛>天正華意電氣設備有限公司 10A接地引下線測試儀規格商洛

商洛變頻串聯諧振耐壓裝置 變頻串聯諧振耐壓試驗裝置一、系統執行標準GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》JB/T9641-1999《試驗變壓器》GB10229 《電抗器》GB/T.311-1997 《高壓輸變電設備的絕緣與配合》DL/T846-2004 《高電壓測試設備通用技術條件》GB4793-1984《電子測量儀器要求》GB2900《電工名詞術語》GB4208《外殼防護等級》GB191《包裝貯運標志》GB/T16927-1997《高電壓試驗技術》二、工作環境1.環境溫度：－150C –40 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3500米；三、裝置主要適用范圍1、滿足300mm210kV 電纜交流耐壓試驗，長度1km，電容≤0.37uF試驗頻率30~300Hz試驗電壓U≤22kV。四、系統技術規范及性能4.1 系統技術參數4.1.1 額定輸出電壓 0～22kV4.1.2 諧振電壓波型正弦波，波形畸變率＜1.0％4.1.3 被試品電流2A4.1.4 試驗容量： 44kVA4.1.5 輸出頻率30～300Hz4.1.6 工作時間 滿功率輸出下，連續工作時間15min4.1.7 品質因素30～904.1.8 輸入工作電源： 單相220V或三相380V±10％，50Hz4.1.9 環境溫度15℃～＋40℃4.1.10 相對濕度 ＜90RH％，無凝露狀況4.1.11 海拔高度：＜3500m4.1.12 噪聲 ≤50dB

<商洛>天正華意電氣設備有限公司 10A接地引下線測試儀規格商洛

商洛變頻串聯諧振耐壓裝置?過壓保護電壓：設置試驗電壓的極限值，電壓超過時自動終止試驗，保護試驗設備和被試品。一般設置比試驗電壓高10％。?過流保護系數：設置變頻電源輸出電流的值，一般設置為。短時間也可設置150％，主要是用于保護變頻電源功率器件燒壞。?設置幫助：設置時一些提示幫助。?返回菜單：返回到主菜單，圖2。?選擇模式：當設置完試驗參數時，不需返回到主菜單選擇自動試驗和手動試驗，點擊“選擇模式”，即可選擇是自動試驗或手動試驗，如圖4。圖4通用操作步驟正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。1.自動試驗：進入圖2或圖4界面，點擊“自動試驗”，進入下圖5界面，點擊“開始試驗”，則自動進行調諧、升壓、計時、降壓。圖　5界面依次如下：調諧圖6為了更好地找到準確的諧振點，儀器在本功能下的調諧分為粗調和細調；兩步，均為自動進行，只有完成了調諧，才自動進入到下一界面；因為是在低電壓下的調諧，所產生的高壓電壓不會對被試品有任何的損害，所以請耐心等待。即使在不利的情況下，自動調諧的時間也不會超過3分鐘！

---
