商洛電容電流測試儀確保將測試儀的電流輸出端正確接到圖7的開口三角N-L上。一般在二次的端子編號為N600和 L630。為了確保連接正確，可以按下列方法進行檢查：用萬用表分別測量PT二次側三相電壓和開口三角電壓；將三相電壓中的 值減去小值得到的差和開口三角電壓比較，如果兩者差不多，就說明找到的開口三角端是正確的；如果兩者差別很大，則說明沒有正確找到開口三角端。例如，測量得到三相電壓分別為61V、60V、59.5V，則正確的開口三角電壓應為1.5V左右，如果測量得到的開口三角電壓僅為0.2V，說明所找的開口三角端不正確或PT開口三角連線已經斷開（在現場實測中發現有多個變電站的PT 開口三角連線斷開情況）。（6）選擇正確的PT變比，也就是選擇正確的PT接線方式。電容電流測試儀是通過選擇PT連接方式和設定系統額定高壓來確定PT變比的，這樣對于試驗人員會更方便、快捷。PT一般是采用100/3V的二次繞組連接成開口三角，但也有特殊的情況，有些變電站的PT采用100V二次繞組組成開口三角。為了確保選擇變比的正確，可以通過測量組成開口三角的各繞組的電壓來確定。（7）完成以上操作后，就可以使用電容電流測試儀進行電容電流的準確測量。

商洛靠譜的漏電開關測試儀校準裝置 生產廠家
<商洛>天正華意電氣設備有限公司

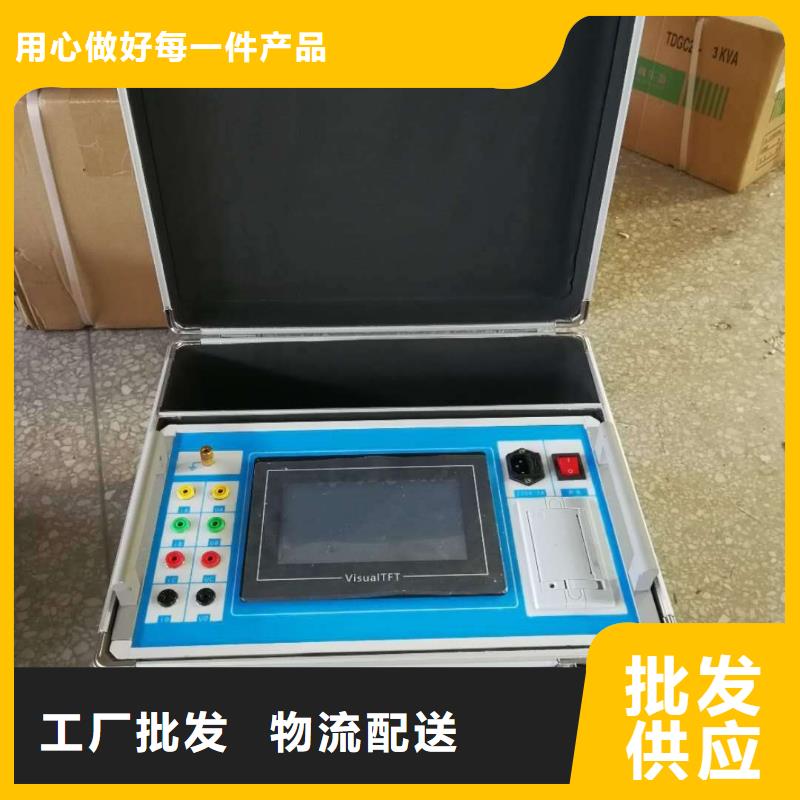

商洛電容電流測試儀接線方法進行測試前，應按使用要求正確連接電源線及信號電纜。（如圖3）圖31、電壓電纜一端接到電壓輸出端子上 2、測試電流信號電纜插在電流輸入插頭上， 3、接好電容電感電源線。4、將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形表卡在所需測量的單臺電容器的套管處。注意：一定要將電壓輸出紅端線從鉗形表正面穿過后再接到需測量的單臺電容器（電抗器）的套管處，接反時測量不準確。五、儀器操作方法 使用本儀器前應仔細閱讀本說明書 檢查接線無誤 儀器接地良好 防止觸電事故。開機后屏幕顯示主菜單畫面。選擇測量方式:測電容時可選單相電容、三相△、三相Y，三相Yn 三相III測電抗器電感時可選擇大電感、小電感方式，小于5mH時只能選擇小電感方式，測電阻時可選擇大電阻、小電阻方式，小于1Ω時只能選擇小電阻方式。注意:選錯可能損壞儀器!選擇電壓等級:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 選擇電壓等級用于計算電容的千乏數，千乏數計算公式為：千乏數（Kvar）Q=U*U*2*3.14*f*CU:電容的電壓等級；f:測量電壓的頻率；C：電容值在上述設定完成后，將箭頭指向開始測量按【ENT】鍵 稍后結果就會出現在顯示屏上，所測數據自動記錄按【ENT】鍵打印數據 按【ESC】鍵回到開機主菜單進行下一次測量，選擇數據查詢可以查看以前40次所測電容值或電感值，按上、下鍵翻頁，在數據查詢時按【ENT】鍵可進入歷史數據打印菜單，此時按【ENT】鍵打印本次數據，按下鍵打印全部40組歷史數據。需要調整系統時間時請將光標移到“時間設定”按【ENT】鍵進入時間設定菜單將光標移到要調整的“年”、“月”、“日”、“時”、“分”、“秒”上，按【ENT】鍵，此時光標前進一步，再按【上】、【下】鍵調整，完成后按【ESC】鍵回到時間設定菜單，全部調完后將光標移到“存”上，按【ENT】鍵將數據存入儀器，再按【ESC】鍵回到主菜單。

<商洛>天正華意電氣設備有限公司
商洛靠譜的漏電開關測試儀校準裝置 生產廠家

商洛電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

<商洛>天正華意電氣設備有限公司 商洛靠譜的漏電開關測試儀校準裝置 生產廠家

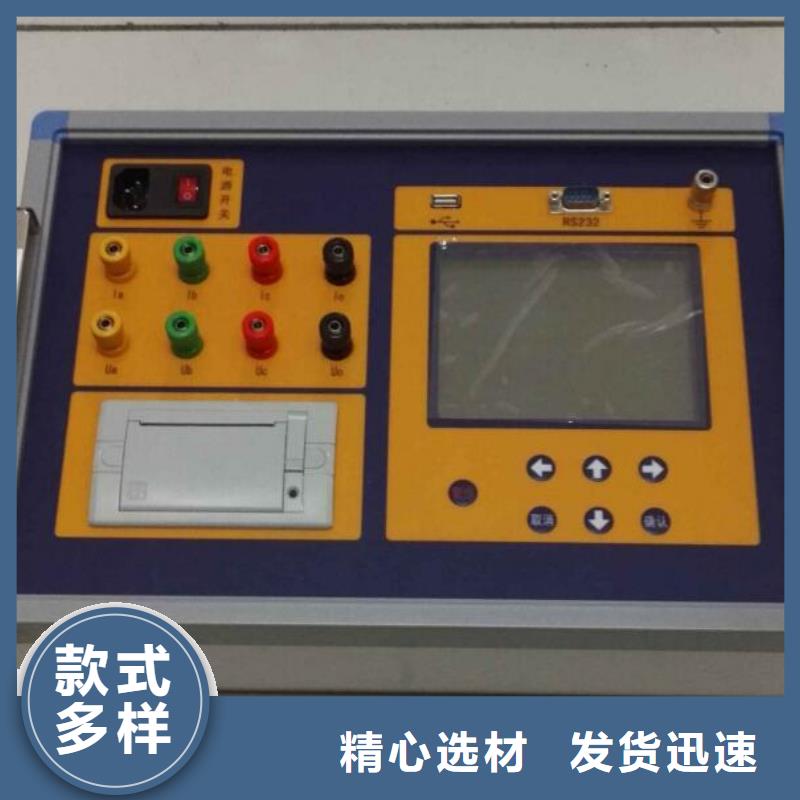

商洛電容電流測試儀測試接線（1）單相電容的測量：（2）單相電容測試時，將紅測試線一端接在Ua、ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo、uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。圖17如果電容器組有多個單相電容需要測試，可以再測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。(2)三相△型電容的測量：圖18為三相△形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖18△形聯接被試電容AB 相接線圖圖19為三相△形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，短接AC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。 20為三相△形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，短接AB相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

<商洛>天正華意電氣設備有限公司 商洛靠譜的漏電開關測試儀校準裝置 生產廠家

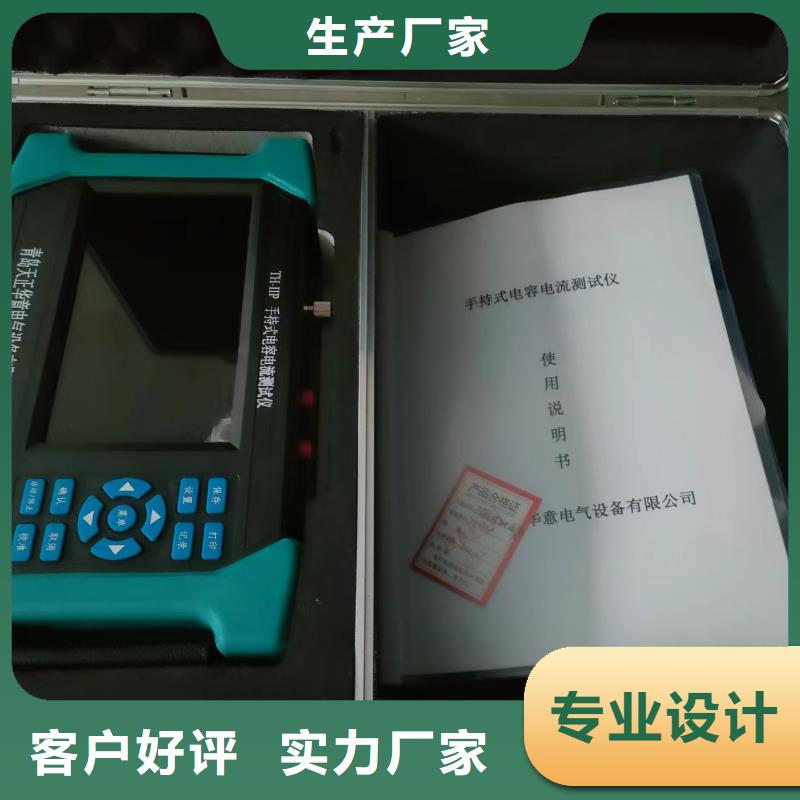

商洛電容電流測試儀測量原理電容電流測試儀是從PT 開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。3 功能及特點3.1 測量范圍更寬，測試速度更快。3.2 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。3.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。3.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。3.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。3.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。3.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。3.8 具備輸出短路保護功能。3.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。3.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。3.11 熱敏打印機打印功能，快速、無聲。3.12 體積小、重量輕，方便攜帶使用。4 技術指標4.1 電容電流測量4.1.1 測量范圍：0.3μF～200μF 1A～400A4.1.2 準確度： ±(讀數×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 電壓等級：0.1KV～99.9KV連續可調4.2 零序3U0電壓測量4.2.1 測量范圍：1V～100V AC 50HZ4.2.2 準確度： ±(讀數×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用條件及外形4.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz4.3.2 儀器重量：4.5Kg4.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)4.3.4 使用溫度：-10℃～50℃4.3.5 相對濕度：＜90%，不結露

<商洛>天正華意電氣設備有限公司

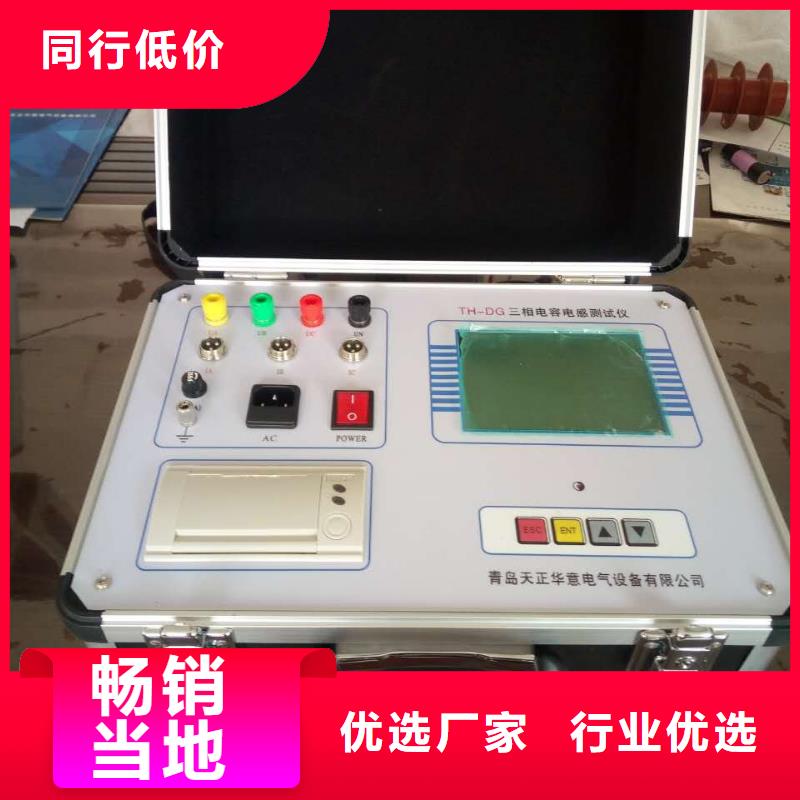

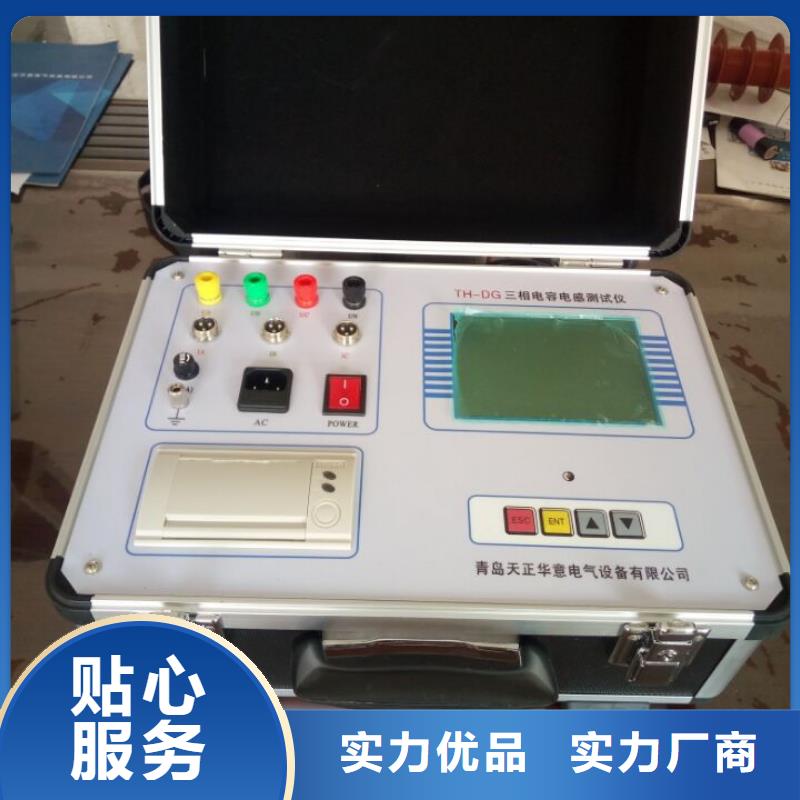

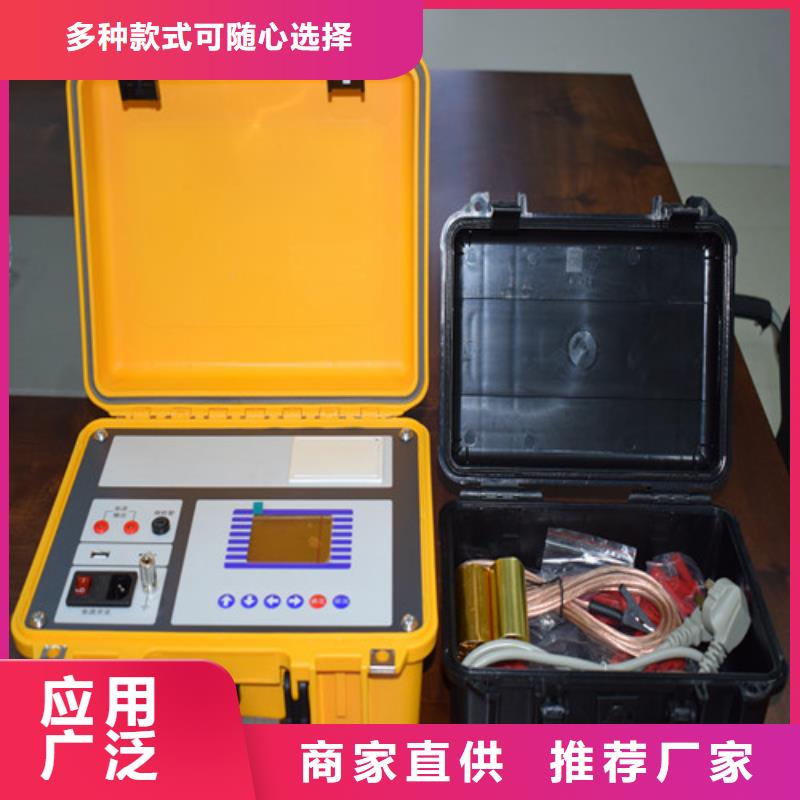

商洛電容電流測試儀無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司研制出一種三相全自動電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

<商洛>天正華意電氣設備有限公司 商洛靠譜的漏電開關測試儀校準裝置 生產廠家

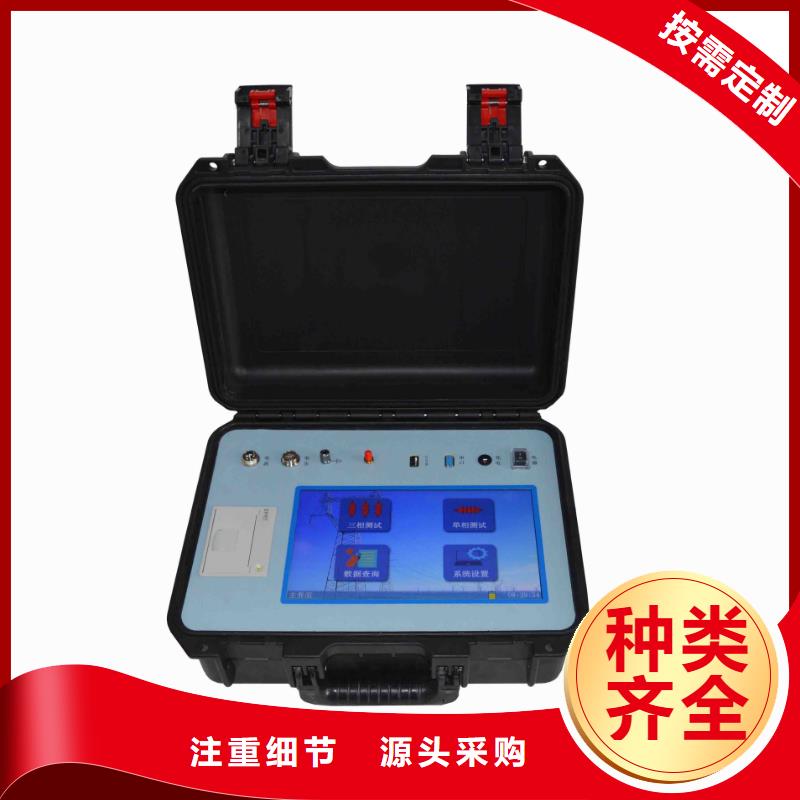

商洛電容電流測試儀功能及特點2.1 測量范圍更寬，測試速度更快。2.2 支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法。2.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。2.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。2.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。2.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。2.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。2.8 具備輸出短路保護功能。2.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。2.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.11 熱敏打印機打印功能，快速、無聲。2.12 體積小、重量輕，方便攜帶使用。

<商洛>天正華意電氣設備有限公司 商洛靠譜的漏電開關測試儀校準裝置 生產廠家

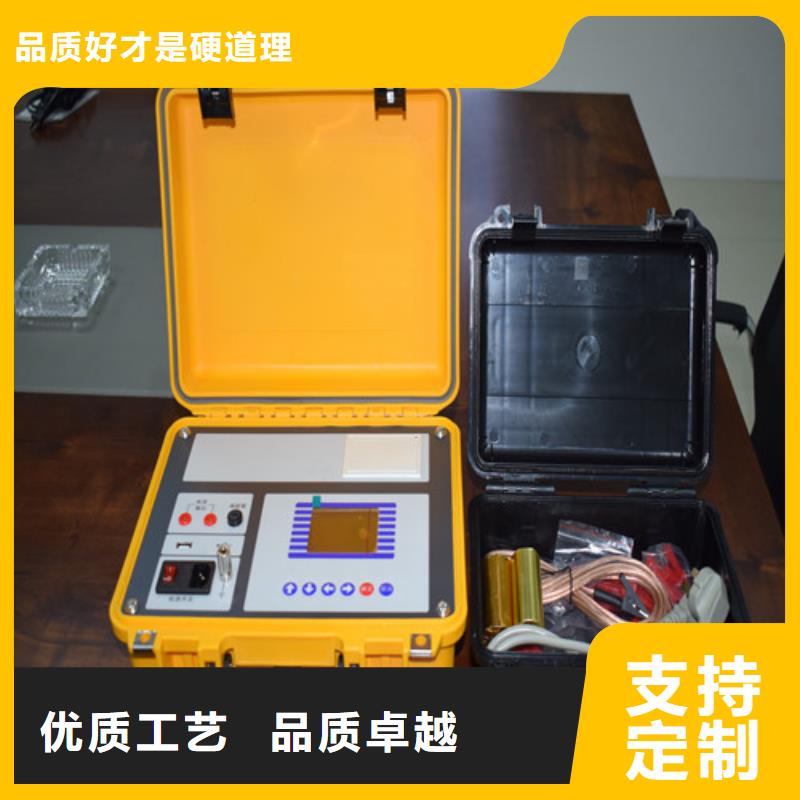

商洛電容電流測試儀技術指標3.1 電容電流測量3.1.1 測量范圍：0.3μF～200μF 1A～400A3.1.2 準確度： ±(讀數×5%+2字)3.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）3.1.4 電壓等級：0.1KV～99.9KV連續可調3.2 零序3U0電壓測量3.2.1 測量范圍：1V～100V AC 50HZ3.2.2 準確度： ±(讀數×1%+10字)3.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）3.3 使用條件及外形3.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz3.3.2 儀器重量：4.5Kg3.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)3.3.4 使用溫度：-10℃～50℃3.3.5 相對濕度：＜90%，不結露4 面板及各部件功能介紹圖14.1 電流輸出：接測試線一端的彈棒，測試線另一端接PT二次側。4.2 保險管： 電流輸出保險管，串聯在測試回路中，熔斷電流2A。4.3 顯示屏： 工業級320×240點陣彩色液晶屏，帶LED背光，顯示操作菜單和測試結果。4.4 按鍵： 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。4.5 優盤接口：外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在存儲過程中，嚴禁撥出優盤。4.6 打印機： 打印測試結果。4.7 接地端子：儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須干凈。4.8 電源開關：整機電源開關。4.9 電源輸入：交流AC220V電源輸入。
