| 產品參數 | |
|---|---|
| 產品價格 | 666/臺 |
| 發貨期限 | 1 |
| 供貨總量 | 1000 |
| 運費說明 | 含運費 |
| 小起訂 | 1 |
| 質量等級 | 0.05 |
| 是否廠家 | 是 |
| 產品材質 | 鋁合金 |
| 產品品牌 | 青島天正華意電氣 |
| 產品規格 | 158 |
| 發貨城市 | 青島 |
| 產品產地 | 青島 |
| 加工定制 | 是 |
| 產品型號 | TH |
| 可售賣地 | 全國 |
| 產品重量 | 5 |
| 產品顏色 | 白 |
| 質保時間 | 三年 |
| 外形尺寸 | 158 |
| 適用領域 | 電力電氣 |
| 質量認證 | 9000 |
| 產品功率 | 15 |
| 工作溫度 | 45 |
| 范圍 | 供應全自動沖擊電壓發生器試驗系統成套設備裝置的供應范圍覆蓋陜西省 西安市、寶雞市、咸陽市、延安市、漢中市、榆林市、銅川市、商洛市、安康市 商州區、洛南縣、丹鳳縣、商南縣、鎮安縣、柞水縣等區域。 |

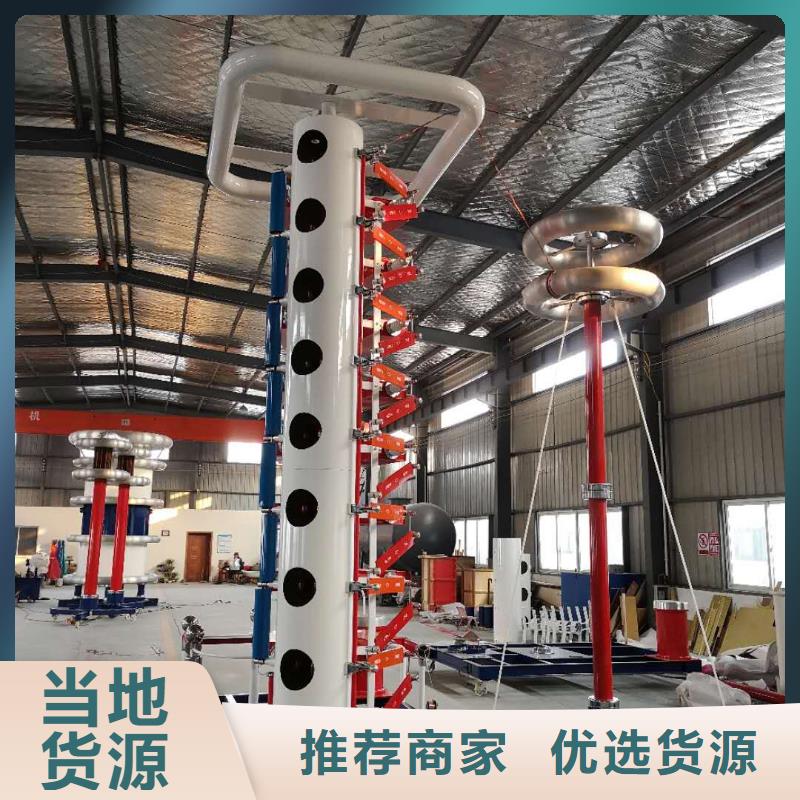

商洛雷電沖擊發生器 自動生成測試圖形5.10.1峰值測量: 雙通道沖擊峰值電壓或電流測量模塊，2％測量準確度。5.10.2波形測量: 泰克數字示波器及專用衰減器采樣率:2GS/s帶寬:100M垂直分辨率:9bit 2通道記錄長度:10k點5.10.3波形處理:計算機處理系統臺灣品牌計算機:作為測試數據管理系統軟件: ICM-3000沖擊數字采集測量軟件5.10.4屏蔽操作臺體及隔離濾波電源5.10.5 ICM沖擊數字采集測量系統沖擊數字采集測量系統由各種前置高壓側的沖擊分壓/分流器（或羅克夫斯基線圈）、測量傳輸電纜、后臺低壓側二次衰減器（或匹配器）、示波器或高速采集卡、計算機、采集測量控制軟件組成；在高壓沖擊試驗中所產生的各種波形，該系統可自動完成采集、傳輸、測量、計算、處理、記錄、保存、打印等功能，能滿足各種不同的高壓沖擊試驗中對波形數據的采集及測量的需求，系統、高速、、可靠，完全符合和滿足IEC1083-2、GB/T16896.1標準；其中ICM-3000A沖擊數字采集測量軟件是一套高性能的測量控制軟件。該軟件與Tektronix公司數字示波器配套使用，它能夠通過GPIB接口、RS232串口、USB口、以太網接口方便靈活地遠程控制示波器，完成高壓沖擊試驗的采集測量，能在Windows2000/ WindowsXP/Vista操作系統下穩定地運行，其操作簡單直觀。
商洛雷電沖擊發生器 輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面3.2.73.2.7.1充電回路參數：也就是設置主回路的參數，?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【充電電壓變比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。系統提供1000V以下和1000V以上電壓值的調整，里面的時間和增量都可以進行微調，調整數據不宜過大。?完成設置：點擊【確認/返回】按鈕完成參數的設置。3.3試驗結束?旋上急停按鈕，用接地棒對電容進行放電，確認電容沒有電。?取下高壓端線和低壓端線，再取下試品。?如果試驗中，試品燒壞，清理臺面。?關閉電源開關。4故障指示4.1當前充電電壓大于設定電壓的10％：?檢查直流分壓器的高壓端與低壓端的連接是否可靠連接；?檢查直流分壓器的BNC插頭是否可靠連接，重新插拔一次；4.2急停按下，請旋開按鈕：?該信息表示急停按鈕按下，設備處于待機狀態，若要重新啟動設備，請先旋開急停按鈕；5維護事項5.1日常維護5.1.1應定期清潔。建議一周一次。5.1.2檢查絕緣是否良好5.1.3檢查電氣連接是否有不良。5.1.4地線是否連接完好。5.1.5檢查接線端子有無松動現象，各電氣連接接觸是否良好。5.1.6保持測溫線頭干凈。5.2長期停放時的維護保養措施5.2.1長期停放時，應注意絕緣、防潮、防銹等。5.2.2長期停放后重新使用，應對電氣性能進行檢測，尤其是絕緣和接地，合格后方可使用。
<商洛>天正華意電氣設備有限公司 商洛供應全自動沖擊電壓發生器試驗系統成套設備裝置的經銷商
商洛雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。
<商洛>天正華意電氣設備有限公司 商洛供應全自動沖擊電壓發生器試驗系統成套設備裝置的經銷商商洛雷電沖擊發生器電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。8、在升壓和耐壓過程中，如電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。9、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗
<商洛>天正華意電氣設備有限公司 商洛供應全自動沖擊電壓發生器試驗系統成套設備裝置的經銷商
商洛雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。
