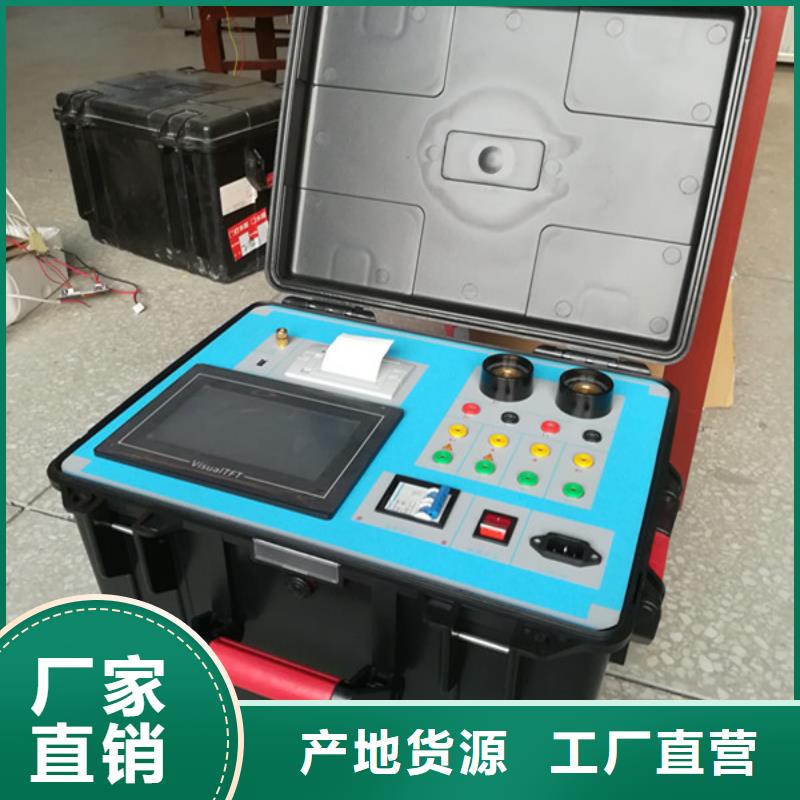

商洛互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

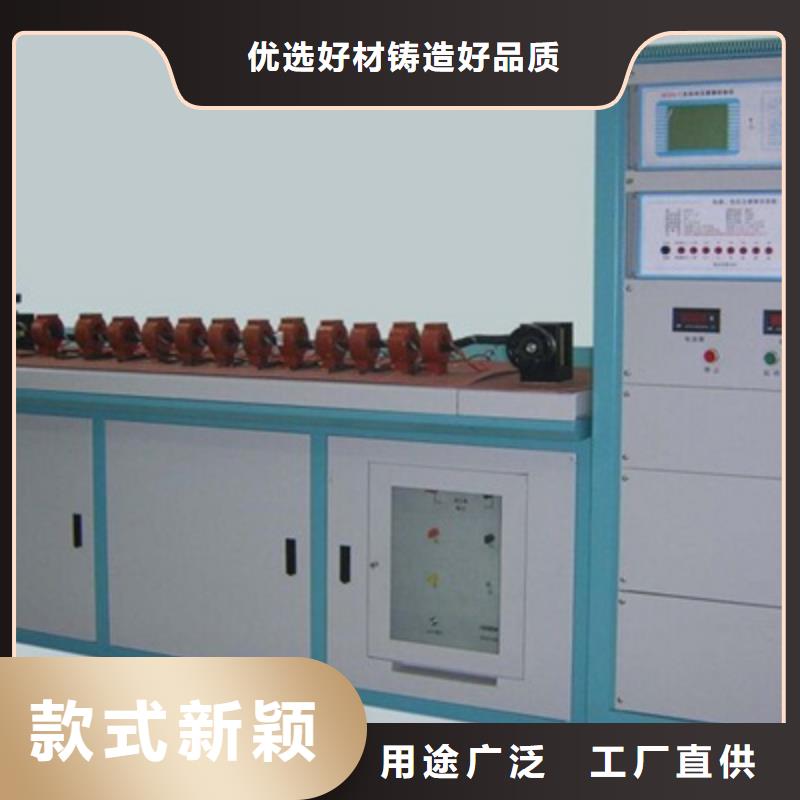

商洛互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

商洛互感器綜合測試儀 CT一次通流測試界面 、CT一次通流接線圖 6、CT交流耐壓試驗1）參數設置：　在CT主界面中，選擇“交流耐壓”后，進入測試界面（圖18），設置好設定電壓值：0～1000V。2）實驗：接線圖見圖19，被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示“不合格”。圖18，CT交流耐壓測試界面 ，CT交流耐壓接線圖7、CT負荷試驗1、參數設置：在CT測試主界面中，選擇進入“負荷”試驗界面（如圖20），設置二次側額定電流： 1A或5A。線電阻：只在測試負載箱時使用（按照負載箱銘牌設定）2、試驗測試儀的K1、K2為電壓輸出端，參照圖21進行接線，將被測負荷（負載）接測試儀的K1、K2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存”打印”及“退出”選項進行下一步操作。圖20，CT二次負荷測試界面 CT二次負荷接線圖8、直阻測試 、校零：在CT測試主界面中，選擇進入“直阻”試驗界面（如圖22），試驗前應先對測試用導線進行校零，在CT主界面顯示菜單上通過控制器選中 直阻測試項，進入直阻測試界面并選擇“校零” 校零前將測試導線的線夾對接（測試線短接）（圖23），然后進行校零，校零完成后，界面提示“校零完畢、試驗：校零結束后，參照圖24接好測試線，測試儀的D1、D2接被測繞組，選中 “開始” 鍵即開始測試，試驗完成后，即顯示直阻測試結果，可以選擇 “保存打印”及“退出”選項進行下一步操作。圖22，直阻測試界面，導線阻值清零接線圖圖24，直阻測試接線圖9.PT測試進行電壓互感器功能測試時，請移動光標至PT，并選擇相應測試選項。1、PT勵磁特性測試1)、參數設置在PT測試主界面中，選擇進入“勵磁”試驗界面，勵磁電流（0～20A）：輸出電流為儀器輸出的設置電流，如果試驗中電流達到設定值，將會自動停止升流。通常1A即可測試出拐點值。

商洛互感器綜合測試儀測試過程中切勿人體觸碰高壓A與N端子!??測試過程中發現異常立即按下高壓輸出開關，切斷高壓輸出！??接地端子務必可靠接地！測電容式電壓互感器上N與E（或X）必須分離！測普通電磁式電壓互感器N與E短接！??測試結束以后，務必關機后再拆除高壓線！??若要斷電重啟系統，應在切斷電源三秒后再重啟，確保硬件電路全部斷電。二、操作方法開機后儀器界面如下：點擊“誤差測量” 進入測量界面：1、誤差測量界面1）出廠編號點擊此處，彈出一個軟鍵盤，可以修改該條數據的出廠編號。2）型號系統內部存儲的型號將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的型號。 3）測試類型點擊此處，彈出一個下拉框，選擇測試類型。4）功率因數系統內部存儲的功率因數將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的功率因數。 5）頻率默認50HZ。6）電容量點擊此處，彈出一個鍵盤，輸入要測試的互感器的額定電容量。7）端子標志點擊此處，顯示測試繞組名，若選擇空白，則該繞組端所有信息會被屏蔽掉。 8）是否測量點擊此處，可以選中是否進行測試該繞組誤差數據。9）額定一次電壓系統內部存儲的額定一次電壓將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定一次電壓值。10）額定二次次電壓會根據額定一次電壓自動生成，無需填寫。11）準確度等級系統內部存儲的準確度等級將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除準確度等級值。

商洛互感器綜合測試儀.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至電腦。11.2安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe” 操作軟件，如圖15即為上位機操作軟件。11.3 在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.4如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖16中選擇打開“選擇文件”，出現圖17操作窗口，在圖16中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據。11.5 載入數據結束后，選擇“確定”出現圖18界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.6 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.7 選擇“保存”選項，則以WORD的形式顯示結果如圖19。11.8 如需繼續加載試驗結果數據，請先上次載入的數據。圖15圖16 圖17圖18附 錄 附錄一、 “校準”測試方法（以CT為例）圖19，校準測試主界面圖20，電壓校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面，設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～3000V。2）開始： 電壓校準試驗參照圖19進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測。電流校準試驗參照圖20進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測。

商洛互感器綜合測試儀CT主界面 ，PT主界面八.CT測試進行電流互感器測試時，請移動光標至CT，并選擇相應測試選項。8.1、CT勵磁（伏安）特性測試在CT主界面中，選擇“勵磁” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—1000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。 試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。

商洛互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

商洛互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

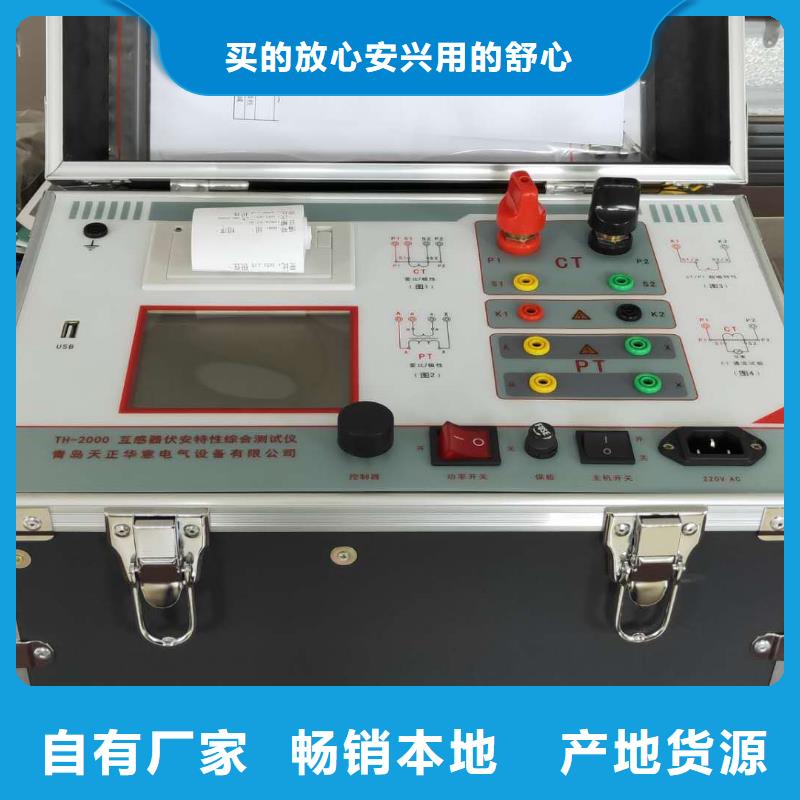

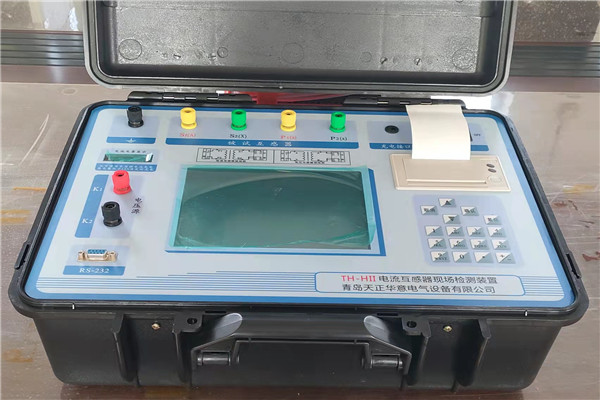

商洛互感器綜合測試儀工作條件要求1、輸入電壓 220Vac±10％、額定頻率 50Hz； 2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證；3、參數對應的環境溫度是23℃±5℃； 4、保證值在出廠校驗后一年內有效。六. 產品硬件結構6.1．面板結構: （圖1）圖16.2．面板注釋：1 —— 設備接地端子2 ——U盤轉存口3 ——打印機4 ——液晶顯示器5 ——控制器6 ——過流保護（功率）開關7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口8 ——S1、S2：CT變比/極性試驗時，二次側接入端口9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口10 ——A、X ：PT變比/極性時，一次側接入端口11 ——a、x ：PT變比/極性時，二次側接入端口12 ——D1、D2 ：CT/PT 二次直阻測試時，二次側接入端口（選配）13 ——主機電源開關14 ——主機電源插座15 、16、17、18、19、20——主要功能接線簡圖七.操作方式及主界面介紹7.1、控制器使用方法控制器有三種操作狀態：“左旋”，“右旋”，“按下”。使用控制器的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。7.2、主菜單 （見圖2）開機之后默認進入CT測試，CT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“一次通流” 、“數據查詢”、“退磁” 、“PT”10種選項，可以使用旋轉控制器進行選擇和設置。如圖2所示，當“類型”后面為帶有灰色背景的 CT 時，表示當前為CT測試。旋轉光標到“PT”并按下，則進入PT測試界面，如圖3。PT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“數據查詢”、“退磁” 、“CT”9種選項，可以使用旋轉控制器進行選擇和設置。如圖3所示，當“類型”后面為帶有灰色背景的 PT 時表示當前為PT測試。旋轉光標到“CT”并按下，則進入CT測試界面，
