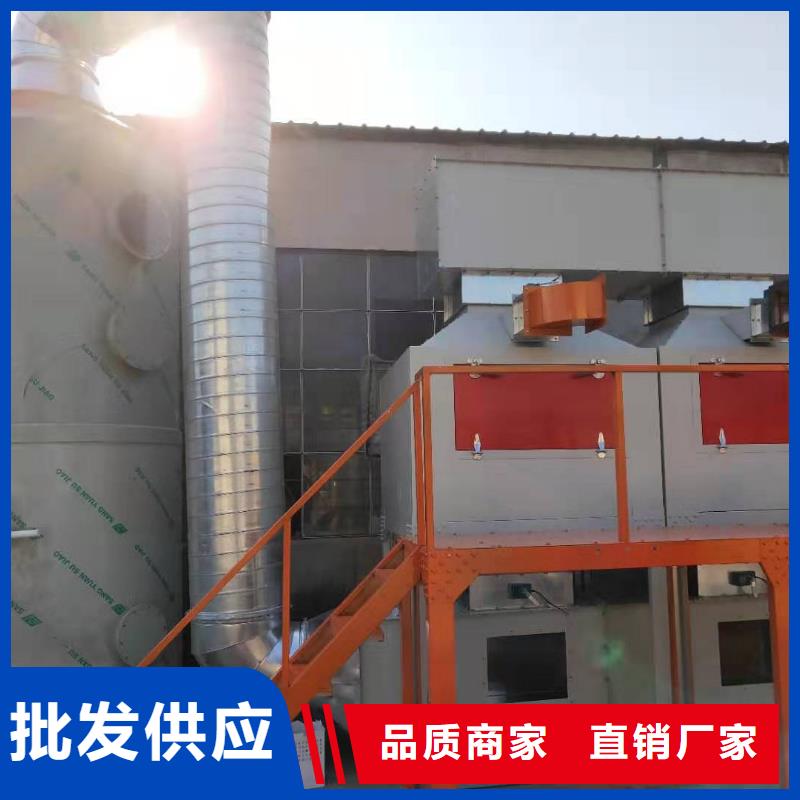

催化燃燒裝置主要由熱交換器、燃燒室、催化反應器、熱回收系統和凈化煙氣的排放煙囪等部分組成，如右圖所示。其凈化原理是：未凈化氣體在進入燃燒室以前，先經過熱交換器被預熱后送至燃燒室，在燃燒室內達到所要求的反應溫度，氧化反應在催化反應器中進行，凈化后煙氣經熱交換器釋放出部分熱量，再由煙囪排入大氣。

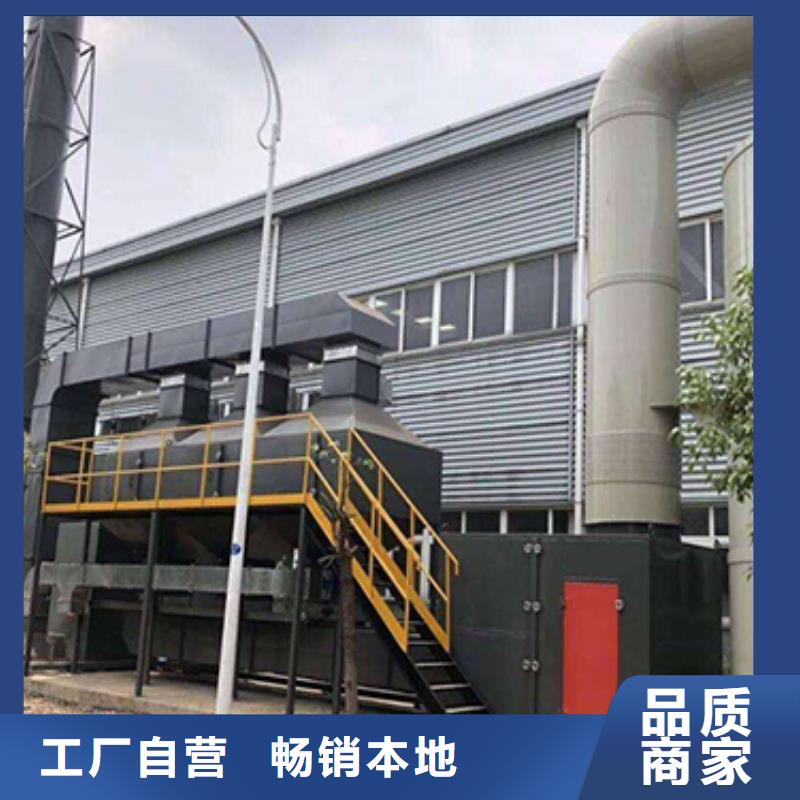

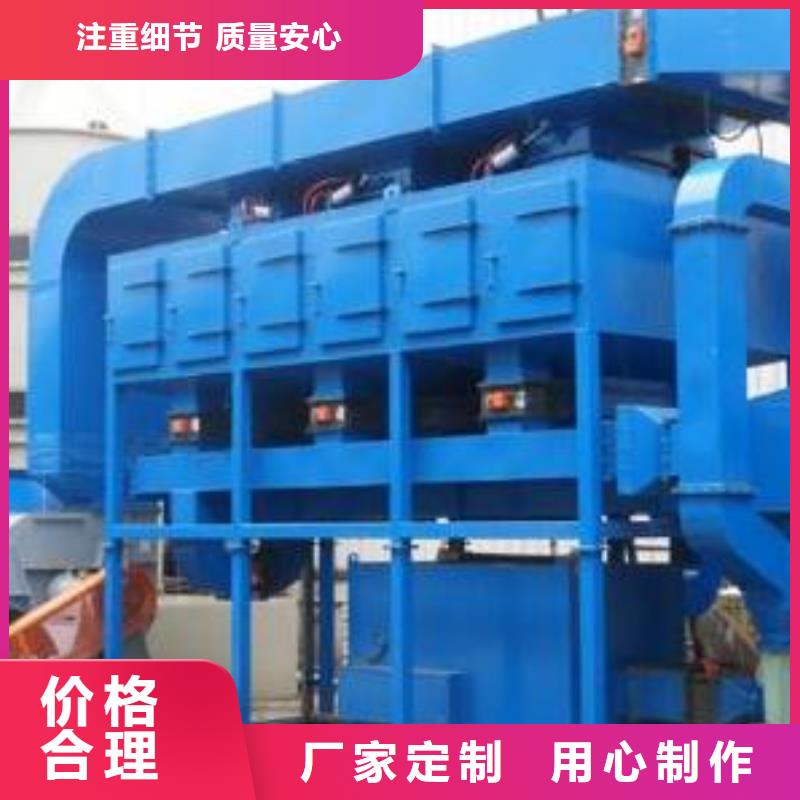

活性炭吸附催化燃燒設備性能及特點

1、該設備原理先進、用材獨特、性能穩定、操作簡便、節能省力、可靠、無二次污染；

2、采用新型的活性炭吸附材料——蜂窩狀活性炭，與粒狀相比具有優越的動力學性能。極適合于大風量下使用。

3、能耗低、運行成本低吸附時僅風機功率，脫附時間短2~4小時，周期長2~4天脫附一次。

4、吸附有機物廢氣的活性炭吸附床，可循環使用催化燃燒后的熱氣進行脫附再生，脫附后的氣體再送入催化燃燒室進行凈化處理，不需外加能量，運轉費用低，節能效果顯著。

5、催化燃燒室采用陶瓷蜂窩體的貴金催化劑，阻力小，活性高。當有機蒸汽濃度達到2000PPM以上時，可維持自燃。

6、全自動控制，操作簡易。

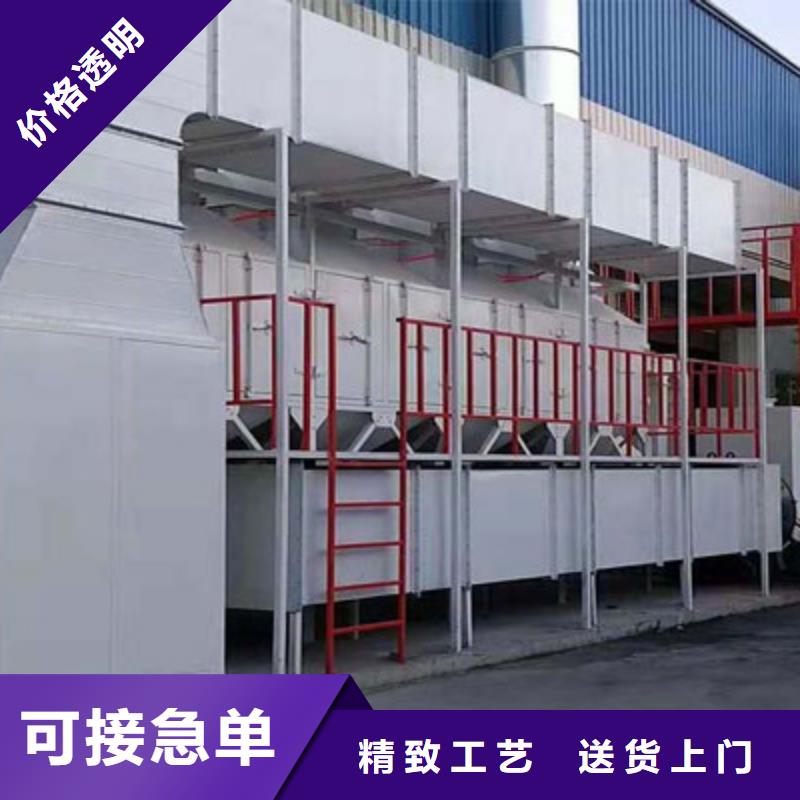

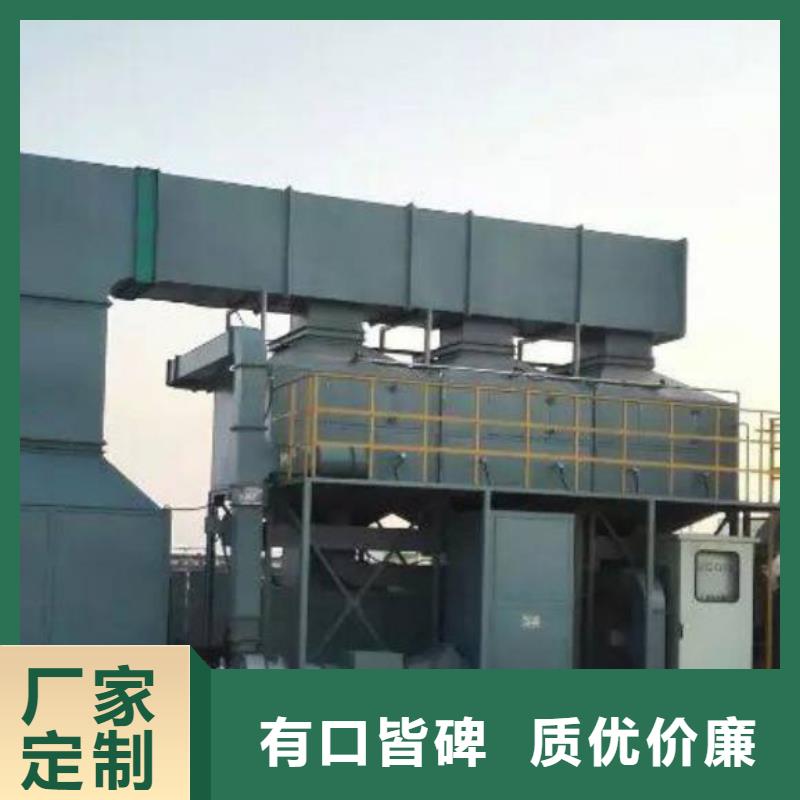

活性炭催化燃燒設備是在催化氧化的基礎上，結合蓄熱式燃燒的有點而研發的，適用于三苯、酮、酯、醛、酚等各種工業排放的有機廢氣和異味惡臭氣體。活性炭催化燃燒設備原理是通過催化氧化的方法將污染物氧化為CO2和H2O，同時利用蓄熱材料反復回用反應產生的熱量，達到減少運行費用的目的。活性炭催化燃燒設備主要結構由燃燒室、陶瓷填料床、催化劑和切換閥等組成。


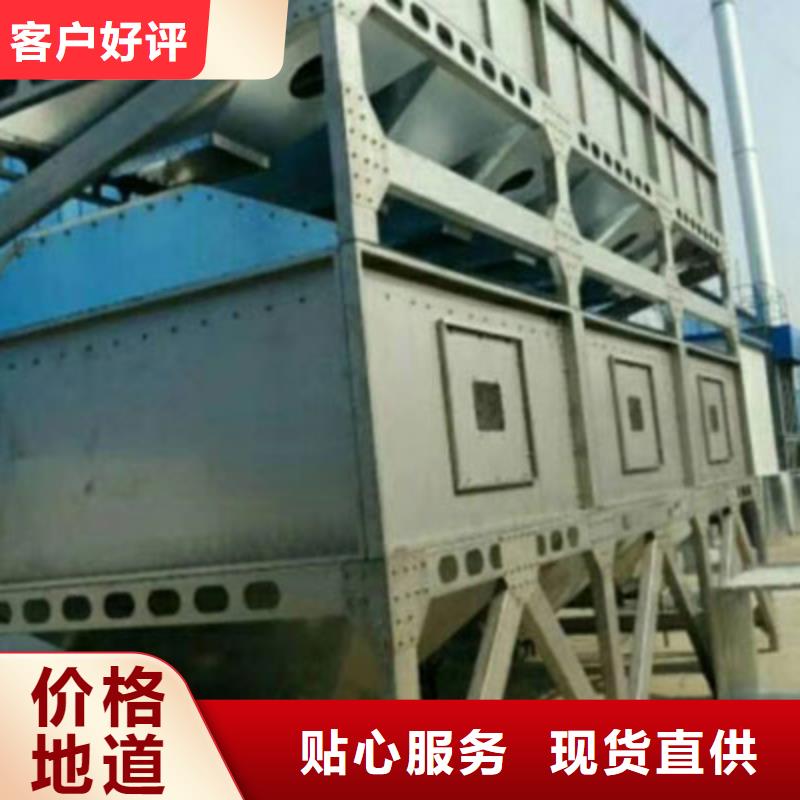

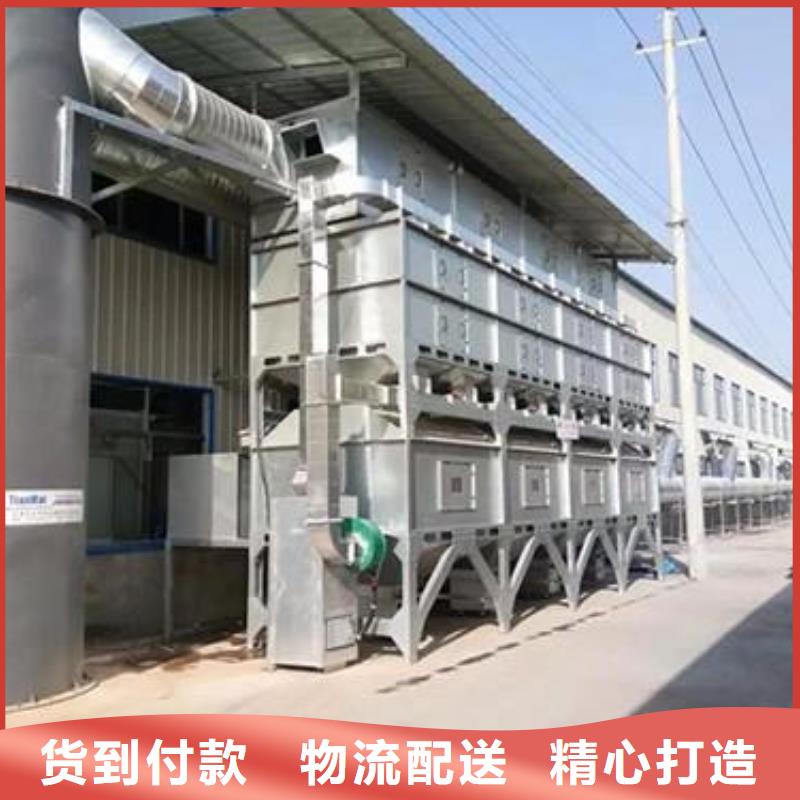

催化燃燒過程是在催化燃燒裝置中進行的。有機廢氣先通過熱交換器預熱到200～400℃，再進入燃燒室，通過催化劑床時，碳氫化合物的分子和混合氣體中的氧分子分別被吸附在催化劑的表面而活化。由于表面吸附降低了反應的活化能，碳氫化合物與氧分子在較低的溫度下迅速氧化，產生二氧化碳和水。
在催化劑的作用下，使有機廢氣中的碳氫化合物在溫度較低的條件下迅速氧化成水和二氧化碳，達到治理的目的。
