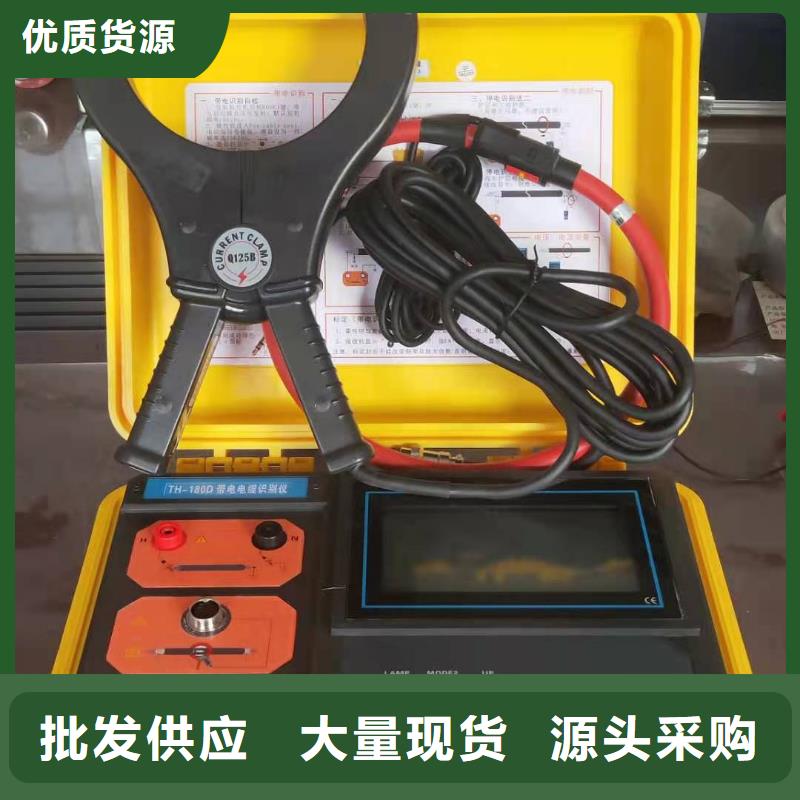

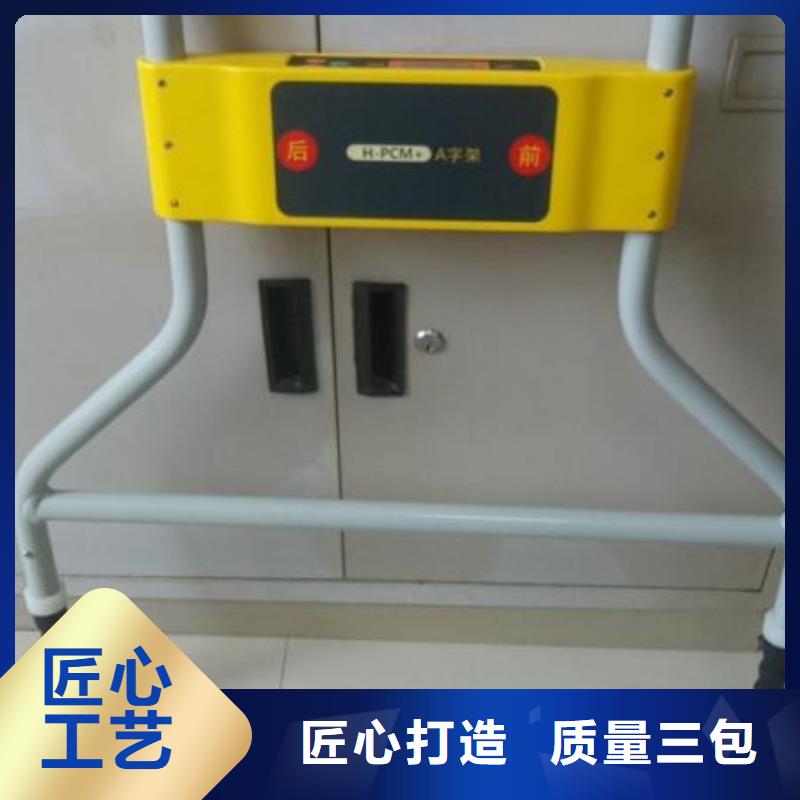

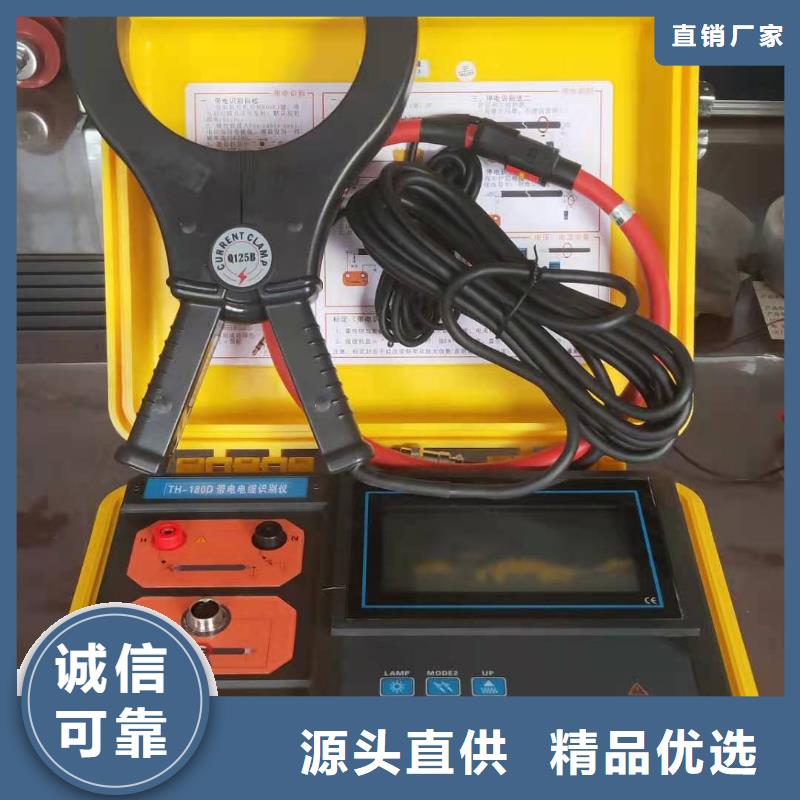

江西贛州地埋電纜管線探測儀本儀器有高壓輸出， 危險！！！一、概 述電纜外護套故障測試儀主要用于交聯電纜外護套的故障檢測，也可以用來定點單芯電纜的外護套故障，定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位。電纜外護套故障測試儀的輸出電壓為5/10KV 及以下，滿足中國標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和性試驗以及電纜外護套的故障定位。快速準確查找500kv以下單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，是單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。伴隨城網改造的展開，許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中，包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因為電纜埋設過深，或周圍情況復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。

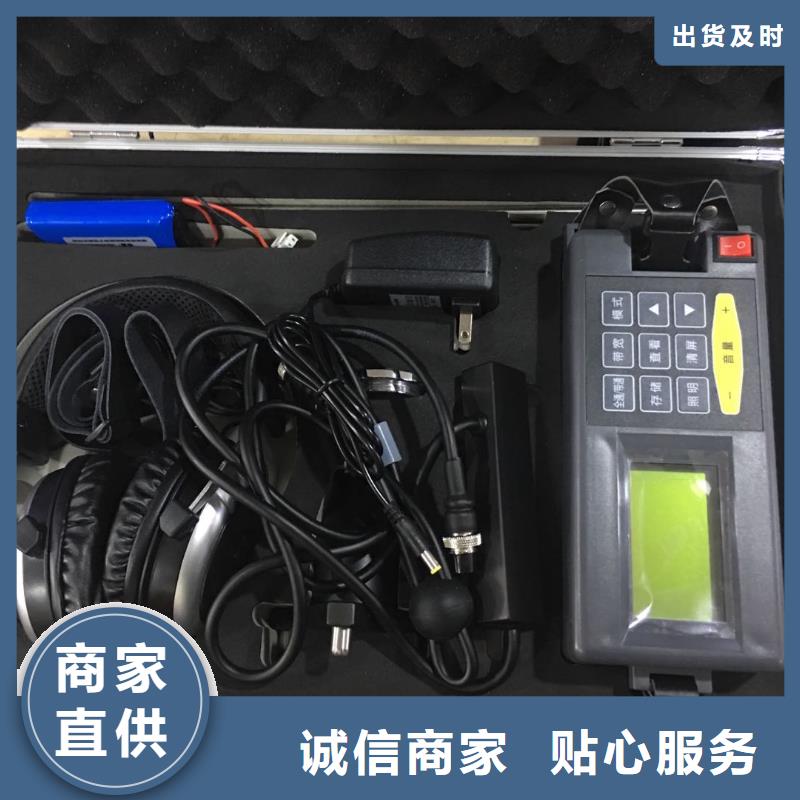

江西贛州地埋電纜管線探測儀將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地端也應解開，將發射機的紅色接線夾夾一條完好芯線，黑色接線夾夾在打入地下的接地針上。在電纜的對端，將對應芯線接打入地下的接地針接地。注意：盡量使用接地針，而不要直接用接地網！至少在電纜的對端必須用接地針，接地針還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流會從發射機流經芯線，在電纜對端流入大地，流回近端后返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的電流方向判定功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外電纜接地，流經電纜的信號電壓很低，難以對鄰線產生電容耦合，從而減少干擾。由于芯線和大地之間存在電阻和分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，可以不予考慮。芯線和大地相接的方法使用較繁瑣，但目標電纜上的有效電流，且不易受鄰近電纜干擾，若電纜絕緣好，發射電流就更不會流到交叉的其他金屬管線上，所以在特別復雜的環境應優先采用本方法。

江西贛州地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。圖2-1-2 直連法接線注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。
