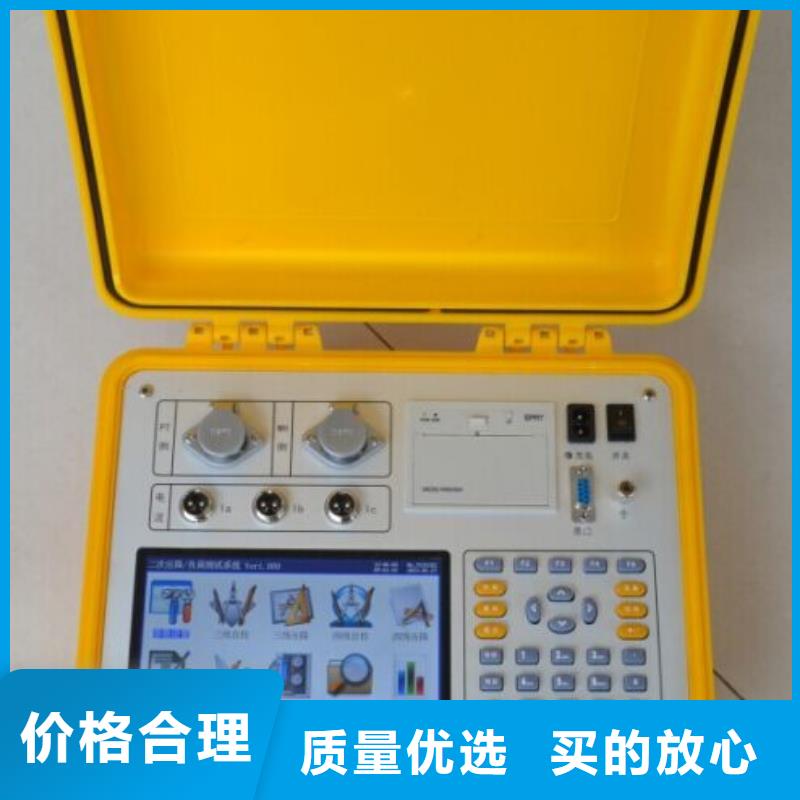

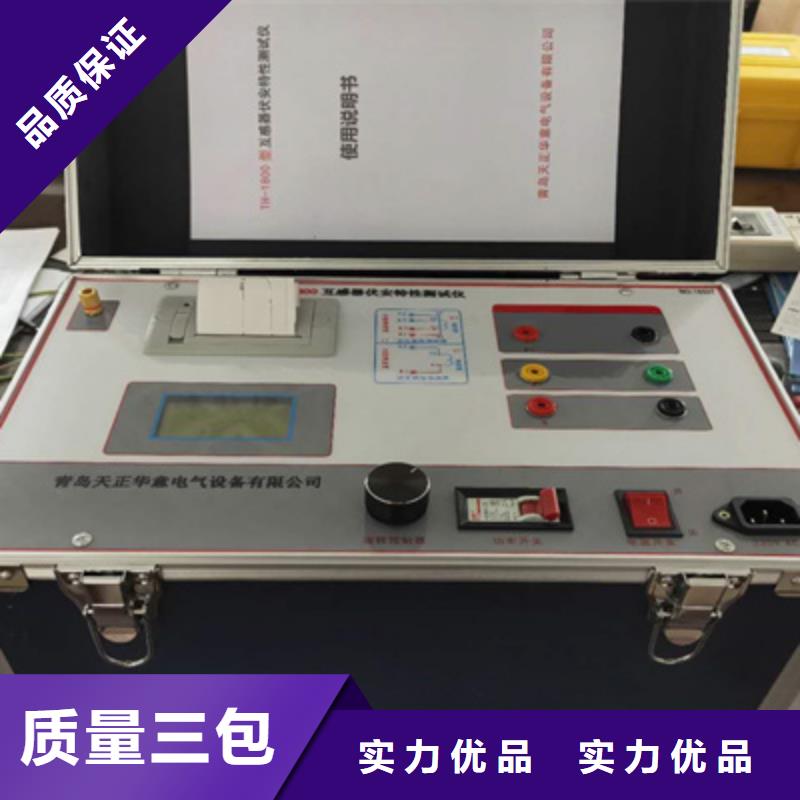

安徽合肥互感器綜合測試儀尊敬的用戶：感謝您使用本公司互感器現場校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，敬請諒解！您有疑問，請與公司售后服務部聯系，我們定會解答您的問題。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！要求防止電擊和火災及人身傷害！只有經過專業培訓的人員才能操作此儀器/儀表。為了防止火災或電擊危險，在使用本產品進行試驗之前，請務必詳細閱讀本產品使用說明書，按 照產品額定值和標識及滿足要求的試驗環境進行試驗。產品輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，務必注意人身！請勿觸摸裸露的帶電金屬！若本產品有損壞或者有故障時，切勿繼續操作，請立即與本公司售后工程師聯系，及時對產品進行維修 。請勿在儀器無蓋板的情況下操作儀器/儀表。請勿在潮濕環境下操作。保持產品表面清潔和干燥。

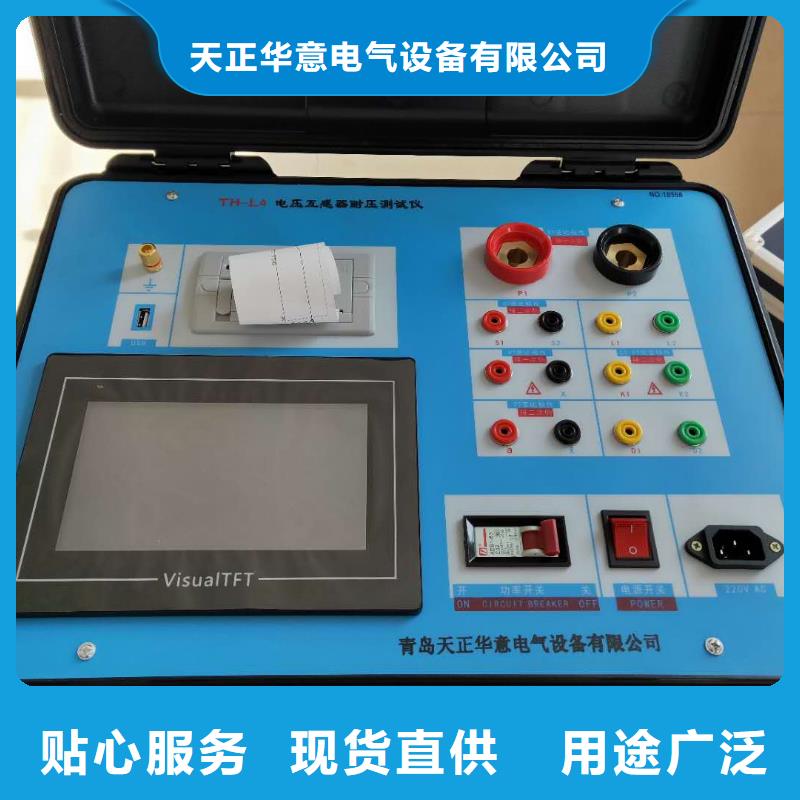

安徽合肥互感器綜合測試儀試驗過程中通過按下控制器可終止試驗，測試完畢后自動計算出一次側與二次側的相位角差，實際測的變比值與用戶設定的額定變比的百分比差（圖31）。按下 “打印”即可打印出測試結果， “保存”即可保存測試結果， “退出”可返回至參數設置菜單。如果顯示均為9，則說明誤差超出顯示范圍，請檢查設定值。圖30 ，PT角差比差測試界面圖31，PT角差比差測試結果界面5、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖32），設置好設定電壓值：0～1000V。2）、實驗：參照圖33接線，被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖32，PT交流耐壓測試界面 圖33，PT交流耐壓接線圖6、PT負荷試驗1）、參數設置：　在PT測試主界面中，選擇進入“負荷”試驗界面（，設置額定二次電壓值：100V、100/√3、100/3、150V、220V。2）、試驗：　測試儀的K1、K2為電壓輸出端，參照圖35進行接線，將被測負荷（負載）接測試儀的K1、K2端，檢查接線無誤后，合上功率開關，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。
