通風氣樓施工方案

在通風氣樓安裝前，根據現場的工作面，對相應的軸線、尺寸位置標高等控制點，并進行復測。在每進行下一道工序施工前必完成上一道工序的驗收工作。

A 通風氣樓骨架安裝

由地面安裝工人根據圖紙將所安裝使用的骨架水平運輸至相應的施工區域的地面上；

由屋面安裝工人使用手拉葫蘆等工具將骨架垂直運輸至屋面上安裝位置，并使用螺栓臨時固定，并在核對無誤后進行終固定。

安裝流程：

B 通風氣樓圍護板安裝

 圍護板由人工將其有堆放區地面運輸至上料區地面餅分開堆放。搬運時人員間隔距離不大于3m，以防止板材被折斷。

運輸方式：

地面：由人工借助兩輪車一塊一塊的搬運。

垂直：因本工程板材過長，無法使用吊車運輸，所以采用人工方法，設置細鋼絲繩，使用套管加繩索將屋面板運輸至屋面。

屋面：由人工一塊一塊的搬運。

 根據圖紙要求，在屋頂通風器上進行 塊板的定位、安裝。圍護板應水平。在 塊正確安裝后，方可進行后續板材的安裝。

注意：屋面板鋪設方向需背離當地常年風向。

面板施工安裝

旋轉支柱與屋頂梁連接

電機與骨架的安裝

在安裝過程中，板與板之間的搭接至關重要，必須嚴格按照操作規范進行。在屋面板上行走必須穿絕緣軟底鞋，嚴禁踩踏屋面板的高肋。同時在施工中，一定要注意屋面板的清潔工作，做到落手清。已防止屋面有鐵屑銹蝕和劃到屋面板。

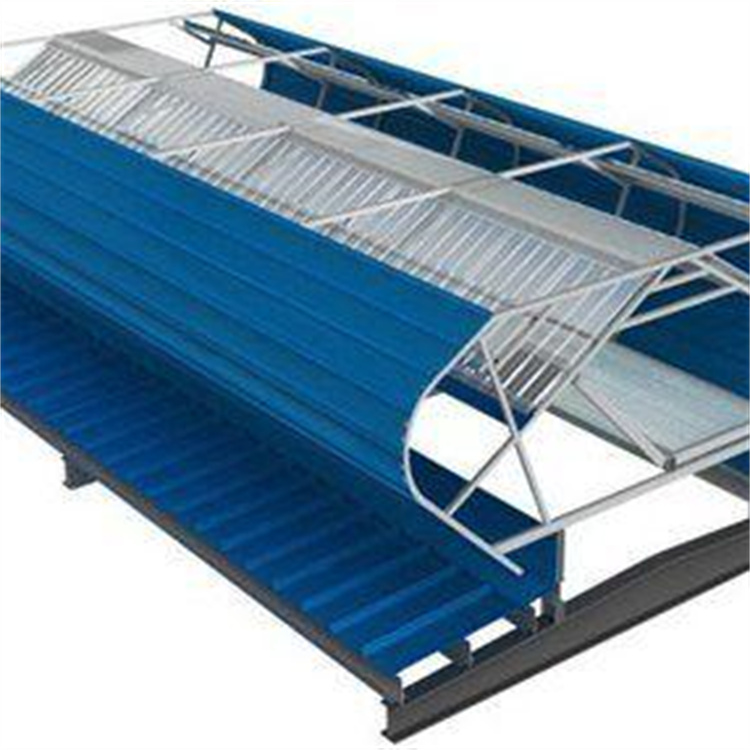

流線型通風天窗一般由骨架、地腳、連接杠、外圍板、端板、擋雨板、脊瓦、排水溝、排水槽等組成。流線型通風天窗的構造不同于傳統的通風器，因此在施工時，要注意其施工工法：

流線型通風天窗施工工法1、通風天窗地腳、連接杠、骨架從一段按次序施工，避免由測量誤差導致的暗轉誤差，確保安裝質量。

流線型通風天窗施工工法2、擋雨板、排水槽、外圍板、排水溝順水搭接，防止雨水滲漏。

流線型通風天窗施工工法3、泛水板的固定要充分利用鋼結構建筑基礎，進行無縫結合。

流線型通風天窗施工工法4、擋雨板之間要搭接一個板材波形，目的是保證拼縫處密合，不漏水。

流線型通風天窗施工工法5、外圍板與端板的交接處所形成的邊角，一般采用L形包角，這樣做的目的是使邊角圓潤，減少外界風的阻力，增強通風天窗的抗風能力。

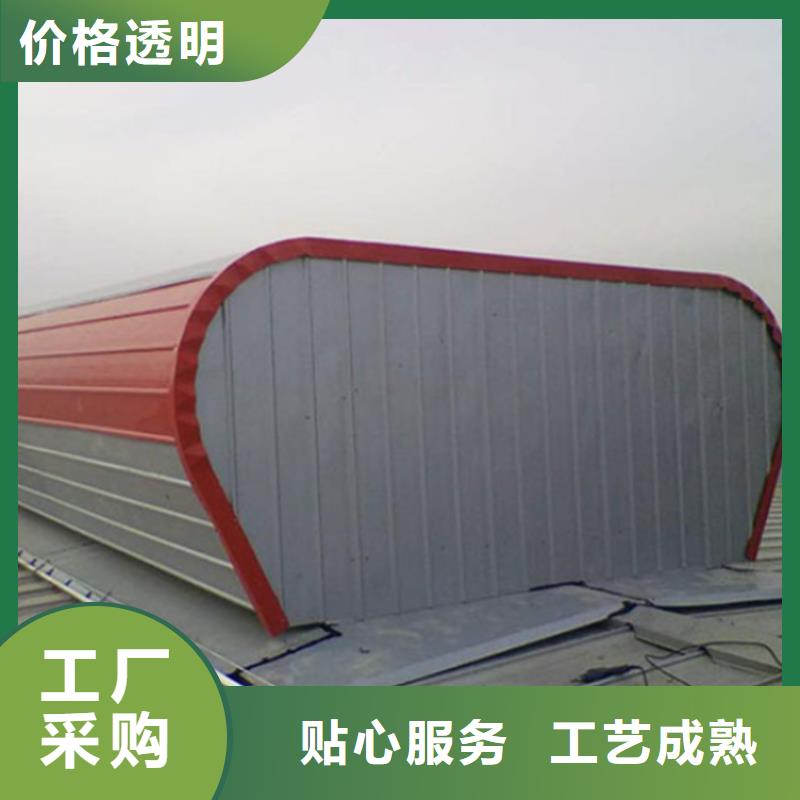

流線型通風天窗外形是圓弧構造，對風阻力小，同時可進行通風換氣、車間采光功能，一舉兩得，且通風換氣效果好。安裝便捷、強度高、無漏水隱患，使用壽命長。

電動采光排煙天窗特點：采光效果好，體積小，重量輕，風阻小，屋面荷載小，可見優勢是很大的。這種天窗不僅僅優勢能比較好，在使用范圍上也是相當廣泛的，等對采光、通風、排煙要求比較高的地方都是可以適用。

這種天窗的應用對我們的人體也是也有著很大的幫助的，有了它就可以不斷的改善室內環境，提高人體舒適度的同時也可以調節人體的生物節奏，自然采光不僅僅能夠節約能源還能夠在視覺上給人明亮舒適的感覺，所以說有了這樣的電動采光排煙天窗，良好的自然采光通風設計給人一種溫暖、開敞和清凈的感覺，很是不錯的。
