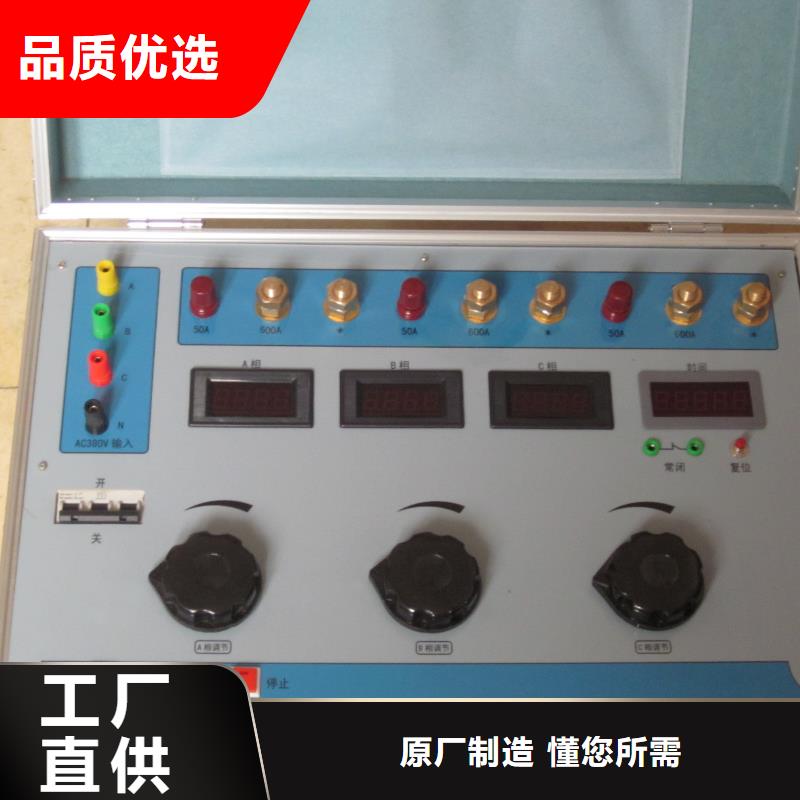

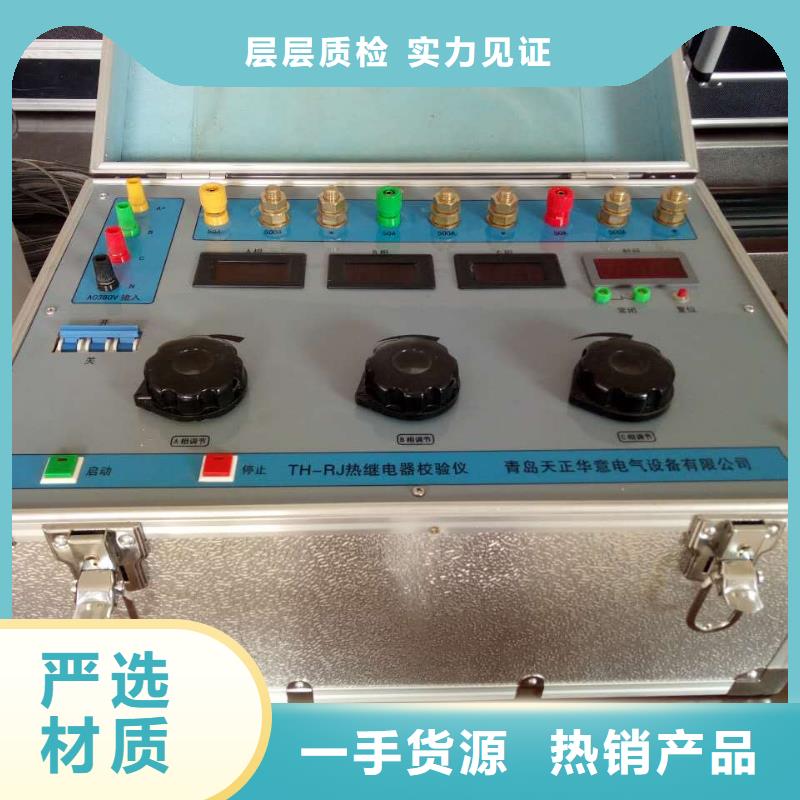

安徽馬鞍山熱繼電器測試儀操作方法1、電源接通前，應斷開“電源控制”開關，并將A相調”“B相調”“C相調”逆時針調回零位。2、接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點3、連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相調”“B相調”“C相調”所需試驗電流，），然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測繼電器進行特性試驗。在對0～50A保護器進行測試時，將量程轉換開關置“50A”側，在對50～500A保護器進行測試時，將開關置“500A”側。四、接線圖五、注意事項1、本機在使用前，應詳細檢查電流輸出線的截面長度應滿足要求，否則將影響輸出電流值。2、每次使用完設備后，應將“三相電流調節”手柄逆時針調至零位。3、用戶購機后，應嚴格按照本說明操作。4、運輸時，必須小心輕放，避免強烈震動。5、倉庫保管時，環境溫度為0～30℃及相對濕度不超過85％，空氣中不應含有引起腐蝕的有害雜質。
