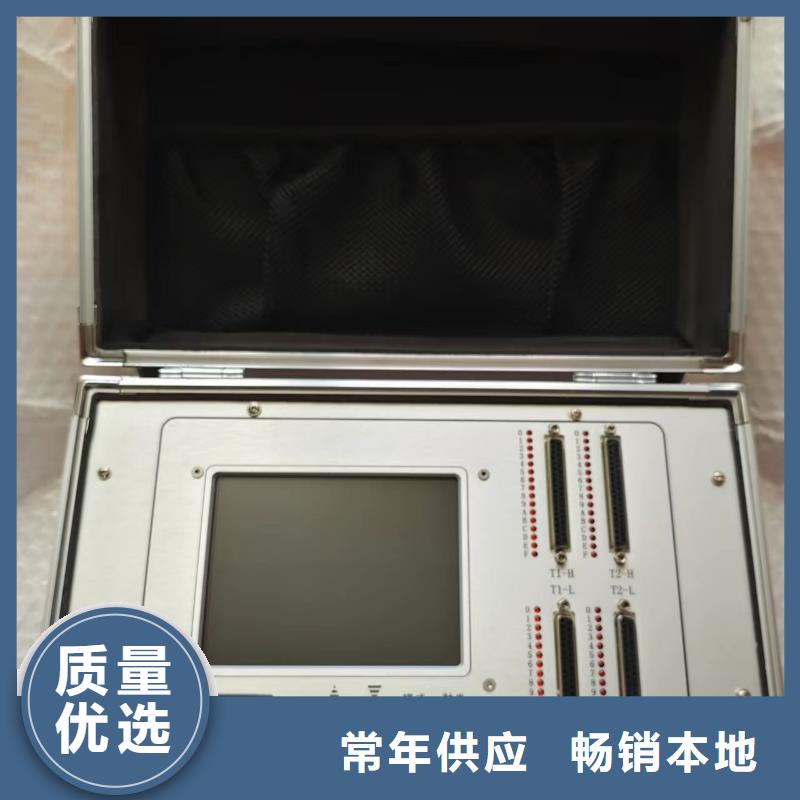

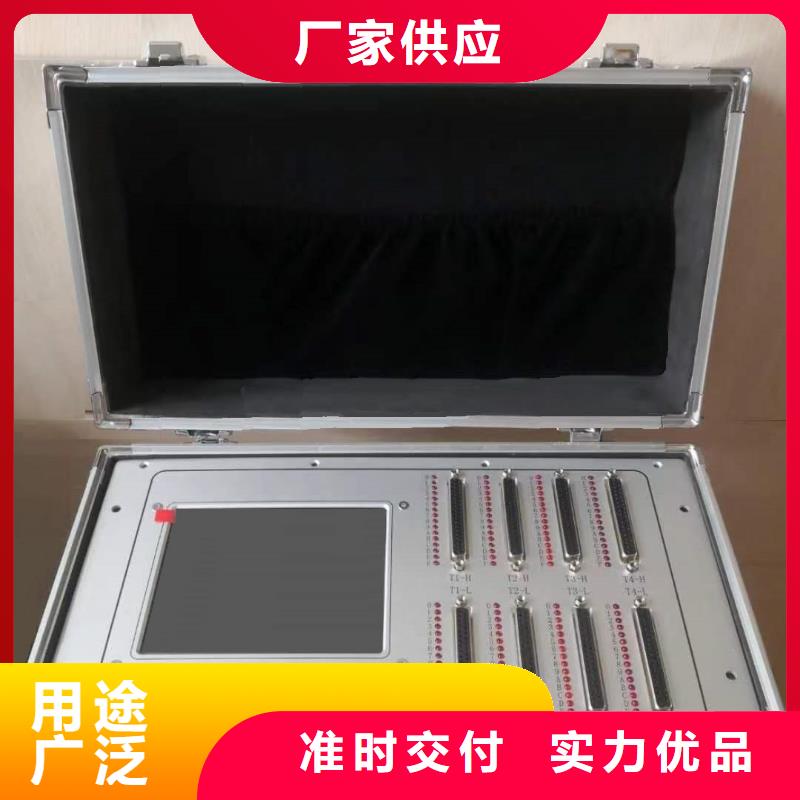

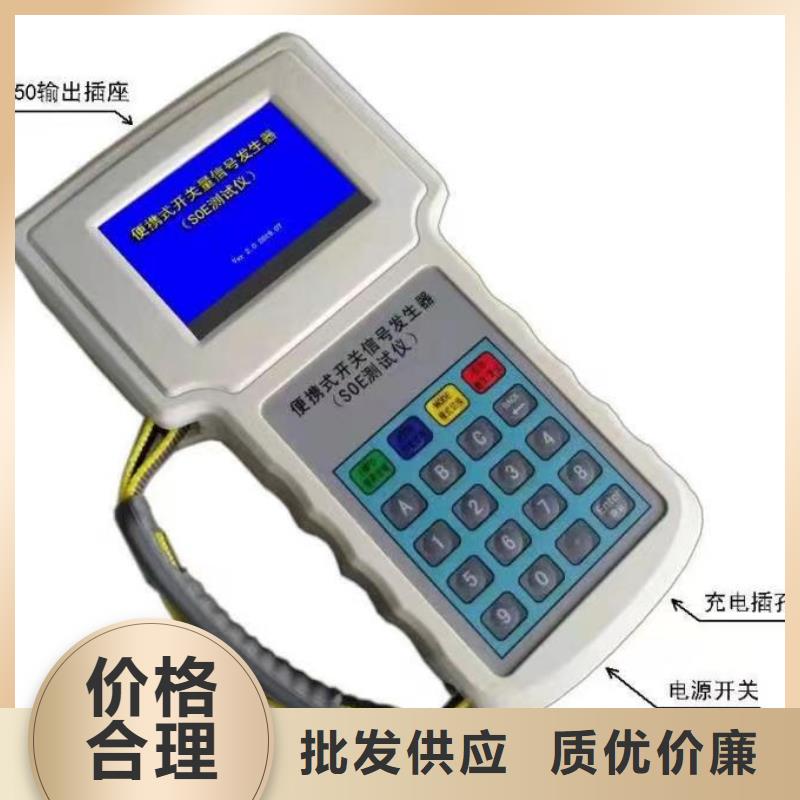

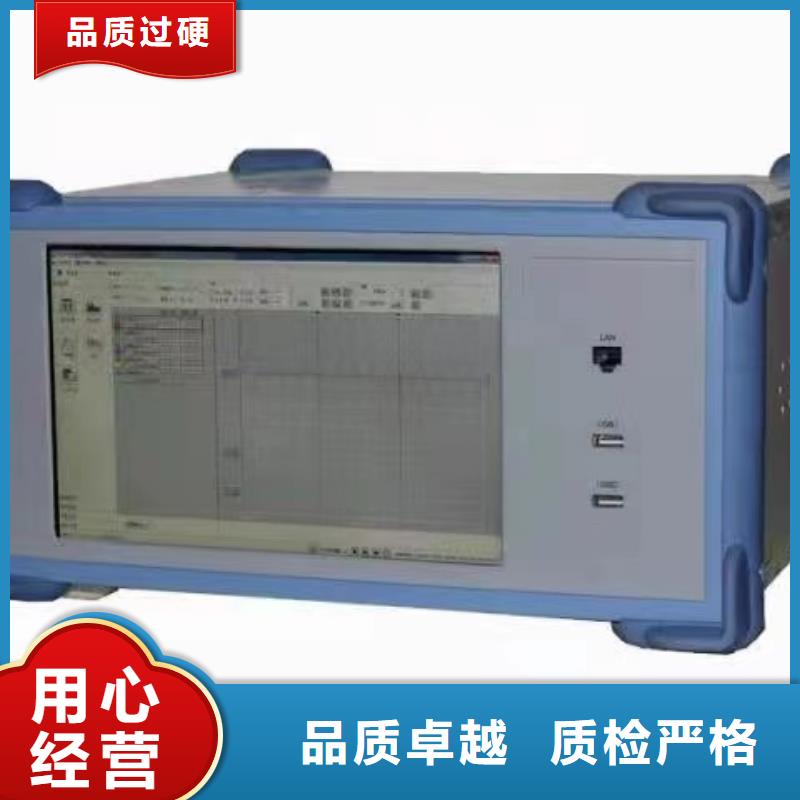

黔東南榕江SOE測試儀使用說明1、黔東南榕江當地測試原理SOE測試開關信號發生器主要用于驗證SOE系統記錄準確性的測試裝置。其基本測試原理是：用一組標準的開關量信號（具有準確的排列順序和時間間隔），觸發SOE模件，通過比對SOE系統的觸發記錄與標準信號在排序和時間間隔上的差異，達到驗證SOE系統記錄是否準確的目的。內部采用高精度石英晶體震蕩源和專用微處理器,輸出時基，輸出序列信號的間隔時間可在0.1ms-999.9ms任意設置。輸出為光電隔離無極性模擬接點。觸摸式彩色液晶顯示屏，便攜式手提箱結構，內置高容量鋰離子電池組，無需外接電源即可持續工作8小時以上，可方便的帶到任何現場使用。該測試儀操作簡單，一目了然。無需專門培訓，即看即用，測試工作一鍵完成。4、黔東南榕江當地輸出接線SOE測試共有16個開關量信號輸出通道。外接端口為DB50型插座，插座引腳與通道序號的對應如下圖：常規SOE測試使用標配的DB50電纜轉接線4、黔東南榕江當地觸發輸出時序SOE測試儀常規的輸出方式有：順序觸發、黔東南榕江當地逆序觸發、黔東南榕江當地重復脈沖觸發3種。

黔東南榕江SOE測試儀第二種連接方式是使用專用連接電纜，將測試儀的觸發信號通過特制的專用連接器連接到 SOE 模件。這種連接需要用戶提供其 SOE 系統DI 模板的輸入連接器的型號及詳細接線說明，由我們為用戶定制專用連接電纜。不管使用哪一種連接方式，都應確保連接后的 SOE 通道，在整個測試過程中不被原有的用戶信號觸發。2、黔東南榕江接好測試電纜后接通測試儀電源。進入功能選擇界面，按測試需求選擇進入不同的觸發模式界面。通過觸摸屏操作，可設置觸發信號的間隔時間、黔東南榕江脈寬、黔東南榕江間隔、黔東南榕江次數等參數。每個測試界面中均有簡要的說明。3、黔東南榕江先進行試驗觸發。可用任何一種觸發模式，按“觸發”鍵，觀察測試儀面板上的輸出指示燈和被測試的 SOE 模件上的通道指示燈應能被觸發點亮。否則要檢查接線是否正確或接觸是否牢靠。4、黔東南榕江確認所有已連接到測試儀的通道均可被正常觸發和復歸以后；做好SOE 系統側的記錄準備；選擇的觸發模式和間隔時間，啟動觸發，觸發后約延時 3 秒后自動復歸或在任意時刻手動按任意鍵復歸（脈沖模式下無延時）。5、黔東南榕江從被測設備中調取 SOE 觸發記錄，與測試儀發出的實際觸發順序和間隔時間進行比對。第二章、黔東南榕江綜合測試TH-128 的綜合測試功能包括：開關量保護回路延遲時間測試、黔東南榕江模擬量保護回路延遲時間測試、黔東南榕江DCS工作站畫面刷新時間測試和模擬量信號波形顯示。從儀器開機上電后的主選畫面選擇“綜合測試”即可進入選項界面，選擇點擊可分別進入各項測試。每種測試均在屏幕上顯示有操作方法， 按提示操作即可，非常直觀簡便。
