秦皇島鋼筋籠地滾機型號規格齊全的廠家
建貿公司是專業生產各種全自動鋼筋彎箍機，數控鋼筋籠繞筋機，超前小 導管尖頭機、小導管沖孔機、五機頭鋼筋彎箍機、數控鋼筋彎曲中心、數控鋼筋籠滾焊機、鋼筋鋸床、鋼 筋鐓粗機、滾絲機、鋼筋彎曲機、鋼筋切斷機、鋼筋自動調直切斷機、液壓式鋼筋彎曲機等各種鋼筋加工 機械的廠家。
三 構造及原理
    DHJ430-15型電桿制籠機主要有上筋托架、主盤轉動機構、跟隨焊接機構、骨架牽引機構、氣動托、翻轉機構和電器配電控制系統等組成。
    上筋托架由托架軸、旋轉花架，托架支座等構成，其作用是確保縱筋的均勻分布并保證縱筋在焊接過程中與主機同步旋轉。
    主盤轉動機構是由機架、軸承、鋼筋焊臺花盤、導電塊變徑定位頭、變徑移動小車，同步傳動法蘭等組成。主盤轉動通過后軸上的鏈 由擺線針同步主電機驅動，通過同步傳動法蘭帶動托架軸，使旋轉花架與主盤同步轉動。變徑是通過變徑移動小車的水平運動帶動錐形定位頭與導電塊，從而由水平運動產生徑向運動，以達到自動變徑，因移動小車采用伺服電機驅動，所以15米長鋼筋籠的錐度得以保證零誤差。
    焊接機構由焊接底座、跟隨裝置、電極裝置、電極自動跟隨裝置、電機支撐裝置等組成，電極裝置由導電電極和焊接電極組成，電極通過各自的連接導電銅帶與焊接變壓器次級連接，電極與電極支撐裝置相互絕緣。因電極帶有電極自動跟隨裝置，故能有效的保證鋼筋焊接的頂鍛壓力，從而保證了骨架焊接質量。

加工范圍：鋼筋籠直徑φ600---φ1500mm 長度12m
繞筋線速：0---15.4m/min ( i=59*1.25=73.75 )
小車速度：0---1.38m/min ( i=593 )
膠輥電機：Y90L-4 功率4kw
小車電機：Y90L-4 功率1.5kw
整機重量：3500kg
外形尺寸：主機 13m*1.8m*0.8m  小車 15m*1.3m*1.5m
安裝尺寸：16M*4

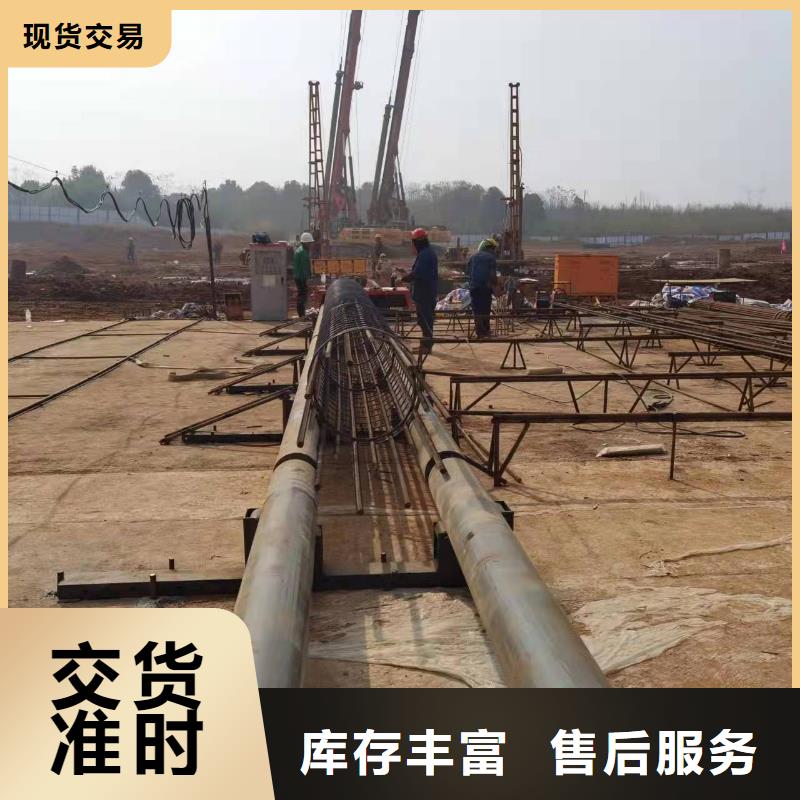

鋼筋籠纏繞機安裝與使用鋼筋籠保護層應設計圖紙和規范的要求。鋼筋籠保護層墊塊采用綁扎砼輪型墊塊，砼墊塊半徑大于保護層厚度，中心穿鋼筋焊在主筋上，每隔2米左右設一道，每道沿圓周對稱設置不小于4塊。鋼筋籠下放到位后要對其頂端定位，防止澆注砼時鋼筋籠偏移、上浮，下放要留存影像資料。


---
