秦皇島變壓器有載開關測試儀變壓器短路阻抗、空載、負載、零序阻抗測試及菜單操作方法： (一)接好測試線，打開儀器電源后，顯示界面如圖二：圖二(二)等待3秒進入主菜單界面如圖三：圖三(三) 按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入所選菜單1、短路阻抗的測量在主菜單界面，選擇“短路阻抗”后按“確認”鍵進入短路阻抗菜單選擇界面，如圖四：圖四在此界面下按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入1)三相測試①三相測試是采用三相法直接測量變壓器三相短路阻抗參數，在短路阻抗測量界面下選擇“1、三相測試”，按“確認”鍵進入短路阻抗參數設置界面，如圖五圖五參數說明：額定容量： 是指被測變壓器的額定容量。分接電壓： 是指被測變壓器當前分接位置的額定電壓。 在參數設置界面輸入相關參數后按“確認”鍵，即可進入測量界面

秦皇島變壓器有載開關特性測試儀
秦皇島變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向?qū)Ρ?歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察ABC三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半?yún)^(qū)波形中的BC相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

<秦皇島>天正華意電氣設備有限公司

秦皇島變壓器有載開關特性測試儀
秦皇島變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）

<秦皇島>天正華意電氣設備有限公司 秦皇島變壓器有載開關特性測試儀

秦皇島變壓器有載開關特性測試儀

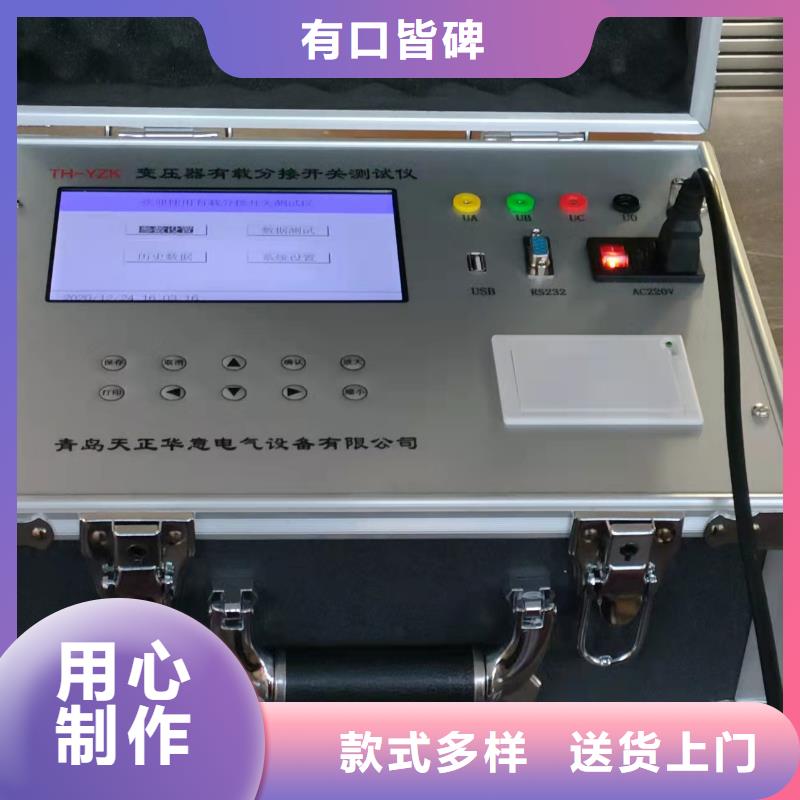

秦皇島變壓器有載開關測試儀 有載分接開關是與變壓器回路連接的 運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。二、功能特點?儀器輸出電流大，重量輕；?兩檔電流輸出，測試范圍更寬，穩定度更高；?能自動計算出過渡電阻值及過渡時間值；?具有完善的保護電路，可靠性強；?8寸的大液晶顯示，便于現場操作；?具有U盤存儲功能，可以存儲更多數據波形。?鍵盤獨立操作，使儀器可操作性更快捷、方便。三、技術參數輸出電流 1.0A、0.5A測量范圍 過渡電阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)過渡時間：0～250ms測量精度 過渡電阻：±(5%讀數+3字)過渡時間：±(0.1%讀數+3字)存儲方式 U盤存儲、本機存儲四、使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz

<秦皇島>天正華意電氣設備有限公司 秦皇島變壓器有載開關特性測試儀

秦皇島變壓器有載開關特性測試儀
秦皇島變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線

<秦皇島>天正華意電氣設備有限公司
秦皇島變壓器有載開關特性測試儀

秦皇島變壓器有載開關特性測試儀
秦皇島變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）

秦皇島變壓器有載開關特性測試儀
秦皇島變壓器有載開關測試儀測試過渡時間及電阻值測試完畢后，如圖A相直流測試波形，先將波形顯示區域左邊的卡尺定位到測試波形跳變處，然后點開該相波形的數據數據顯示標簽，點擊選擇“R1”標簽，該相的電阻值便會顯示出來。移動紅色和綠色卡尺到需要測量的范圍后，點擊T1、T2、T3得到測量時間。六、分析編輯功能6.1數據查詢分析 點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。圖十三分析界面如圖十四、圖十五所示，在界面的“波形參數測量區”中設有“A-相（mS）、B-相（mS）、C-相（mS）、ABC-相差（mS）”選擇并打開其中某一項，如選擇“A-相（mS）”，下拉菜單顯示“T1、T2、T3” 點擊其中某一項，在該窗口中顯示出的值是標尺1到標尺2之間的時間。參數“T1、T2、T3” 含義可由用戶自定義為開關的過渡時間或三相開斷不同步時間，“T4”是計算出“T1、T2、T3”的時間總和。選準游標尺下方的小方塊，可拖動游標尺左右平行移動，將游標尺1平移到波形的左邊，移動游標尺2平移到波形的右邊，選擇點擊T1（或T2或T3），在該窗口中顯示出的值就是用戶定義的時間參數。通過分析編輯，可以確定過渡波形的三相開斷不同步時間，三相過渡時間等參數。在三相相差的功能菜單下有三個時間數據：“不同步時間”、“橋接時間”、“三相相差”。“不同步時間”、“橋接時間”利用兩個游標尺根據需要卡出時間，“三相相差”是計算出三相“T1”時間值的誤差值
